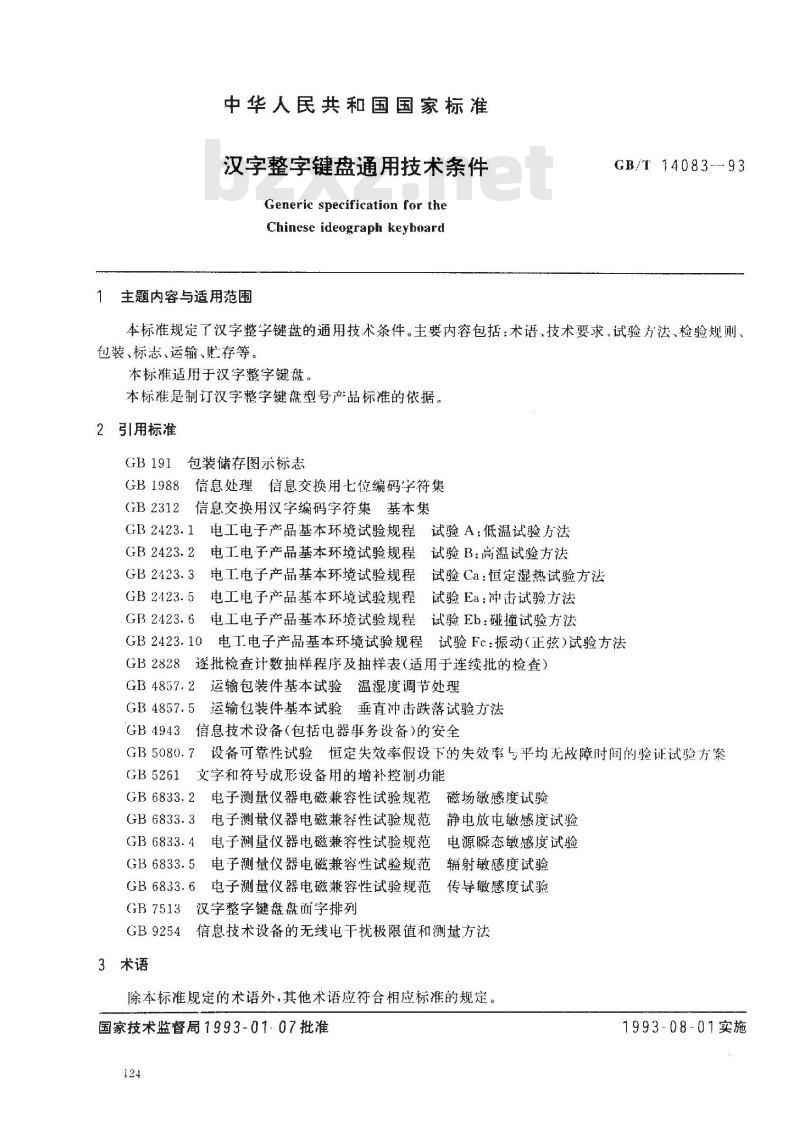

【国家标准(GB)】 汉字整字键盘通用技术条件

中华人民共和国国家标准
汉字整字键盘通用技术条件
Generic specification for theChinese ideograph keyboard
主题内容与适用范围
GB/T 14083---93
本标准规定了汉字整字键盘的通用技术条件。主要内容包括：术语、技术要求、试验方法、检验规则、包装、标志、运输、贮存等。
本标准适用于汉字整字键盘。
本标准是制订汉字整字键盘型号产品标准的依据。2引用标准
GB 191
包装储存图示标志
GB1988信息处理信息交换用七位编码字符集GB2312信息交换用汉字编码字符集基本集电工电子产品基本环境试验规程试验A：低温试验方法GB 2423.1
GB2423.2电工电子产品基本环境试验规程试验B：高温试验方法GB 2423. 3
GB 2423. 5
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法电工电子产品基本环境试验规程试验Ea：冲击试验方法电工电子产品基本环境试验规程试验Eb：碰撞试验方法GB 2423. 6
GB 2423. 10
电工电子产品基本环境试验规程试验Fc：振动（正弦)试验方法8逐批检查计数抽样程序及抽样表(适用于连续批的检查）GB 2828
GB4857.2运输包装件基本试验温湿度调节处理GB4857.5运输包装件基本试验垂直冲击跌落试验方法GB4943信息技术设备（包括电器事务设备）的安全GB5080.7设备可靠性试验恒定失效率假设下的失效率导平均无故障时间的验证试验方案GB5261文字和符号成形设备用的增补控制功能GB6833.2电子测量仪器电磁兼容性试验规范磁场敏感度试验
GB6833.3电子测量仪器电磁兼容性试验规范静电放电敏感度试验
GB6833.4电子测量仪器电磁兼容性试验规范电源瞬态敏感度试验
GB6833.5电子测量仪器电磁兼容性试验规范GB6833.6电子测量仪器电磁兼容性试验规范GB7513汉字整字键盘盘面字排列辐射敏感度试验
传导敏感度试验
GB9254倍息技术设备的无线电干扰极限值和测量方法3术语
除本标准规定的术语外，其他术语应符合相应标准的规定。国家技术监督局1993-01·07批准124
1993-08-01实施

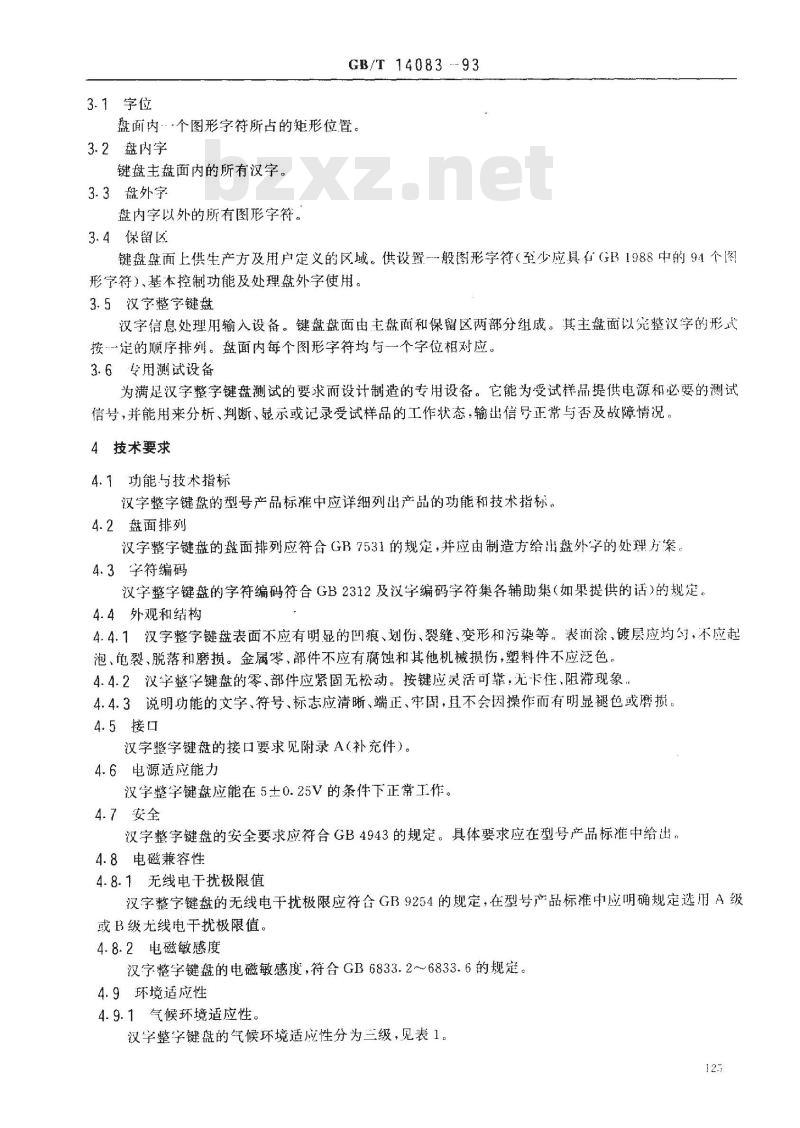

3.1字位
GB/T 14083-93
盘面内·个图形字符所占的矩形位置。3.2盘内字
键盘主盘面内的所有汉字。
3.3盘外字
盘内字以外的所有图形字符。
3.4保留区
键盘盘面上供生产方及用户定义的区域。供设置-般图形字符（至少应具有（31988中的94个图形字符)、基本控制功能及处理盘外字使用。3.5汉字整字键盘
汉字信息处理用输入设备。键盘盘面由主盘面和保留区两部分组成。其主盘面以究整汉字的形式按一定的顺序排列。盘面内每个图形字符均与一个字位相对应。3.6专用测试设备
为满足汉字整字键盘测试的要求而设计制造的专用设备。它能为受试样品提供电源和必要的测试信号，并能用来分析、判断、显示或记录受试样品的工作状态，输出信导正常与否及故障情况。4技术要求
4.1功能与技术指标
汉字整字键盘的型号产品标准中应详细列出产品的功能和技术指标。4.2盘面排列
汉字整字键盘的盘面排列应符合GB7531的规定，并应由制造方给出盘外字的处理方案4.3字符编码
汉字整字键盘的字符编码符合GB2312及汉字编码字符集各辅助集（如果提供的话）的规定。4.4外观和结构
4.4.1汉字整字键盘表面不应有明显的凹痕、划伤、裂缝、变形和污染等。表面涂、镀层应均勺，不应起泡、色裂、脱落和磨损。金属零，部件不应有腐蚀和其他机械损伤，塑料件不应泛色。4.4.2汉字整字键盘的零、部件应紧固无松动。按键应灵活可靠，无卡住、阻滞现象4.4.3说明功能的文字、符号、标志应清晰、端正、牢固，且不会因操作而有明显褪色或磨损。4.5接口
汉字整字键盘的接口要求见附录A（补充件）。4.6电源适应能力
汉字整字键盘应能在5土0.25V的条件下正常工作。4.7安全
汉字整字键盘的安全要求应符合GB4943的规定。具体要求应在型号产品标准中给出，4.8电磁兼容性
4.8.1无线电千扰极限值
汉字整键盘的无线电干扰极限应符合GB9254的规定，在型号产品标准中应明确规定用A级或B级无线电干扰极限值。
4.8.2电磁敏感度
汉字整字键盘的电磁敏感度，符合GB6833.2～6833.6的规定。4.9环境适应性
4.9.1气候环境适应性。

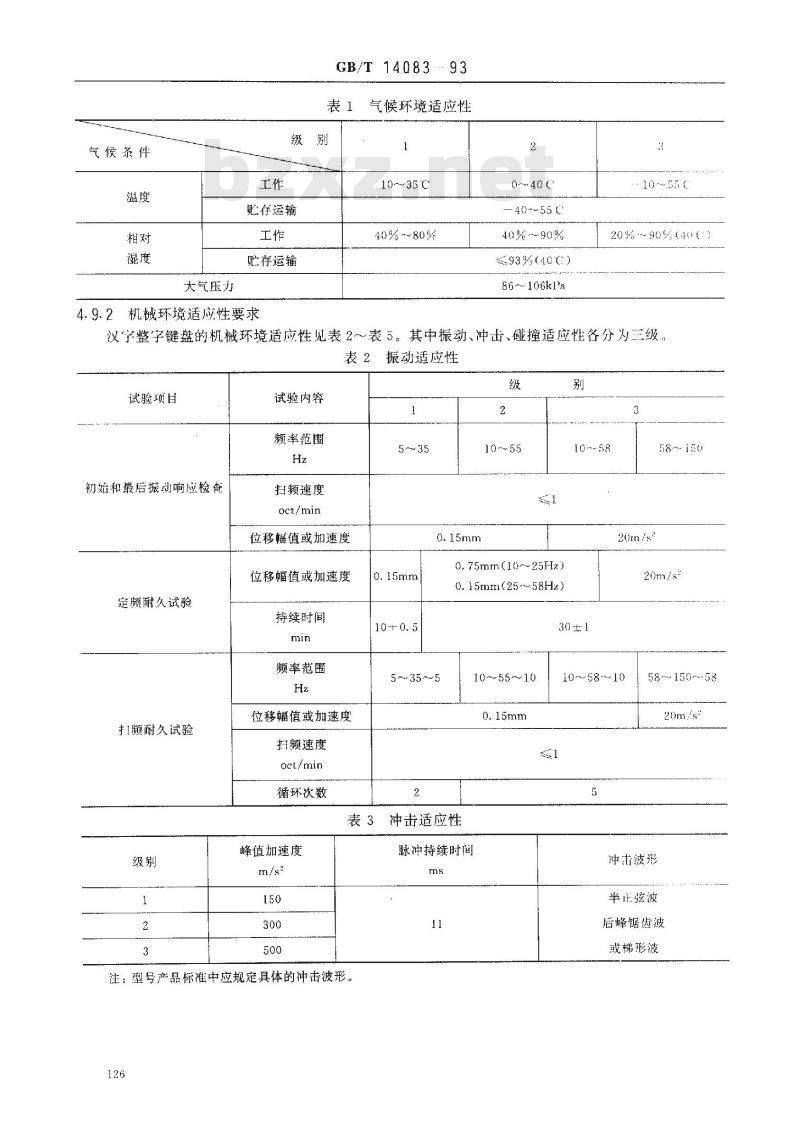

汉字整字键盘的气候环境适应性分为三级，见表1。123
气候条件
大气压力
GB/T1408393
必存运输
贮存运输
4.9.2机械环境适应性要求
气候环境适应性
10~35℃
40%~~80%
0~40℃
-4055c
40%~90%
≤93%(40C)
86106kPa
10-~55 (
20% ~90%(400
汉字整字键盘的机械环境适应性见表2～表5。其中振动、冲击、碰撞适应性各分为三级。表２
振动适应性
试验项目
初始和最后振动响应检查
定频耐久试验
打频耐久试验
试验内容
频率范围
扫频速度
oct/min
位移幅值或加速度
位移幅值或加速度
持续时间
频率范围
位移辐值或加速度
拘频速度
oct/min
循环次数
10~~55
0.75mm(10~-25Hz)
0.15mm(25～~58Hz)
5~~35～5
表3冲击适应性
峰值加速度
注：型号产品标准中应规定具体的冲击波形。126
脉冲持续时间
10～55~～~10
58~150
20m/s2
10~58～10
58~15058
20m/s*
冲击波形
半正弦波
后蜂锯齿波
或梯形波
峰值加速度
运输方式
公路、铁路空运
4.9.3环境适应性选择要求
GB/T 14083—93

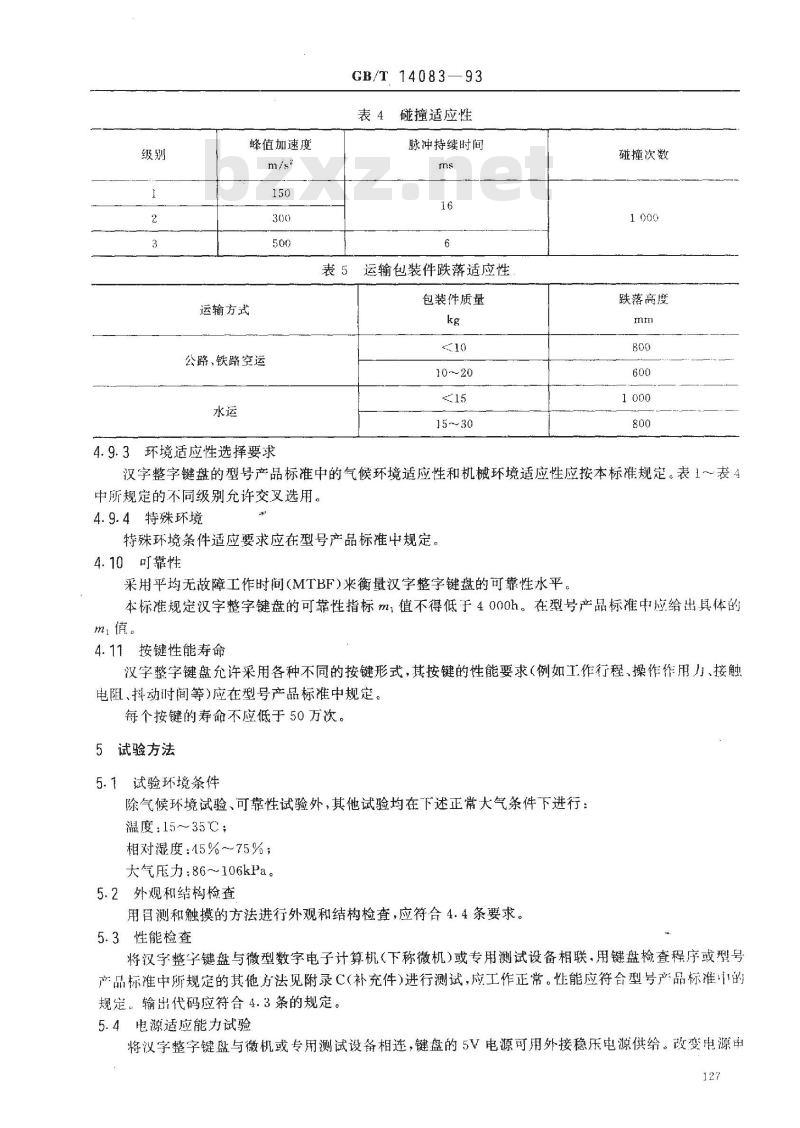

碰撞适应性
脉冲持续时间
表5运输包装件跌落适应性
包装件质量
10～20
碰撞次数
跌落高度
汉字整字键盘的型号产品标准中的气候环境适应性和机械环境适应性应按本标准规定。表1～表4中所规定的不同级别充许交叉选用。4.9.4特殊环境
特殊环境条件适应要求应在型号产品标准中规定。4.10可靠性
采用平均无故障工作时间(MTBF)来衡量汉字整字键盘的可靠性水平本标准规定汉字整字键盘的可靠性指标m，值不得低于4000h。在型号产品标准中应给出具体的m值。
4.11按键性能寿命
汉字整字键盘允许采用各种不同的按键形式，其按键的性能要求（例如工作行程、操作作用力、接触电阻、抖动时间等）应在型号产品标准中规定。每个按键的寿命不应低于50万次。5试验方法
5.1试验环境条件
除气候环境试验、可靠性试验外，其他试验均在下述正常大气条件下进行：温度：15～35℃；
相对湿度：45%~~75%;
大气压力：86~106kPa。
5.2外观和结构检查
用目测和触摸的方法进行外观和结构检查，应符合4.4条要求。5.3性能检查
将汉字整字键盘与微型数字电子计算机（下称微机)或专用测试设备相联.用键盘检查程序或型号产品标准中所规定的其他方法见附录C(补充件)进行测试，应工作正常。性能应符合型号产品标准中的规定，输出代码应符合4.3条的规定。5.4电源适应能力试验
将汉字整字键盘与徽机或专用测试设备相连，键盘的5V电源可用外接稳压电源供给。改变电源申127
GB/T 14083--93

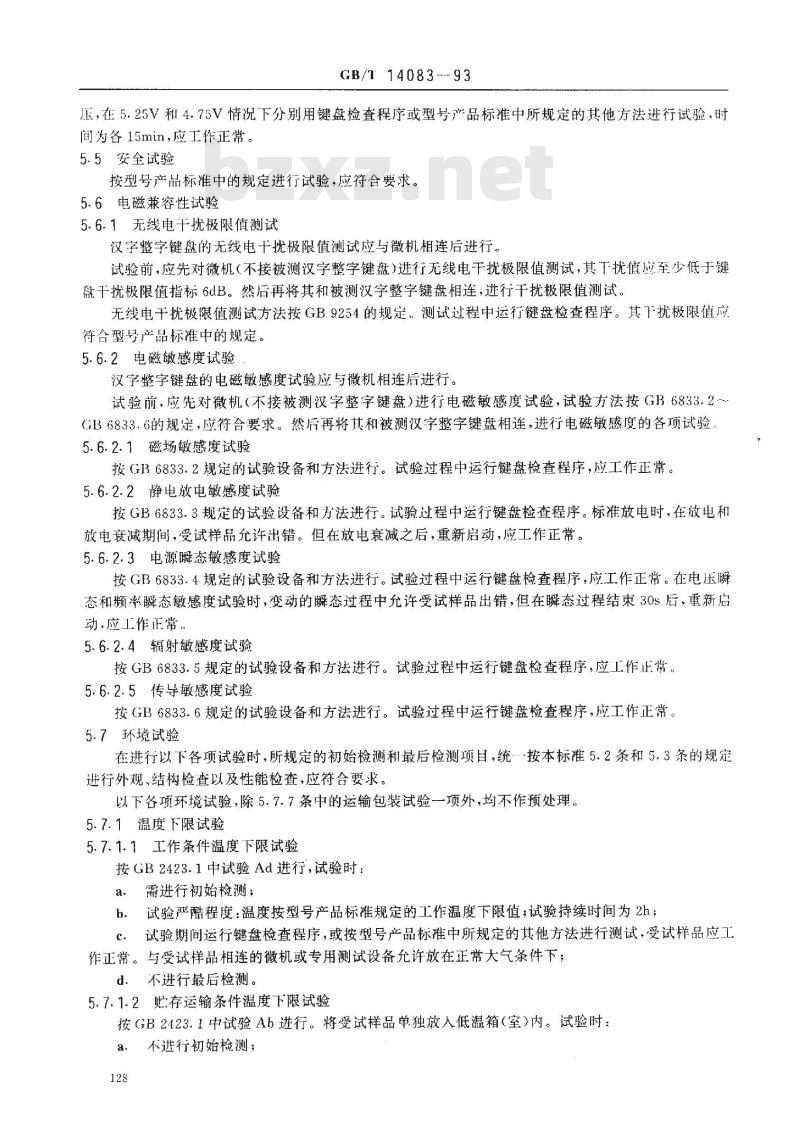

压，在5.25V和4.75V情况下分别用键盘检查程序或型号产品标准中所规定的其他方法进行试验，时间为各15min，应工作正常。
5.5安全试验
按型号产品标准中的规定进行试验，应符合要求。5.6电磁兼容性试验
5.6.1无线电干扰极限值测试
汉字整字键盘的无线电十扰极限值测试应与微机相连后进行。试验前，应先对微机（不接被测汉字整字键盘）进行无线电干扰极限值测试，其下扰值应至少低于键盘干扰极限值指标6dB。然后再将其和被测汉字整字键盘相连，进行干扰极限值测试。无线电干扰极限值测试方法按GB9254的规定，测试过程中运行键盘检查程序。其7扰极限值应符合型号产品标准中的规定。
5.6.2电磁敏感度试验
汉宇整字键盘的电磁敏感度试验应与微机相连后进行。试验前，应先对微机（不接被测汉字整字键盘）进行电磁敏感度试验，试验方法按GB6833.2～GB6833.6的规定，应符合要求。然后再将其和被测汉字整字键盘相连，进行电磁敏感度的各项试验5.6.2.1磁场感度试验
按GB6833.2规定的试验设备和方法进行。试验过程中运行键盘检查程序，应工作正常。5.6.2.2静电放电敏感度试验
按GB6833.3规定的试验设备和方法进行。试验过程中运行键盘检查程序。标准放电时，在放电和放电衰减期间，受试样品允许出错。但在放电衰减之后，重新启动，应工作正常。5.6.2.3电源瞬态敏感度试验
按GB6833.4规定的试验设备和方法进行。试验过程中运行键盘检查程序，应工作正常。在电压瞬态和频率瞬态敏感度试验时，变动的瞬态过程中允许受试样品出错，但在瞬态过程结束30s后，重新启动，应工作正常。
5.6.2.4辐射敏感度试验
按GB6833.5规定的试验设备和方法进行。试验过程中运行键盘检查程序，应工作正常。5.6.2.5传导敏感度试验
按GB6833.6规定的试验设备和方法进行。试验过程中运行键盘检查程序，应工作正常。5.7环境试验
在进行以下各项试验时，所规定的初始检测和最后检测项目，统-按本标准5.2条和5.3条的规定进行外观、结构检查以及性能检查，应符合要求。以下各项环境试验，除5.7.7条中的运输包装试验一项外，均不作预处理。5.7.1温度下限试验
5.7.1.1工作条件温度下限试验
按GB2423.1中试验Ad进行，试验时：a．需进行初始检测；
试验严酷程度：温度按型号产品标准规定的工作温度下限值；试验持续时间为2h；b.
试验期间运行键盘检查程序，或按型号产品标准中所规定的其他方法进行测试，受试样品应工c.
作正常。与受试样品相连的微机或专用测试设备允许放在正常大气条件下；d．不进行最后检测。
5.7.1.2贮存运输条件温度下限试验按GB2423.1中试验Ab进行。将受试样品单独放入低温箱（室）内。试验时：a.不进行初始检测；
GB/T14083--93
b．试验严酷程度：温度为-40℃；试验持续时间为16h；恢复时间为2h；c．需进行最后检测。联接微机或专用测试设备后，运行键盘检查程序或按型号产品标准中所规定的其它方法进行测试，受试样品应工作正常；d．为防止试验中受试样品结霜和凝露，允许将受试样品用聚乙烯薄膜密封后进行试验，必要时可在密封套内装吸潮剂。
5.7.2温度上限试验
5.7.2.1工作条件温度上限试验
按GB2423.2试验Ba进行。试验时：需进行初始检测；
试验严酷程度：温度按型号产品标准的工作温度上限值；试验持续时间2h；h.
试验期间运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试，受试样品应工c.
作正常。与受试样品相联的微机或专用测试设备允许放在正常大气条件下；d．不进行最后检测。
5.7.2.2贮存运输条件温度上限试验按GB2423.2中试验Bb进行。将受试样品单独放入低温箱（室）内。试验时：a．不进行初始检测；
b．试验严酷程度：温度为55℃；试验持续时间为16h，恢复时间为2h；c．需进行最后检测。连接微机或专用测试设备后，运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试，受试样品应工作正常，5.7.3恒定热试验
5.7.3.1工作条件恒定湿热试验
按GB2423.3中试验Ca进行。试验时：a.不进行初始检测；
b.试验严酷程度：按型号产品标准规定的工作温度、湿度上限值（3级产品的温度取40C）；试验持续时间为2h；
C．试验期间运行键盘检查程序，或按型号产品标准中所规定的其他方法进行测试，受试样品应工作正常，与受试样品相连的微机或专用测试设备允许放在正常大气条件下；d．不进行最后检测。
5.7.3.2贮存运输条件恒定湿热试验按GB2423.3中试验Ca进行。将受试样品单独放入低温箱（室）内。试验时：不进行初始检测；
试验严酷程度：相对湿度为93%（40℃）；试验持续时间为16h；恢复时间为2h；b.
需进行最后检测。连接微机或专用测试设备后，运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试，受试样品应工作正常。5.7.4振动试验
按GB2423.10中试验Fc进行。试验时：需进行初始检测；
b．单独将受试样品按工作位置固定在振动台上。1、2级受试样品处于不工作状态，3级受试样品处于工作状态，
频率范围、振幅值、试验持续时间或次数按型号产品标准规定。分别对三个互相垂直的轴线方c.
尚进行振动。在初始响应检查时若找到共振点，则试验顺序按d，e、g.h进行，若在初始响应检查时未找到共振点，则试验顺序按d、f、g、h进行；d．进行初始振动响应检查时，试验在一个给定频段，在次扫频循环内完成。试验过程中，记录129
GB/T14083—93
危险频率点，包括机械共振点和导致故障及影响性能的频率点（后者指下作条件下）：e，定频耐久试验用初始振动响应检查中记录的危险频率点进行定频试验。如果危险频率点大于四个，则只取Q值较大的共振点或对性能有较大影响的频率点，共四个。如果两种危险频率点同时存在.则不得只选其中一种。
Q为振动传输率，其计算公式为：Q--A/A2*
式中；A共振部位振幅的峰峰值，mm;；A2—一位移幅值的单峰值,mm。
（1）
f．扫频试验按型号产品标准给定的频率段，由低到高，再由高到低，作为一次循环。循环次数按型号产品标准规定；
g最后振动响应检查试验结束前，再进行一次附加的振动响应检查，其条件与初始振动检查相同两次响应检查危险频率点以及共振部位或性能变化不应有较大差异；h．试验结束后，进行最后检测。连接微机或专用测试设备后运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试。受试样品应工作正常。5.7.5冲击试验
按GB2423.5中试验Ea进行。试验时：a.需进行初始检测；
b．单独将受试样品紧固在冲击台上;c．试验严酷等级、试验的峰值加速度、脉冲持续时间、碰撞次数等按型号产品标准规定；分别对三个互相垂直的轴线方向进行冲击，冲击次数各为3次：d．需进行最后检测。连接微机或专用测试设备后运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试。受试样品应工作正常。5.7.6碰撞试验
按GB2423.6中试验Eb进行。试验时：不进行初始检测；
b．单独将受试样品按工作位置固定在碰撞台上；c．试验严酷等级，试验的峰值加速度、脉冲持续时间、碰撞次数等按型号产品标准规定：d．需进行最后检测。连接微机或专用测试设备后运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试。受试样品应工作正常。5.7.7运输包装件跌落试验
对受试样品进行初始检测后，将受试样品装入包装盒，使其处于准备运输状态。按GB4857.2中2.1条表中的条件6的规定进行处理4h。将运输包装件按GB4857.5中3.5.2.1条的要求和本标准的规定进行跌落试验（前、后、左、右、底共五面，各一次)。
试验结束后，进行最后检测。包装盒子不应有明显变形和损坏。将受试样品从包装盒中取出，连接微机或专用测试设备后，运行键盘检查程序或按型号产品标准中所规定的其他方法进行测试，受试样品应工作正常。
5.8可靠性试验
5.8.1试验温度按表1规定的工作温度上限值，误差为士2℃。5.8.2试验方案按GB5080.7的规定。型号产品标准中应规定具体选用的试验方案。在整个试验过程中，应运行键盘检查程序或按型号产品标准中所规定的其他方法进行检查。5.8.3试验时阅应持续到总试验时间及总故障数均能按选定的试验方案作出接收或拒收判决时为止：。多台受试样品进行试验时，每台受试样品的试验时间不得少于所有受试样品平均试验时间的半。130
5.9按键性能和寿命试验
GB/T 14083-93
5.9.1按键性能的测试方法由型号产品标准规定。测试结果应符合型号产品标准中的相应要求。5.9.2进行按键寿命试验的设备，在对按键进行试验时，作用于按键的作用力、行程和接触面均应符合型号产品标准中的相应规定。
5.9.3用型号产品标准中所规定的寿命试验设备，对受试样品盘面上的任一按键进行寿命试验50方次。试验后，按键应仍能正常工作，按型号产品标准进行按键性能测试仍应合格（在型号产品标准中可给出允许的超差值）。按键上的标志不应有明显的缺损或模糊。5.9.4产品的可靠性试验和按键的寿命试验可以合并进行。6检验规则
一般规定
汉字整字键盘在定型（设计定型、生产定型）时和生产过程中必须按本标准以及型号产品标准中的规定进行检验，并应符合这些规定。6.2检验分类
产品应通过下列检验：
定型检验；
b．交收检验；
例行检验。
各类检验项目和顺序分别按表6规定。若型号产品标准中有补充的试验项目时，则应将其插入表6的相应位置，并依次排序。
表6检验项目
检验项目
外观和结构
电源适应能力
电磁兼容
温度下限
温度上限
恒定湿热
运输包装件跌落
按键性能
铵键寿命
可靠性鉴定
可靠性验收
注：“0”表示进行的检验项目。6.3定型检验
技术要求
4.1,4.3,4.5
试验方法
定型检验
交收检验
例行检验
GB/T14083—93
6.3.1汉字整字键盘在设计定型和生产定型时均应通过定型检验。6.3.2定型检验由制造单位质量检验部门或由上级主管部门指定或委托的质量检验单位负责进行。6.3.3定型检验中的可靠性鉴定试验的样品数按表7规定；运输包装件跌落试验按实际运输状态抽2台；其余检验项日的样品数量为2台。表7可靠性试验样品数
批或连续生产的台数
4～16
97～200
200以上
最佳样品数
最人样品数
6.3.4定型检验中各试验项目的故障判定和计入方法见附录B（补充件）。除可靠性试验外，其余项若在试验中出现故障或某项通不过时应停止试验，查出故障原因，提出故障分析报告，重新进行该项试验。若在以后的试验中再次出现故障或某项通不过时，在查明故障原因，排除故障，提出故障分析报告后，应重新进行定型检验。
6.3.5检验后应提交定型检验报告。6.4交收检验
6.4.1批量生产或连续生产的汉字整字键盘，均应全数进行交收检验。检验中，出现任--项不合格时。应返修后重新进行检验。若再次出现任一项不合格时，该台产品即判为不合格产品。交收检验允许按GB2828的规定抽样进行，型号产品标准中应具体规定抽样方案和拒收后的处理方法，
6.4.2交收检验由制造单位质量检验部门负责进行。6.5例行检验
6.5.1批量生产的汉字整字键盘，每批均应进行例行检验，连续生产的汉字整字键盘，每年至少进行次例行检验。
当更改设计和主要工艺，或更换主要元器件、材料、设备时，也应进行例行检验，6.5.2例行检验由生产制造单位质量检验部门或上级主管部门指定或委托的质量检验单位负责进行根据订货方的要求，制造单位应提供该汉字整字键盘近期的例行检验报告。6.5.3例行检验的样品在交收检验合格的汉字整字键盘中随机抽取，其中的可靠性验收试验顶目的样品数按表7规定；运输包装件跌落试验按实际运输状态抽两套；其余检验项目的样品数为2台6.5.4例行检验中检验项目的故障判定和计入方法见附录B（补充件）。除可靠性验收检验外，其余项目的故障处理按以下规定进行：检验中出现故障或任--项目通不过时，应查明故障原因，提出故障分析报告，经修复后重新进行该项试验，通过之后再依次做随后各项试验。如再次出现故障或某项通不过，在查明故障原因，提出故障分析报，再经修复后，应重新进行例行检验。若在重新进行检验中又出现某一项通不过的情况，则判该批汉字整字键盘例行检验不合格。6.5.5检验后要提交例行检验报告。6.6经环境试验和寿命试验的受试样品，应印有标记，且不应作为正品出厂。132
7标志、包装、运输、贮存
GB/T14083-93
7.1包装箱（盒）外应标有制造厂名称、产地、产品名称、型号、出厂年、月、日；并标有小心轻放”、“怕凝\等运输标志。运输标志应符合GB191的规定。包装箱（盒）外标志不应由于运输条件和自然条件而褪色、变色。7.2包装盒应符合防潮、防尘、防振的要求；包装盒内应有检验合格证及必要的随机文件。7.3包装后的产品应能以任何交通工具运往任何地点。在长途运输时不得装在篷车厢及船舱中，中途转运时不得存放在露天仓库中；在运输过程中不允许和易燃、易爆、易腐蚀的物品一起装运，且不允许经受雨、雪或液体物质的淋袭与机械损伤。7.4产品贮存时应存放在原包装盒内。存放产品的仓库环境温度为一20～40℃，相对湿度为30%～85%。仓库内不应有各种有害气体及易燃、易爆的和有腐蚀性物品，且不应有强烈的机械振动、冲击和强磁场作用。包装盒应垫离地面至少20cm。距离墙壁、热源、冷源、窗口或空气入口至少50cm。若无其他规定，则贮存期为6个月，若在生产厂存放超过6个月，则应重新进行交收检验。133
串行接口的接口要求
A1.1串行接门用的插头及其引脚分配GB/T 14083-93
附录A
接口要求
（补充件）
串行接口采用的插座为圆形DIN5芯阳插头，如图A】所示，其引脚分配按表A1的规定表A1
引脚号
A1.2串行接口的时序下载标准就来标准下载网
串行接口的时序应在型号产品标准中规定。A2并行接口的接口要求
A2.1并型接口用的插头及其引脚分配3
键盘时钟
键盘数据
并行接口采用CD1型25芯矩形阳插头，如图A2所示。其引脚分配按表A2的规定。10
引脚号
引脚号
24～25
A2.2并行接口的时序
GB/T14083-93
并行接口的时序应在型号产品标准中规定。附录B
故障的分类
（补充件）
B1故障定义和解释
凡出现以下情况之任一种均解释为故障：a受试样品在规定条件下，出现-个或几个性能参数或功能不能满足型号产品标准的规定；b．受试样品在规定应力范围内工作时，出现了机械零件、结构件的损坏或卡死，或出现了元器件的失效或断裂，而使受试样品不能完成其规定的功能。B2故障分类
故障类型分为关联性故障和非关联性故障。关联性故障在解释试验结果和计算可靠性特征值时必须计入，非关联性故障在解释试验结果和计算可靠性特征值时不计入，但应在试验中做记录，以便分析和判断。B3关联性故障判据
必须经更换元器件，零部件才能排除的故障，需要对接插件、线缆等进行修整，以消除短路和接触不良方可排除的故障；b.
不是同一因素引起而同时发生两个以上的关联性故障，则只计一次，c
d、承担确认试验的检测单位，根据故障情况和分析结果，可认定某种故障为关联性故障B4非关联性故障判据
由丁受试样品中某一元器件、零部件失效或相连设备的故障而直接引起受试样品中另相关元器件或零部件的失效而造成的故障；由于试验条件变化超出了规定的范围而造成的故障；h.
由于操作人员操作不当而造成的故障；C.
山于维修人员工作不当而造成的故障；d.
承担确认试验的检测单位，根据故障情况和分析结果，可认定某种故障为非关联性故障。e
附录C
键盘功能测试要求
（补充件）
汉字整字键盘的检查程序或型号产品标准所规定的其他键盘测试方法至少应具有下列功能：能检查键盘盘面上所有汉字、字符输出代码的正确性；a。
能对所有控制键、功能键进行检查，可在徽机屏幕或专用测试设备工显示出控制码。b.
