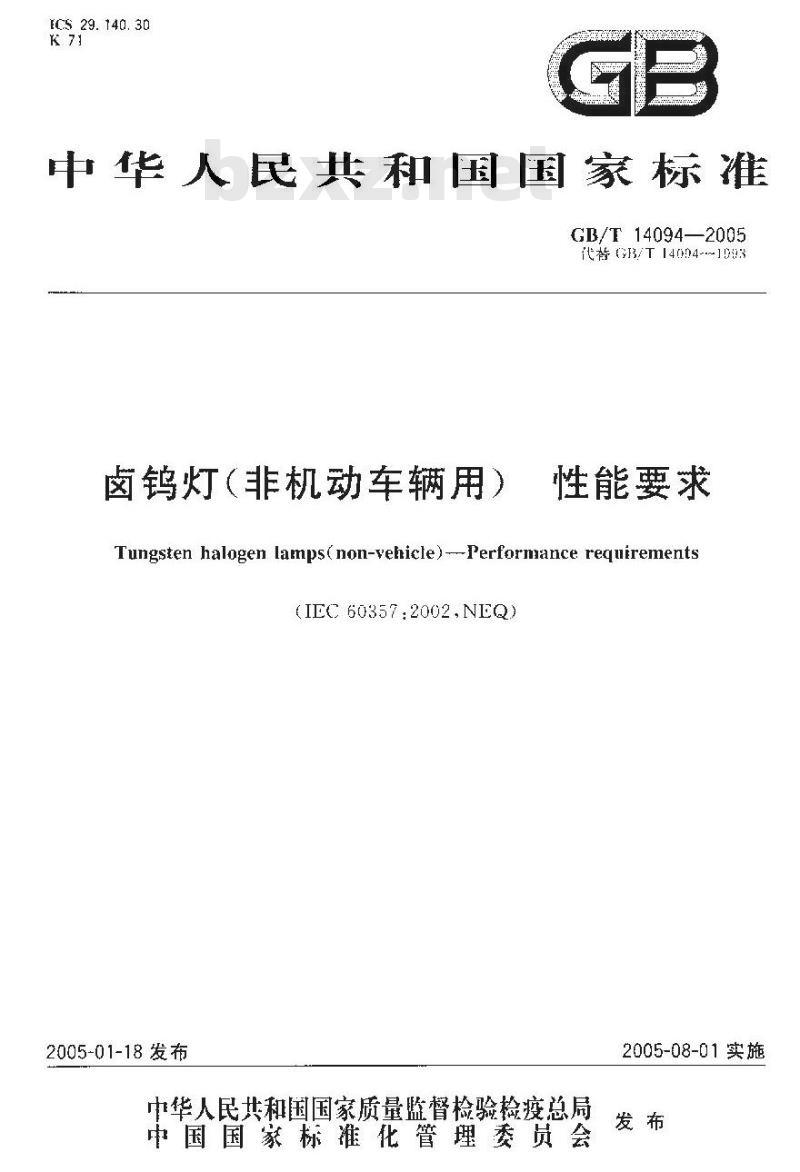

ECS 29. 140. 30
中华人民共和国国家标准
GB/T14094—2005
代替 B/T14004--~103
卤钨灯（非机动车辆用）
性能要求
Tungsten halogen lamps( non-vehicle) --Performance requirements(IEC 60357:2002.NEQ)
2005-01-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2005-08-01实施
GB/T14094—2005

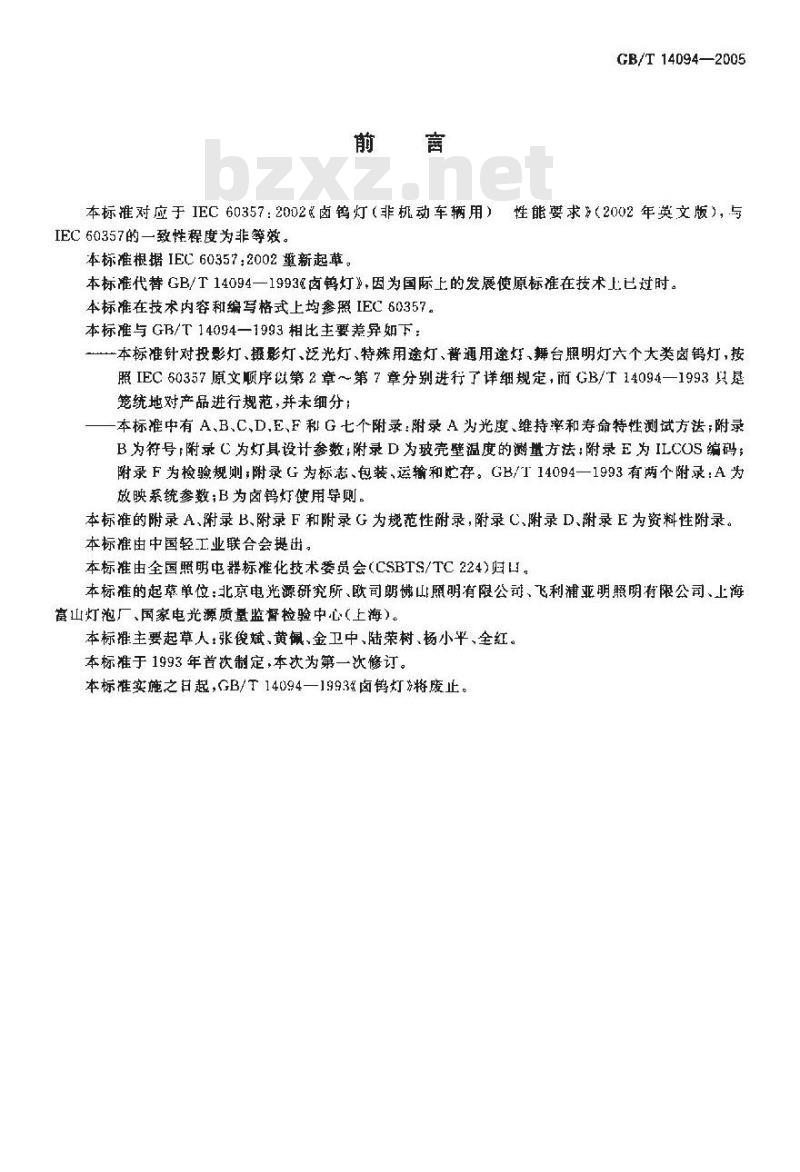

本标准对应于IEC60357：2002≤卤钨灯（非机动车辆用）性能要求（2002年英文版），与IEC60357的一致性程度为非等效。本标准根据IEC60357：2002重新起革。本标准代替GB/T14094—一1993卤钨灯》，因为国际上的发展使原标准在技术上:已过时。本标准在技术内容和编写格式上均参照IEC60357。本标准与 GB/T 14094—1993相比主要差异如下：本标准针对投影灯、摄影灯、泛光灯、特殊用途灯、普通用途灶、舞台照明灯六个大类卤钨灯，按照IEC 60357原文顺序以第 2章～第7章分别进行了详细规定，前GB/T14094一1993只是笼统地对产品进行规范，并未细分：一本标准中有 A,B,C,D,E、F和 G 七个附录:附录 A 为光度、维持率和寿命特性测试方法;附录B 为符号:附录 C 为灯具设计参数;附录 D 为玻壳壁温度的测量方法;附录 E 为 ILCOS 编码;附录 F 为检验规刚;附录G为标志、包装,运输和存。GB/T 14094一1993 有两个附录:A 为放映系统参数B为卤钨灯便用导则本标准的附录 A、附录 B、附录 F 和附录 G 为规范性附录,附录 C、附录 D、附录 E为资料性附录。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（CSBTS/TC224)归口。本标准的起草单位：北京电光源研究所、欧司朗佛山照明有限公司、飞利浦亚明照明有限公司、上海富山灯泡厂、国家电光源质量监督检验中心（上海）。本标准主要起草人：张俊斌、黄佩、金卫中、陆荣树、杨小平、全红。本标准于1993年首次制定，本次为第一次修订。本标准实施之日起，GB/T14094—1993卤钨灯将废止。1总则

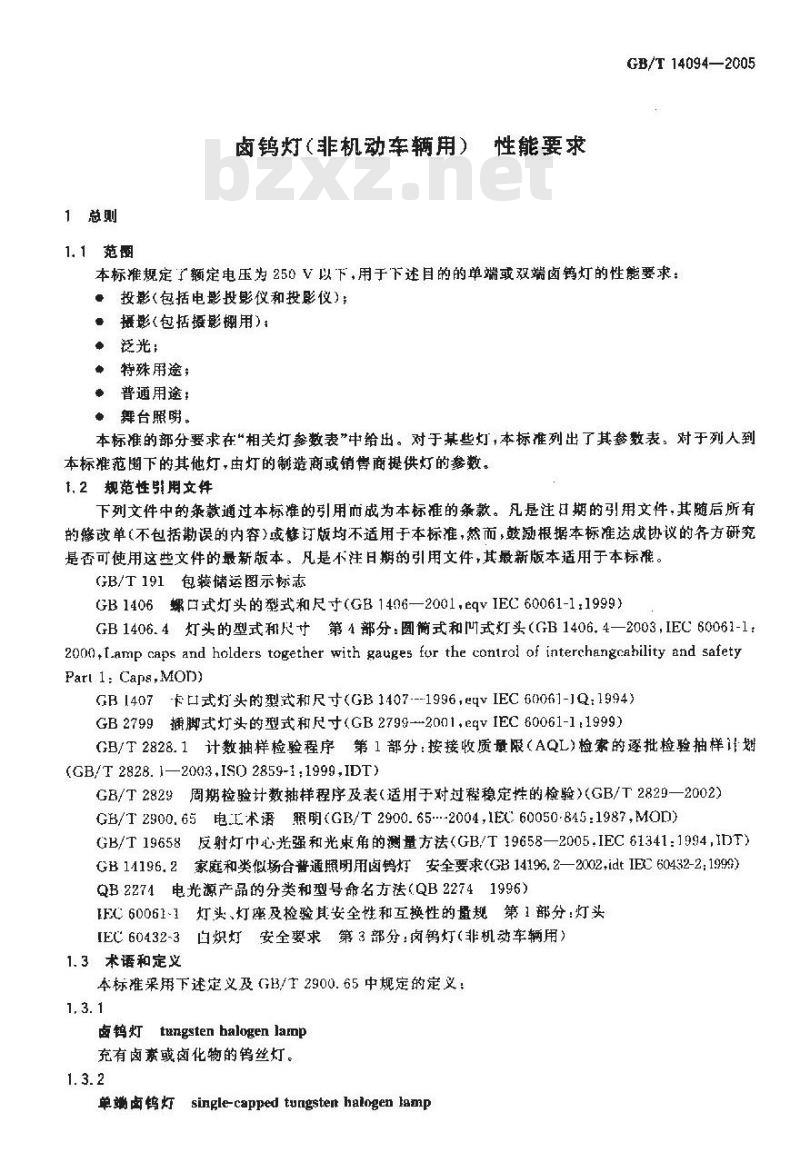

1.1范围
卤钨灯（非机动车辆用）
性能要求
GB/T 14094—2005
本标谁规定了额定电压为250V以下，用于下述目的的单端或双端卤钨灯的性能要求：投影(包括电影投影仪和投影仪)；·摄影(包括摄影棚用)：
泛光：
特殊用途；
普通用途：
争舞台照明。
本标准的部分要求在“相关灯参数表”中给出。对于基些灯，本标准列出了其参数表。对于列人到本标准范围下的其他灯，由灯的制造商或销售商提供灯的参数。1.2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB1406螺口式灯头的型式和尺寸（GB1406—2001，eqvIEC60061-1.1999）GB1406.4灯头的型式和尺寸第4部分：圆简式和叫式灯头（GB1406.4—2003,IEC60061-1：200n,l.amp caps and holders together with gauges for the contral of interchangcahility and safetyParl 1: Caps,MOD)
GB[407卡口式灯头的型和尺寸（GB1407---1996，eqVIEC60061-JQ：1994）GB2799插脚式灯头的型式和尺寸（GB2799-2001，eqvIEC60061-11999）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样划(GB/T2828.1—2003ISO2859-1,1999,IDT)GB/T2829周期检验计数样程序及表（适用于对过程稳定性的检验）（GB/T2829—2002）GB/T2900.65电E术语照明（GB/T2900.65·-2004,1EC60050-845：1987,MOD）GB/T19658反射灯中心光强和光束角的测量方法（GB/T19658—2005.IEC61341:1994,IDT）GB14196.2家庭和类似场合普通照明用卤钨灯安全要求（GB14196.2—2002,idtIEC60432-2：1999）QB2274电光源产品的分类和型号命名方法（QB22741996）FC60061-1灯头、灯座及检验其安全性和互换性的量规第1部分：灯头[EC60432-3白炽灯安全要求第3部分：卤钨灯（非机动车辆用）1.3术语和定义
本标准采用下述定义及G3/T2900.65中规定的定义：1, 3.1
卤钨灯tungsten balogen larop充有卤紊或卤化物的钨丝灯。

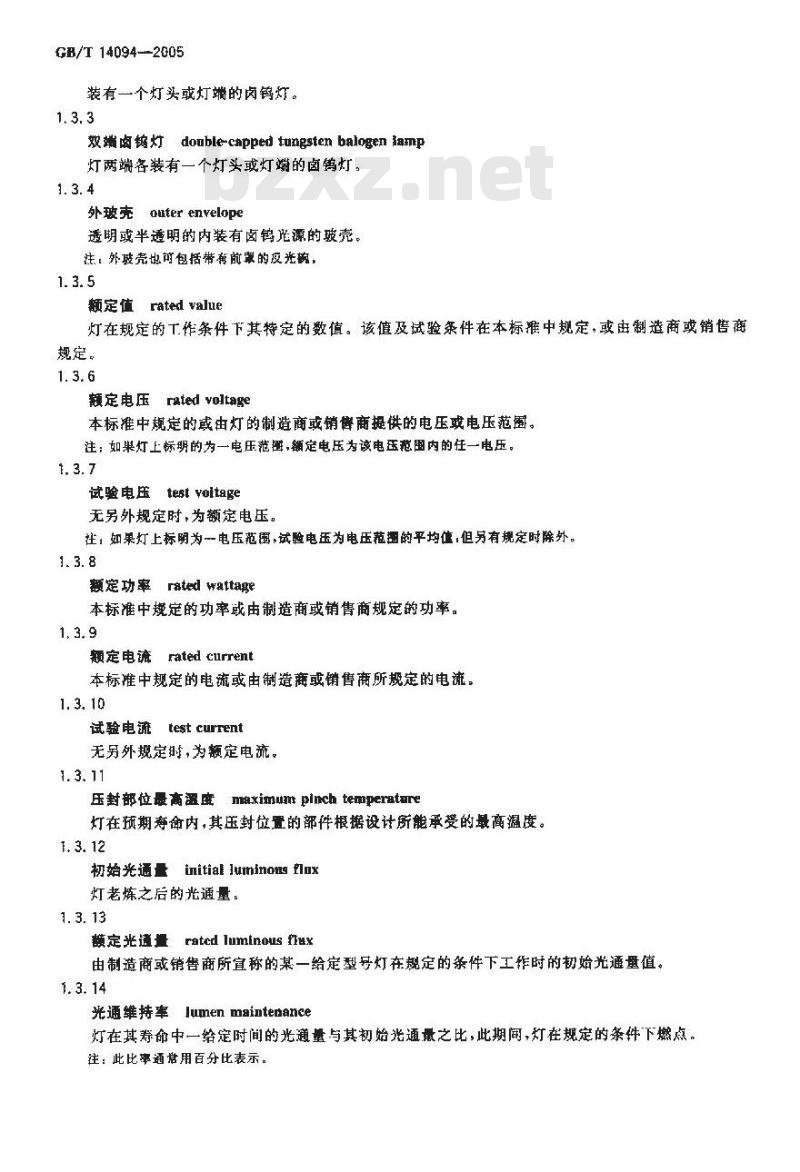

单端卤钨灯 single-capped tungsten halogen lampGB/T 14094-2005
装有一个灯头或灯蜡的卤钨灯
双端卤钨灯double-capped tungsten balogen ianp灯两端各装有一个灯头或灯端的卤钨灯。1.3. 4
外玻壳outer envelope
透明或半透明的内装有卤钨光源的玻壳，注：外玻壳也包括带有前鼠的反光，1.3.5
额定值rated value
灯在规定的工作条件下其特定的数值。该值及试验条件在本标推中规定，或由制造商或销售商规定。
额定电压ratedyoltage
本标准中规定的或由灯的制造商或销售商提供的电压或电压范画。注；如果灯上标明的为一电压范，额定电压为该电玉范围内的任一电压。1.3.7
试验电压 test voitage
无另外规定时，为额定电压。
注：如果灯上标明为电压范围，试验电玉为电压范图的平均值，但另有规定时除外。1.3.8
额定功率rated wattage
本标准中规定的功率或由制造商或销售商规定的功率。1.3.9
额定电流rated current
本标准中规定的电流或由制造商或销售商所规定的电流。1.3. 10
试验电流
test current
无另外规定时，为额定电流。
压封部位最商温度
maximumt pinch temperatare
灯在预期命内，其压封位置的部件根据设计所能承受的最高温度。1.3.12
初始光通量initial Juminons lx灯老炼之后的光通量。
额定光通量rated luminous fiux由制造商或销售商所宜称的某一给定型号灯在规定的条件下工作时的初始光通值。1. 3. 14
光通维持率Jumen maintenance
灯在其筹命中一给定时间的光通量与其初始光通量之比，此期间，灯在规定的条件下燃点，注：此比率通常用百分比表示。1. 3. 15

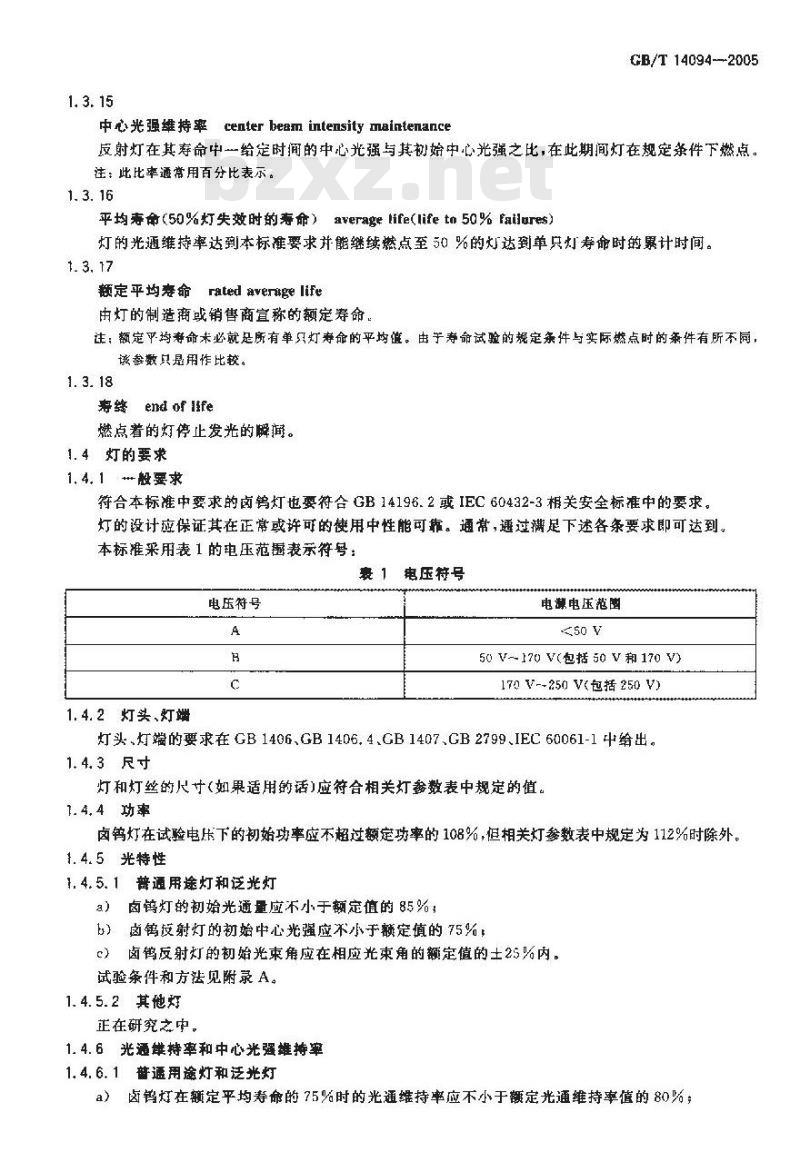

中心光强维持率center beam intensitymaintenance+B/T14094---2005
反射灯在其寿命中一给定时间的中心光强与其初始中心光强之比，在此期间灯在规定条件下燃点。注：此比率通常用百分比表示。1. 3. 16
平均寿命(50%灯失效时的寿命）average life(life tn 50% Falures）灯的光通维持率达到本标准要求并能继续燃点至5%的灯达到单只灯寿命时的累计时间。1. 3. 17
额定平均寿命rated avenage life再灯的制造摘销售商置称的额定筹命，注：额定平均寿命未必就是所有单只灯寿命的平均随。由于寿命试验的规定条件与实际燃点时的秉件有所不同，该参数只是用作比较。
寿络 end of Ife
燃点着的灯停止发光的瞬间。
1.4灯的要求
1. 4, 1 般要求
符合本标准中要求的卤钨灯也要符合GB14196.2或IEC 60432-3相关安全标准中的要求。灯的设计应保证其在正常或许可的使用中性能可靠。通常，通过满足下述各条要求即可达到。本标准采用表1的电压范画表示符号：轰 1 电压符号
电压符号
1.4.2灯头、灯端
电源电压范围
≤50 V
50 V-170 V(包括 50 V和170 V)170V--250V(包括250V)
灯头.灯端的要求在GB1406、GB1406.4.GB1407、GB2799、IEC60061-1中给出。1. 4. 3尺寸
灯和灯丝的尺寸（如果适用的活)应符合相关灯参数表中规定的值。1.4.4功率
卤钨灯在试验电压下的初始功率应不超过额定功率的108%，但相关灯参数表中规定为112%时除外。1.4.5光特性
1.4.5.1普通用途灯和泛光灯
a）卤灯的初始光通量应不小于额定值的85%b
卤钨友射灯的初始中心光强应不小于额定值的75%，卤钨反射灯的初始光束角应在相应光束角的额定值的士25%内。试验条件和方法见附录A。
1.4.5.2其他灯
正在研究之中，
1.4.6光通雄持率和中心光强雄持率1.4.6.1普通用途灯和泛光灯
a）卤钨灯在额定平均寿命的75%时的光通维持率应不小于额定光通维持率值的80%，GB/T 14094---2005
b）卤钨反射灯在额定平均寿命的75%时的中心光强维持率应不小于额定中心光强维持率值的80%。
试验条件和方法见附录 A。
1. 4.6.2其他灯
正在研究之中。
1.4.7用于不带外玻壳的灯的善告事项不带外玻壳的卤钨灯应提供下述适宜文字的警告事项：“请勿直接用裸露的手触模灯”。或者可在灯的内包装或外包装标上B，1中所示的适宜符号。1.5灯具设计参数
见附录C。
1. 6 检验规赠
检验规则见附录 F。
.7标志、包装、运输和贮存
见附录G,灯的型号应符合 QR 2274 的规定。1.8通用参数衰和灯参数表
1. 8. 1 端码系统
第一组数表示本标准号(14094),其后鼠有字母\GB/T”第兰组数表示灯的类型以及该类型的灯的通用参数表或灯参数表编号：通用参数表
：“投影灯参数表
摄影灯参数表
泛光灯参数表
特殊用途灯参数表
一普通用途灯参数表
舞台灯参数表
1000-1999
2000~~2999
30003999
4000~4999
5000--5999
6000--6999
7000~7999www.bzxz.net
第三组数表示IEC60357中灯数表版本号。如果参数表的页数在一页以上，各页间能会有不间的修订欢数编号，但参数表的编号保持不变。1. B, 2通用参数衰
通用参数表的月录见表2。
表 2 还用参数表
参数表编号
14094一GB3/T-1001-：带 R7s和 RX7s灯头的管形肉钨灯的尺寸测量方法14094--- GB/T-1002-
14094.--GB/T-1003-
14094—GB/T-1004-
14094—GB/T-1005-
14094—GB/T-1006-
14094--- GR/T-1007-
14094--GB/T-1008-
14094GB/T-1009-
带Fa4灯头的管形卤够灯的尺寸测盘方法带GZ6.35灯摊和50mm组合式反光碗的卤鹤灯的中心校正方法带 50. 8 mm(2 英寸)组合式反光碗的卤锦灯的中心校正方法带 GX5.3或 CYS. 3灯端和 50, 8 mm(2英寸)组合式反光碗的投影卤钨灯的外形尺寸带 GX5. 3或 GY5. 3 灯端和 50.8 mm(2美寸)组合式反光碗的卤钨灯的固定系统带G6.35或GY6.35灯端的单端排然投影卤灯的尺寸测量方法带GX5.3或GY5.3灯端和42mm组合式反光碗的卤灯的中心校正方法带GX5. 3或GY5. 3灯端和 42 mm组合式反光碗的投影卤钨灯的外形尺寸参数表编号
14094—GB/T-1010-
14094—GH/1-1011-
14094—GB/T-1012-
14094—GB/T-1013-
14094—GB/T-1014-
14094—GB/T-1015-
14094—GB/T-1016-
GB/T-1017-
灯参数袋
丧2【续】
带CZ4或GU4灯端和35mm组合式反光碗的卤钨灯的外.形尺寸带 35 mm组合式反光碗及前罩的普通照明卤灯的外形尺于带50.8mm(2英寸）组合式反光碗及前罩的普通照明卤钨灯的外形尺寸带50.8血m(2英寸)组合式反光碗的普通照明卤钨灯的外形尺寸GB/T14094—2005
带 GU7灯端和直径 51 mm 组合式反光豌及前罩的普通照明卤钨灯的外形尺寸带GZ10或GU10灯端和直径51mm组合式反光碗及前罩的普通照明卤钨灯的外形尽寸带 GZ10或 GU10 灯端和直径 64 rmzm 组合式反光及前罩的普通照明卤钨灯的外形尺寸带 GZI)或 GLJ10 灯端和直径 111 mm 组合式反光碗及前罩的普通照明卤钨灯的外形尺寸根据灯的用途排序的灯参数表见第2章～第？章。GB/T14094—2005
带R7s和RX7s灯头树管形卤钨灯的尺寸测量方法n
-R7s和RX7s灯头
关于R7sRX7s灯头.见 GB1406. 4。触点的末端之间的距离 Zm,B和 Tm均在相应灯的参数表中给出。Zuuu - Zuu -1. 6 mm
Zr - Zmom +1. 6 Im
Buu. -- Zun +3. 4 mm
Tmu = Zrer —28. 0 tmm
灯的轴线定义为通过阙触点中心的直线。单位：mm
尺寸T是措散热片（见GB1106.4)所在平担表面的中心线之间的距离，只适用于那些其参数表中有此尺寸规定的灯。
这些平坦表面所处的位置不必与触点的未織形成对称。散热片必须是可调节的和挠性的。在采用尺寸 T的情况下.通常不能利用GB 1406.4所示尺寸 5的全部公差。尺寸 T只用于灯座的设计,不应用于灯的检验。14094-GB/T-100I-2
..Fa灯头。
带Fa4灯头的管形卤钨灯的尺寸测景方法关于Fm4灯头，见GB2799。
GB/T 14094—2005
单位：mm
X表示玻管的标称长度，其公差为士1.5mm。尺寸Y的值为7.5mm士0.15mm。尺寸X和Y只用来说明灯的尺寸的测量方法，不应用于灯的检验。灯的各个尺寸按照下方法测定：Amx = Xmx +2Ym.x = X+16. 8
Bmx=Amx+Fm=X+27.1
Bmin一Ama+Fmin-X的公差-2（Y的公差）=X+22.9Cn-Amx --2Fux =X+-37. 4
Tem=X-21,0
尺寸T是指散热片（见GB2799）所在平坦表面的中心线之间的距离，这些平表面所处的位置不必与插脚末端形戒对称(该尺寸只用于灯座的设计,不应用于灯的检验)。尺寸Amx，Bmx，C和Tmom在相应灯的参数表中给出。尺于F为10.3mm（见GB2799）。14094—GB/T 1002-1
GB/T 14094—2005
带GZ6.35灯端和50mTm组合式反光碗的卤钨灯的中心校正方法附图只给出了应检验的尺寸。
1“·反光确辅线；
2-—见注2和注3;
压黄，
投影仪光轴：
胶片：
夹持装整轴线：
基准期口
8—-达沿支撑面，
安装面：
1.下部凸缘支撑点
—见注2。
最小值
见注1
最大值
单位：mm
为了获得带组合式反光碗的卤钨灯的光束相对于投影仪镜头密孔的最佳中心位置，建议采用上图所示中心校正方法。
注1：尺寸L悬安装面与胶片之间的匣离，工的最值受所用物镜类型的影响。注2：压的配置应能使反光碗的凸缘（与其厚度无关）向下压并紧贴在安装面上，灯的皮光碗应紫压在安装面上或紧卡在三个固定凸台。夹持装置上有一基谁叫口，以便在灯准具有一基准凸耳的情况下，能将灯的基推凸耳播人夹持装期的基准回口，从而使灯固定并顶靠在弯曲处。14094-GB/T-1003-3
带GZ6.35灯端和50mm组合式反光碗的卤钨灯的中心校正方法GB/T 14094—2005
注3，为了保持最小的轴向偏熬，必须使较低凸缘上的安装点紧压在边缴安装面上。为此，应上方压黄的形状有助于描向将反光硫的凸缘压紧，而不是向前方势压。这样，就能确保反光碗凸续的对边固定在安装面上。尺寸E是边缘安装面与投影仪的光轴之闻的距离，应将其视为目标值(见第1页)。14094—GB/T-1003-2
GB/T14094—-2005
带50.8mm(2英寸)组合式反光碗的卤钨灯的中心校正方法方法1-
通方法
附图只给出了检验尺寸。
-糖面
投影仪无轴；
安装面X
胶片；
基准凸台。
最小值
见注2
最大值
单位：mm
注 1:上图表示将光束中心调节到投影仪光轴上的最常用的方法。灯的反光碗应牢固地医在安装面 X上,并横向挤压在两个基准凸台上。
注2：尺寸L是安装面与胶片之间的距离。尺寸L的最佳值受所用物镜类型的影响，并随灯的类型的不同而异，除非所有类型的灯的反光魂外形完全相同。14094—GB/T-1004-2
