中华人民共和国国家标准
内燃机电站无线电干扰特性的，测量方法及充许值传导干扰
Limits and methods of measurement of radioInterference characteristics of electric powerplant with interaal combustion engines-Conducted Interference
GB/T 14024—92
本标准照采用国际电工委员会（IEC）第533号出版物《船舶电气与电子设备的电磁兼容性》第三节“关于B组设备的措施”和第七节“测量方法和干扰抑制技术”。1主题内容与道用范围
本标准规定了0.75～3200kW内燃机电站传导扰电压的测量方法及允许值。本标准适用于以内燃机为原动机驱动工频、中频、双频和直流发电机的内燃机电站（以下简称电站，含汽车电站、挂车电站、移动式发电机组、固定式发电机组)。2引用标准
GB3907工业无线电干扰基本测量方法GB 4365
GB5320
无线电干扰名词术语
内燃机电站名词术语
GB 6113
电磁干扰测量仪
3术语
本标准中所用名词术语符合GB5320和GB4365的规定。干扰允许值
本标准规定以准峰值检波器测量值为准。内燃机电站的传导干扰电压允许值按表1.和图1规定。表 1 传导干扰允许值
0. 01 ~0.15
>0. 15 ~ 1
> 1 ~ 30
充许值
dB (μV)
0.ol MHz时为90dB（uV），燃后随频率对数线性连续减少到. 15 MHz 为56 dH (μV)
0.15MHz时为76dB《μV），然后随频率对数线性连续孩少到1 MHz时dB(μV,下载标准就来标准下载网
60dB (μV)
国家技术监督局1992-12-28批准测量仪器带宽
1993-08-01实施
5测量方法
GB/T14024-92

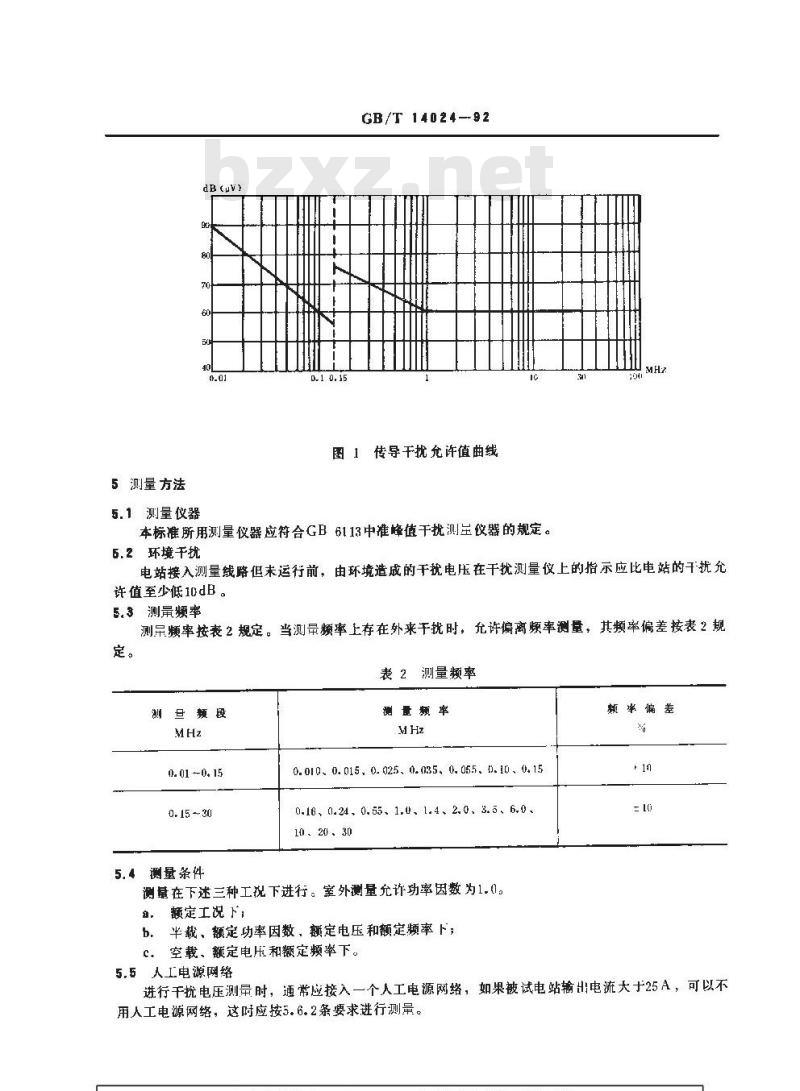

图1传导干扰充许值曲线
5.1测量仪器
本标准所用测量仪器应符合GB6113中准峰值干扰测呈仪器的规定。04
6.2环境干扰
电站接入测量线路但未运行前，由环境造成的干扰电压在千扰测量仪上的指示应比电站的干扰允许值至少低10dB。
5.3测量频率
测频率按表2规定。当测量频率上存在外来干扰时，允许偏离频率测量，其频率偏差按表2规定。
表2测量频率
测旦顿段
0. 01 0. 15
测量额率
0.010、0.015,0.025、0.035、0.055、0.10、0.150.16、0.24、0.55、1.0、1.4、2.0、3.5、6.0、10、20、30
5.4测量条件
测量在下述三种工税下进行。室外测量充许功率因数为1.01。额定工况下，
b、半载、额定功率因数，额定电压和额定频率卜下；c空载、额定电压和额定频率下。颊率偏差
5.5人工电源网络
进行干扰电压测量时，常应接入一个人工电源网络，如果被试电站输出电流大于25A，可以不用人工电源网络，这吋应按5.6.2条要求进行测量。GB/T 14024—92
人工电源网络的参数及阻抗特性见GB 3907和GB 6113的有规定5.6 传导干扰电压测量
5.6.1输出电流不大于25A时的测量电站与人工电源网络之间用长度等于或小于1m的等线连接，电站传导干扰电压测量布置见图2，日干扰测量仪与人工电源网络之间采用同轴电缆连接。电站
人工电源网络

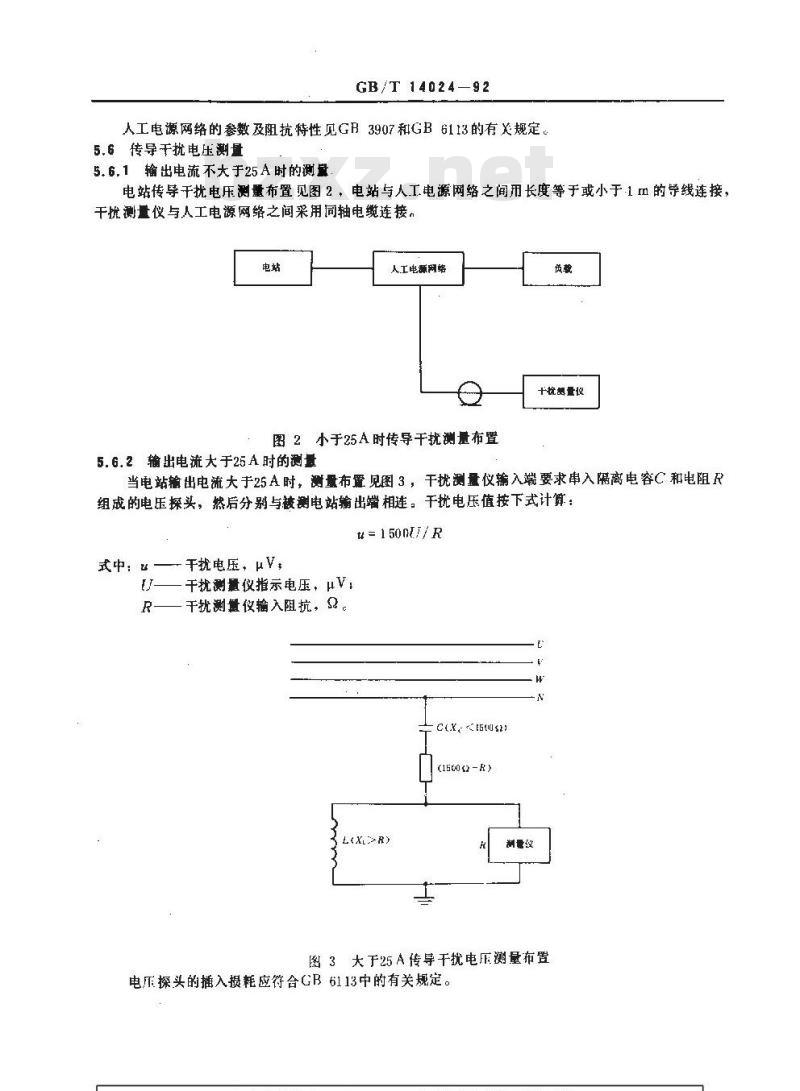

图2小于25A时传导干扰测量布置负整
十忧器量仪
5.6.2输出电流大于25A时的测量当电站输出电流大于25A时，测量布置见图3，干扰测量仪输入端要求申入隔离电容C和电阻R组成的电压探头，然后分别与被测电站输出端相连。干扰电压值按下式计算：t =1500/R
式中：—干扰电压，μV，
J——干扰测量仪指示电压，μV，干扰测量仪输入阻抗，0。
(1500-R)
L(XLR)
图3大于25A传导干扰电压测量布置电压探头的插入摄耗应符合GB6113中的有关规定。GB/T14024-92

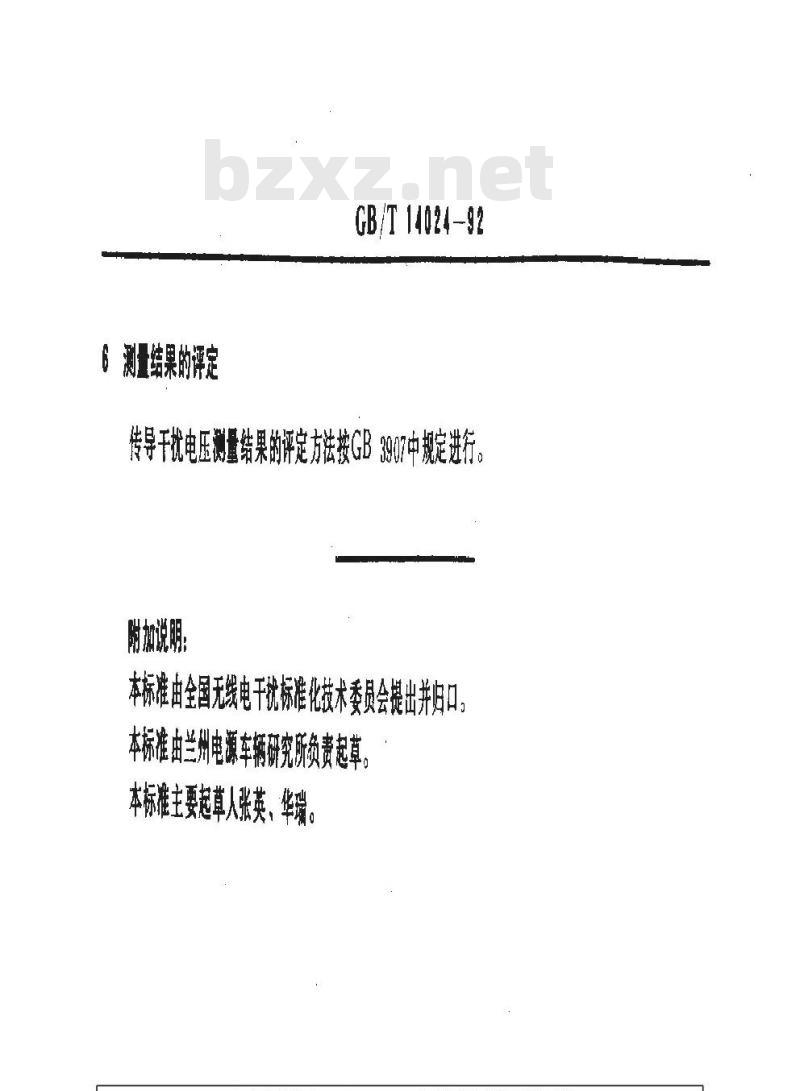

传导于扰电压测量结果的评定方法按GB390中规定进行。电
本标准由全国无线电干扰标准化技术委员山北
华山机
本标准由兰州电源车辆研究所负责起草。本标准主要起草人张英、华瑞。
