【国家标准(GB)】 视频系统中21芯连接器的应用特性

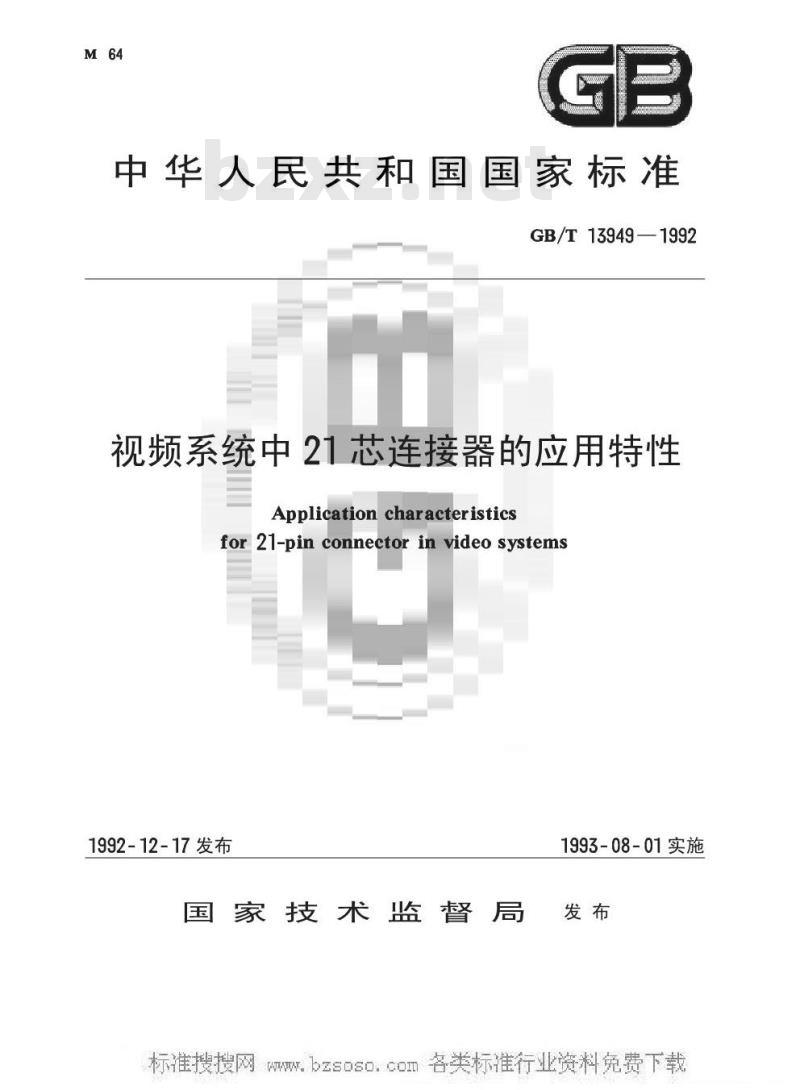

中华人民共和国国家标准　
GB/T13949—1992
视频系统中21芯连接器的应用特性Application characteristics
for21-pinconnectorinvideosystems1992-12-17发布
国家技术监督局
1993-08-01实施
W.bzsoso.cOI中华人民共和国国家标准
视频系统中21芯连接器的应用特性Application characteristics
for21-pinconnectorinvideosystemsGB/T13949—1992
本标准等效采用国际标准IEC933-1（1988年第一版）《音频、视频和视听系统-部分：视频系统中21芯连接器的应用色信号》
主题内容与适用范围
互连和匹配值第
应用1号》，以及IEC933-1的补充：《幅型比的控制和亮/本标准规定了家用视频系统中各设备之间，通过21芯连接器进行互连的应用特性及对互连电缆的要求。
本标准适用于视频系统中各设备（如：电视机、录像机、计算机、图文广播解码器等）之间互连所用的21芯连接器及互连电缆。
2连接器
2.1安装在设备上的固定连接器必需采用插孔式连接器2.221芯连接器接点的排列见图1。其结构形式见附录A（参考件）R
b插头

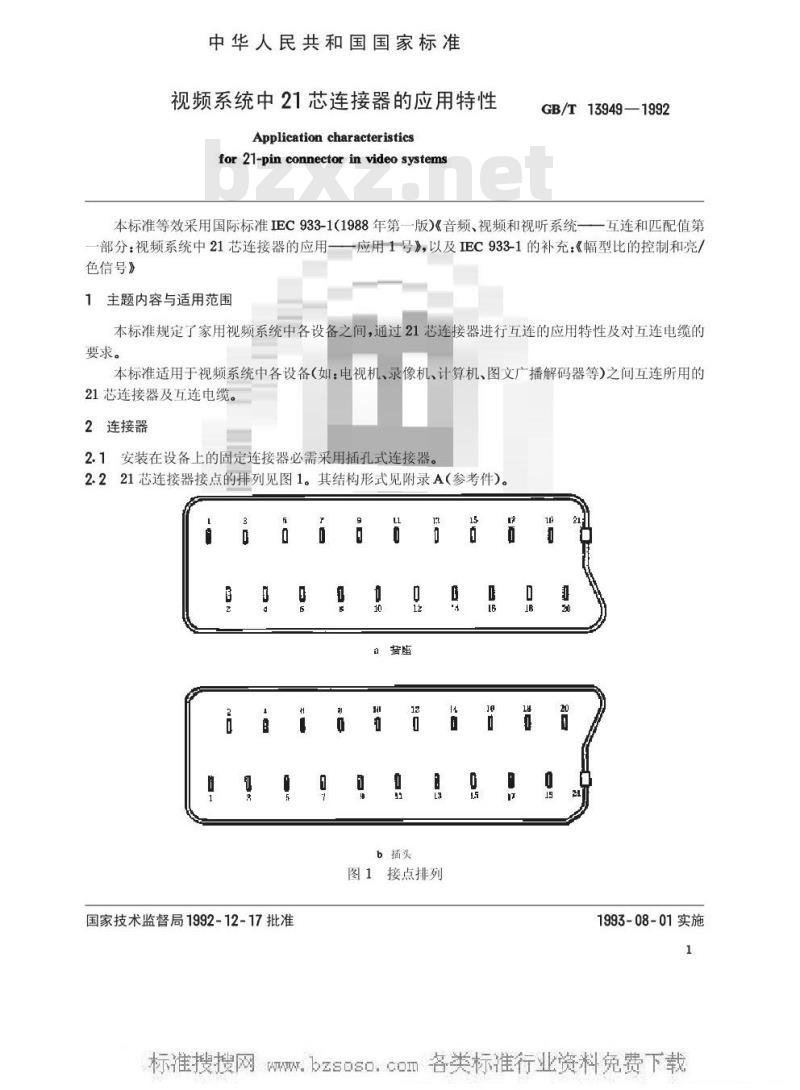

图1接点排列
国家技术监督局1992-12-17批准1993-08-01实施
bzsoso，cOGB/T13949—1992

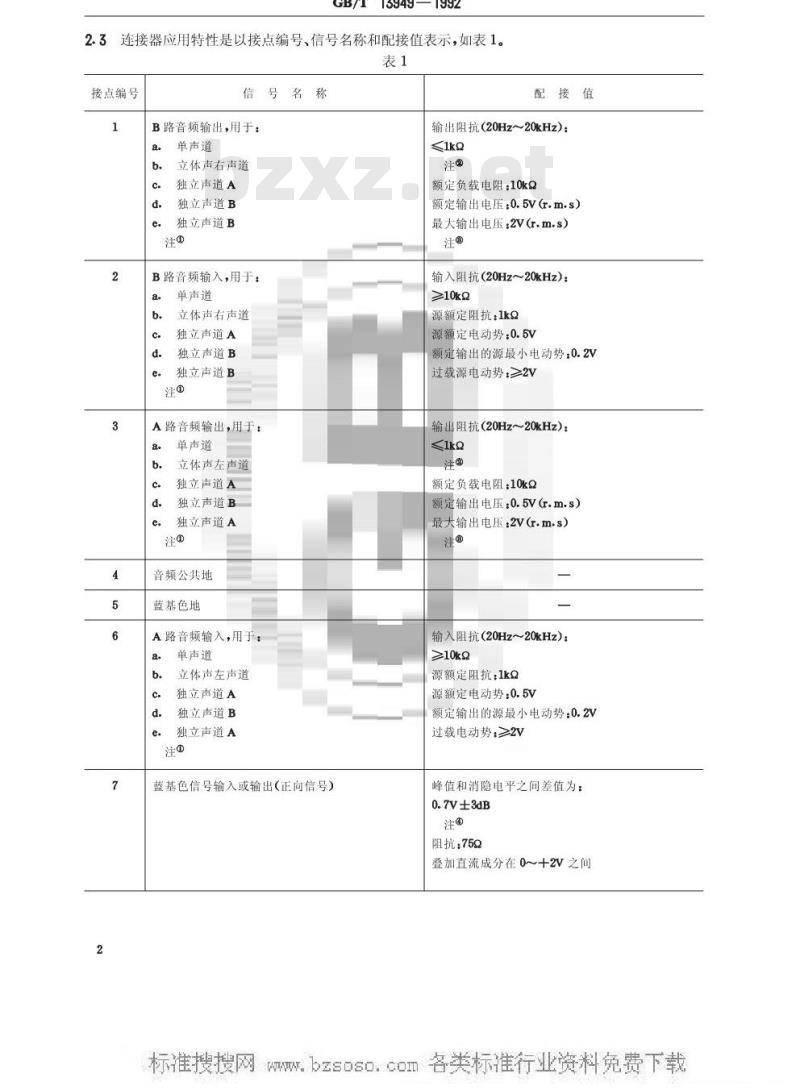

2.3连接器应用特性是以接点编号、信号名称和配接值表示，如表1。表1
接点编号
信号名称
B路音频输出，用于：
单声道
立体声右声道
独立声道A
独立声道B
独立声道B
B路音频输入，用于：
单声道
立体声右声道
独立声道A
独立声道B
独立声道B
A路音频输出，用于：
单声道
立体声左声道
独立声道A
独立声道B
独立声道A
音频公共地
蓝基色地
A路音频输入，用于：
单声道
立体声左声道
独立声道A
独立声道B
独立声道A
蓝基色信号输入或输出（正向信号）配接值
输出阻抗（20Hz～20kHz）：
《1ko
额定负载电阻：10kQ
额定输出电压：0.5V(r.m.s）
最大输出电压：2V(r.m.s)
输入阻抗（20Hz~20kHz）：
源额定阻抗：1kQ
源额定电动势：0.5V
额定输出的源最小电动势：0.2V过载源电动势：≥2V
输出阻抗（20Hz~20kHz）：
≤1ko
额定负载电阻：10kQ
额定输出电压：0.5V(r.m.s）
最大输出电压：2V(r.m.s）
输入阻抗（20Hz20kHz)：
源额定阻抗：1k2
源额定电动势：0.5V
额定输出的源最小电动势：0.2V过载电动势：≥2V
峰值和消隐电平之间差值为：
0.7V±3dB
阻抗：75Q
叠加直流成分在0～十2V之间
W.接点编号
信号名称
功能转换输入或输出
绿基色地免费标准下载网bzxz
绿基色信号输入或输出
（正向信号）
红基色地
消隐地
红基色信号输入或输出
（正向信号）
注：000g
消隐输入或输出
（工作在视频带宽）
视频输出地
视频输入地
视频输出（正向信号）
注000
GB/T13949—1992

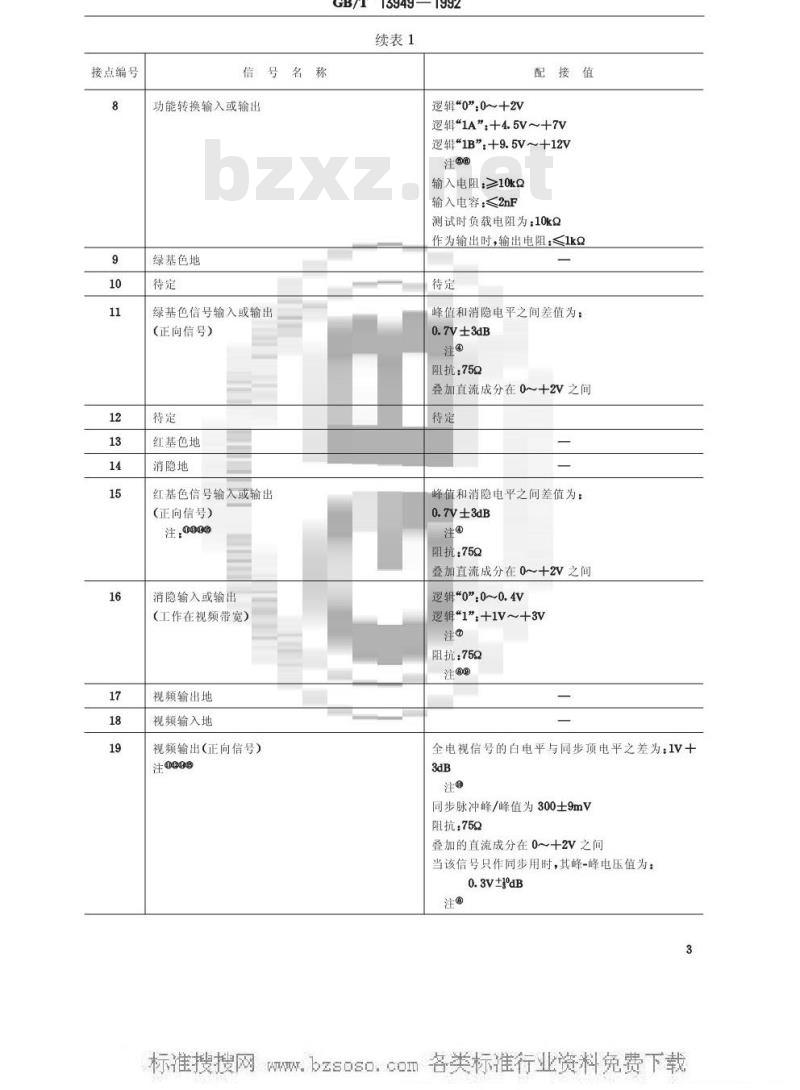

续表1
逻辑\0”0～+2V
配接值
逻辑\1A”，+4.5V~+7V
逻辑\1B”：+9.5V~+12V
输入电阻：≥10k2
输入电容：≤2nF
测试时负载电阻为：10kQ
作为输出时，输出电阻：<1kQ
峰值和消隐电平之间差值为：
0.7V±3dB
阻抗：75Q
叠加直流成分在0～+2V之间
峰值和消隐电平之间差值为：
0.7V±3aB
阻抗：75Q
叠加直流成分在0~十2V之间
逻辑\0”.0~0.4V
逻辑\1”：+1V~+3V
阻抗：750
全电视信号的白电平与同步顶电平之差为：1V+3dB
同步脉冲峰/峰值为300士9mV
阻抗：75Q
叠加的直流成分在0～十2V之间
当该信号只作同步用时，其峰-峰电压值为：0.3V+1°dB
W.接点编号
信号名称
视频输入（正向信号）
注0009
公共地

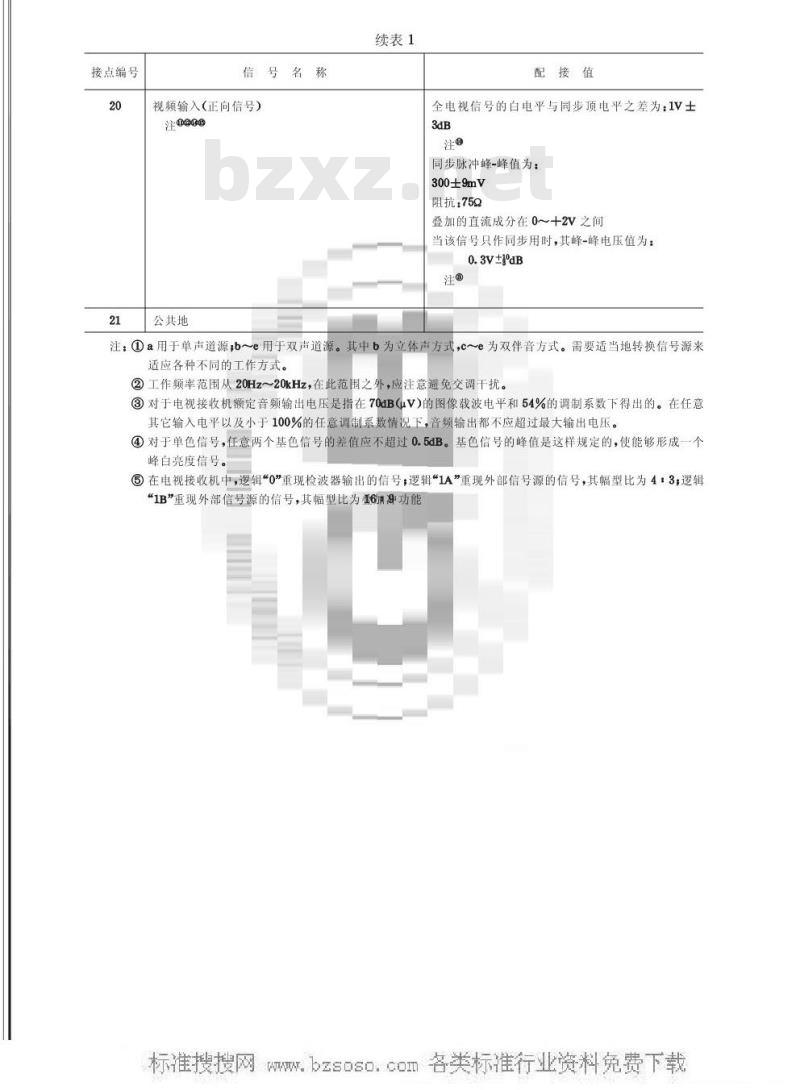

续表1
配接值
全电视信号的白电平与同步顶电平之差为：1V士3dB
同步脉冲峰-峰值为：
300±9mv
阻抗：75Q
叠加的直流成分在0～十2V之间
当该信号只作同步用时，其峰-峰电压值为：0.3VdB
注：①a用于单声道源，b～e用于双声道源。其中b为立体声方式，c~e为双伴音方式。需要适当地转换信号源来适应各种不同的工作方式。
②工作频率范围从20Hz～20kHz，在此范围之外，应注意避免交调干扰。③对于电视接收机额定音频输出电压是指在70dB(uV)的图像载波电平和54%的调制系数下得出的。在任意其它输入电平以及小于100%的任意调制系数情况下，音赖输出都不应超过最大输出电压。④对于单色信号，任意两个基色信号的差值应不超过0.5dB。基色信号的峰值是这样规定的，使能够形成一个峰白亮度信号。
③在电视接收机中，逻辑\0”重现检波器输出的信号，逻辑\1A”重现外部信号源的信号，其幅型比为4：3；逻辑“1B”重现外部信号源的信号，其幅型比为69功能W.bzsoso.cOI接点编号
信号名称
色度输入信号
色度输出信号
3互连电缆
3.1互连电缆的形式
输入电压：
GB/T13949—1992
亮度输入信号电平为1.0V时的标准色度电平的士3dB额定输入阻抗：
输出电压：
亮度输出信号电平为1.0V时的标准色度电平的士3dB额定输出阻抗：
根据不同连接方式互连电缆可配以插针式连接器或插孔式连接器。其形式有如下三种：两端均为插针式连接器
b。两端均为插孔式连接器；
c.一端为插针式连接器，另
一端为插孔式连接器。
3.2互连电缆连接线的交叉规则
通过互连电缆把两个设备连接起来。其连接方式见图2。由于音频或视频信号是从一个设备送到另个设备，所以对一个设备而言，音频、视频信号为输出，而对另一个设备则音频或视频信号为输入。因此在连接线之间要进行交又连接，见图3。为确保连接正确待规定以下交叉规则：a.
具有两个插针式连接器的互连电缆：交叉；具有两个插孔式连接器的互连电缆：交叉；b.
具有一个插针式连接器和一个插孔式连接器的互连电缆：不交叉。c.
3.3导线类型
3.3.1视频信号（19、17;20、18；15、13；11、9；7、5；16、14等接点）采用75Q特性阻抗的同轴电缆。3.3.2音频信号(1、4;2、4;3、4;6、4等接点）采用音频屏蔽电缆。3.3.3功能转换接点8采用单绝缘线。3.4互连电缆的类型
根据不同的用途可采用不同类型的互连电缆。为便于区别，在电缆外表用色码作标志。并在互连设备上，21芯固定连接器附近标以相应的色码标志。互连电缆按用途可分为：U型：包括全部接点之间的互连，色码为黑色。V型：没有音频信号的互连，只包括5、7～21等接点之间的互连，色码为白色。C型：没有RGB信号的互连，只包括1、2、3、4、6、8、10、12、17、18、19、20、21等接点之间的互连，色码为灰色。
A型：没有视频信号的互连，只包括1、2、3、4、6、8、10、12、21等接点之间的互连，色码为黄色。5
Wbzsoso.cOn6
GB/T13949—1992
图2设备的连接方式
W.bzsoso.cOIGB/T13949—1992
接点消号
图3交叉连接
轻输士
附加说明：
GB/T13949—1992
附录A
21芯连接器的结构形式
(参考件)
*3.81 (=3H4.29)
xal 05)
1 x2 (=1)
10 (L)
6 ×3.81 (= 19.857
5,715± 0,06 6.715 ±0405
9× 3.81(=34.2
31,5-点
18,5-1 me
本标准由中华人民共和国机械电子工业部提出。本标准主要起草单位：712厂。
本标准主要起草人徐美霖、杨桂平、吴汉民。4
