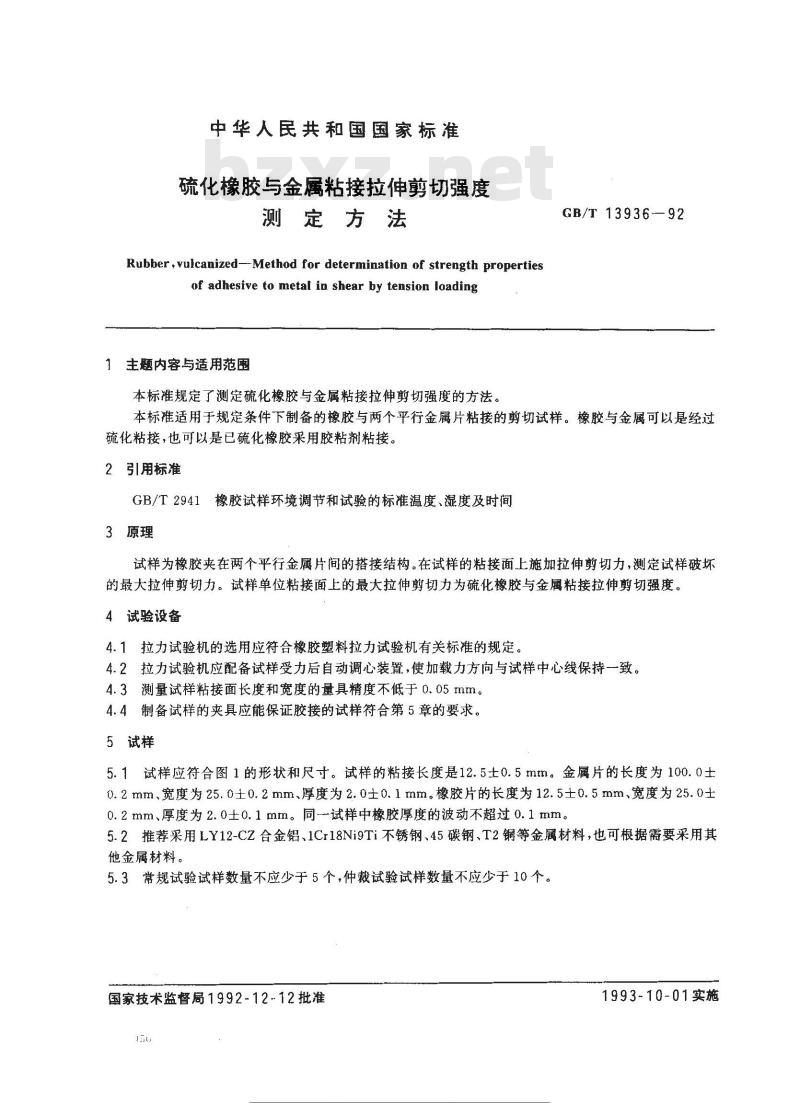

中华人民共和国国家标准
硫化橡胶与金属粘接拉伸剪切强度测定方法
Rubber,vulcanized--Method for determination of strength propertiesof adhesive to metal in shear by tension loading1主题内容与适用范围
本标准规定了测定硫化橡胶与金属粘接拉伸剪切强度的方法。GB/T13936—92
本标准适用于规定条件下制备的橡胶与两个平行金属片粘接的剪切试样。橡胶与金属可以是经过硫化粘接，也可以是已硫化橡胶采用胶粘剂粘接。2 引用标准
GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间3原理
试样为橡胶夹在两个平行金属片间的搭接结构。在试样的粘接面上施加拉伸剪切力，测定试样破坏的最大拉伸剪切力。试样单位粘接面上的最大拉伸剪切力为硫化橡胶与金属粘接拉伸剪切强度。4试验设备
4.1拉力试验机的选用应符合橡胶塑料拉力试验机有关标准的规定。4.2拉力试验机应配备试样受力后自动调心装置，使加载力方向与试样中心线保持一致。4.3测量试样粘接面长度和宽度的量具精度不低于0.05mm。4.4制备试样的夹具应能保证胶接的试样符合第5章的要求。5试样
5.1试样应符合图1的形状和尺寸。试样的粘接长度是12.5士0.5mm。金属片的长度为100.0士0.2mm、宽度为25.0士0.2mm、厚度为2.0士0.1mm。橡胶片的长度为12.5士0.5mm、宽度为25.0士0.2mm、厚度为2.0士0.1mm。同一试样中橡胶厚度的波动不超过0.1mm。5.2推荐采用LY12-CZ合金铝、1Cr18Ni9Ti不锈钢、45碳钢、T2铜等金属材料，也可根据需要采用其他金属材料。
5.3常规试验试样数量不应少于5个，仲裁试验试样数量不应少于10个。国家技术监督局1992-12-12批准150
标注行业来免带堂
1993-10-01实施
6试样制备
GB/T13936—92
100.0±0.2

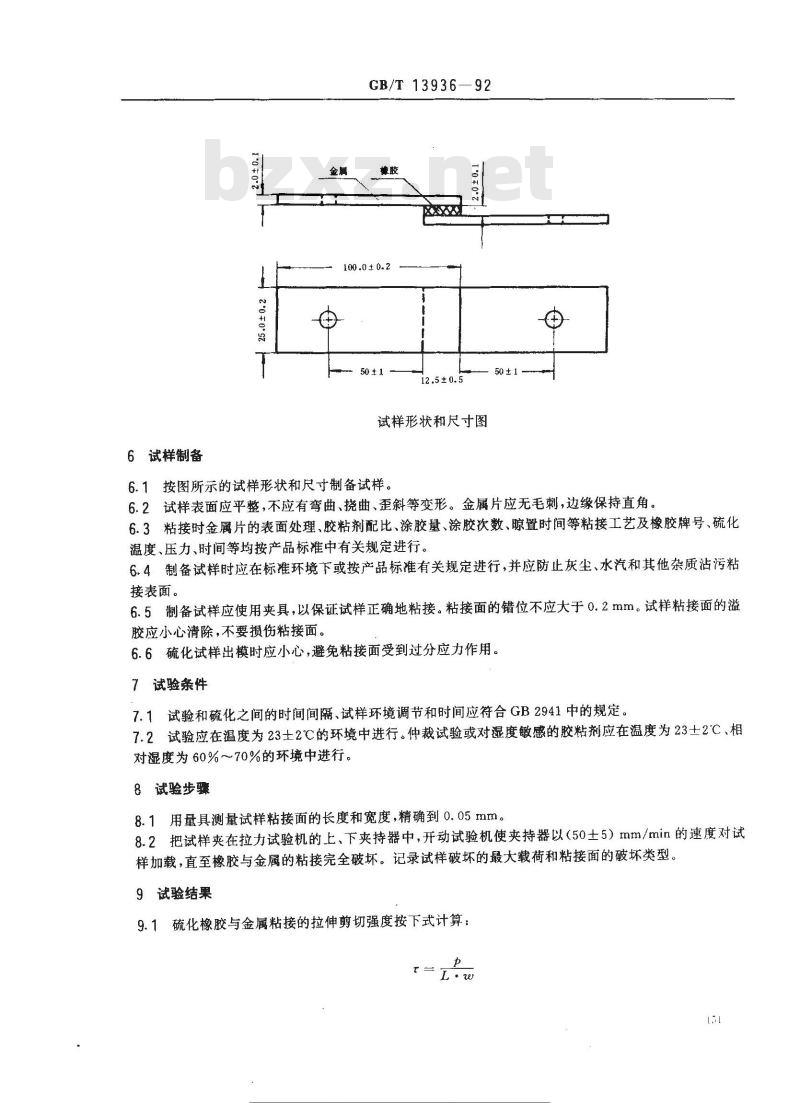

试样形状和尺寸图
6.1按图所示的试样形状和尺寸制备试样。6.2试样表面应平整，不应有弯曲、挠曲、歪斜等变形。金属片应无毛刺，边缘保持直角。6.3粘接时金属片的表面处理、胶粘剂配比、涂胶量、涂胶次数、晾置时间等粘接工艺及橡胶牌号、硫化温度、压力、时间等均按产品标准中有关规定进行。6.4制备试样时应在标准环境下或按产品标准有关规定进行，并应防止灰尘、水汽和其他杂质沾污粘接表面。
6.5制备试样应使用夹具，以保证试样正确地粘接。粘接面的错位不应大于0.2mm。试样粘接面的溢胶应小心清除，不要损伤粘接面。6.6硫化试样出模时应小心，避免粘接面受到过分应力作用。7试验条件
7.1试验和硫化之间的时间间隔、试样环境调节和时间应符合GB2941中的规定。7.2试验应在温度为23士2℃的环境中进行。仲裁试验或对湿度敏感的胶粘剂应在温度为23士2℃、相对湿度为60%~～70%的环境中进行。8试验步骤
8.1用量具测量试样粘接面的长度和宽度，精确到0.05mm。8.2把试样夹在拉力试验机的上、下夹持器中，开动试验机使夹持器以（50土5）mm/min的速度对试样加载，直至橡胶与金属的粘接完全破坏。记录试样破坏的最大载荷和粘接面的破坏类型。9试验结果
9.1硫化橡胶与金属粘接的拉伸剪切强度按下式计算：D
外标注行业资米免费卖
GB/T 13936--92Www.bzxZ.net
式中：——硫化橡胶与金属粘接的拉伸剪切强度，MPa；p
一试样剪切破坏的最大载荷，N；L—试样粘接面长度，mm；
一试样粘接面宽度，mm。

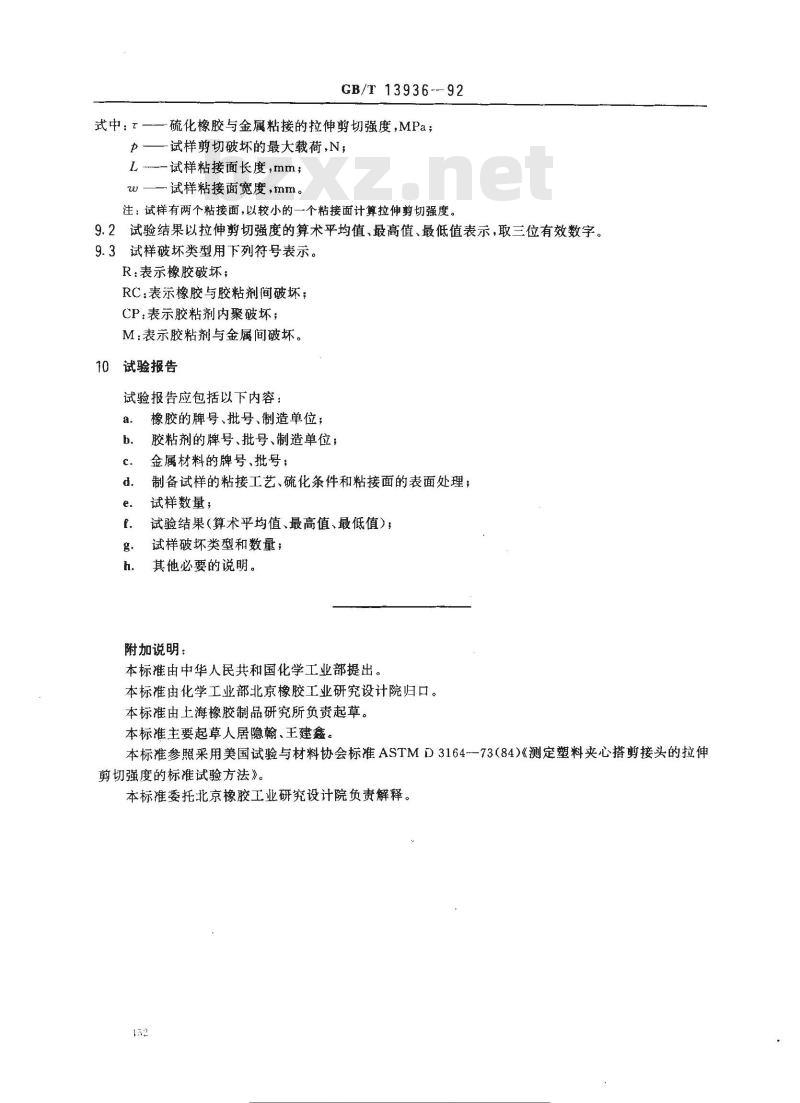

注：试样有两个粘接面，以较小的一个粘接面计算拉伸剪切强度。9.2试验结果以拉伸剪切强度的算术平均值、最高值、最低值表示，取三位有效数字。9.3试样破坏类型用下列符号表示。R：表示橡胶破坏；
RC:表示橡胶与胶粘剂间破坏；
CP:表示胶粘剂内聚破坏;
M：表示胶粘剂与金属间破坏。
10试验报告
试验报告应包括以下内容：
橡胶的牌号、批号、制造单位；胶粘剂的牌号、批号、制造单位；金属材料的牌号、批号；
制备试样的粘接工艺、硫化条件和粘接面的表面处理；试样数量；
试验结果（算术平均值、最高值、最低值），试样破坏类型和数量；
其他必要的说明。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准由上海橡胶制品研究所负责起草。本标准主要起草人居隐翰、王建鑫。本标准参照采用美国试验与材料协会标准ASTMD3164--73(84)《测定塑料夹心搭剪接头的拉伸剪切强度的标准试验方法》。
本标准委托北京橡胶工业研究设计院负责解释。152
