【国家标准(GB)】 硫化橡胶裂口增长的测定

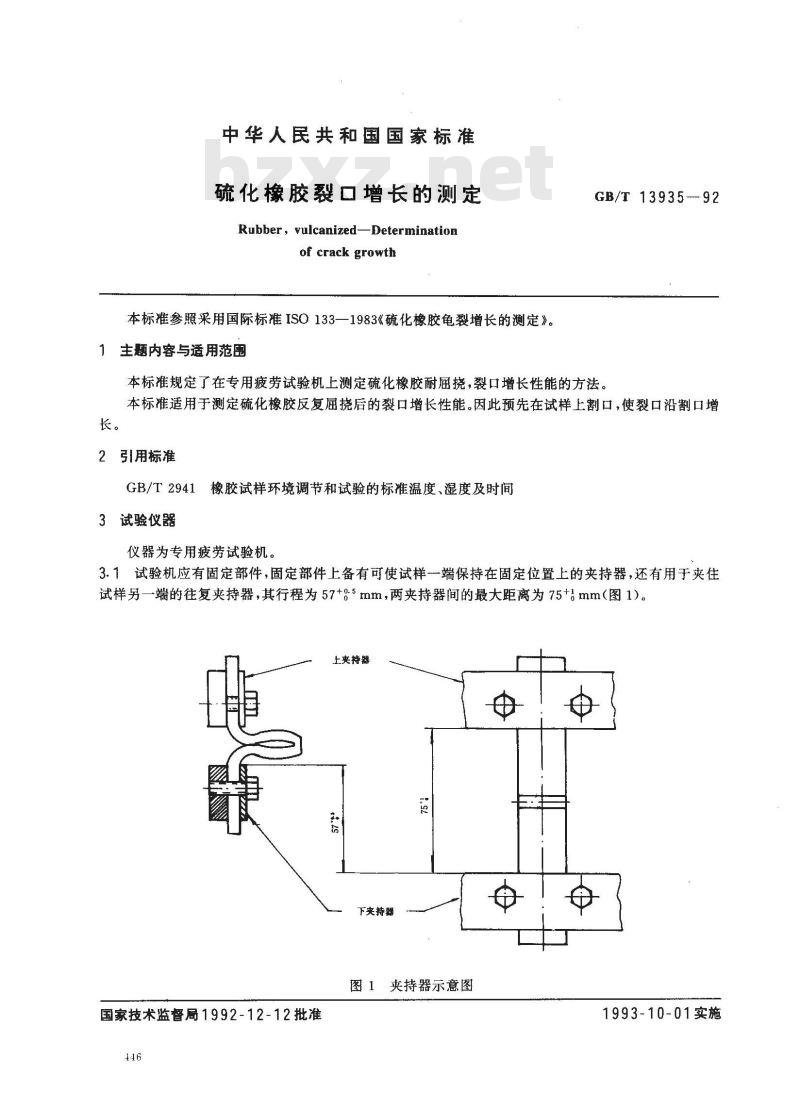

中华人民共和国国家标准
硫化橡胶裂口增长的测定
Rubber, vulcanized-Determinationof crack growth
本标准参照采用国际标准ISO133—1983《硫化橡胶龟裂增长的测定》。1主题内容与适用范围
GB/T 13935-92
本标准规定了在专用疲劳试验机上测定硫化橡胶耐屈挠，裂口增长性能的方法。本标准适用于测定硫化橡胶反复屈挠后的裂口增长性能。因此预先在试样上割口，使裂口沿割口增长。
2引用标准
GB/T2941橡胶试样环境调节和试验的标准温度、湿度及时间3试验仪器
仪器为专用疲劳试验机。
3.1试验机应有固定部件，固定部件上备有可使试样-一端保持在固定位置上的夹持器，还有用于夹住试样另一端的往复夹持器，其行程为57+g§mm，两夹持器间的最大距离为75+。mm（图1)。上夹持器
国家技术监督局1992-12-12批准446
图1夹持器示意图
1993-10-01实施
GB/T13935-92

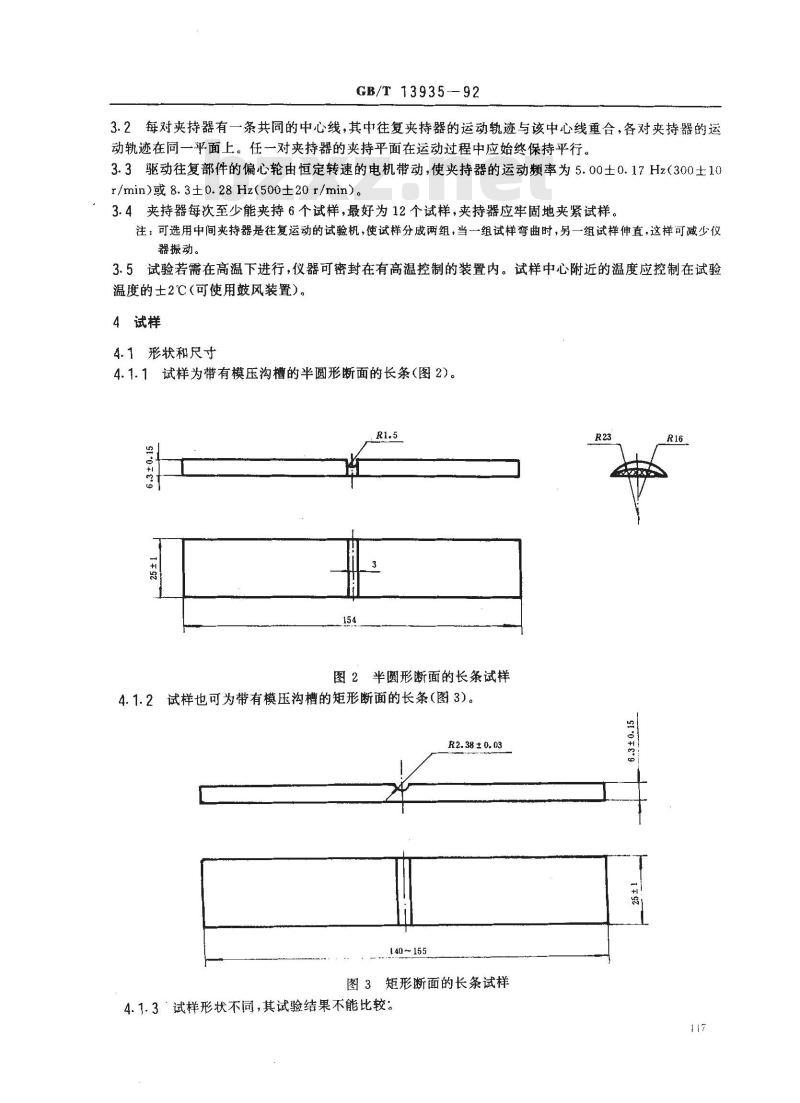

3.2每对夹持器有一条共同的中心线，其中往复夹持器的运动迹与该中心线重合，各对夹持器的运动轨迹在同一平面上。任一对夹持器的夹持平面在运动过程中应始终保持平行。3.3驱动往复部件的偏心轮由恒定转速的电机带动，使夹持器的运动频率为5.00士0.17Hz（300士10r/min)或8.3±0.28Hz(500±20 r/min)。3.4夹持器每次至少能夹持6个试样，最好为12个试样，夹持器应牢固地夹紧试样。注；可选用中间夹持器是往复运动的试验机，使试样分成两组，当一组试样弯曲时，另一组试样伸直，这样可减少仪器振动。
3.5试验若需在高温下进行，仪器可密封在有高温控制的装置内。试样中心附近的温度应控制在试验温度的士2℃（可使用鼓风装置）。4试样
4.1形状和尺寸
4.1.1试样为带有模压沟槽的半圆形断面的长条（图2)。R1.5
图2半圆形断面的长条试样
4.1.2试样也可为带有模压沟槽的矩形断面的长条（图3)。R2.38 ±0.03
图3矩形断面的长条试样
4.1.3‘试样形状不同，其试验结果不能比较。sr-0F89
GB/T13935—92

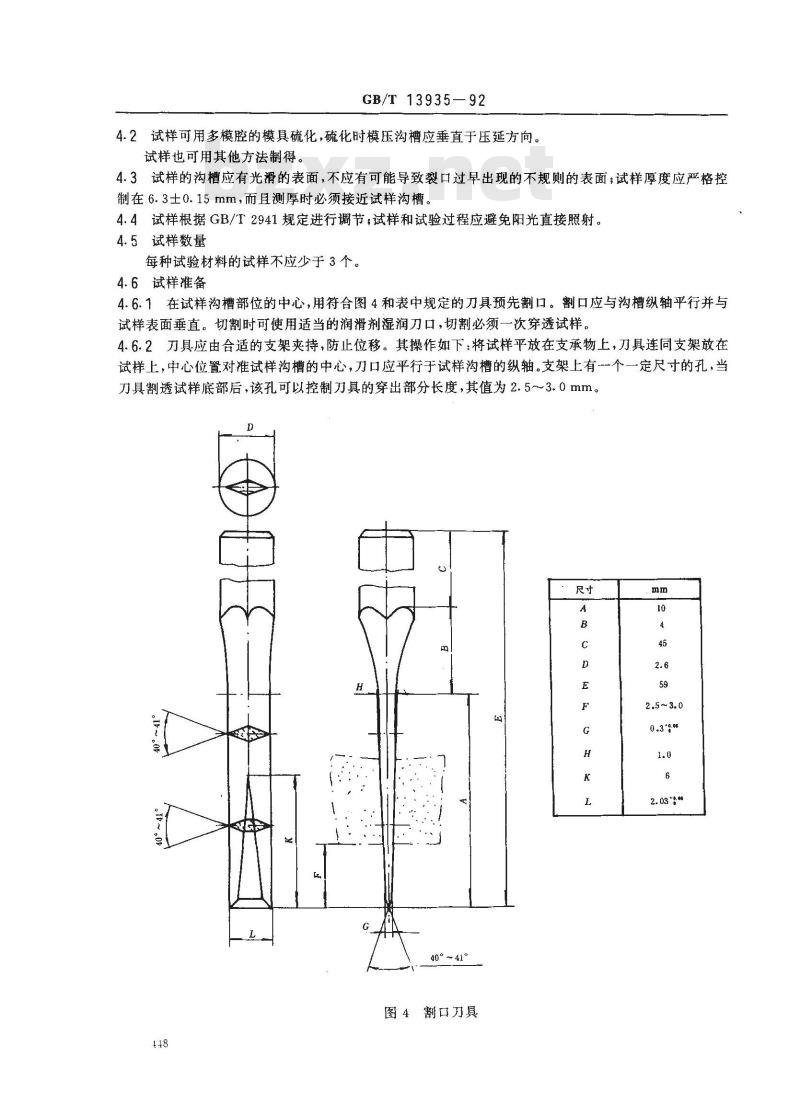

4.2试样可用多模腔的模具硫化，硫化时模压沟槽应垂直于压延方向。试样也可用其他方法制得。
4.3试样的沟槽应有光滑的表面，不应有可能导致裂口过早出现的不规则的表面；试样厚度应严格控制在6.3士0.15mm，而且测厚时必须接近试样沟槽。4.4试样根据GB/T2941规定进行调节：试样和试验过程应避免阳光直接照射。4.5试样数量
每种试验材料的试样不应少于3个。4.6试样准备
4.6.1在试样沟槽部位的中心，用符合图4和表中规定的刀具预先割口。割口应与沟槽纵轴平行并与试样表面垂直。切割时可使用适当的润滑剂湿润刀口，切割必须一次穿透试样。4.6.2刀具应由合适的支架夹持，防止位移。其操作如下：将试样平放在支承物上，刀具连同支架放在试样上，中心位置对准试样沟槽的中心，刀口应平行于试样沟槽的纵轴。支架上有一个一定尺寸的孔，当刀具割透试样底部后，该孔可以控制刀具的穿出部分长度，其值为2.5～3.0mm。尺寸
40°～41°
图4割口刀具

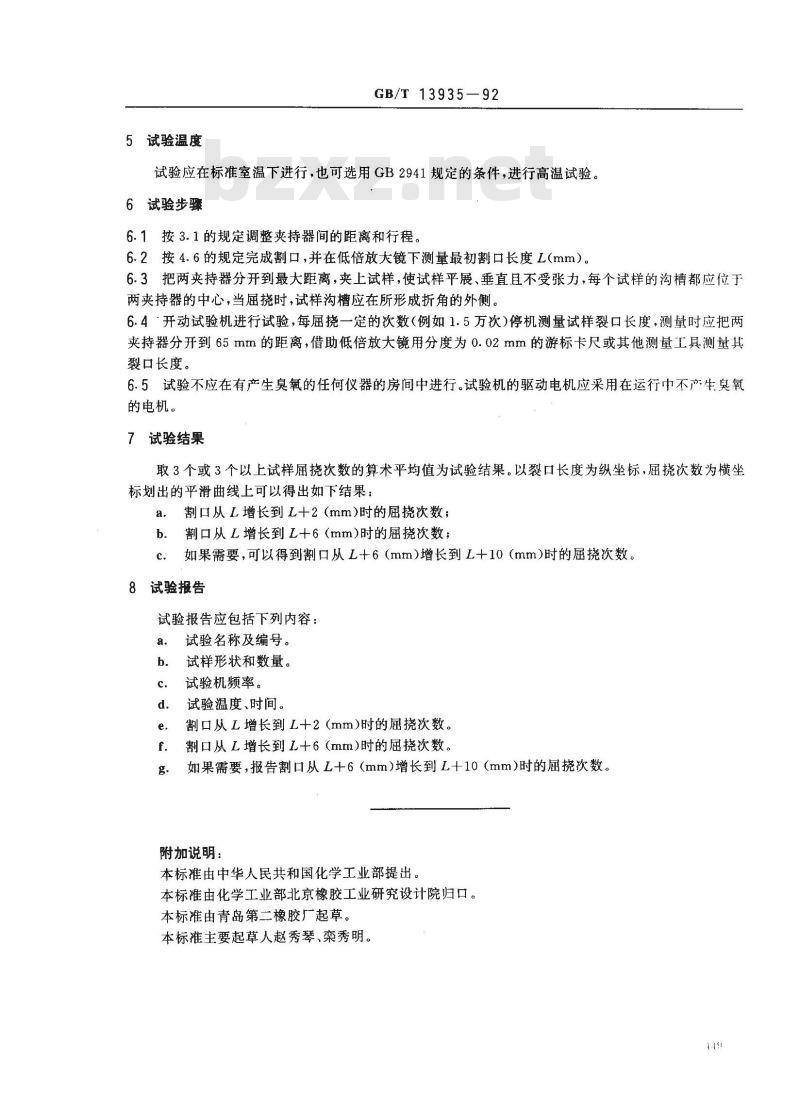

5试验温度
GB/T 13935—92
试验应在标准室温下进行，也可选用GB2941规定的条件，进行高温试验。6试验步骤
6.1按3.1的规定调整夹持器间的距离和行程。6.2按4.6的规定完成割口，并在低倍放大镜下测量最初割口长度L(mm）。6.3把两夹持器分开到最大距离，夹上试样，使试样平展、垂直且不受张力，每个试样的沟槽都应位于两夹持器的中心，当屈挠时，试样沟槽应在所形成折角的外侧。6.4开动试验机进行试验，每屈挠一定的次数（例如1.5万次）停机测量试样裂口长度，测量时应把两夹持器分开到65mm的距离，借助低倍放大镜用分度为0.02mm的游标卡尺或其他测量工具测量其裂口长度。
6.5试验不应在有产生臭氧的任何仪器的房间中进行。试验机的驱动电机应采用在运行中不产生臭氧的电机。
7试验结果
取3个或3个以上试样屈挠次数的算术平均值为试验结果。以裂口长度为纵坐标，屈挠次数为横坐标划出的平滑曲线上可以得出如下结果；a.割口从L增长到L十2（mm)时的屈挠次数；割口从L增长到L+6（mm）时的屈挠次数；b.
如果需要，可以得到割口从L+6（mm）增长到L+10（mm）时的屈挠次数。8试验报告
试验报告应包括下列内容：
试验名称及编号。
试样形状和数量。
试验机频率。
试验温度、时间。Www.bzxZ.net
割口从L增长到L+2（mm）时的屈挠次数。割口从L增长到L+6（mm)时的挠次数。如果需要，报告割口从L+6（mm）增长到L+10（mm）)时的屈挠次数。g.
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由化学工业部北京橡胶工业研究设计院归口。本标准由青岛第二橡胶厂起草。本标准主要起草人赵秀琴、栾秀明。
