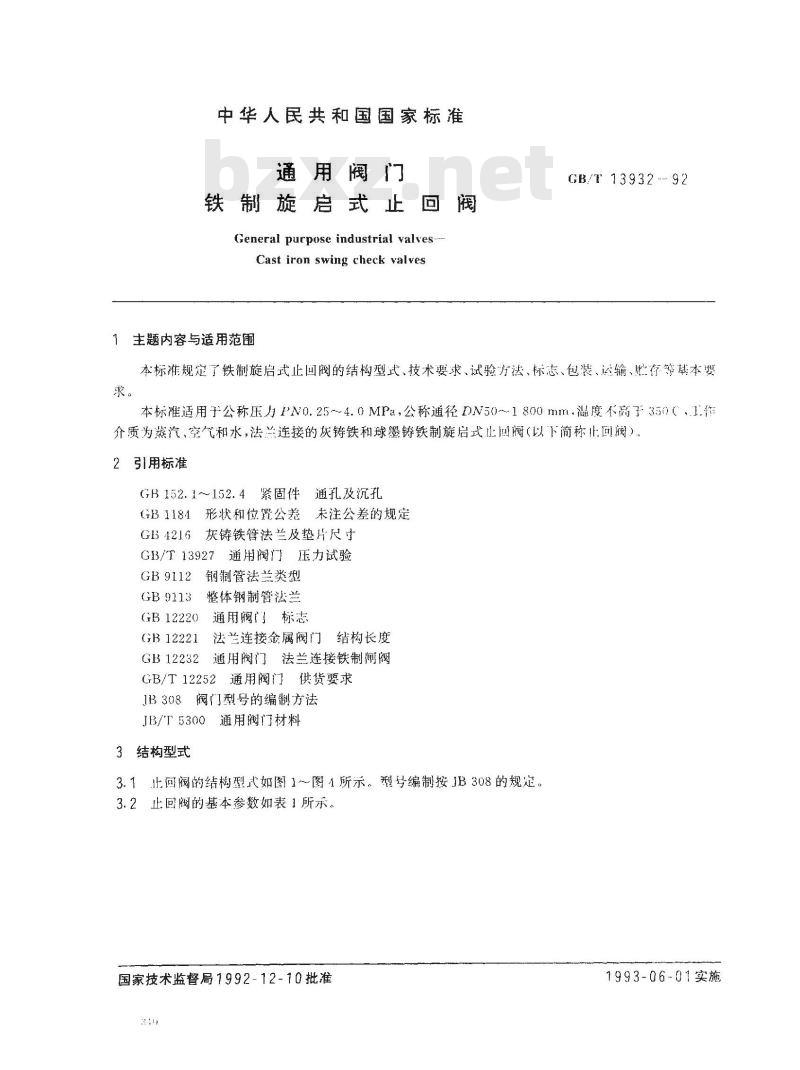

中华人民共和国国家标准
通用阀门
铁制旋启式止回阀
General purpose industrial valves.Cast iron swing check valves1主题内容与适用范围
GB/T 13932 ---92
本标准规定了铁制旋启式止回阀的结构型式、技术要求、试验方法、标志、包装、达输、此存等基本要求。
本标准适用于公称压力PN0.25~4.0MPa，公称通径DN50~~1800mm.温度不高子350C，1作介质为蒸汽、空气和水，法兰连接的灰铸铁和球墨铸铁制旋启式止回阀（以下简称止回阀）引用标准
GB152.1～152.4紧固件通孔及沉孔GB1184、形状和位置公差未注公差的规定GB4216灰铸铁管法兰及垫片尺寸GB/T13927通用阀门压力试验
GB9112钢制管法兰类型
GB9113整体钢制管法兰
GB12220
通用阀门标志
GB12221
GB 12232
法兰连接金属阀门结构长度
通用阀门法兰连接铁制闸阀
GB/T12252通用阀门供货要求
阀门型号的编制方法
JB/T5300通用阀门材料
3结构型式
3.1止回阀的结构型式如图1～图4所示。型号编制按JB308的规定。3.2止回阀的基本参数如表1所示。国家技术监督局1992-12-10批准1993-06-01实施
GB/T13932—·92

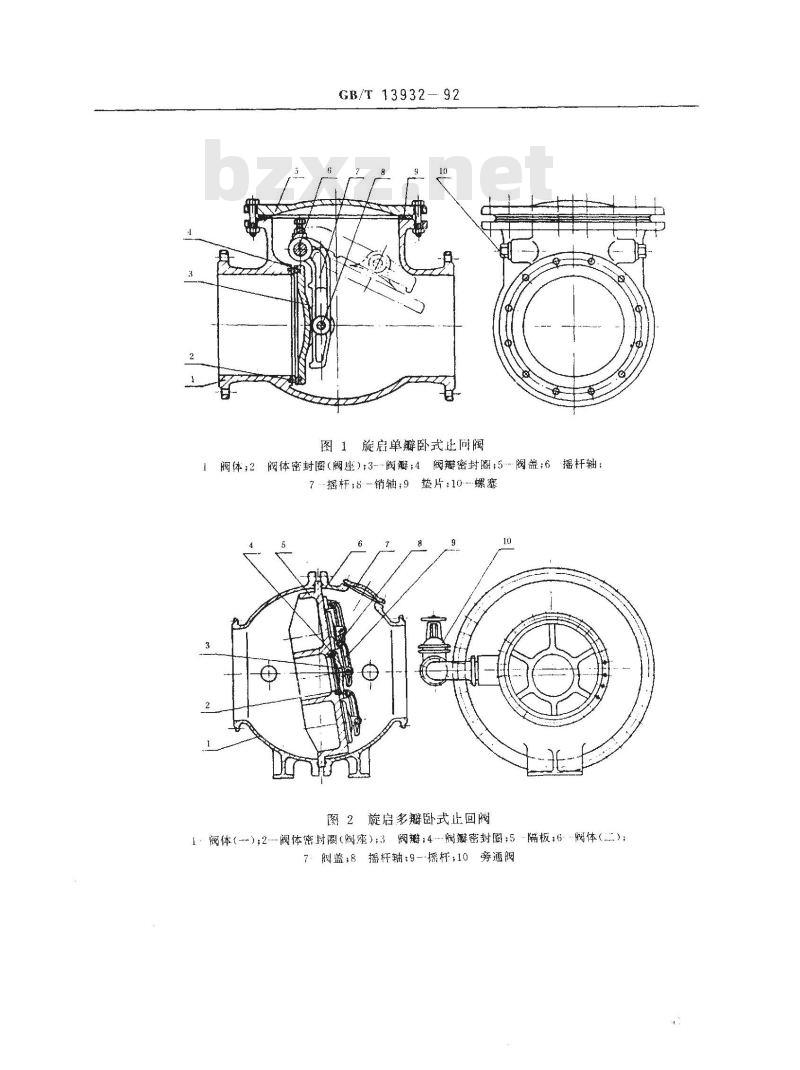

图1旋启单瓣卧式出间阀
1阀体；2阀体密封圈（阀座）：3-阀瓣;4阀瓣密封圈;5阀靠;6摇杆轴：7-摇杆；8-销轴：9垫片：10螺塞10
图2旋启多瓣卧式止回阀
1阀体（-）；2--阀体密封圈（阀座）：3阀瓣：4-阀辫密封圈；5隔板；6阀体）：7：阀蓝；8摇杆轴：9--摇杆10旁通阀公
GB/T 13932

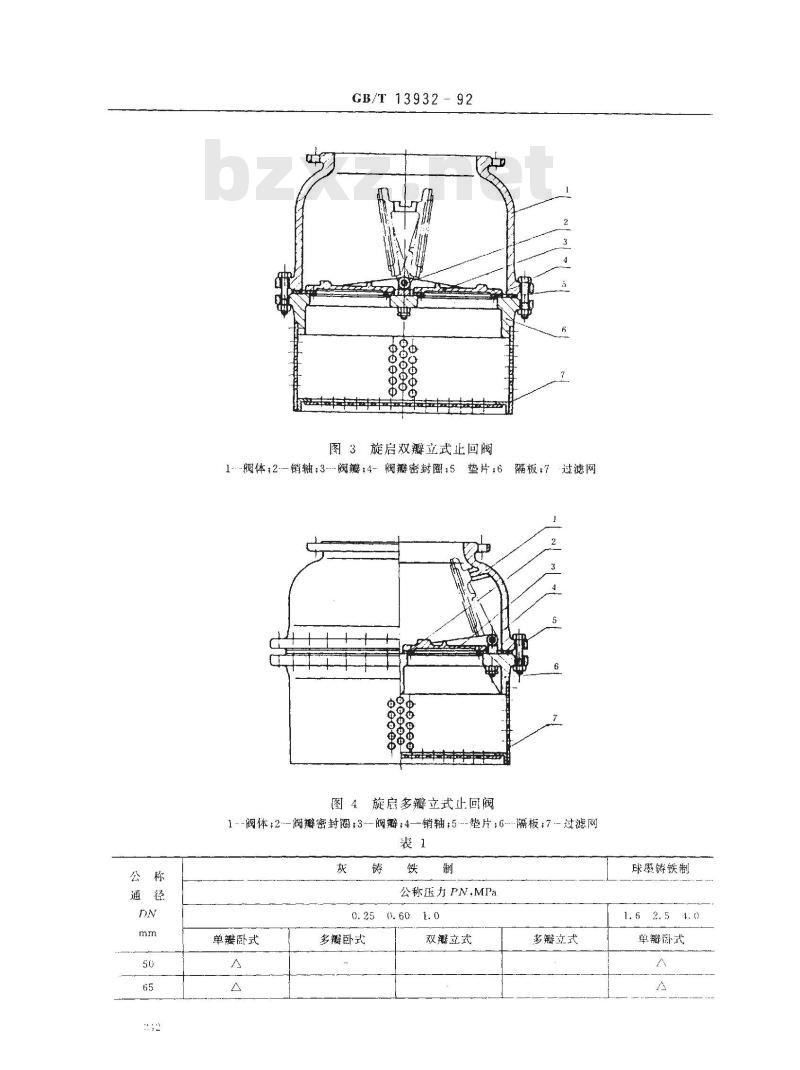

图3旋启双瓣立式止回阀
1-阀体；2销轴；3-阀瓣4-阀瓣密封圈；5垫片；6隔板：7-过滤网图4旋启多瓣立式止回阀
1阀体；2--阀瓣密封圈；3-阀瓣；4—销轴；5--垫片；6-隔板：7--过滤网表1
单瓣卧式
多瓣卧式
公称压力PN,MPa
双瓣立式
多瓣立式
球铸铁制
单瓣卧式
单瓣卧式
注：立式止回阀也称作底阀
4技术要求
4.1压力-温度等级
GB/T13932-—92

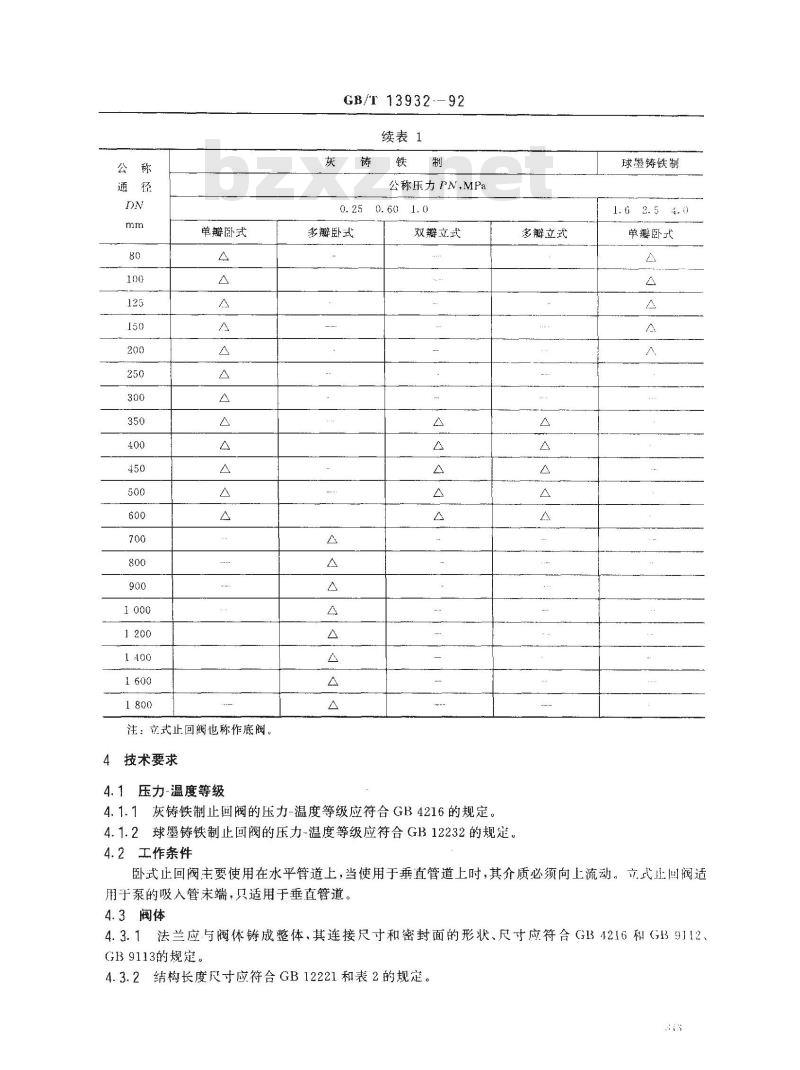

续表1
多瓣卧式
公称压力PN,MPa
双瓣立式
4.1.1灰铸铁制止回阀的压力-温度等级应符合GB4216的规定。4.1.2球墨铸铁制止回阀的压力-温度等级应符合GB12232的规定。4.2工作条件
多瓣立武
球墨铸铁制
1.6 2.5 4.0
单瓣卧式
卧式止回阀主要使用在水平管道上，当使用于垂直管道上时，其介质必须向上流动。立式正回阀适用于泵的吸人管末端，只适用于垂直管道。4.3阀体
4.3.1法兰应与阀体铸成整体，其连接尺寸和密封面的形状、尺寸应符合GB4216和（GB9112、GB9113的规定。

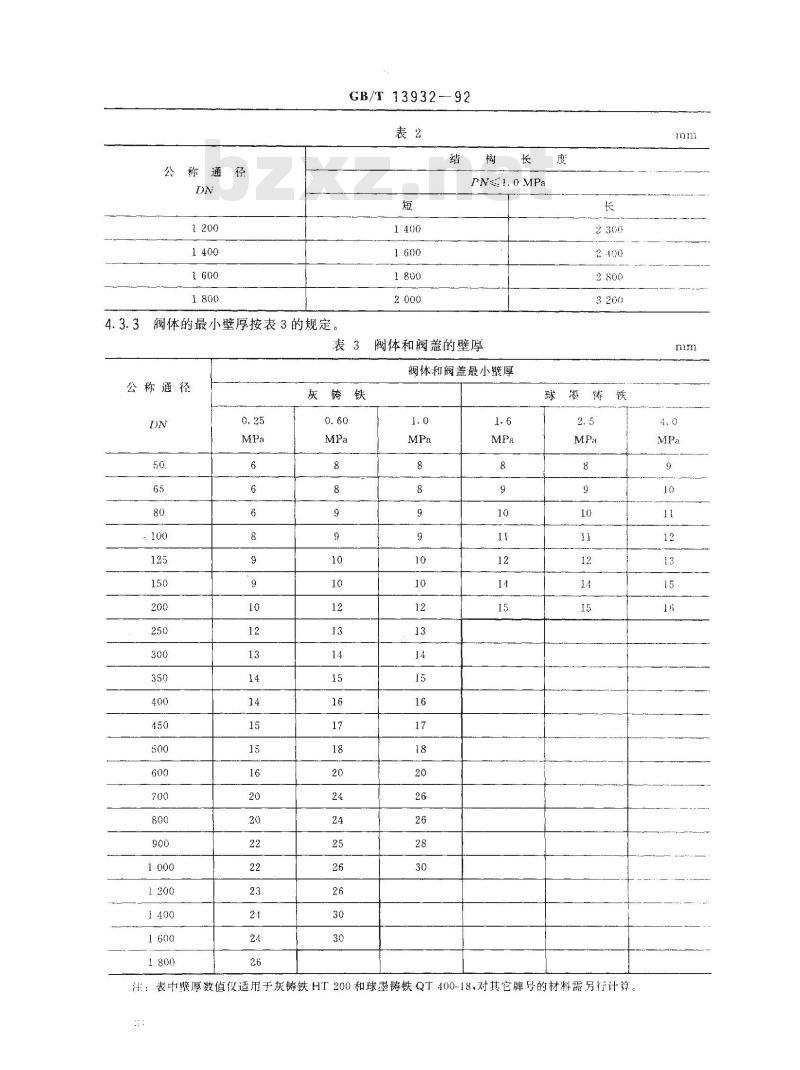

4.3.2结构长度尺寸应符合GB12221和表2的规定。通径免费标准下载网bzxz
4.3.3阀体的最小壁厚按表3的规定。GB/T13932--92
PN1. 0 MPa
阀体和阀盖的壁厚
阀体和阀盖最小厚
公称通径
翠铸铁
注：表中壁厚数值仪适用于灰铸铁HT200和球铸铁QT400-18.对其它牌号的材料需另行计算。mmi
GB/T 13932—92
4.3.4端法的密封面应机互平行，其平行度按GB1184的12级精度。4.3.5端法螺栓孔d.的轴线相对于法兰内孔轴线的位置度公差按表4的规楚。表4
螺孔直径do
11, 0~~17. 5
22.0~30.0
33.0~~48.0
56.0~62,0
位置度公差邮
4.3.6公称压力PN≥2.5MPa的阀体的端法兰和中法兰应为圆形的，其背面应加工或按GB152.1～152.4的规定平。
4.3.7体腔内各处流道截面积，不得小于公称通径的截面积。4.3.8阀座的内径（单瓣式)应与阀体的通径相等。4.3.9阀体上应设有限制阀瓣开启的机构，以便介质逆流时易于关闭.4.4阀盖
4.4.1阀盖的最小壁厚按表3的规定。4.4.2阀盖与阀体的连接为法兰式，法兰密封面的型式除公称压力PN≤2.5MPa可采用平面式外，其它可采用凸叫式，样槽式或梯形槽式，但应在订货合同中注明。4.4.3公称压力PN≥2.5MPa的阀盖法兰应是圆形的，其背面应加T或按GB152.1~152.4的规定平。
4.4.4阀盖与阀体的连接螺钉（或螺柱)数量不得少于4个。4.5阀座和阀瓣
4.5.1阀座与阀体、阀瓣密封圈与阀瓣的结合可采用任何形式，但必须保证使用中不松动、不脱落，结台处不泄漏。
4.5.2阀座和阀瓣密封圈也可在阀体或阀瓣上直接加工或堆焊其它金属后加工出，其堆焊层加下后的厚度不得小于2mm。
4.6摇杆
摇杆与阀瓣及阀体的连接必须转动灵活，并保证密封可靠，在使用中不脱落4.7其它
4.7.1过滤网上过滤孔的总面积应大于公称通径面积的1.5倍。4.7.2根据用户要求，止回阀可设置各种形式的缓冲装置。4.8材料
:回阀主要零件的材料按JB/T5300的规定选用。5试验方法
正回阀的压力试验按GB/T13927的规定。6标志、包装、运输、贮存
6.1止回阀的标志按GB12220的规定。6.2止回阀的包装、运输、些存按GB/T12252的规定。3.4.
附加说明：
GB/T13932
本标准由中华人民共和国机械电子工业部提出、本标准由机械电子工业部合肥通用机械研究所归口。本标准由铁岭阀门厂负责起草。本标准主要起草人王月亮、吴宏年本标准委托机械电子工业部合肥通用机械研究所负责解释316
