【国家标准(GB)】 通用阀门 压力试验

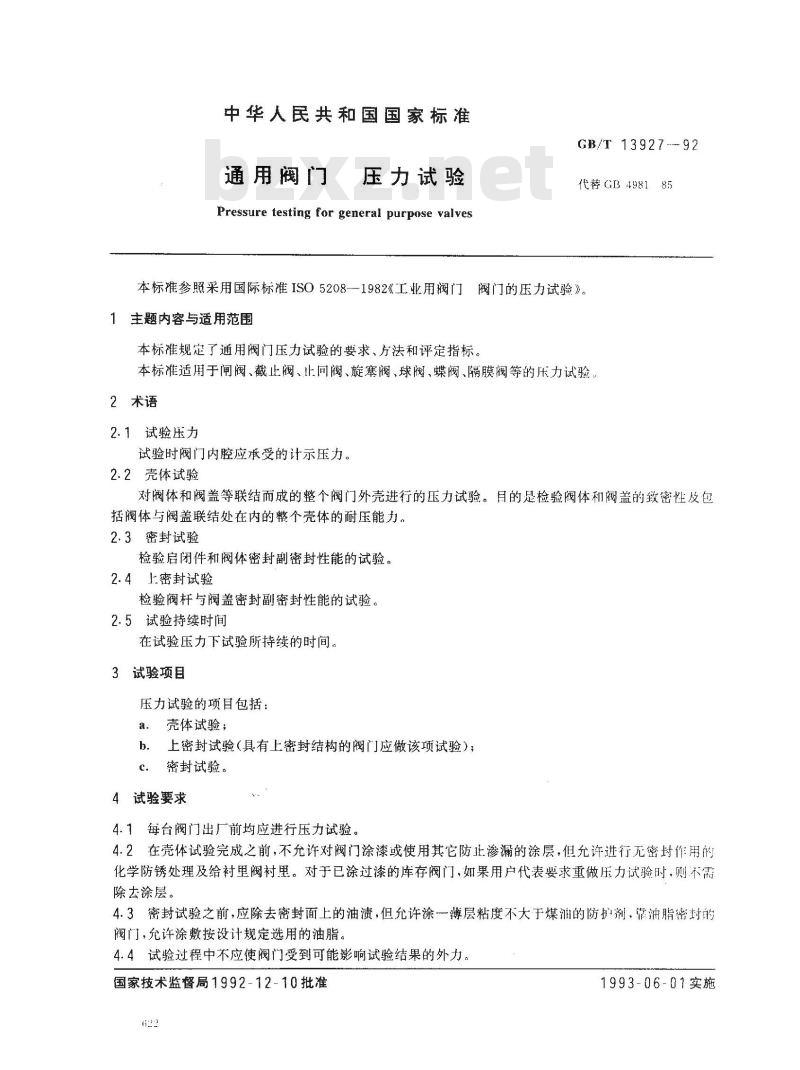

中华人民共和国国家标准
通用阀门
压力试验
Pressure ftesting for general purpose valvesGB/T 13927 -- 92
代替 GB 498185
本标准参照采用国际标准ISO5208—1982《工业用阀门阀门的压力试验》。1主题内容与适用范围
本标准规定了通用阀门压力试验的要求、方法和评定指标。本标准适用于闸阀、截止阀、止回阀、旋塞阀、球阀、蝶阀、隔膜阀等的压力试验。2术语
2.1试验压力
试验时阀门内腔应承受的计示压力。2.2壳体试验
对阀体和阀盖等联结而成的整个阀门外壳进行的压力试验。目的是检验阀体和阀盖的致密性及包括阀体与阀盖联结处在内的整个壳体的耐压能力。2.3密封试验
捡验启闭件和阀体密封副密封性能的试验。2.4上密封试验
检验阀杆与阀盖密封副密封性能的试验。2.5试验持续时间
在试验压力下试验所持续的时间。3试验项目
压力试验的项目包括：
壳体试验：
上密封试验（具有上密封结构的阀门应做该项试验）；密封试验。
4试验要求
4.1每台阀门出厂前均应进行压力试验，4.2在壳体试验完成之前，不允许对阀门涂漆或使用其它防止渗漏的涂层，但允许进行无密封作用的化学防锈处理及给衬里阀衬里。对于已涂过漆的库存阀门，如果用户代表要求重做压力试验时，则不需除去涂层。
4.3密封试验之前，应除去密封面上的油渍，但允许涂一薄层粘度不大于煤油的防护剂，靠油脂密封的阀门，允许涂敷按设计规定选用的油脂。4.4试验过程中不应使阀门受到可能影响试验结果的外力。国家技术监督局1992-12-10批准622
1993-06-01实施
GB/T 13927—92

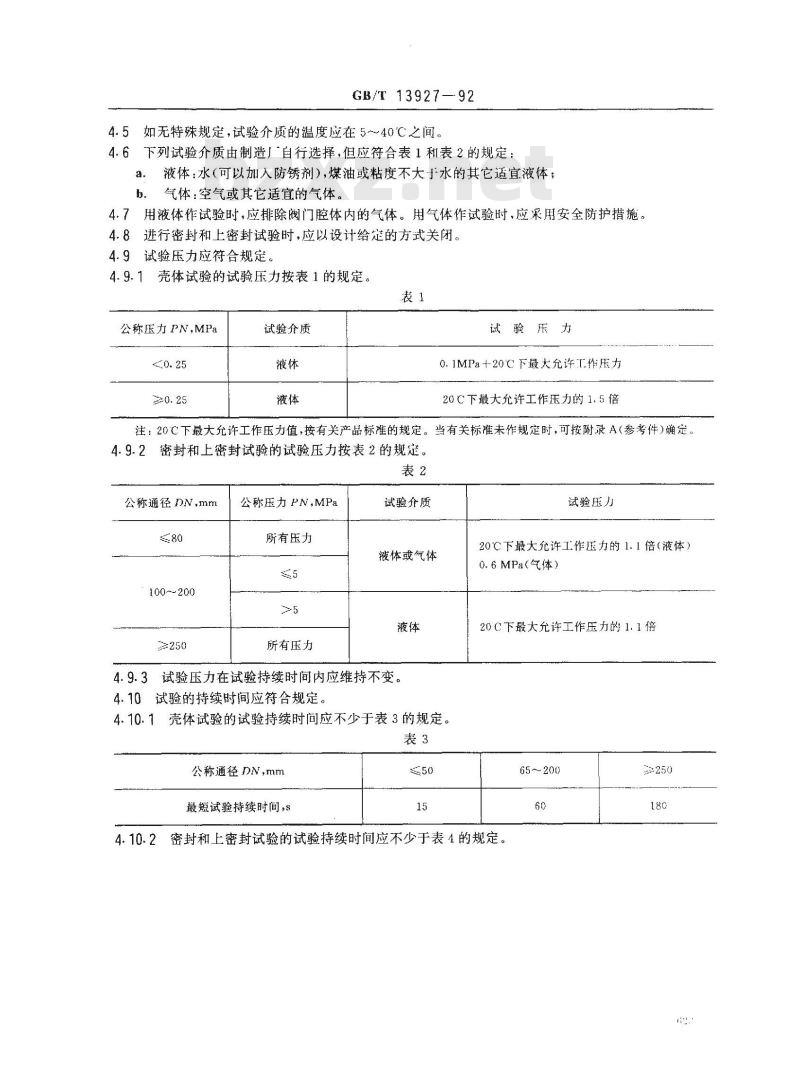

4.5如无特殊规定，试验介质的温度应在5~40℃之间。4.6下列试验介质由制造厂自行选择，但应符合表1和表2的规定：a。液体：水(可以加入防锈剂),煤油或粘度不大于水的其它适宜液体；b，气体：空气或其它适宜的气体。4.7用液体作试验时，应排除阀门腔体内的气体。用气体作试验时，应采用安全防护措施。4.8进行密封和上密封试验时，应以设计给定的方式关闭。4.9试验压力应符合规定
4.9.1壳体试验的试验压力按表1的规定。表1
公称压力PN,MPa
试验介质
试验压力
0.1MPa+20C下最大允许T作压力
20℃下最大允许工作压力的1.5倍注：20C下最大允许工作压力值，按有关产品标准的规定。当有关标准未作规定时，可按附录A（参考件）确定。4.9.2密封和上密封试验的试验压力按表2的规定。表2
公称通径DN，mm
100～200
≥250
公称压力PN,MPa
所有压力
所有压力
试验介质
液体或气体
4.9.3试验压力在试验持续时间内应维持不变。4.10试验的持续时间应符合规定，4.10.1壳体试验的试验持续时间应不少于表3的规定。表3
公称通径DN,mm
最短试验持续时间，s
试验压力
20℃下最大允许工作压力的1.1倍（液体）0.6MPa（气体）
20C下最大允许工作压力的1.1倍65~200

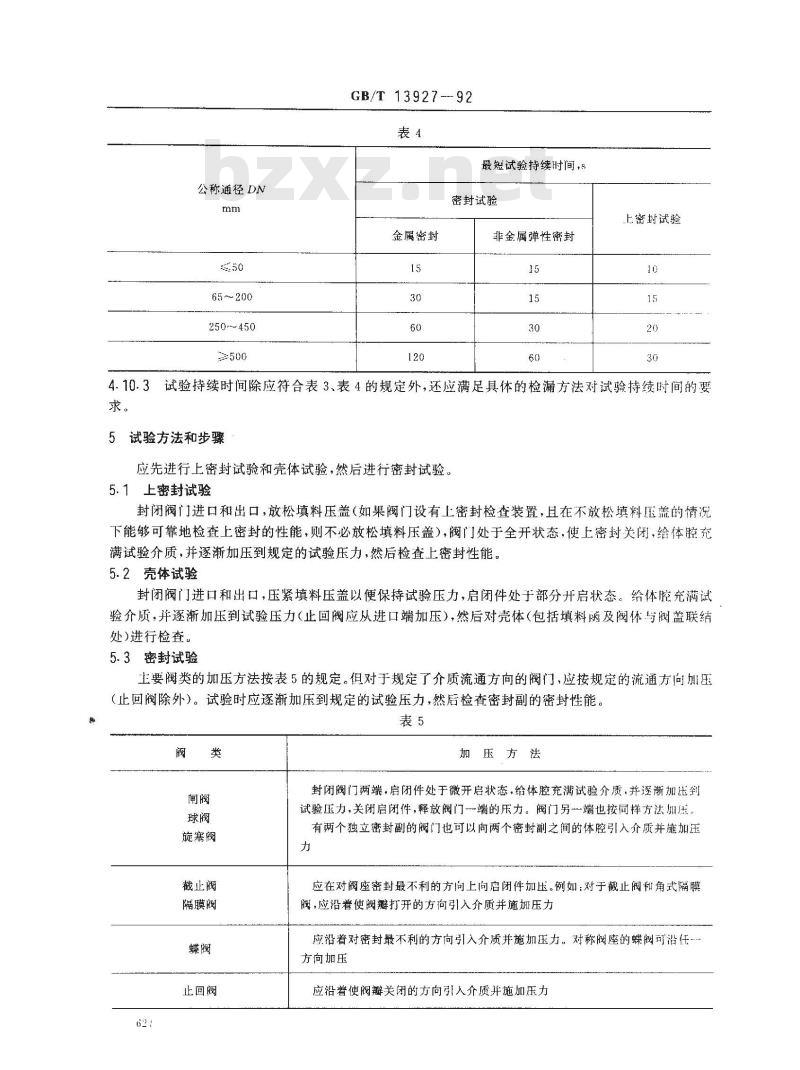

4.10.2密封和上密封试验的试验持续时间应不少于表4的规定。2250
公称通径DN
65~200
250450
GB/T1392792
最短试验持续时间，s
密封试验
金属密封
非金属弹性密封
上密封试验
4.10.3试验持续时间除应符合表3、表4的规定外，还应满足具体的检漏方法对试验持续时间的要求。
5试验方法和步骤
应先进行上密封试验和壳体试验，然后进行密封试验。5.1上密封试验
封闭阀门进口和出口，放松填料压盖（如果阀门设有上密封检查装置，且在不放松填料压盖的情况下能够可靠地检查上密封的性能，则不必放松填料压盖），阀门处于全开状态，使上密封关闭，给体腔充满试验介质，并逐渐加压到规定的试验压力，然后检查上密封性能。5.2壳体试验
封闭阀门进口和出口，压紧填料压盖以便保持试验压力，启闭件处于部分开启状态。给体腔充满试验介质，并逐渐加压到试验压力（止回阀应从进口端加压），然后对壳体（包括填料涵及阀体与阀盖联结处)进行检查。
5.3密封试验
主要阀类的加压方法按表5的规定。但对于规定了介质流通方向的阀门，应按规定的流通方向加压（止回阀除外）。试验时应逐渐加压到规定的试验压力，然后检查密封副的密封性能。表5
旋寨阀
截止阀
隔膜阀
止回阀
加压方法
封闭阀门两端，启闭件处于微开启状态，给体腔充满试验介质，并逐渐加压到试验压力，关闭启闭件，释放阀门端的力。阀门另一端也按同样方法加压。有两个独立密封副的阀门也可以向两个密封副之间的体腔引入介质并施加压力
应在对阀座密封最不利的方向上问启闭件加压。例如：对于截止阀和角式隔膜阀，应沿着使阀瓣打开的方向引入介质并施加压力应沿着对密封最不利的方向引入介质并施加压力。对称阀座的蝶阀可沿任一方向加压

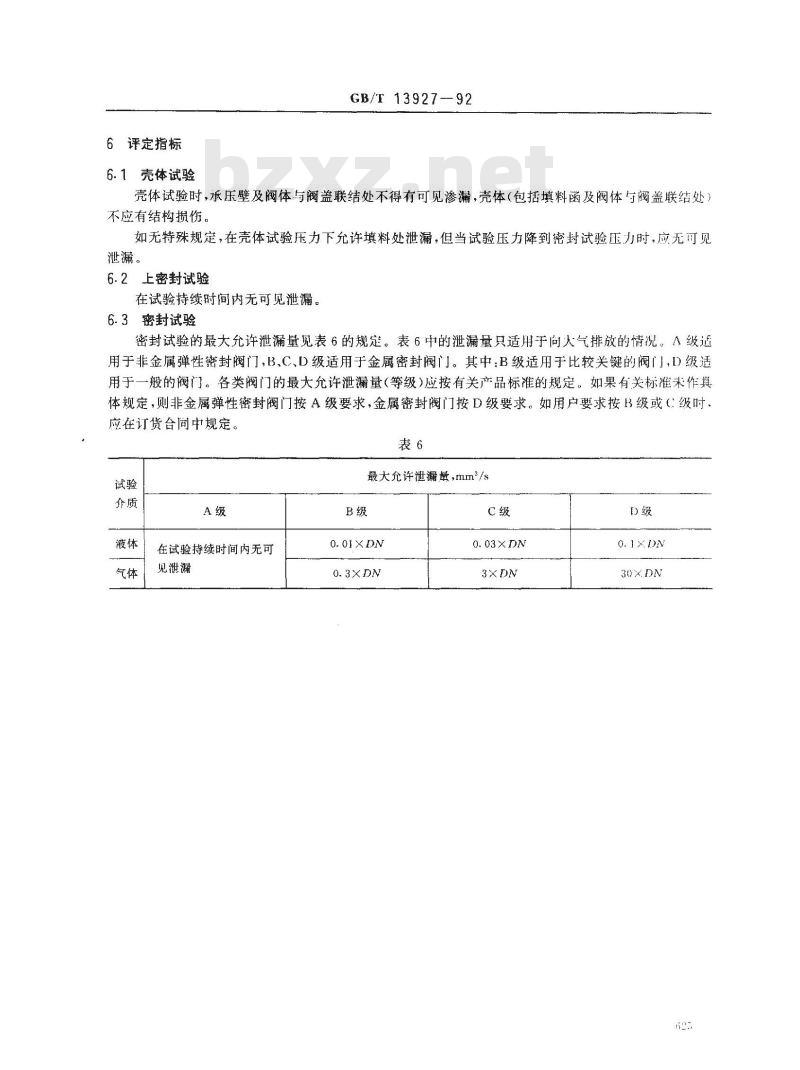

应沿着使阀瓣关闭的方向引入介质并施加压力6评定指标
6.1壳体试验
GB/T 13927--92
壳体试验时，承压壁及阀体与阀盖联结处不得有可见渗漏，壳体（包括填料函及阀体与阀盖联结处）不应有结构损伤。
如无特殊规定，在壳体试验压力下允许填料处泄漏，但当试验压力降到密封试验压力时，应无可见泄漏。
6.2上密封试验
在试验持续时间内无可见泄漏。6.3密封试验
密封试验的最大允许泄漏量见表6的规定。表6中的泄漏量只适用于向大气排放的情况。A级适用于非金属弹性密封阀门，B.C、D级适用于金属密封阀门。其中B级适用于比较关键的阀门，D级适用于一般的阀门。各类阀门的最大允许泄漏量（等级）应按有关产品标准的规定。如果有关标准未作体规定，则非金属弹性密封阀门按A级要求，金属密封阀门按D级要求。如用户要求按B级或（级时，应在订货合同中规定。
在试验持续时间内无可
见泄瀚
最大允许泄漏量，mm/s
锻钢阀门
GB/T 13927-92

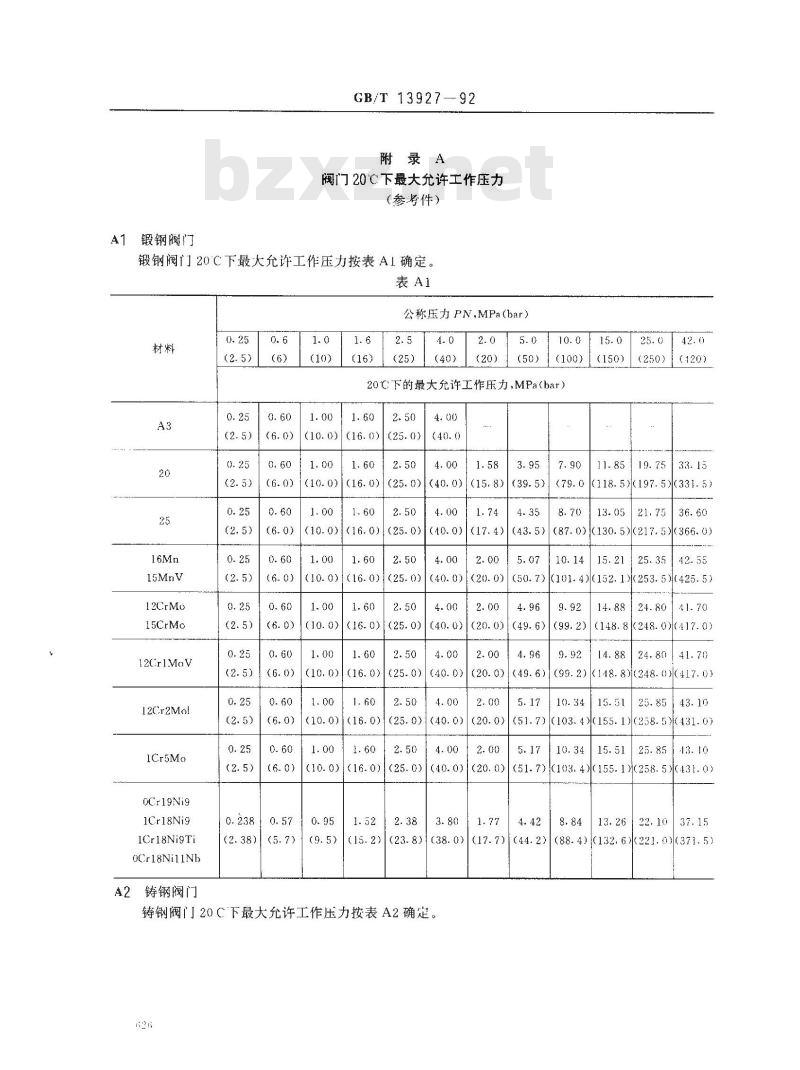

附录A
阀门20℃下最大允许工作压力
（参考件）
锻钢阀门20C下最大允许工作压力按表A1确定。表A1
公称压力PNMPa(bar）
12CrMo
15CrMo
12CrlMoV
12Cr2Mo!bzxz.net
1Cr5Mo
OCr19Ni9
1Cr18Ni9
1Cr18Ni9Ti
OCr18Ni11Nh
铸钢阀门
（25）
20C下的最大允许工作压力，MPa（har）1.60
(10.0)(16.0)
(10.0)/(16.0)
（39.5）
(17.4)(43.5)
(10.0)(16.0)(25.0)
(6. 0)(10. 0)
(20. 0)(50.7)
(118.5)197.5）
(217.5）
（366.0)
(101.4)(152.1)
（253.5）（425.5）
(16. 0)(25. 0)(40. 0)(20. 0)(49. 6)(99.2)
(25.0)（40.0)
(148.8k248.0)(417.0)
148.8)(248.0(417.0)
（51.7)103.4155.1)（258.5（431.0)(10.0)
(25.0)/(40.0)
(10. 0)(16. 0)/(25. 0)|(40. 0)（20.0)
(15.2)(23.8)
(51.7)（103.4（155.1)（258.5)（431.0)4.42
(17.7)(44.2)
(88.4) (132. 6)221. 0)(371. 5)(38.0)
铸钢阀门20C下最大允许工作压力按表A2确定。2
ZG230-450
7G20CrMo
ZG20CrMoV
ZG15Cr1M01V
ZG2Cr5Mo
ZG00Cr18Ni10
ZG0Cr18Ni9
ZG1Cr18Ni9
ZGOCr18Ni9Ti
ZGICr18Ni9Ti
GB/T 13927—92
公称压力PN，MPa(bar)
20C下的最大允许工作压力，MPa（bar）1.60
（25.0）
(250)(420)
（20.0）(50.7)
（101.4)（152.1)（253.5（425.5)2.00
(10. 0)|(16. 0) [(25. 0)(40. 0)[(20. 0)0.25
(51.7)(103.4)(155.1)(258.5)(431.0)8.7013.05
(43.5)(87.0)(130.5)(217.5366.C)(10. 0)/(16. 0)/(25. 0)/(40. 0)/(17. 4) 0.25
(10. 0)(16. 0)(25. 0)(40. 0)1.00
(16. 0)(25. 0)/(40. 0)
(6.0)(10.0)(16.0)(25.0)
(10. 0) /(16. 0) / (25. 0)
（5.0）
ZG0Cr18Ni12Mo2Ti
ZGJCr18Ni12Mo2Ti
ZG1Cr17Mn9Ni4
Mo3Cu2N
ZG1Cr18Mn13
Mo2CuN
(9.5)(15.2)
24.8041.70
(99.2)(148.8)(248.0)(417.0)
25. 35 12. 58
(20.0)(50.7)(101.4水152.)(253.5(125.5)2.00
(20.0)(51.7)（103.4)（155.1)（258.5水131.0）2.00
15. 5125.85
(40.0)(20.0)(51.7)(103.4(155.1)(258.5431.0)3.31
12.4120.68
(33.1)(16.5)(41,4)(82.7)(124.1)(206.8)(347.4)(20.7)
(23.8)(38.0)(17.7)(44.2)(88.4)(132.6)(221.0)(371.5)2.50
14.88 24.8011 70
(40.0)(20.0)
(49.6)(99.2)148.8（248.0)(417.0)(16. 0)/(25. 0)
[(10. 0)|(16. 0)(25. 0)|(40. 0)10.3415.51
25.8543.10
[(51.7)(103.4)(155.1)(258.5)(431.0)1.00
9.92114-8821.8041.70
[(20.0)(49.6)|(99.2) (148.8(248. 0)(417.0)1(6. 0) |(10. 0)|(16. 0)
(25. 0)[(40. 0)
球爆铸铁阀门
球整铸铁阀门20℃下最大允许工作压力按表A3确定。A4
QT400-15
QT400-18
QT450-10
QT500-7
QT600-3
灰铸铁阀门
GB/T 13927 --92
公称压力PN，MPa(bar）
20℃下的最大允许工作压力，MPa(bar）1.75
灰铸铁阀门20℃下最大允许工作压力按表A4确定。表A4
公称压力PN,MPa(bar）
20℃下的最大允许工作压力，MPa（bar）0.6
4，40
(25）
A5对于未列在表A1至表A4中的材料，可按具体的产品设计来确定阀门20C下的最大允许工作压力。
对于未列在表A1至表A4中的公称压力级，可按线性插人法确定阀门20C下的最大允许“工作压附加说明：
本标准由中华人民共和国机电子工业部提出。本标准由机械电子工业部全国阀门标准化技术委员会归口。本标准出机械电子工业部合肥通用机械研究所负责起草。本标准主要起草人邱晓来。
本标准委托机械电子工业部合肥通用机械研究所负责解释28
