【国家标准(GB)】 对振动烈度测量仪的要求

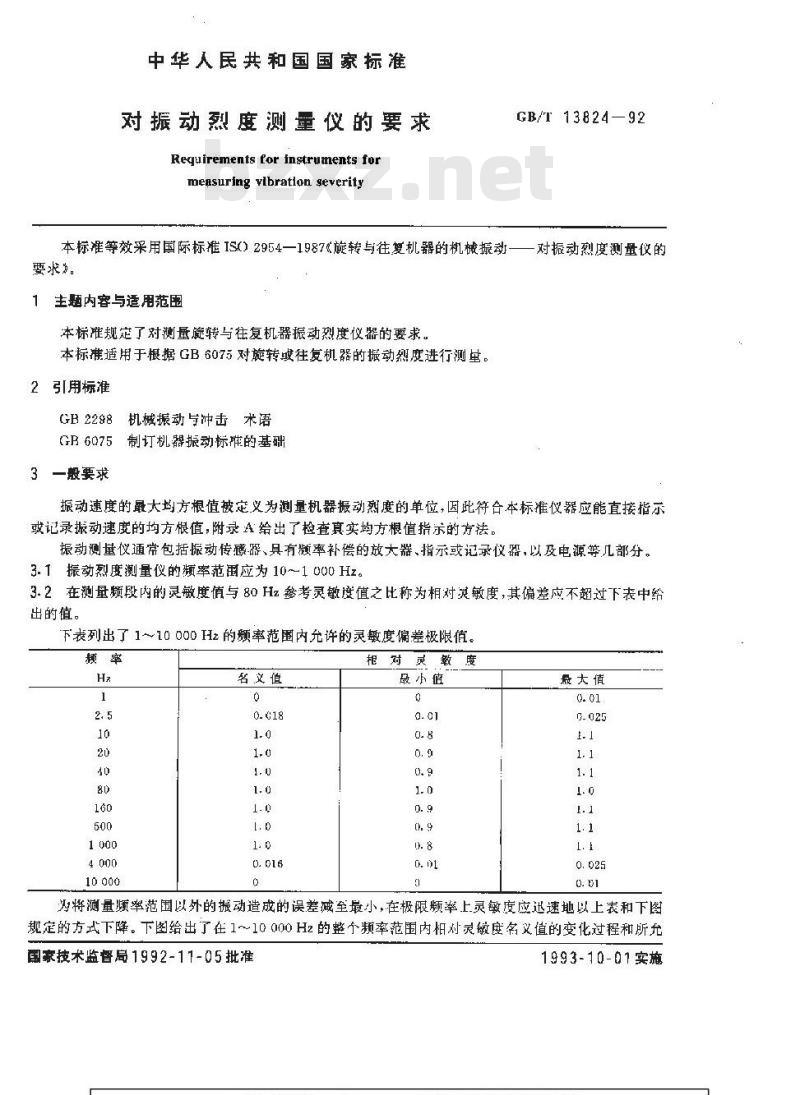

中华人民共和国国家标准
对振动烈度测量仪的要求
Requirements for instruments formeasuring vlbratlon severity本标准等效采用国际标准1S02954—1987旋转与往复机器的机械振动-要求》。
1主题内容与适用范围
本标推规定了对测量旋转与往复机器振动烈度仪器的要求。本标准适用于根据GB6075对旋转或往复机器的搬动烈度进行测量。2 引用标准
GB2298机械振动与冲击术语
GB6075制订机器振动标雄的基础3一般要求
GB/T13824—92
对振动烈度测量仪的
振动速度的最大均方根值被定义为测量机器振动烈度的单位，因此符合本标准仪器应能直接指示或记录振动速度的均方根值，附录A给出了检查真实均方根值指示的方祛。振动测量仪通常包括振动传感器、具有题率补偿的放大器、指示或记录仪器，以及电源等几部分。3.1振动烈度测量仪的频率范围应为 10~1 000Hz。3.2在测量频段内的灵敏度值与80Hz参考灵敏度值之比称为相对炎敏度，其偏差应不超过下表中给出的值。
下表列出了1~10000Hz的题率范围内允许的灵敏度偏差极限值。频率
10:000
名文值
相对灵数度
最小值
最大值
为将测量率范围以外的振动造成的误差减至最小，在极限频率上灵敏度应迅速地以上表和下图规定的方式下降。下图给出了在1～10000Hz的整个频率范围内相对灵缴度名义值的变化过程和所允图家技术监督局1992-11-05批准1993-10-01实施www.bzxz.net

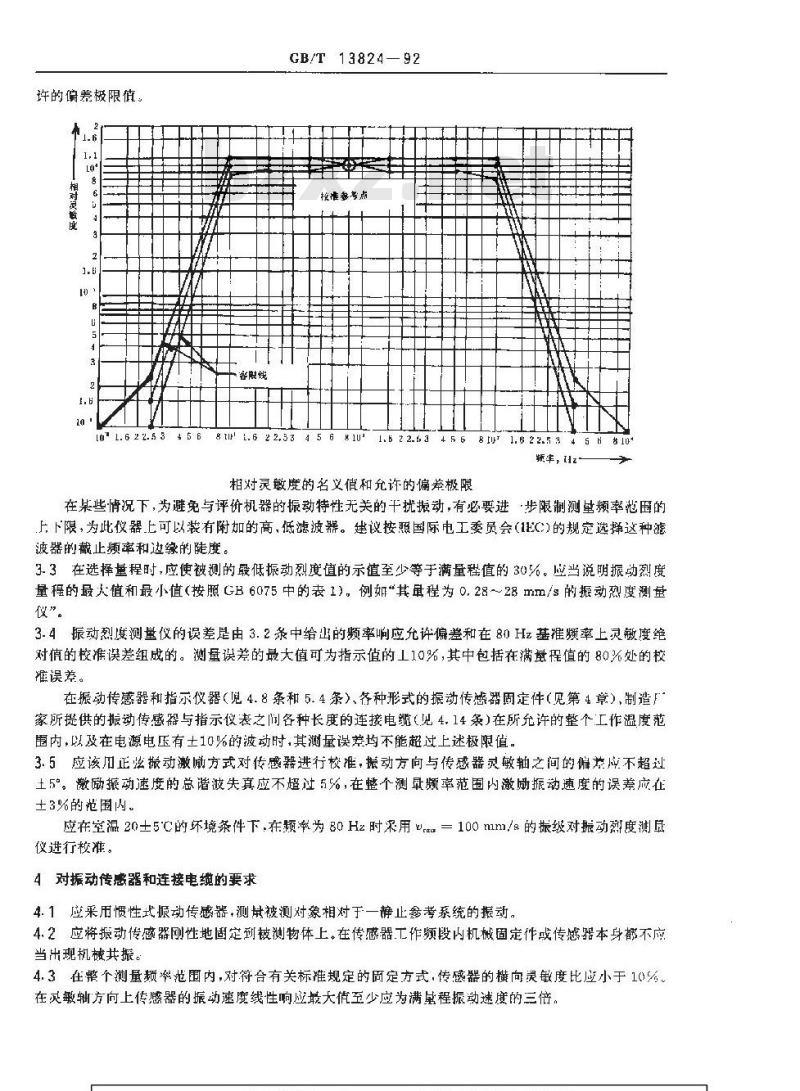

许的偏差极限值。
相对我散度
*容距线
GB/T13824—92
检准录考点
n1.622.5346681L.62238456#1u1.622.634568u1.622.5346810频车，z\
相对灵敏度的名义值和充许的偏差极限在某些情况下，为避免与评价机器的振动特性无关的干扰振动，有必要进“步限制测垫频率范围的上下限，为此仪器上可以装有附加的高，低滤波幕。建议按照国际电工委员会（1球)的规定选摔这种滤波器的截止频率和边缘的陡度。3.3在选择量程时，应使被测的最低振动烈度值的示值至少等于满量程值的30%。应当说明振动烈度量程的最大值和最小值（按照GB6075中的表1）。例如*其虽程为0.28～28mm/s的振动烈度测量”。
3.4振动烈度测量仪的误差是由3.2条中给出的频率响应允许偏差和在80Hz基推频率上灵敏度绝对值的校准误差组成的。测量误差的最大值可为指示值的工10%，其中包括在满基程值的80光处的校推误差。
在振动传感器和指示仪器（见4.8条和5.4条）、各种形式的振动传感器固定件（见第4章）、制造厂家所提供的振动传感器与指示仪表之间各种长度的连接电缆（见4.14条)在所允许的整个工作温度范围内，以及在电源电压有土10%的波动时，其测量误差均不能超过上述极限值。3.5应该川正炫振动激减方式对传感器进行校准，振动方向与传感器灵敏轴之间的偏差应不超过土5°。邀励振动速度的总谐波失真应不超过5%，在整个测量频率范围内激励振动速度的误差应在土3%的范围内。
应在室温20土5C的坏境条件下，在题率为80Hz时采用Vra=100n1m/s的振级对振动烈度谢仪避行校准。
4对握动传感器和连接电缆的要求4.1应采用惯性式振动传感器，测甘被测对象相对于一静止参考系统的振动。4.2应将振动传感器刚性地固定到被测物体上。在传感器工作频段内机械固定件或传感器本身郁不应当出现机械共振。
4.3在整个测量频率范围内，对符合有关标准规定的固定方式，传感器的横向灵敏度比应小于10%。在灭敏轴方向上传感器的振动速度线性响应最大值至少应为满程振动速度的三倍。GR/T13824--92

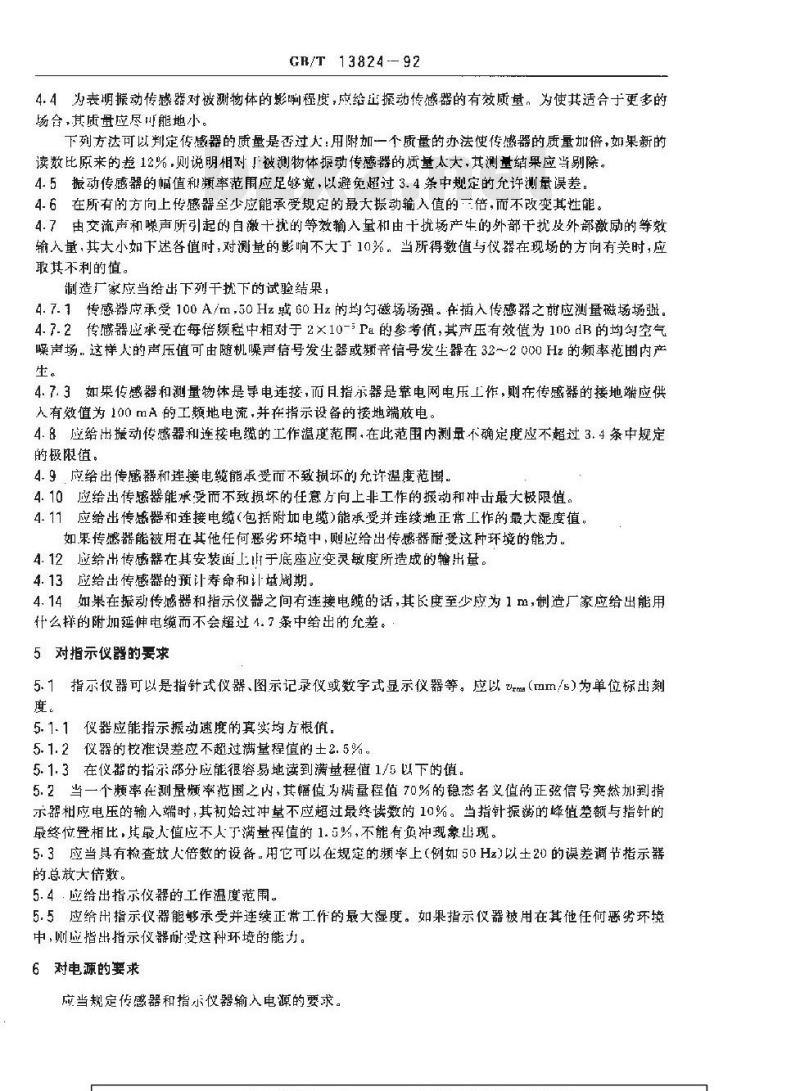

4.4为表明振动传感器对被测物体的影程度，应给出振动传感器的有效质量，为使其适合于更多的场台，其质量应尽可能地小。
下列方法可以判定传感器的质量是否过人：用附加一个质量的办法使传感器的质量加倍，如果新的读数比原来的差12%，则说明相对「被测物体振动传感器的质量太大，其测量结果应当别除。4.5振动传感器的幅值和频率范用应足够觉，以避免超过3.4条中规定的充许测量误差。4.6在所有的方向上传感器至少应能承受规定的最大振动输入值的一倍，而不改变其性能。4.7由交流声和噪声所引起的自激十扰的等效输入量和由干扰场产生的外部干扰及外部激励的等效输人量，其大小如下述各值时，对测量的影响不大丁10%。当所得数值与仪器在现场的方向有关时，应敢其不利的值，
制造厂家应当给出下列干扰下的试验结果：4.7.1传感器应承受100A/m，50Hz或60Hz的均匀磁场场强。在插入传感器之前应测量磁场场强。4.7.2传避器应承受在每倍频程中相对于2×10-’Pa的参考值,其声压有效值为100 dB的均匀空气噪声场.这样人的声压值可由随机噪声信号发生器或频音信号发生器在32～2000Hz的频率范围内产生。
4.7.3如果传感器和测量物体是导电连接，而月指示器是靠电网电压上作，则布传感器的接地端应供人有效值为100 mA的工频地电流，并在指示设备的接地端放电。4.8应给出振动传感器和连接电缆的工作温度范围，在此范围内测录不确定度应不超过3.4条中规定的锻限值，
4.9应给出传感器和连接电缆能承受而不致损坏的充许温度范围。4.10应给出传感器能承受而不致损坏的任意方向上非工作的振动和冲击最大极限值。4.11应给出传感器和连接电缆（包括附加电缆)能承受并连续地正常工作的最大湿度值。如果传感器能被用在其他任何恶劣环境中，则应给出传感器耐受这种环境的能力。42应给出传感器在其安装面于底座应变灵敏度所造成的瞻出量。4.13应给出传感器的预计寿命和计堪周期。4.14如果在振动传感器和指示仪器之间有连接电缆的话，其长度至少应为1m，制造厂家应给出能用什么样的附加延伸电缆而不会超过1.了条中给出的允差。：5对指示仪器的要求
5.1指示仪器可以是指针式仪器、图示记录仪或数宇式显示仪器等。应以rm（mm/s）为单位标出刻度。
5.1.1仪器应能指示振动速度的真实均方根值。5.1.2仪器的校准误差应不超过满量程值的土2.5%。5.1.3在仪器的指示部分应能很溶易地读到满基程值1/5以下的值。5.2当一个赖率在测基频率范围之内，其幅值为满量程值70%的稳悉名受值的正弦信案然加到指示器相应电压的输入端时，其初始过冲基不应超过最终读数的10%。当指针振荡的峰值差额与指针的最终位置相比，其最人值应不人于满量程值的1.5，不能有负冲现象出现。5.3应当具有检查放人倍数的设备。用它可以在规定的频率上（例如50Hz)以土20的误差调节指示器的总敬大倍数。
5.4应给出指示仪器的工作温度范用5.5应给出指示仪器能够承受并连续正常工作的最大湿度。如果指示仪器被用在其他任何恶劣环境中，则应指出指示仪器耐受这种环境的能力。6对电源的要求
应当规定传感器和指尔仪器输人电源的要求。A1试验电路
GB/T13824—92

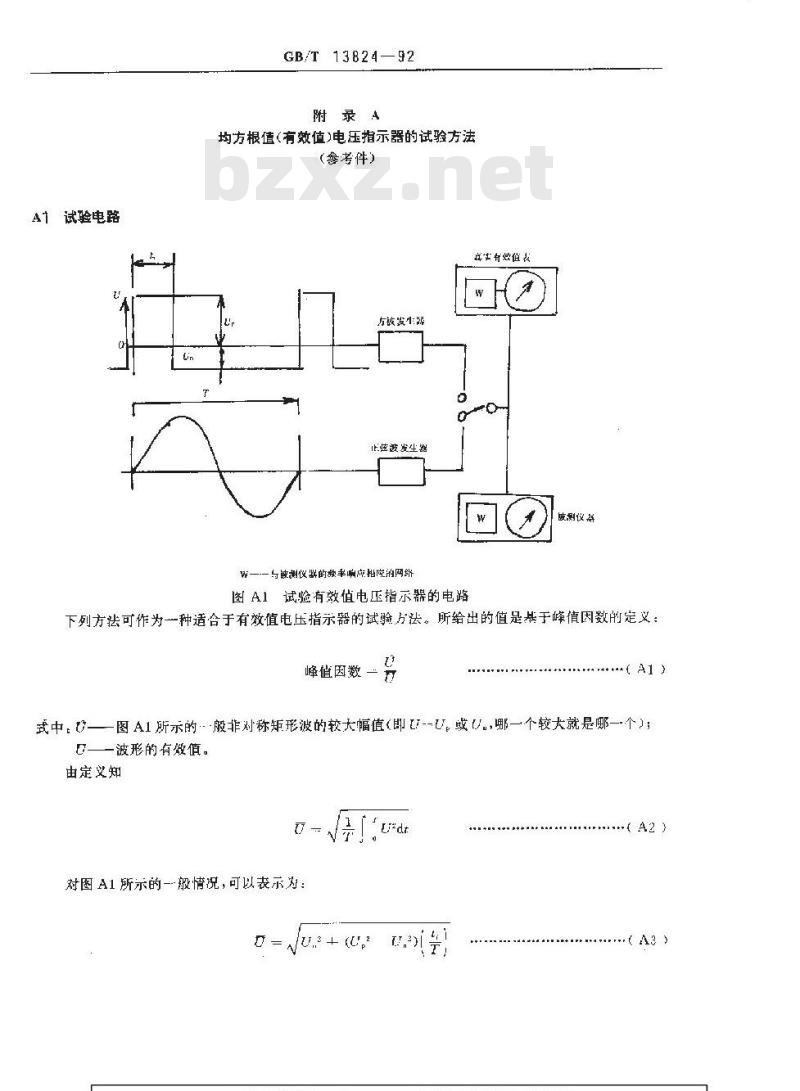

附录A
均方根值（有效值)电压指示器的试验方法(参考件）
乒实有效值表
方被发生器
正恢波发尘器
W——与缺测仪器的赖率响应拍使的网络图A1试验有效值电压指示器的电路既测仪据
下列方法可作为一种适合于有效值电压指示器的试验方法。所给出的值是基于峰值因数的定义：峰值因数
式中，一一图A1所示的·般非对称矩形波的较大幅值（即--U，战，哪一个较大就是哪一个）；口——波形的有效值。
由定义知
对图A1所示的一般情况，可以表示为：ua+i

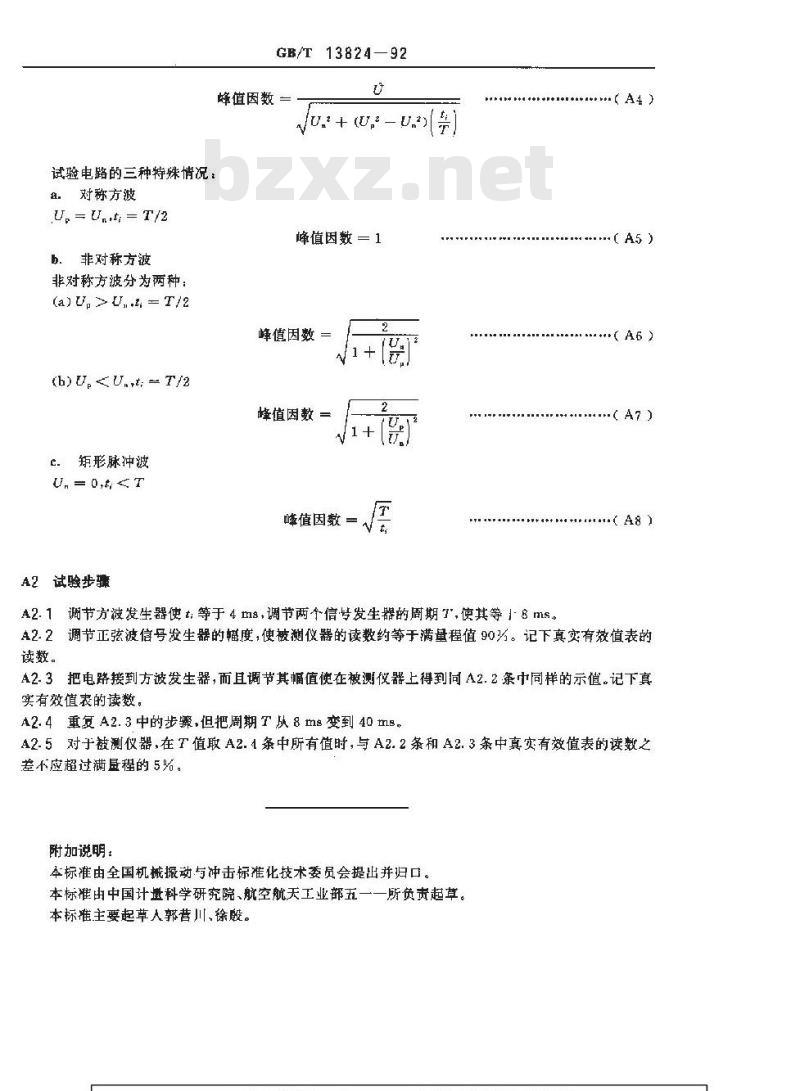

试验电路的三种特殊情况：
a.对称方波
U, = Unit = T/2
b.非对称方波
非对称方波分为两种：
(a) U. > U.., T/2
(b)U,U.,t; =T/2
c.矩形脉冲波
Uh = 0,t, A2 试验步骤
GB/T 13824-92
峰值因数兰
10++(U,-U.3
峰值因数— 1
峰值因数
峰值因数
峰值因数=
A2. 1 调节方被发生器使 t; 等于 4 ms,调节两个信号发生器的周期7,使其等 1 8 ms。（A4）
A2.2调节正弦波信号发生器的辐度，便被仪器的读数约等于满量程值90为。记下真实有效值表的读数。
A2.3把电路接到方波发生器，而且调节其幅值使在被测仪器上得到向A2.2条中同样的示值。记下真实有效值表的读数。
A2.4重复A2.3中的步骤，但把周期T从8ms变到40ms，A2. 5对于被测仪器,在 T值取 A2. 4 条中所有值时,与 A2. 2 条和 A2. 3 条中真实有效值表的读数之差不应超过满程的5%。
附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出并归口。本标准由中国计量科学研究院、航空航天工业部五一一所负责起草。本标推主要起草人郭营川、徐殿。
