【国家标准(GB)】 槽销 带导杆及全长平行沟槽

ICS 21.060.50

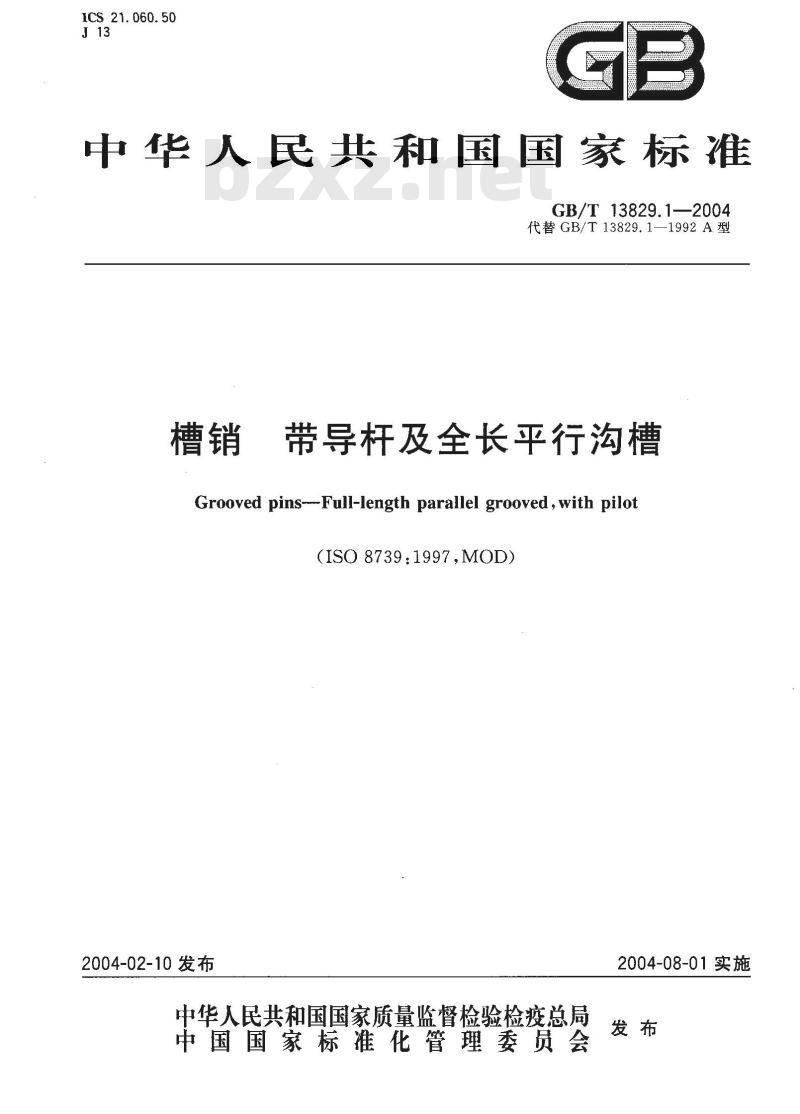

中华人民共和国国家标准
GB/T13829.1—2004
代替GB/T13829.1—1992A型
带导杆及全长平行沟槽
Grooved pins---Full-length parallel grooved, with pilot(ISO 8739:1997,MOD)
2004-02-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2004-08-01实施

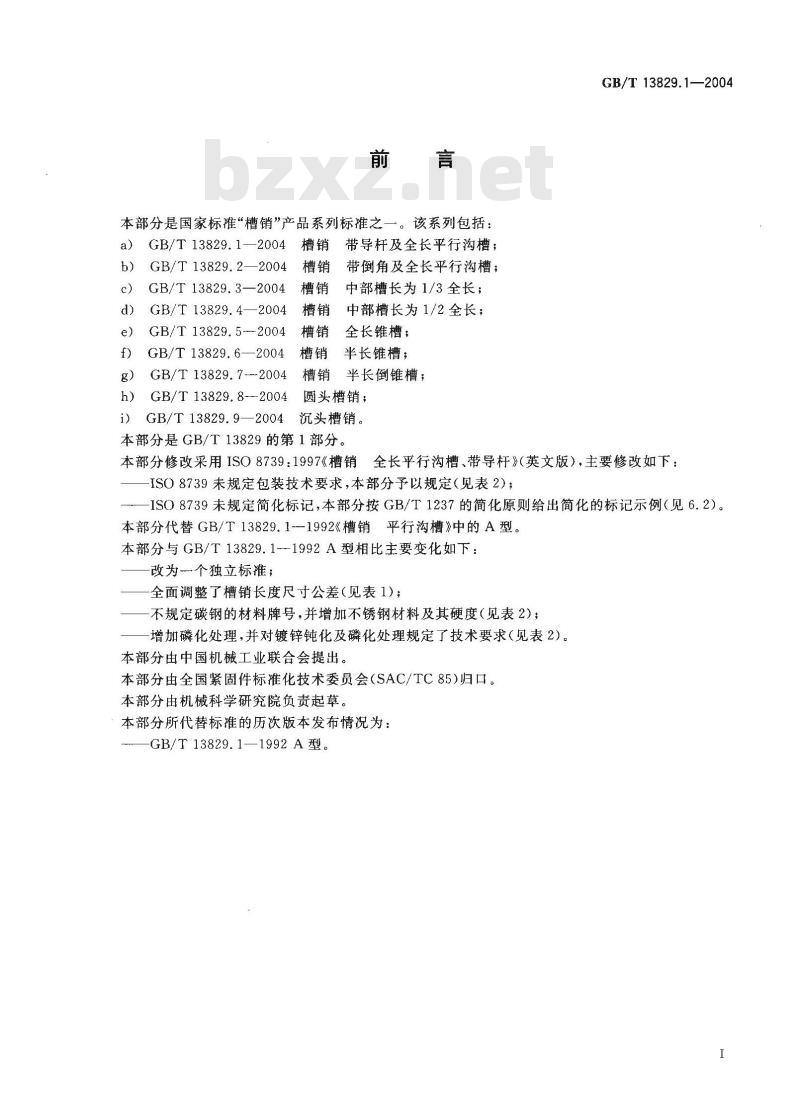

本部分是国家标准“槽销”产品系列标准之一。该系列包括：GB/T13829.1—2004
GB/T 13829.2-
GB/T 13829.3—2004
GB/T 13829.4—2004
GB/T 13829.5---2004
GB/T 13829.6—2004bzxz.net
GB/T 13829. 7--2004
GB/T 13829.8--2004
i)GB/T 13829.9—2004
带导杆及全长平行沟槽；
带倒角及全长平行沟槽；
中部槽长为1/3全长；
中部槽长为1/2全长；
全长锥槽；
半长锥槽；
槽销半长倒锥槽；
圆头槽销；
沉头槽销。
本部分是GB/T13829的第1部分。GB/T 13829.1—2004
本部分修改采用ISO8739：1997《槽销全长平行沟槽、带导杆》（英文版），主要修改如下：ISO8739未规定包装技术要求，本部分予以规定（见表2）；-IS08739未规定简化标记，本部分按GB/T1237的简化原则给出简化的标记示例（见6.2）。本部分代替GB/T13829.1-1992《槽销平行沟槽》中的A型。本部分与GB/T13829.1--1992A型相比主要变化如下：改为个独立标准；
全面调整了槽销长度尺寸公差（见表1)；不规定碳钢的材料牌号，并增加不锈钢材料及其硬度（见表2)；增加磷化处理，并对镀锌钝化及磷化处理规定了技术要求（见表2）。本部分由中国机械工业联合会提出。本部分由全国紧固件标准化技术委员会（SAC/TC85)归口。本部分由机械科学研究院负责起草。本部分所代替标准的历次版本发布情况为：GB/T 13829. 1—1992 A 型。

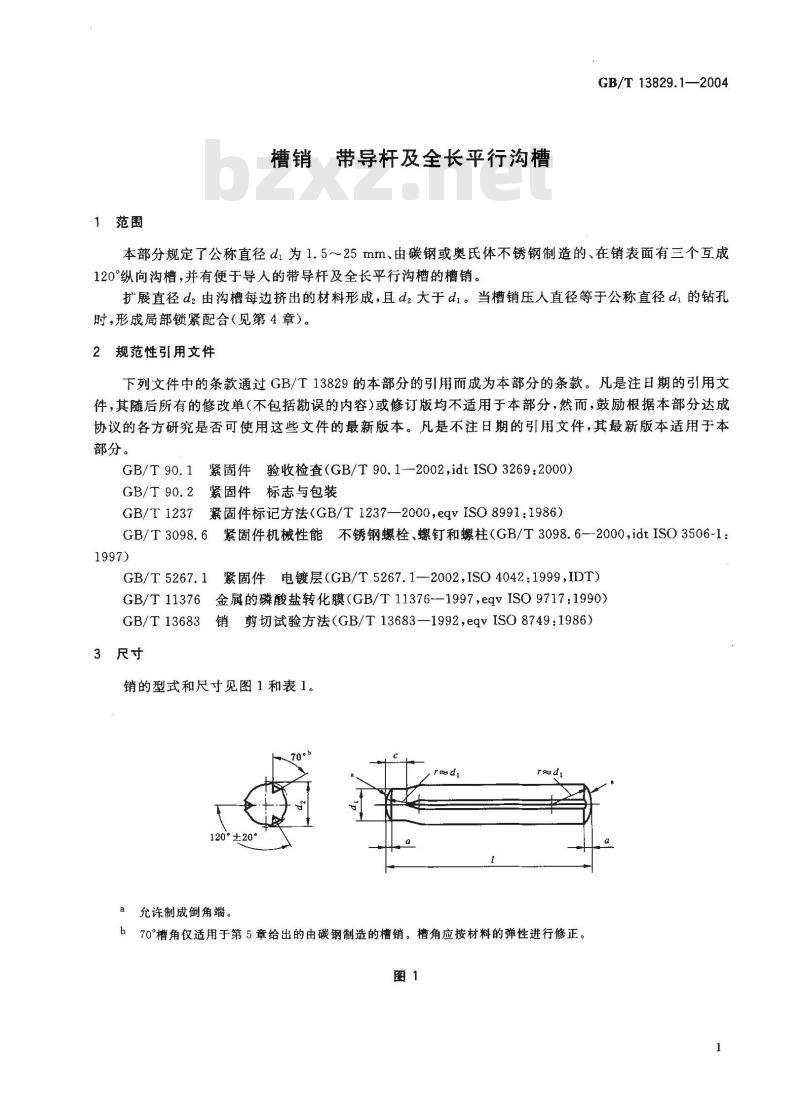

1范围
槽销带导杆及全长平行沟槽
GB/T13829.1—2004
本部分规定了公称直径di为1.5~~25mm、由碳钢或奥氏体不锈钢制造的、在销表面有三个互成120°纵向沟槽，并有便于导人的带导杆及全长平行沟槽的槽销。扩展直径d2由沟槽每边挤出的材料形成，且d2大于di。当槽销压人直径等于公称直径d的钻孔时，形成局部锁紧配合（见第4章）。2规范性引用文件
下列文件中的条款通过GB/T13829的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T90.1紧固件验收检查（GB/T90.1--2002,idtISO3269:2000）GB/T90.2紧固件标志与包装
GB/T1237紧固件标记方法(GB/T1237—2000,eqVISO8991：1986)紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6--2000，idtISO3506-1：GB/T3098.6
GB/T 5267.1
紧固件电镀层（GB/T5267.1—2002,ISO4042：1999,IDT）GB/T11376金属的磷酸盐转化膜（GB/T11376--1997，eqvISO9717：1990）GB/T13683销
剪切试验方法（GB/T13683—1992,eqvISO8749：1986)3尺寸
销的型式和尺寸见图 1 和表1。120°
允许制成倒角端。
b70°槽角仅适用于第5章给出的由碳钢制造的槽销。槽角应按材料的弹性进行修正。图1
GB/T 13829.1--2004
最小剪切载荷/kN
双面剪
89.2590.75
94.2595.75
99.25100.75
仅适用于第5章给出的由碳钢制造的槽销。阶梯实线间为商品长度规格范围。B

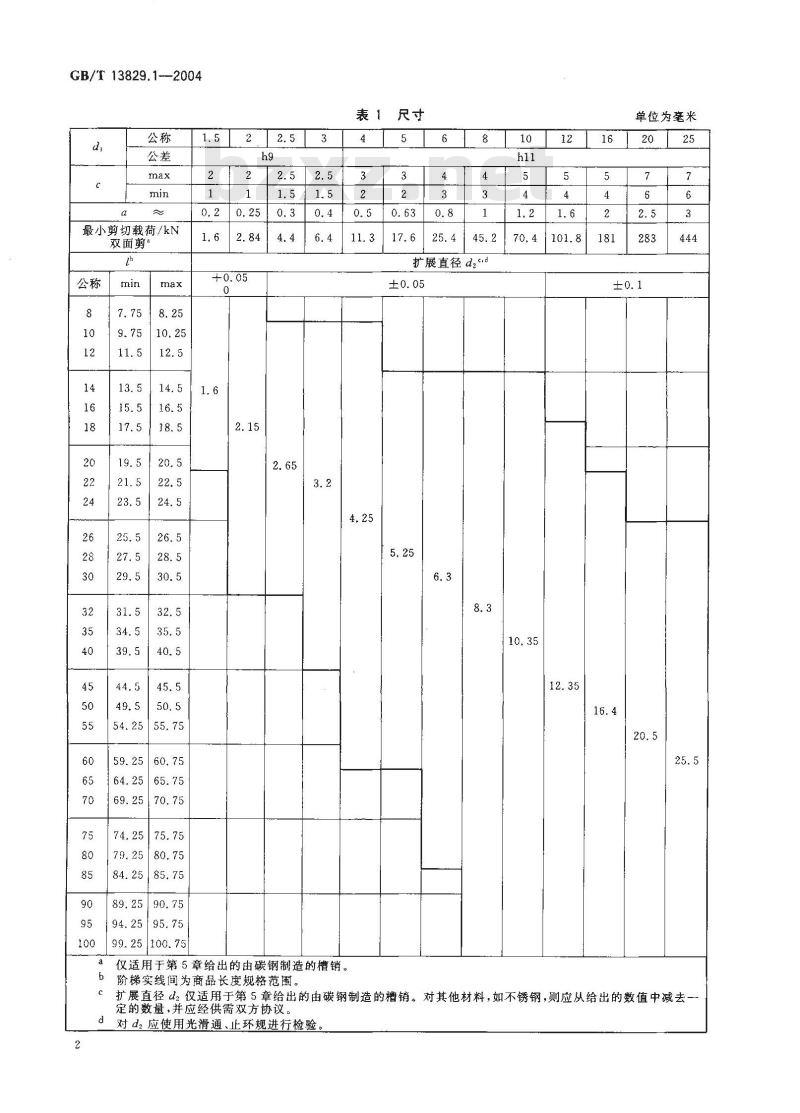

表1尺寸　
扩展直径d2d
单位为毫米
扩展直径dz仅适用于第5章给出的由碳钢制造的槽销。对其他材料，如不锈钢，则应从给出的数值中减去一定的数量，并应经供需双方协议，d对d，应使用光滑通、止环规进行检验，2
4应用
槽销孔的直径应等于槽销的公称直径d1，其公差为H11级。5．技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
材料”
表面处理
表面缺陷
剪切强度试验
验收及包装
其他材料由供需双方协议。
6标记
硬度：125~~245HV30
GB/T 13829.1—2004
奥氏体不锈钢
A1(GB/T 3098.6)
硬度：210~280HV30
槽的形状由制造者任选
不经处理；
氧化；
镀锌钝化按GB/T5267.1；
磷化按GB/T11376；
其他表面镀层由供需双方协议；所有公差仅适用于涂、镀前的公差简单处理
不允许有不规则或有害的缺陷
GB/T13683
GB/T 90. 1、GB/T 90. 2
6.1标记方法按GB/T1237规定。
6.2标记示例
公称直径di=6mm、公称长度l=50mm、材料为碳钢、硬度为125~~245HV30、不经表面处理的带导杆及全长沟槽的槽销的标记：销GB/T13829.16X50
公称直径d=6mm、公称长度l=50mm、材料为A1组奥氏体不锈钢、硬度为210～280HV30、表面简单处理的带导杆及全长沟槽的槽销的标记：销GB/T13829.16X50-A1
