【国家标准(GB)】 湿式(非金属类)摩擦材料

TIDC629.114.012 53.42/47
中华人民共和国国家标准
GB/T 13826—92
湿式（非金属类）摩擦材料
Wet type(non-metallic)friction materials1992-11-05发布
1993-10-01实施
国家技术蓝局
中华人民共和国国家标准
湿式（非金属类）摩擦材料
Wet type.non-mrlauie)friction materjnls1生医内容与适用范围
CB/T13826-92
本际拟定了湿式(非金同类)摩察材料(以下简显式学接材料)的技术要求。木乐难迈用于树脂作粘结剂的漂式缺序振材料和其他混式非金属基摩擦材料，不适用于粉末冶金摩擦材料，
2引用标制
(1)3141工业用润滑拍标度分炎
G485Q汽油机润油
G乃7G6摩擦材料格氏博度地定法3分类
湿式摩村料的分类见表1，
技术要求
4.1物理性能
其他非企调基（其后树脂基，格股基等库控树样
汽车，换证机，工程燃李各无合盛片章行车等离合器片
湿式摄材料的物理性能见表2.其指定数山供病双方在下述范围内确定。表2
4.2常清腾温能
4.2.1库换系数
1. c-1. 8
国察拉术监督与1992-11-05批准孔
25~-51
50--85
1993-10-01实施
4.2.t.1静序擦系数
4类不小丁0.12
B类不小于0.20
4. 2. 1. 2 动摩操系数
GB/T 13826-92
在相文的比压下动库系数值应在表3所规定的范压之内。表
比压.MPa(kgf/rm
0.100. 20
0. 08·~J.15
0.08·0.20
注：表中障频系数依为在1000.2000、3000r/min系件F的动序擦系数值，4.2.2磨损率
表4规定了湿式学摄材料和对偶材料的赔摄率范围表
联作（x10m）bzxZ.net
试验方法
5.1湿式摩擦材料密度试验方法按附录B(存考件)进行。5.2湿式障操材料气孔单试验力法按附求乃（举考件)进行。5.3湿式萨擦材料路民硬度试验方送按GB5766进行。5.4源式障据材料摩房损试骏有法书附承A（补充件)进行1.6
0. 08--0. 15
0. 09-0.15
41试验亲件
GA/T 13826—92
附录A
墨式麻据材料麻接磨损性能试验方法（扑充件）
A1.1试验机摩试检机一源式试验缩，附加试详史其装置见图A1图A1试酸费装配图
1—固定支头(原试经忆央头)2-试件盘13一析结品:1—摄材料试降上一对钢盘5一能轻来头原试轻款类买A1.2转座r/tnin
试验用袖牌号
试情用试近据
试验用浦竭离心
对假材料
1 CC.2 000,3 00C
P类:0.01,5.0元
A类N32GB3111—82
B：HB-1C(GB435—54)充许N2
nL/min.ca?
~油箱内）
4类：43期25-35IIRC
B%:20钢
表面柱髓度数查K，火1.6μm
A1.8试挂尺mm
外轻135内径100、5或接产品摩度【元许讲接成此》A1.9试样数质一对摩摄副
11.10展减率测定
100欢

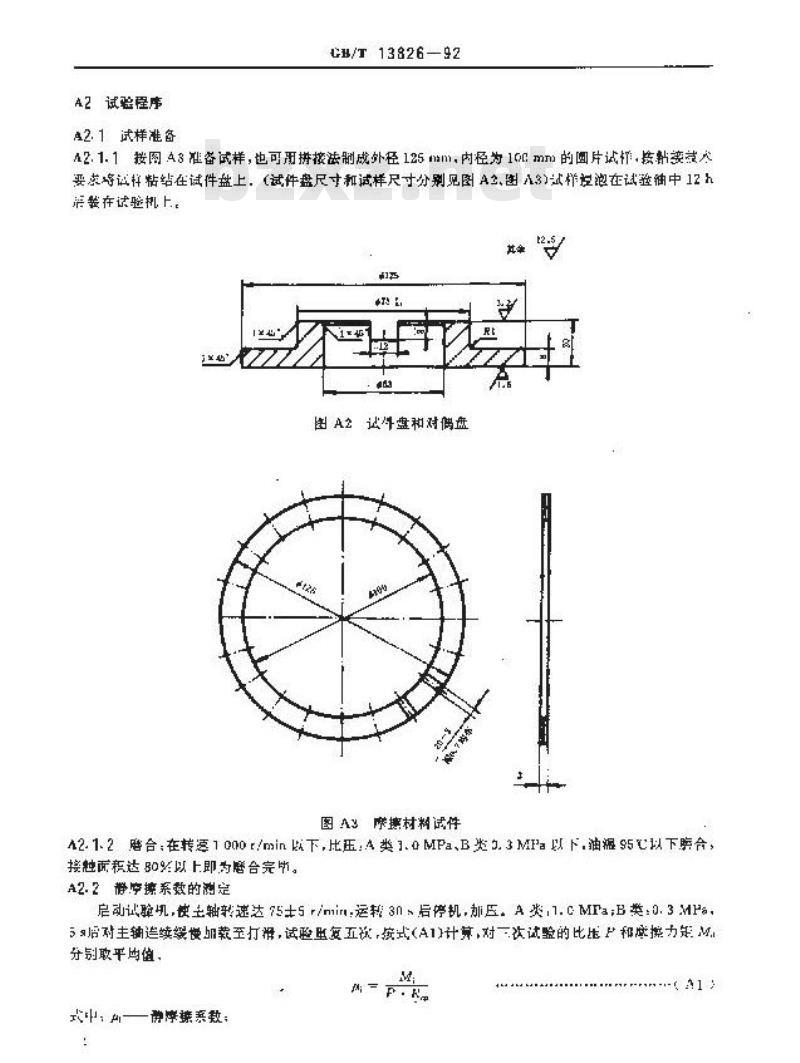

A2试验程序
42.1试样准备
心H/T13826—92
A2.1.1按图43准备试样，也可用拼接法制成外径125mm，内径为10cmm的圆片试粘费人要求将试样粘结在试件盘上：（试件盘尺寸和试样尺寸分别见图A2、图A3)试样控泡在试验油中12h活装在试验机上..
图A2试件盘和对偶盘
图A序擦材料试件
A2.1.2磨合：在转要1000r/min以下，比压，A数1.0MPa、B类3.3MPa以下，油湿95C以下晓合：接触面积达80%以上即为磨合完毕。A2. 2静停擦系效的测定
启动试机.快主轴转速达75士5/mi：运较3n，后停机，压，A炎，1.CMFa；B类：0.3MPs，59后对主轴追续缓慢加载至打准，试验单复五次，疫式（A1)计算，对一次试验的比准和度操力矩M分割取平与值、
武中：
费字接系数：
GB/T 13826-92
M一孚爆副灯滑时的举大为范.N·M严一一作用俘烯副端面的总压力，NR
一证推库源而的有效半径。
式中：R,—试样序探面外间平径,cr！R：—试样库擦面内阅半径.cm，A2.3动率爆系数的定
42- 3- 1- P试验
在n=2000r/mim转速下进行变比尺（此比为去除沟错后登面积的比压，以下同)试验A类长杯:比压 P 分别为 0. 5,1. 0.2. U MP:岁材料比正P分别为U.2、0.3,U.5MPa每级压我复三次制动两合试验，对三软试验的比正P和厚擦力矩。分别取平均值。A2. 3-2试验
在A类材料 P=1. 0 MPa,B类材料 P=0. 3 MPa 案作下进行变速试验,速度化分别为1 000、2000.56001/min，每级转追重友三次制动害合试验，对三次试验的比压P和萨擦力矩M：分别取平均值。
42.3.3计算
式中：州·动类系数：
平均动降擦力矩N-e:
3作用于席换配燃面的总压,N；
R试样学携面的有效卡径.c
A2.4客损率的测定
磨合好控率握副在转速=2000r/min比压A炎材料P=1.0MPa,B类材料=0.3MFa的试验集件下,达行 100 次制动离台试性,按式( A >测定试些前,片试样的三点(均布,应作记号>的,厚良差学n,301mm）
V-- /nX
武：这
增提率：
A——试样表观接触面积cm
…感损试验前后厚安些.cm1：
制动离合改款！
.—试验析总恢证.kg·m\.
武中：「
试三辆：=0.0294
一试验机配照微量：
制动动们违rad/
A2.5对仍材料既损率的测定
对岱材料的损率邀定同湿式库掠材料磨制密的测定。A2-6试验记求
原式序探材料障授作能试验记录按附表A1培式进行.(A4)
试兰冬称
试的厚证
试后厚度
试的意
试青康
设定比开！
比玉（MP&）
传冲min)
ml./rmi - min
GD/T13B26—92
表 A1 试验记录
每次制型密扭管
母次制动萨扮量
府振率
交玉试验时转速
变述试整时出玉
湖动医座C）
动力矩·em
试粒老
B1仪器设备
B1.1鸟热恒温下染箱
B7.2天平;虑量 0. 1 mg。
CB/T 13826--92
附录B
湿式际盛材料密度和气孔罩测定方法【考件）
B1.3容器：烧邦或其他人口穿器。B1.4金厚丝，直径小于0.125m口长度适当。B2试样
把式详财料截成长0mm，宽60mm为试样，试样数透为5个。R3试睡步择
B31将试样效入电热慎温干爆箱中，间距×小于10mm，温费保特80=5℃干渠至恒重（间两不小72b测定一改，直至前后两次称量差小于下0.1%>减下煤24h.B3.2取出冷却全室温，用金需丝轻生试惜.称基试样(G,),准确到0.1mR。B3. 3在室温,将-下染站择企部没入20机油中21 h。B3.4将炮油试样受于神中称量(G,),准确到.1m称量时试件不能接触容器壁。B3.5以油中取出试样，用纸小心地振去试样表面随归抽《不得将开口气孔中的边吸出》后，立却称且(G,),准确到n. 1 mg-
B4试验结果计算
.1谢声按式(B1>计算，
安式2，
（试样的密度.g/cm；
x中：d
千燥试拍的重单，8
饱池试样在油中药盘量！
愉油试样在空气中的母基·2！
—油的度·g/em；
户气孔率,。
附加说明：
GB/T13826-92
本机注由中华人民龙和国机续电子工业部疑出本标准白泛材料保护研究所陶口，本标难出武妆材料保护新荒断负责起草。牛标准主要起草人周坐，张成、桂内韧曲术惠，仲侗之。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
