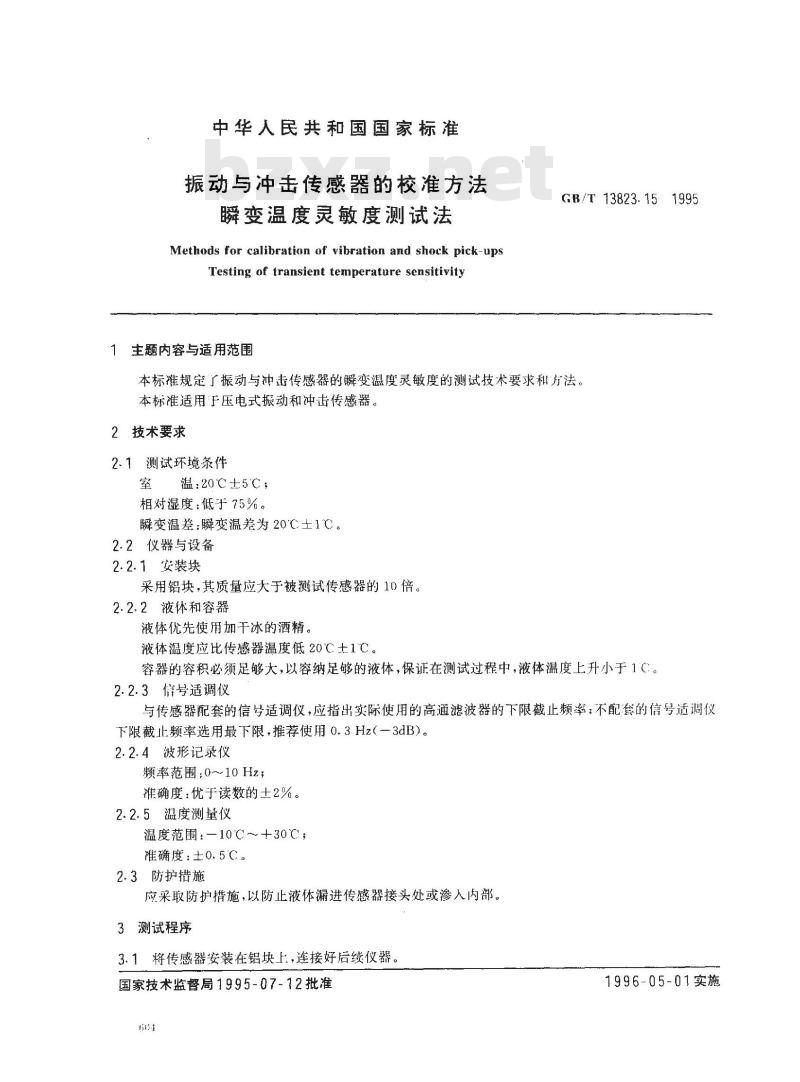

中华人民共和国国家标准
振动与冲击传感器的校准方法
瞬变温度灵敏度测试法
Methods for calibration of vibration and shock pick-upsTesting of transient temperature sensitivity1主题内容与适用范围
GB/T 13823.151995
本标准规定了振动与冲击传感器的瞬变温度灵敏度的测试技术要求和方法。本标准适用于压电式振动和冲击传感器。2技术要求
2.1测试环境条件
室温：20℃±5℃；
相对湿度：低于75%。
瞬变温差：瞬变温差为20℃士1℃。2.2仪器与设备
2.2.1安装块
采用铝块，其质量应大于被测试传感器的10倍。2.2.2液休和容器
液体优先使用加干冰的酒精。
液体温度应比传感器温度低20℃土1℃C。容器的容积必须足够大，以容纳足够的液体，保证在测试过程中，液体温度上升小于1（。2.2.3信号适调仪
与传感器配套的信号适调仪，应指出实际使用的高通滤波器的下限截止频率；不配套的信号适调仪下限截止频率选用最下限，推荐使用0.3Hz(一3dB)。2.2.4波形记录仪
频率范围：0～10Hz；
谁确度：优于读数的士2%。
2.2.5温度测量仪
温度范围：10℃～+30℃；
准确度：±0.5℃。
2.3防护措施
应采取防护措施，以防止液体漏进传感器接头处或渗入内部。3测试程序
3.1将传感器安装在铝块上，连接好后续仪器。国家技术监督局1995-07-12批准53
1996-05-01实施

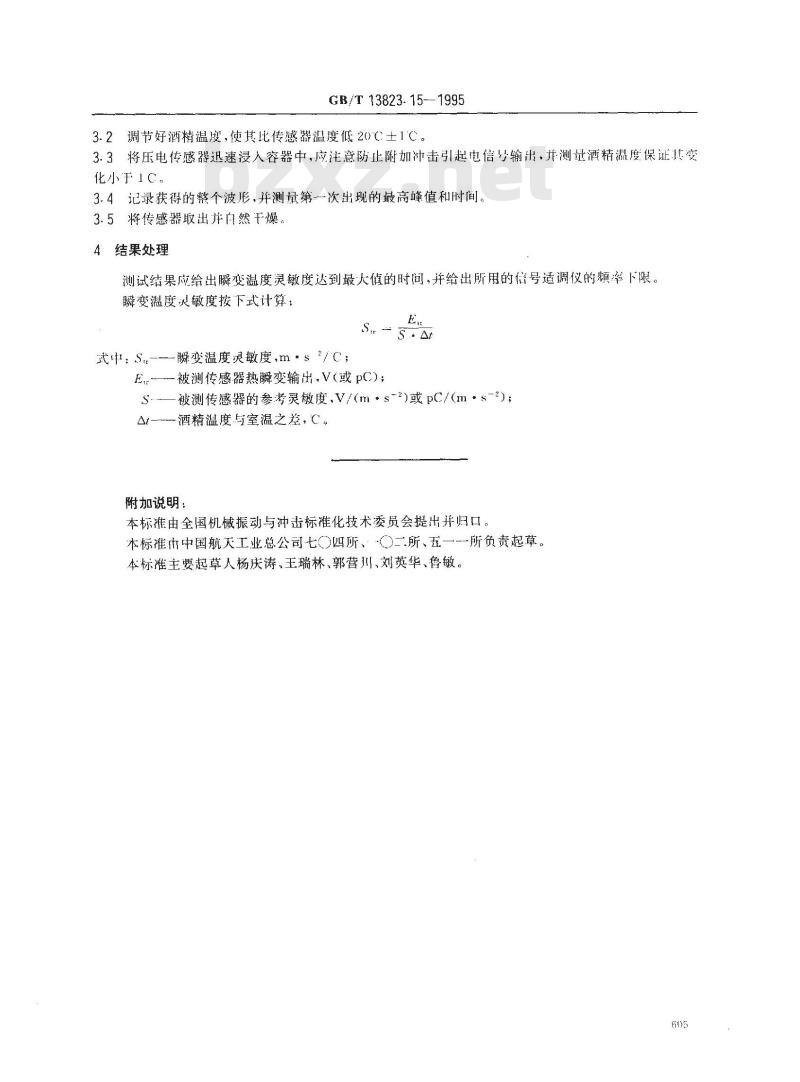

GB/T13823.15-1995
3.2调节好酒精温度，使其比传感器温度低20℃士1℃。3.3将压电传感器迅速浸入容器中，应注意防止附加冲击引起电信号输出，并测量酒精温度保证其变化小于℃。
3.4记录获得的整个波形，并测量第一次出现的最高峰值和时间。3.5将传感器取出并自然干燥，
4结果处理
测试结果应给出瞬变温度灵敏度达到最大值的时问，并给出所用的信号适调仪的频率下限。瞬变温度灵敏度按下式计算：
式中：S.--瞬变温度灵敏度，m\s\/C;E--被测传感器热瞬变输出.V或pC);S--—被测传感器的参考灵敏度,V/(m·s-2)或pC/(m·s-2)；△t酒精温度与室温之差，℃。Www.bzxZ.net
附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出并归口。本标准中中国航天工业总公司七四所、二所、五一一所负责起草。本标准主要起草人杨庆涛、王瑞林、郭营川、刘英华、鲁敏。6505
