【国家标准(GB)】 振动与冲击传感器的校准方法 安装在钢块上的无阻尼加速度计 共振频率测试

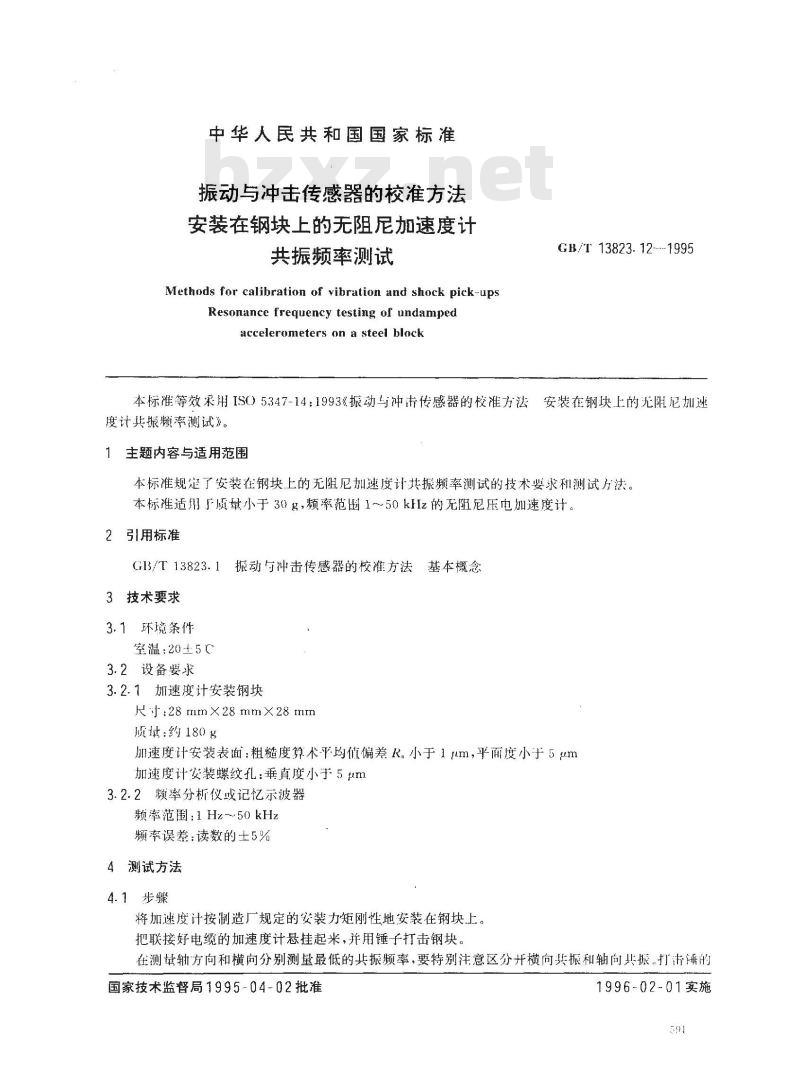

中华人民共和国国家标准
振动与冲击传感器的校准方法
安装在钢块上的无阻尼加速度计共振频率测试
Methods for calibration of vibration and shock pick-upsResonance frequency testing of undampedaccelerometers on a steel blackGB/T13823.12---1995
本标准等效采用IS05347-14：1993《振动与冲法传感器的校准方法安装在钢块上的无阻尼加迷度计共振频率测试》。
1主题内容与适用范围
本标准规了安装在钢块上的无阻尼加速度计共振频率测试的技术要求和测试方法。本标准适用质量小于30g，频率范围1~50kHz的无阻尼压电加速度计。2引用标准
GB/T13823.1振动与冲击传感器的校准方法基本概念3技术要求
3.1环境条件
室温：20±5C
3.2设备要求
3.2.1加速度计安装钢块
尺寸:28 mmX28 mm×28 rmm
质址：约180g
加速度计安装表面：粗糙度算术平均值偏差R小于1m，平面度小5um加速度计安装螺纹孔：垂真度小于5um3.2.2率分析仪或记忆示波器
频率范围：1Hz~～50kHz
频率误差：读数的土5%
4测试方法
4.1步骤wwW.bzxz.Net
将加速度计按制造厂规定的安装力矩刚性地安装在钢块上。把联接好电缆的加速度计悬挂起米，并用锤子打击钢块在测量轴方向和横向分别测量最低的共振频率，要特别注意区分开横向共振和轴向共振，打法锤的国家技术监督局1995-04-02批准1996-02-01实施

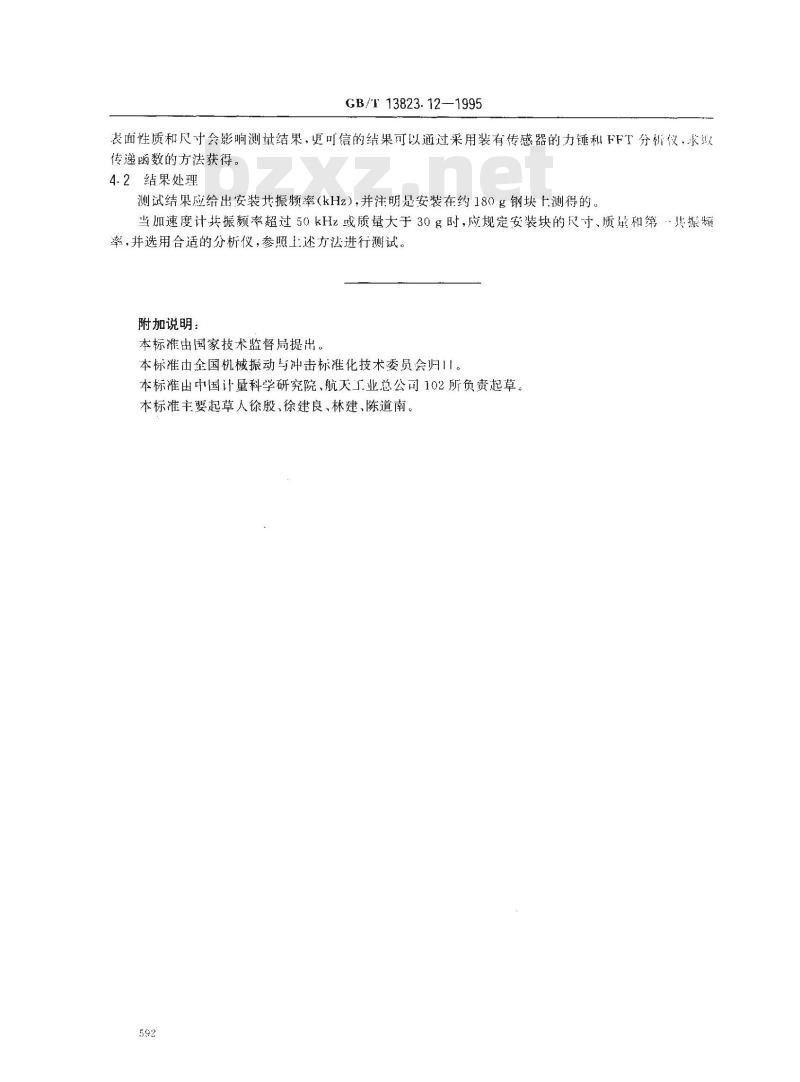

GB/T13823.12—1995
表面性质和尺寸会影响测量结果，更可信的结果可以通过采用装有传感器的力锤和FFT分析仪，求取传递函数的方法获得。
4.2结果处理
测试结果应给出安装共振频率（kHz），并注明是安装在约180g钢块上测得的。当加速度计共振频率超过50kHz或质量大于30g时，应规定安装块的尺寸、质量和第共振频率，并选用合适的分析仪，参照上述方法进行测试。附加说明：
本标准由国家技术监督局提出。本标准由全国机械振动与冲击标准化技术委员会归I。本标准出中国计量科学研究院、航天工业总公司102所负责起草。本标准主要起草人徐殷、徐建良、林建、陈道南592
