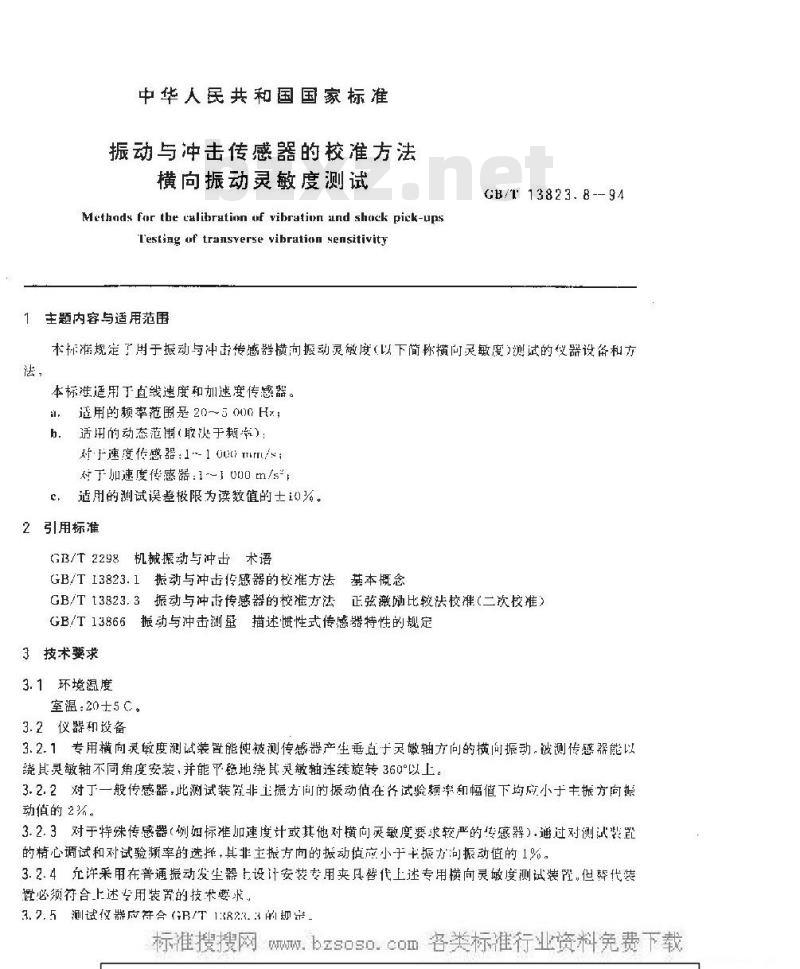

中华人民共和国国家标准
振动与冲击传感器的校准方法
横向振动灵敏度测试
Methnds forthecalibratinn uf vibration aind shock pick-upsTesting of transverse vibration Nensitivity主题内容与适用范围
GB/T 13823.8--94
本标润规定了用于振动与冲击传感器横间振动灵敏度（以下简称横向灵敏度）测试的仪器设备和方法，免费标准下载网bzxz
本标准适用于直践速度和加速变传感器。适用的频率范围是 20~ 00G Hx;，
b．适用的动态范围(取决于率)：对\速度传感器;1--1 O /;
对于加速度传感器:1~~1 010 m/s\c，适用的测试误差极限为读数值的士10%。2引用标准
GB/T2298机械振动与冲击术语
GB/T13823.1振动与冲击传感器的校准方法基本概念GB/T13823.3振动与冲传感器的校准方法正弦激励比较法校准（二次校准）GB/T13866振动与冲击测蛋描述惯性式传感器待性的规定3技术要求
3.1环境温度
室温：20士5
3.2仪器设备
3.2.1专用横向灵缴度测试装置能使被测传感器产生垂点于灵敏轴方向的横可振动。被测传感器能以绕其灵敏轴不同角度安装，并能平稳地绕其灵敏轴连续旋转360°以上。3.2.2对丁一般传感器，此测试装置非上振方的振动值在行试验频率和幅值下均应小于丰振方向振动值的2不。
3.2.3对于特殊传感器（例如标准加速度计或其他对横向灵敏度要求较严的专感）.通过对测试装置的精心调试和对试验频率的选择，其非主振方向的振动值应小于卡振力问振动值的1%。3.2.4允许采用在普通振动发生器上设计安装专用夹具替代上述专用横向灵敏度测试装置但帮代装置必须符合上述专用装胃的技术要求。3.7.5测试仪器应符合（B/T 183.的规案M客类标准行业资料免费下载3.3.1参考幅值
GB/T13823.8—94

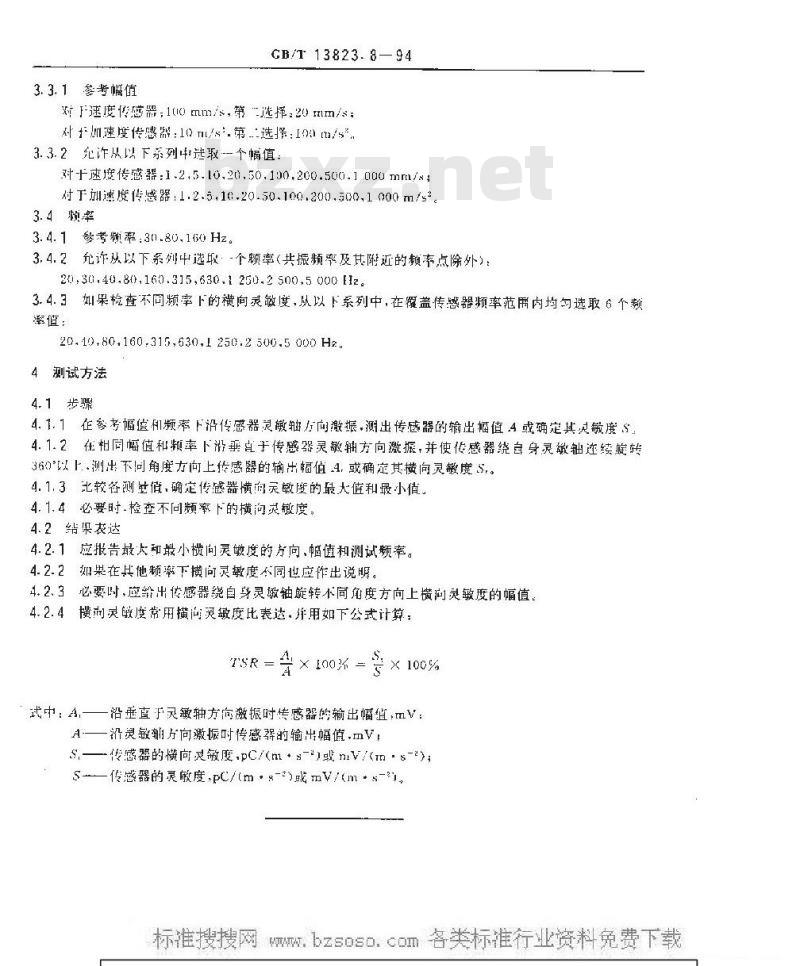

对F速度传磁器，110mm/，第选择：20nm/s对卡加速度传感器：10m/.第.选择：1am/”3.3.2允诈从以下系列取个幅值
对十速度传感器：1.2.5.10,20.50.100.200.500.1000mm/对于加速度传感器：1.2.5,10.20.50.100.200.500,1000m/s。3.4率
3.4.1参考频率：31.80.160Hz。3.4.2充诈从以下系列中选取：-个题率（共振频率及其附近的赖率点除外）：20,30,40,80,160.315,630.1 250.2 500.5 000 2.3.4.3如果检查不同频率下的横向灵敏度，从以下系列中，在履盖传感器频率范用内均匀选取6个频率值：
20.19.80.160,315,630,1250.2500.5000Hz.4测试方法
4.1步骤
4.1.1在参考幅值利频率下沿传感器灵微轴方向激振.测出传感器的输出幅值4或确定其灵敏度S4.1.2在相同幅值和频率下沿垂直于传感器灵敏轴方向激握，并使传感器绕自身灵敏轴连续旋转360以1.测出不同角度方向上传感器的输出幅值4.或确定其横向灵缴度5，。4.1.3比较各测时供，确定传感器横间示敏度的最大值和最小值、4.1.4必要时检查不同频率下的横灵敏度，4.2结果表达
4.2.1应报告最大和最小揽向灵嫩度的方向，幅值和测试频率。4.2.2如果在其他频率下横向灵敏度不同也应作出说眠4.2.3必要时，应给出传感器绕自身灵嫩轴旋转小同角度方向上横向灵敏度的幅值。4.2.4横剂灵敏度常用横尚灵敏度比表达.并用如下公式计算：TSR-×100%=号×100%

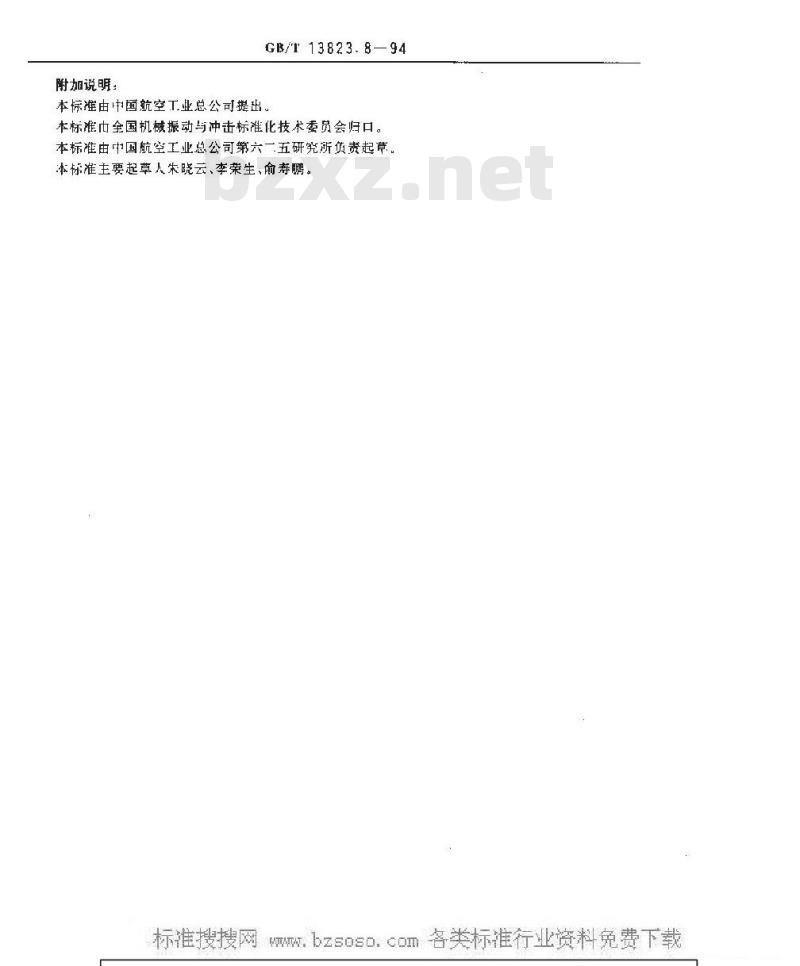

式中：A.一沿垂直沪灵敏轴方向激振时传感器的输出幅值：mV：A—沿灵敏射方向激娠时传感器的输出幅值.mVS传感器的横向灵敏度pc/(m+s-\)或nV/m.s-）;S-传感器的灵敏度·pC/(m-2)或mV/(m·s-*。附加说明：
GB/T13823.8—94
本标准由中国航空工业总公司提出。本标准中全国机械振动与冲击标准化技术委员会归口。本标准由中国航空工业总公司第六二五研究所负责起节本标准主要起草人朱晓云、李荣生、俞寿鹏。
