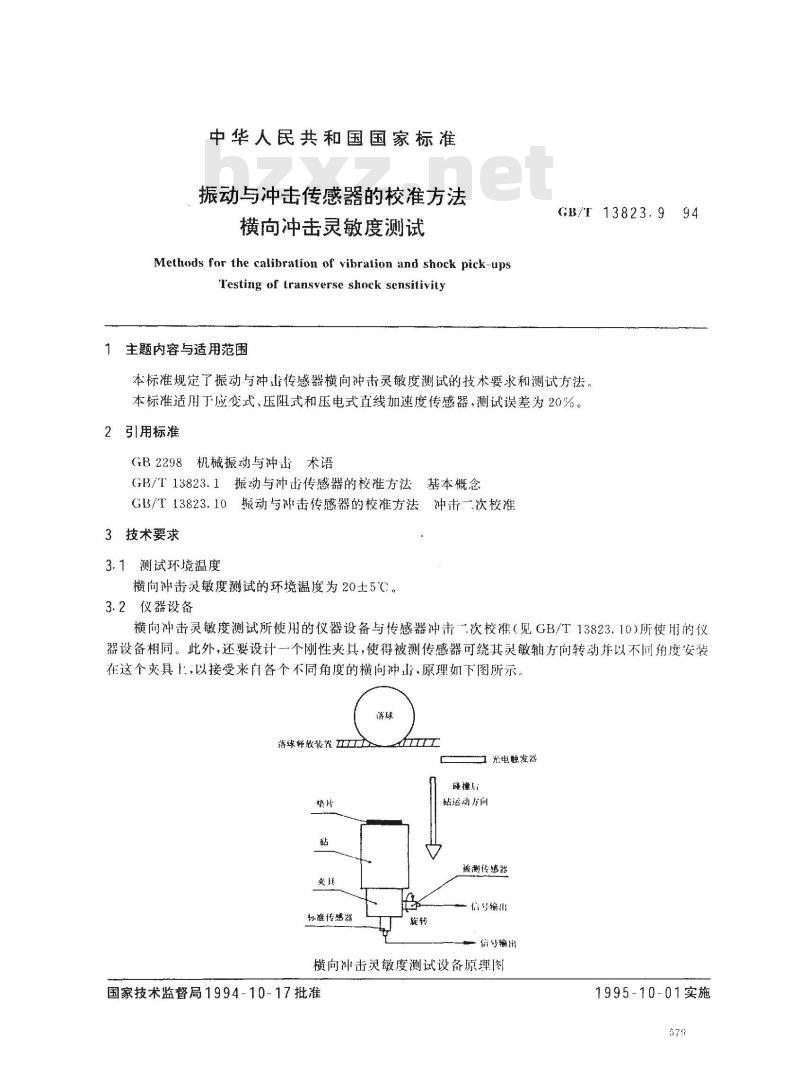

【国家标准(GB)】 振动与冲击传感器的校准方法 横向冲击灵敏度测试

中华人民共和国国家标准
振动与冲击传感器的校准方法
横向冲击灵敏度测试
Methods for the calibration of vibration and shock pick-upsTesting of transverse shock sensitivity主题内容与适用范围
GB/F 13823.994
本标准规定了振动与冲击传感器横向冲击灵敏度测试的技术要求和测试方法，本标准适用下应变式、压阻式和压电式直线加速度传感器，测试误差为20%。引用标准
GB2298机械振动与冲击术语
GB/T13823.1振动与冲击传感器的校准方法基本概念GB/T13823.10振动与冲击传感器的校准方法冲击二次校准3技术要求
3.1测试环境温度
横向冲击灵敏度测试的环境温度为20士5℃。3.2仪器设备
横向冲击灵敏度测试所使用的仪器设备与传感器冲击一次校准（见GB/T13823.10）所使用的仪器设备相同。此外，还要设计一个刚性爽具，使得被测传感器可绕其灵敏轴方向转动并以不同角度安装在这个爽具「，以接受来自各个不同角度的横向冲击，原理如下图所示，游球
落球释放装置
光电触发器
碰撞后
协准传感器
砖运动方间wwW.bzxz.Net
被测传感器
信号输出
信好输出
横向冲击灵敏度测试设备原理图国家技术监督局1994~10-17批准1995-10-01实施
3.3冲击脉冲
3.3.1优选的冲未脉冲加速度
GB/T 13823.9--94
1. 0X10°,2.0X 102,5. 0X10° m/s*,1. 0 x10,2. 0 x 10,5. 0X10° m/s2.1. 0X101.2. 0X101,5. 0X10,10X101 m/s。3.3.2优选的冲击脉冲持续附问
9.01.0.02.0.05.1,2,5,10mso
4测试程序
4.1按照（GB/T13823.10确定出被测传感器的冲击灵敏度。4.2以选用的冲击脉冲，沿垂直被测传感器灵敏轴方向，对被测传感器进行横向冲击，测量其输出。4.3被测传感器绕其灵轴转动一角度并重新安装紧。4.4重复4.2～4.3步骤至被测传感器转过3604.5按被测传感器的冲卡灵敏度，将其输出折算为对应的加速度。测试时应注意消除作横向冲击引起的输出。5数据处理
传感器横向冲击灵微度用公式(1)计算：S.
×100%
武中：A-被测传感器输出对应的加速度，m/s\；一选用的冲击脉冲加速度实际值,m/s\。A
测试应给出横向冲击灵敏度的最大值、最小值及其对应角度，同时标注选用的冲击脉冲波形、加速度和持续时间！
附加说明：
本标准由全国机械振动与冲击标准化技术委员会提出并归口。本标准由福建省计量科学技术研究所负责起草。本标准起草人方祖梅、日光明。本标准参照采用国际标准ISO5347-12《振动与冲击传感器校准方法横向冲击灵敏度测试》380
