【国家标准(GB)】 压铸有色合金试样

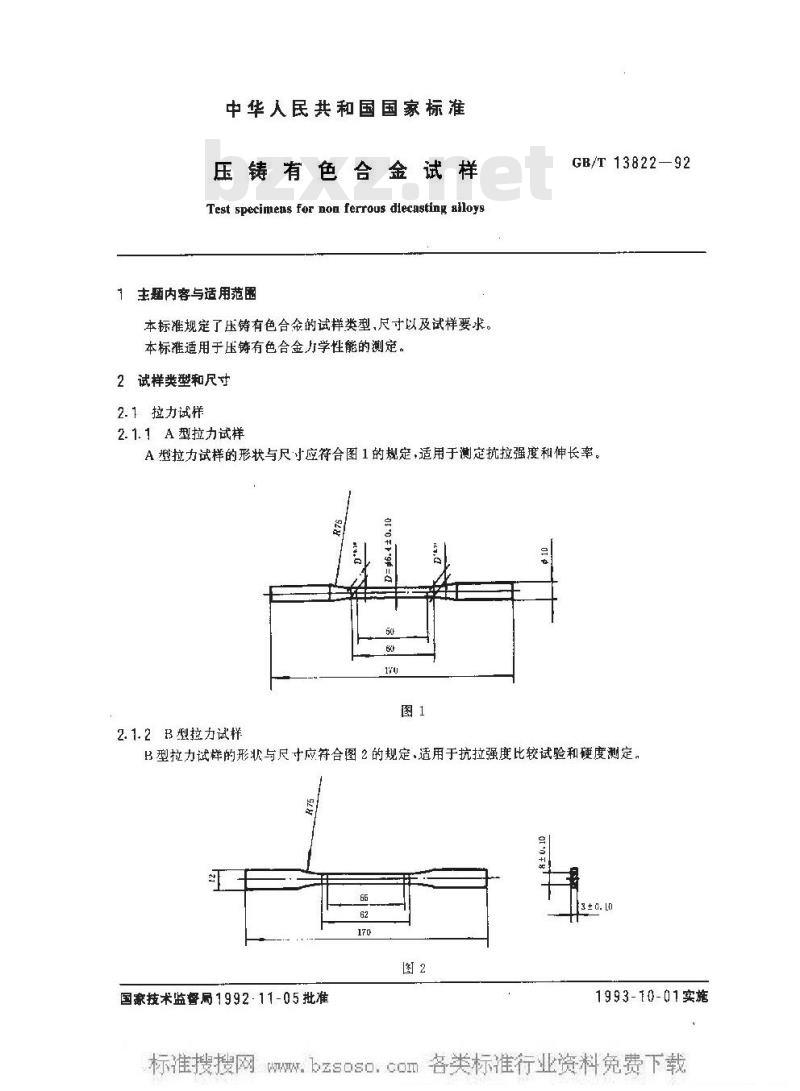

中华人民共和国国家标准
压铸有色合金试样
Test specimens for non ferrous dlecasting ailoys主题内客与适用范围
本标准规定了压铸有色合金的试样类型，尺寸以及试样要求，本标准适用于压铸有色合金力学性能的测定。2试样类型和尺寸
2.1拉力试样
2.1.1A型拉力试样
GB/T 13822—92bZxz.net
A型拉力试样的形状与尺寸应符合图1的规定，适用于测定抗拉强度和伸长率，S
2.1. 2B 型拉力试样
B型拉力试样的形状与尺寸应符合图2的规定.适用于抗拉强度比较试验和硬度测定。5
国象技术监督局1992-11-05批准图2
1993-10-01实施

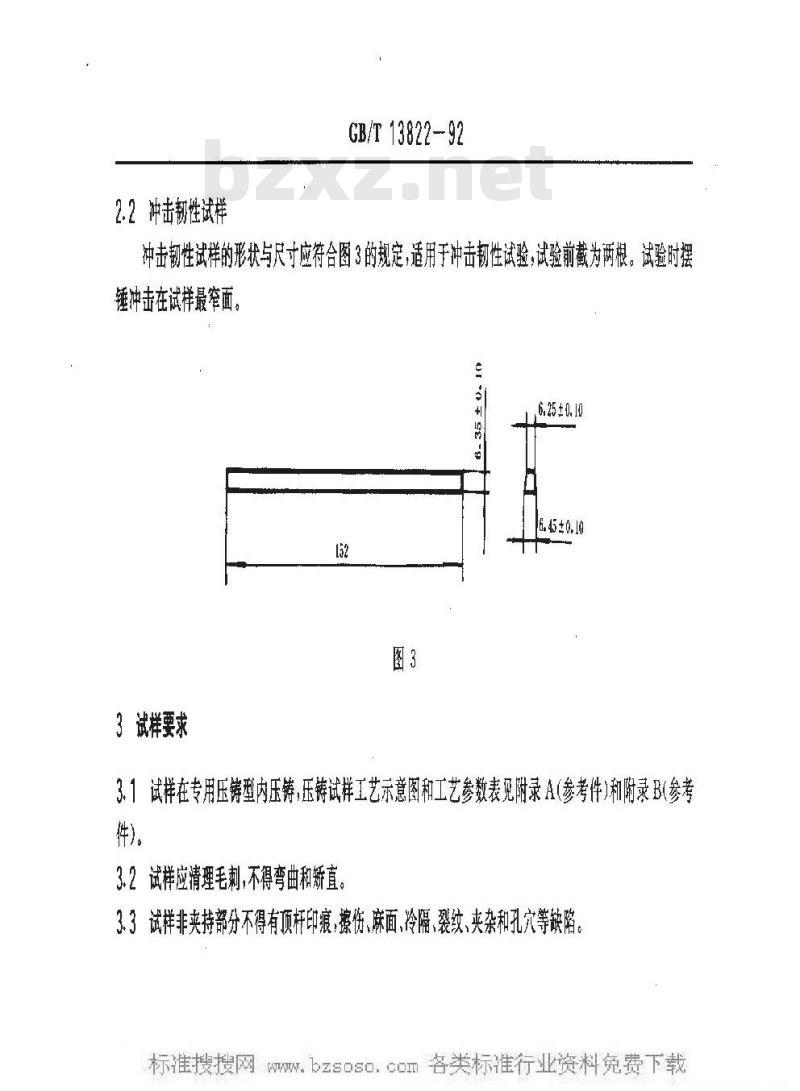

W.2.2冲击韧性试样
GB/T13822-92
冲击韧性试样的形状与尺寸应符合图3的规定，适用于冲击韧性试验,试验前截为两根。试验时摆锤冲击在试样最牵面。
01 -0+ 92-
3试样要求
6.25 ±0.10
6.45 ±0.10
3.1试样在专用压铸型内压铸，压铸试样工艺示意图和工艺参数表见附录A(参考件)和附录B(参考件)。
3.2试样应清理毛刺，不得弯曲和矫直3.3试样非夹持部分不得有顶杆印痕，擦伤、麻面，冷隔、裂纹、夹杂和孔穴等缺陷WA-A1:1
D-DMi:l
GB/T13822—92

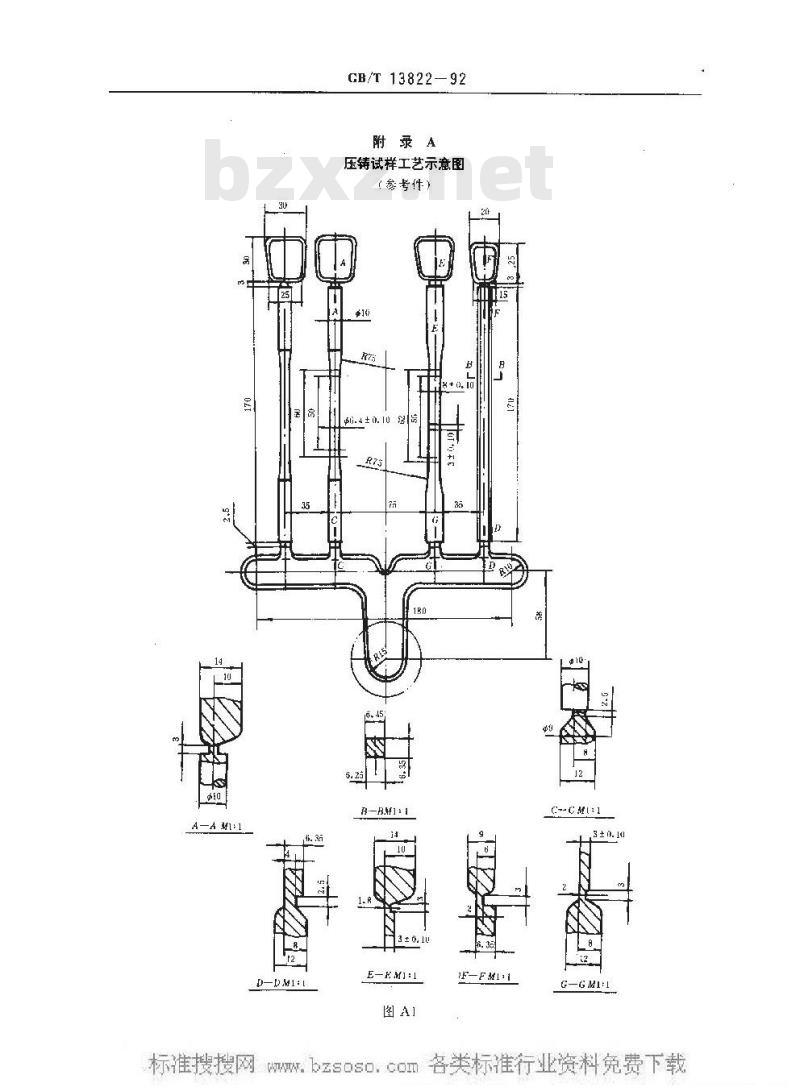

附录A
压铸试样工艺示意图
（参考件）
.4 ± 0. 0
E-EMI:I
C--CMI:
W草。
合金种类
压铸锌合金
压铸铝合金
压铸镁合金
压铸铜合金
附加说明：
GB/T1382292

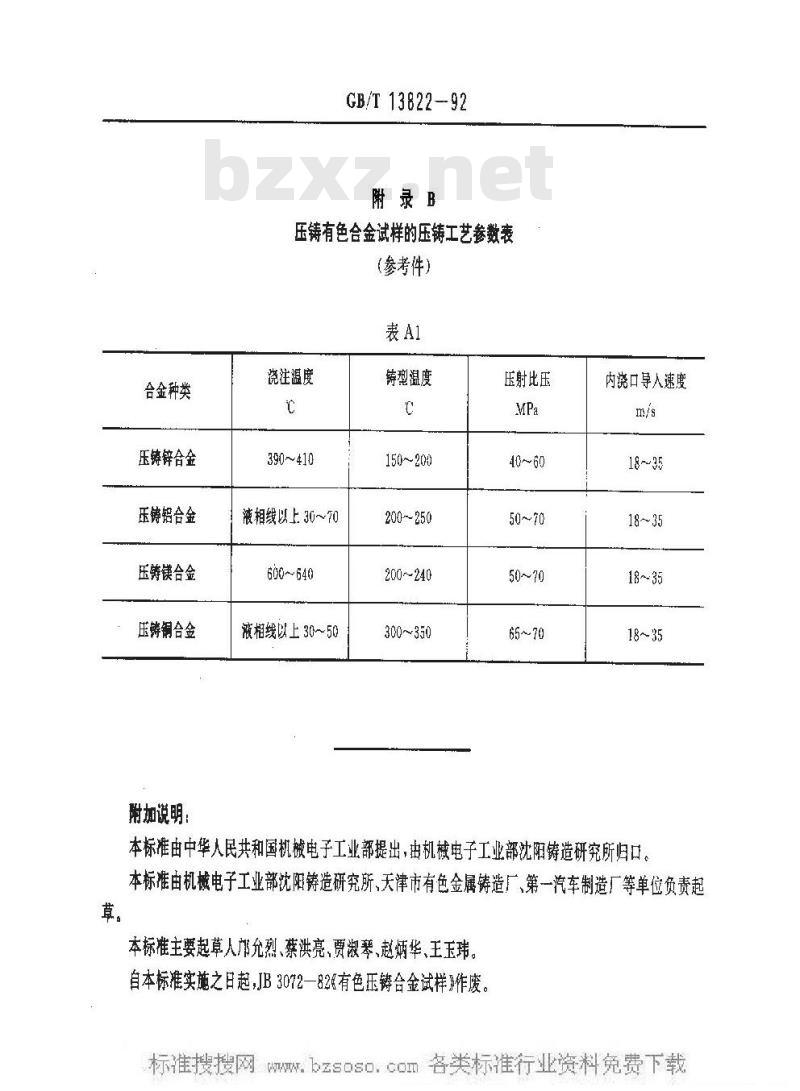

附录B
压铸有色合金试样的压铸工艺参数表（参考件）
浇注温度
390~410
液相线以上30~70
600~640
液相线以上30~50
铸型温度
150~200
200-250
200~240
300~350
压射比压
内浇口导人速度
本标准由中华人民共和国机械电子工业部提出，由机械电子工业部沈阳铸造研究所归口。本标准由机械电子工业部沈阳铸造研究所、天津市有色金属铸造厂、第一汽车制造厂等单位负责起本标准主要起草人邝允烈、蔡洪亮、贾淑琴、赵炳华、王玉玮。自本标准实施之日起，JB3072—82《有色压铸合金试样》作废。W
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
