【国家标准(GB)】 透明石英玻璃气泡、气线检验方法

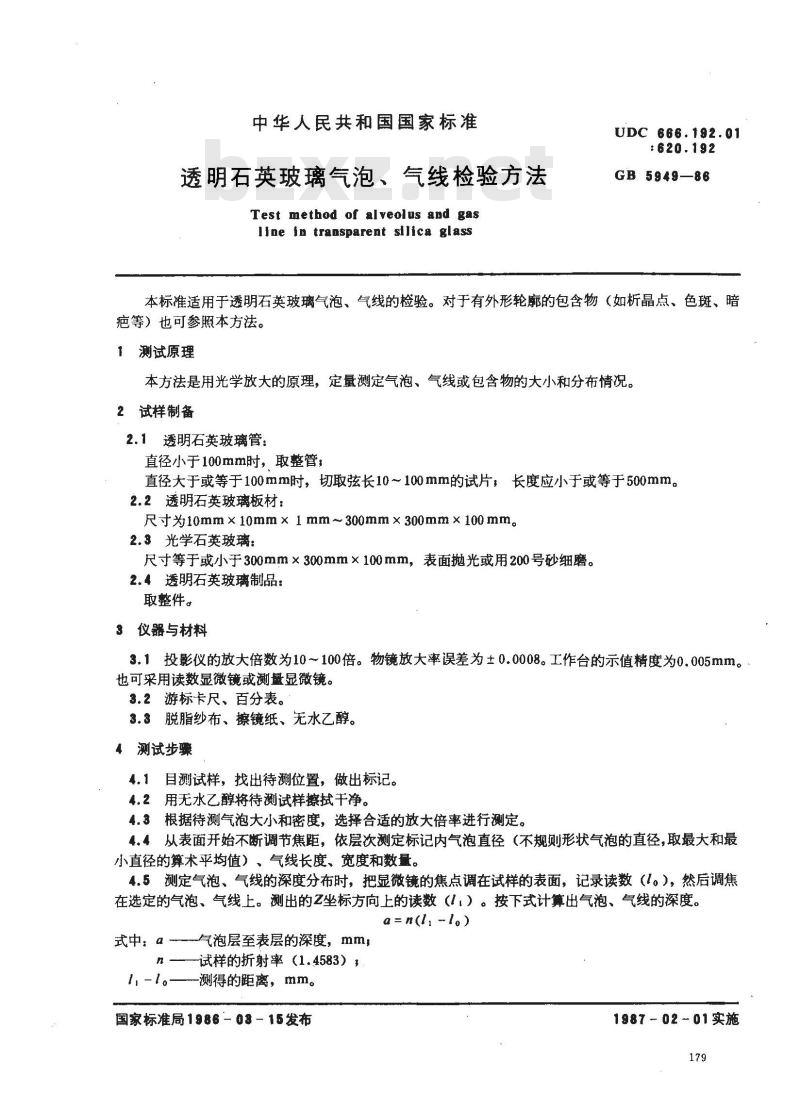

中华人民共和国国家标准
透明石英玻璃气泡、气线检验方法Test method of alveolus and gasline in transparent silica glassUdC 666.192.01
GB 5949—86
本标准适用于透明石英玻璃气泡、气线的检验。对于有外形轮廓的包含物（如析晶点、色斑、暗疤等）也可参照本方法。
1测试原理
本方法是用光学放大的原理，定量测定气泡、气线或包含物的大小和分布情况。2试样制备
2.1透明石英玻璃管：
直径小于100mm时，取整管，
直径大于或等于100mm时，切取弦长10～100mm的试片，长度应小于或等于500mm。2.2透明石英玻璃板材：
尺寸为10mm×10mm×1mm~300mm×300mm×100mm。2.3光学石英玻璃：
尺寸等于或小于300mm×300mm×100mm，表面抛光或用200号砂细磨。2.4透明石英玻璃制品：
取整件。
3仪器与材料
3.1投影仪的放大倍数为10～100倍。物镜放大率误差为±0.0008。工作台的示值精度为0.005mm。也可采用读数显微镜或测量显微镜。3.2游标卡尺、百分表。
3.3脱脂纱布、擦镜纸、无水乙醇。4测试步骤
4.1目测试样，找出待测位置，做出标记。4.2用无水乙醇将待测试样擦拭干净。4.3根据待测气泡大小和密度，选择合适的放大倍率进行测定。4.4从表面开始不断调节焦距，依层次测定标记内气泡直径（不规则形状气泡的直径，取最大和最小直径的算术平均值）、气线长度、宽度和数量。4.5测定气泡、气线的深度分布时，把显微镜的焦点调在试样的表面，记录读数（1。），然后调焦在选定的气泡、气线上。测出的Z坐标方向上的读数（I，）。按下式计算出气泡、气线的深度。a=n(l,-lo)
式中：α气泡层至表层的深度，mm，一试样的折射率（1.4583）3
l,-l。—测得的距离，mm。
国家标准局1986-08-15发布
1987-02-01实施
结果和计算

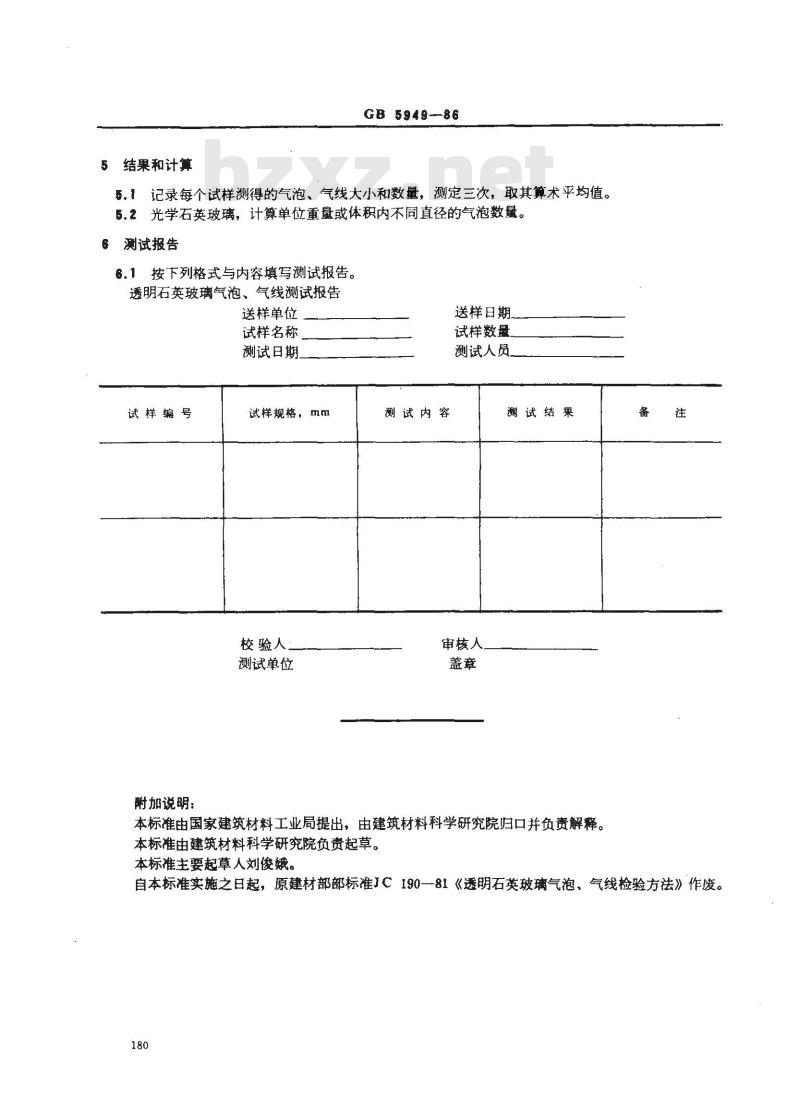

GB5949--86
5.1记录每个试样测得的气泡、气线大小和数量，测定三次，取其算术平均值。5.2光学石英玻璃，计算单位重量或体积内不同直径的气泡数鼠。测试报告免费标准bzxz.net
6.1按下列格式与内容填写测试报告。透明石英玻璃气泡、气线测试报告送样单位
试样名称
测试日期
试样编号
附加说明：
试样规格，mm
校验人
测试单位
测试内容
送样日期
试样数量
测试人员
测试结果
审核人
本标准由国家建筑材料工业局提出，由建筑材料科学研究院归口并负责解释。本标准由建筑材料科学研究院负责起草。本标准主要起草人刘俊娥。
自本标准实施之日起，原建材部部标准JC190一81《透明石英玻璃气泡、气线检验方法》作废。180
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
