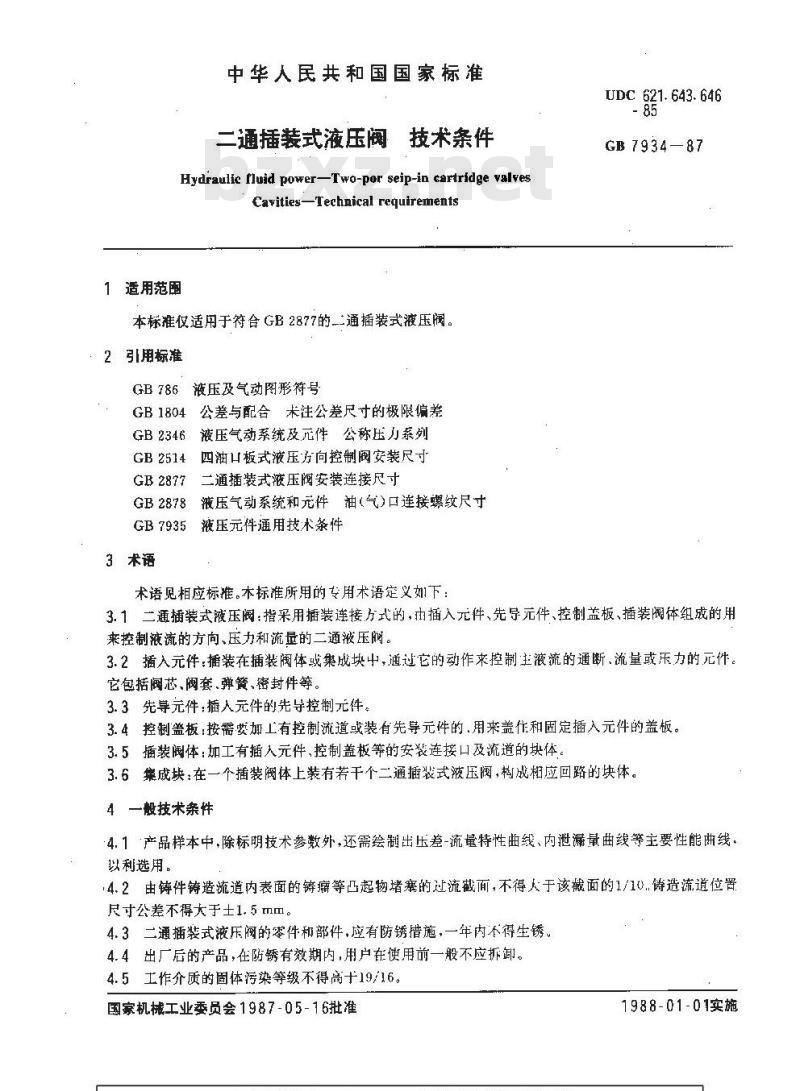

中华人民共和国国家标准
二通插装式液压阀技术条件
Hydraulic fluid power-Two-por seip-in cartridge valvesCavities-Technical requirements1适用范围
本标准仅适用于符合GB2877的二通插装式液压阀。2引用标准bzxZ.net
GB786液压及气动图形符号
公差与配合未注公差尺寸的极限偏差GB1804
GB 2346
液压气动系统及元件公称压力系列四油口板式液压方向控制阀安装尺寸GB 2514
二通插装式液压阀安装连接尺寸GB 2877
液压气动系统和元件油（气口连接螺纹尺寸GB2878
GB7935液压元件通用技术条件
3术语
术语见相应标准。本标准所用的专用术语定义如下：UDC 621. 643.646
GB 793487
3.1二通插装式液压阀：指采用插装连接方式的，由插入元件、先导元件、控制盖板、插装阀体组成的用来控制液流的方向、压力和流量的二通液压阀。3.2插入元件：插装在插装阀体或集成块中，通过它的动作来控制主液流的通断、流量或压力的元件。它包括阀芯、阀套、弹簧、密封件等。3.3先导元件：插人元件的先导控制元件。3.4控制盖板：按需要加工有控制流道或装有先导元件的.用来盖作和固定插入元件的盖板。3.5插装阀体：加工有插入元件、控制盖板等的安装连接口及流道的块体。3.6集成块：在一个插装阀体上装有若干个二通插装式液压阀，构成应回路的块体。4一般技术条件
4.1“产品样本中，除标明技术参数外，还需绘制出压差-流量特性曲线，内泄漏量曲线等主要性能曲线，以利选用。
4.2由铸件铸造流道内表面的铸瘤等凸起物堵塞的过流截面，不得人于该裁面的1/10.铸造流道位置尺寸公差不得大于士1.5mm。
4.3二通插装式液压阀的零件和部件，应有防锈措施，一年内不得生锈、4.4出厂后的产品，在防锈有效期内，用户在使用前一般不应拆卸。4.5工作介质的固体污染等级不得高十19/16。国家机械工业委员会1987-05-16批准1988-01-01实施
GB 7934—87

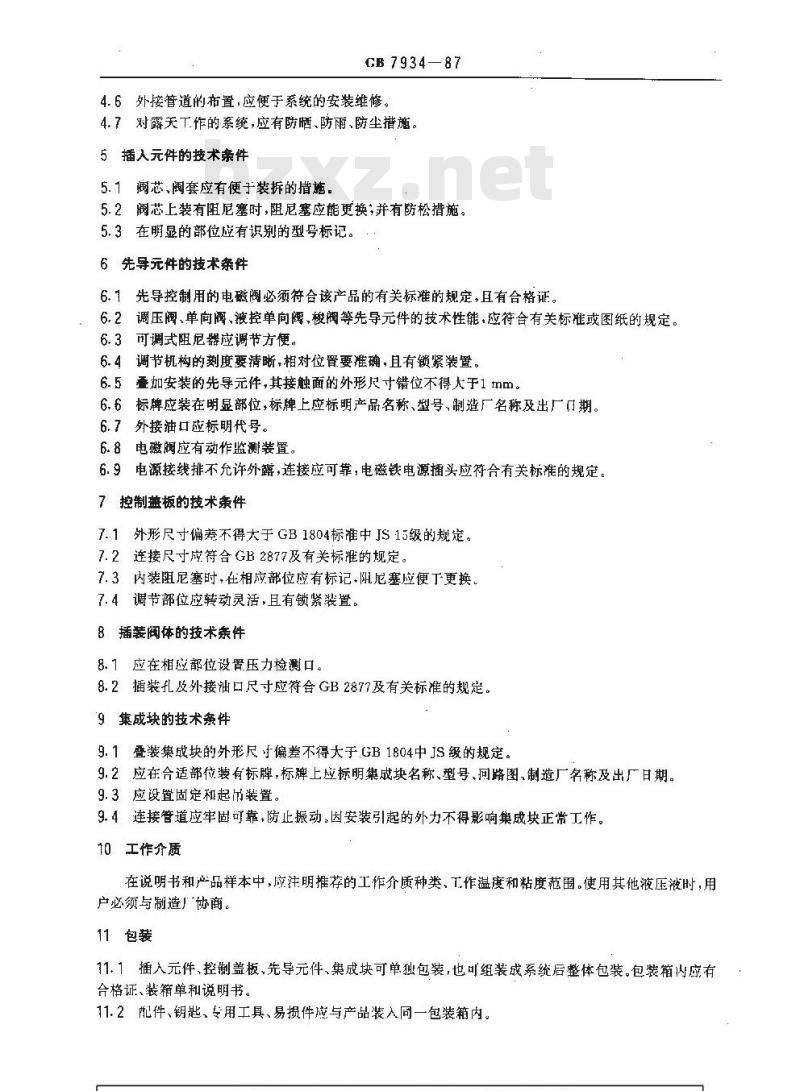

4.6外接管道的布置，应便于系统的安装维修。4. 7对露关下作的系统,应有防晒、防丽,防尘措施。5插入元件的接术条件
5. 1芯,阈套应有便于装拆的措施。5.2阀芯上装有阻尼塞时，阻尼塞应能更换，并有防松措施。5.3在明显的部位应有识别的型号标记。6先导元件的技术条件
6.1先导控制用的电磁阀必须符合该产品的有关标准的规定,且有合格证。6.2调压阀、单向阀、液控单向阁，梭阀等先导元件的技术性能，应符合有关标准或图纸的规定。6.3可调式阻尼器应调节方便。
6.4调节机构的刻度要清晰,相对位置要准确,且有锁紧装置。6.5叠加安装的先导元件，其接触面的外形尺寸错位不得大于1mm。6.6标牌应装在明显部位，标牌上应标明产品名称、型号、制造厂名称及出厂口期。6.7外接油口应标明代号。
6.8电磁阀应有动作监测装置。
6.9电源接线排不允许外露，连接应可靠，电磁铁电源插头应符衍合有关标准的规定。7控制益板的技术条件
7.1外形尺寸偏差不得大于GB1804标准中JS15级的规定。7.2连接尺寸应符合GB2877及有关标准的规定。7.3内装阻尼塞时，在相应部位应有标记.阻尼塞应便丁更换7.4调节部位应转动灵活，且有锁紧装置。8插装阀体的按术条件
8.1应在相应部位设置压力检测口。8.2插装孔及外接油口尺寸应符合GB2877及有关标准的规定。9集成块的技术条件
9.1叠装集成块的外形尺寸偏差不得大于.GB1804中JS级的规定。9.2应在合适部位装有标牌，标牌上应标明集成块名称、型号、同路图，制造厂名称及出厂日期。9.3应设置固定和起吊装置。
9.4连接管道应牢固可靠，防止振动。因安装引起的外力不得影响集成块正常工作。10工作介质
在说明书和产品样本中，应注明推荐的工作介质种类、工作温度和粘度范围。使用其他液压波时，用户必须与制造广协商。
11包装
11.1插入元件、控制盖板、先导元件、集成块可单独包装，也可组装成系统后整体包装。包装箱内应有合格证、装箱单和说明书。
11.2配件、钥匙、专用工具、易损件应与产品装入同一包装箱内。GB 7934-87

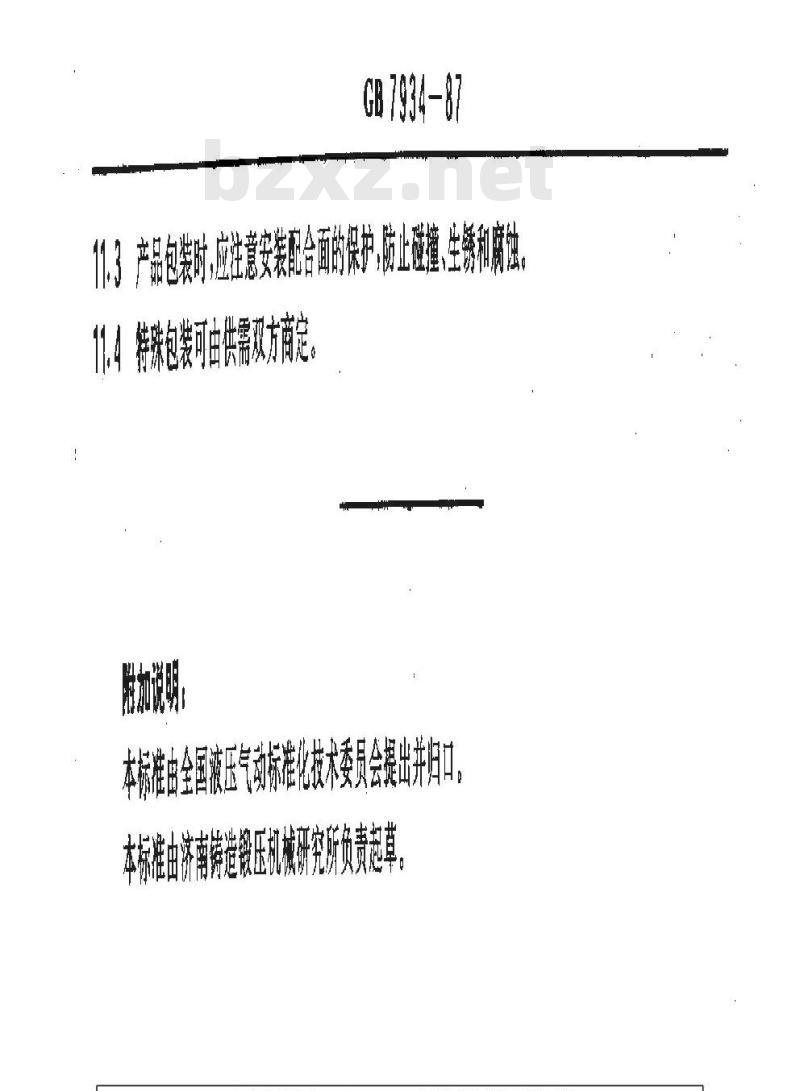

13.产品包装时,应注意安装配合面的保护，防止碰撞、生锈和腐蚀。1.4特殊包装可由供需双方商定。本标准由全国液压气动标准化技术委员会提出归口本标准由许南炜造锻压机械研究所负责起草。七车华学
