【国家标准(GB)】 抗硫酸盐硅酸盐水泥

GB748·-1996
抗硫酸盐硅酸盐水泥目前尚无ISO国际标准，本标准是参照英国BS4027-—1991、德国DIN11641--1990、法国NFP15-319—1990、美国ASTMC150--1989国外先进国家的标准对GB748—83进行修订的。
原国家标准GB748一83基本上是采用原苏联标准指标，已不适合我国发展的需要。本标准对其主要指标进行了修订，增列碱含量、不溶物、比表面积等指标。中抗硫酸盐硅酸盐水泥中C:A指标，与美国、法国标准相致，高抗硫酸盐硅酸盐水泥与德国和美国标准相同，并均规定C,S指标。本标准的附录A是提示的附录。
本标准从生效日期起，同时代替GB748一83。本标准由国家建筑材料工业局提出。本标准由全国水泥标准化技术委员会归口。本标准起草单位：中国建筑材料科学研究院、国家建筑材料工业局标准化研究所、本溪水泥厂和强华水泥厂。
本标准主要起草人：甄向贤、童三多、张惠敏、吴晓蓉、宋连有。本标准首次发布于1965年，第一次修订于1983年。-

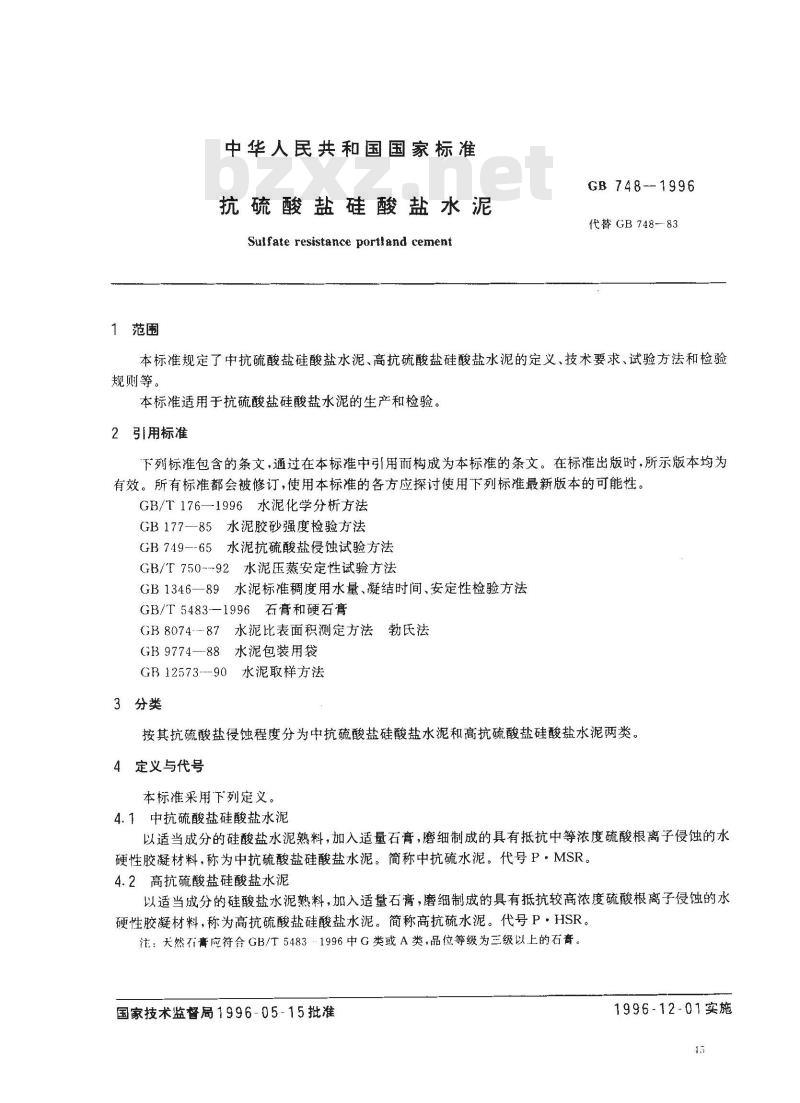

1范围
中华人民共和国国家标准
抗硫酸盐硅酸盐水泥
Sulfate resistance portland cementGB 748--1996
代替GB748-83
本标准规定了中抗硫酸盐硅酸盐水泥、高抗硫酸盐硅酸盐水泥的定义、技术要求、试验方法和检验规则等。
本标准适用于抗硫酸盐硅酸盐水泥的生产和检验。2引用标准
下列标准包含的条文，通过在本标推中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T176—1996水泥化学分析方法GB177--85水泥胶砂强度检验方法GB749--65水泥抗硫酸盐侵蚀试验方法GB/r750-92水泥压蒸安定性试验方法GB1346一89水泥标准稠度用水量、凝结时间、安定性检验方法GB/T5483—1996石膏和硬石膏
勃氏法
GB8074--87水泥比表面积测定方法GB9774—88水泥包装用袋
）水泥取样方法
GB 12573--90
3分类
按其抗硫酸盐侵蚀程度分为中抗硫酸盐硅酸盐水泥和高抗硫酸盐硅酸盐水泥两类。4定义与代号
本标准采用下列定义。
4.1中抗硫酸盐硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有抵抗中等浓度硫酸根离子侵蚀的水硬性胶凝材料，称为中抗硫酸盐硅酸盐水泥。简称中抗硫水泥。代号P·MSR。4.2高抗硫酸盐硅酸盐水泥
以适当成分的硅酸盐水泥熟料，加入适量石膏，磨细制成的具有抵抗较高浓度硫酸根离子侵蚀的水硬性胶凝材料，称为高抗硫酸盐硅酸盐水泥。简称高抗硫水泥。代号P·HSR。注：天然石膏应符合GB/T54831996中G类或A类，品位等级为三级以上的石膏。国家技术监督局1996-05-15批准1996-12-01实施

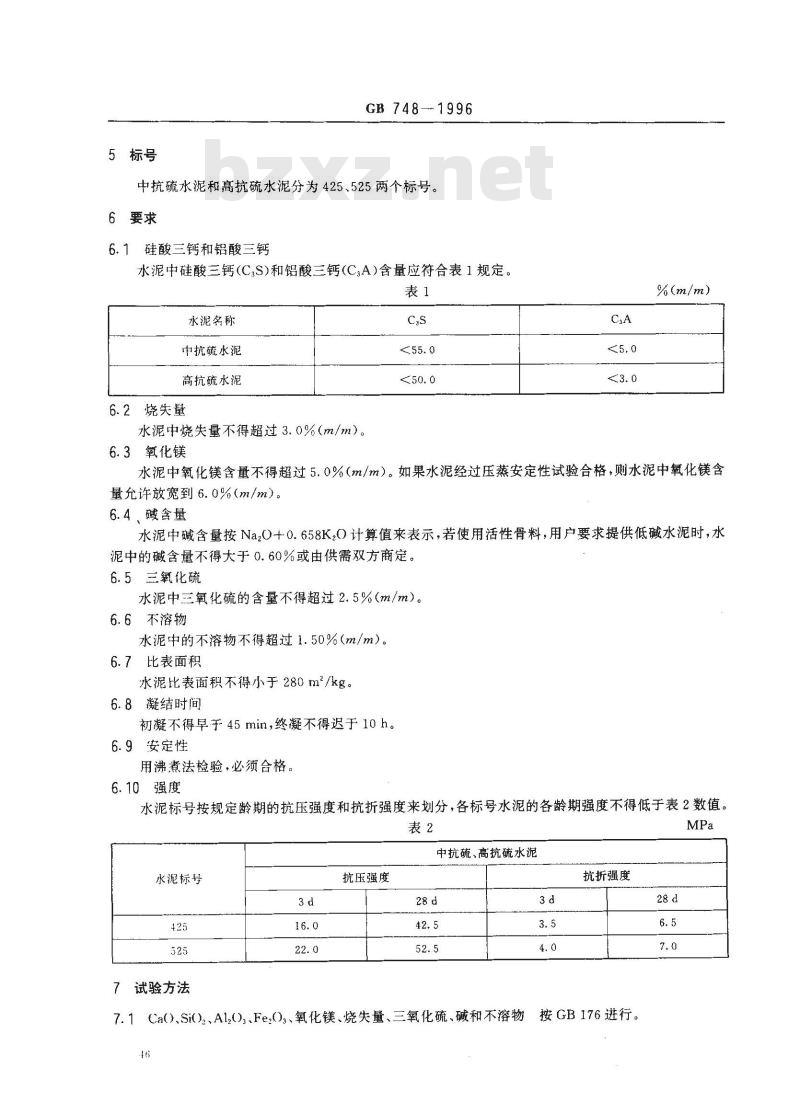

5标号
GB 748—1996
中抗硫水泥和高抗硫水泥分为425、525两个标号。6要求
6.1硅酸三钙和铝酸三钙
水泥中硅酸三钙(C,S)和铝酸三钙(C3A）含量应符合表1规定。表1
水泥名称
中抗硫水泥
高抗硫水泥
6.2烧失量
水泥中烧失量不得超过3.0%（m/m）。6.3氧化镁
%(m/m)
水泥中氧化镁含量不得超过5.0%（m/m）。如果水泥经过压蒸安定性试验合格，则水泥中氧化镁含量允许放宽到6.0%（m/m）。
6.4、碱含量
水泥中碱含量按NazO+0.658K.0计算值来表示，若使用活性骨料，用户要求提供低碱水泥时，水泥中的碱含量不得大于0.60%或由供需双方商定。6.5三氧化硫
水泥中三氧化硫的含量不得超过2.5%（m/m）。6.6不溶物
水泥中的不溶物不得超过1.50%（m/m）。6.7比表面积
水泥比表面积不得小于280m2/kg。6.8凝结时间
初凝不得早于45min，终凝不得迟于10h。6.9安定性
用沸煮法检验，必须合格。
6.10强度
水泥标号按规定龄期的抗压强度和抗折强度来划分，各标号水泥的各龄期强度不得低于表2数值。表2
中抗硫、高抗硫水泥
水泥标号
7试验方法
抗压强度
抗折强度
7.1Ca()、Si0)、A1,()3、Fe,3、氧化镁、烧失量、三氧化硫、碱和不溶物按GB176进行。6
GB 748--1996

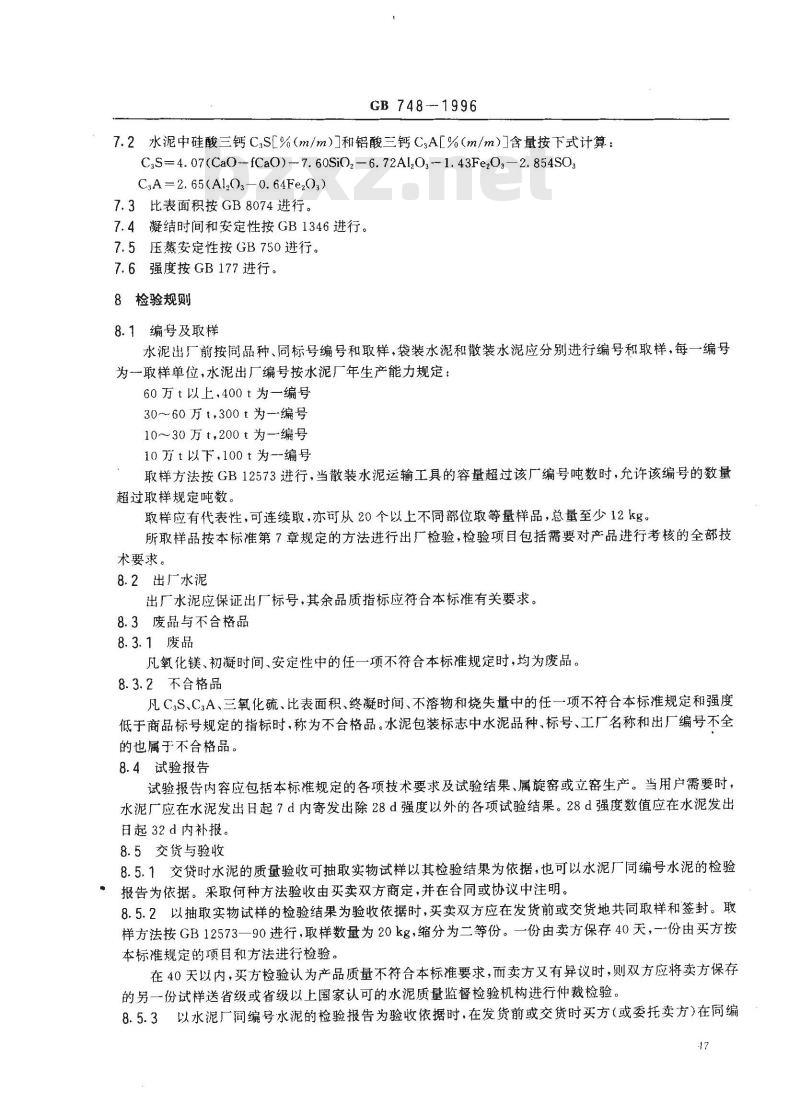

7.2水泥中硅酸三钙C,SL%（m/m）和铝酸三钙CA[%（m/m）]含量按下式计算：C,S=4. 07(CaO--fCaO) -- 7. 60SiO2—6. 72Al,O3 --1. 43Fe2O:—2. 854SO:C,A-2.65(Al:O3—0.64Fe2O,)
7.3比表面积按GB8074进行。
7.4凝结时间和安定性按GB1346进行。7.5压蒸安定性按GB750进行。
7.6强度按GB177进行。
8检验规则
8.1编号及取样
水泥出厂前按同品种、同标号编号和取样，袋装水泥和散装水泥应分别进行编号和取样，每一编号为一取样单位，水泥出厂编号按水泥厂年生产能力规定：60万t以上，400t为一编号
30~60万，300t为-编号
10～30万t，200t为一编号
10万t以下，100t为编号
取样方法按GB12573进行，当散装水泥运输工具的容量超过该厂编号吨数时，允许该编号的数量超过取样规定吨数。
取样应有代表性，可连续取，亦可从20个以上不同部位取等量样品，总量至少12kg所取样品按本标准第7章规定的方法进行出厂检验，检验项目包括需要对产品进行考核的全部技术要求。
8.2出广水泥
出厂水泥应保证出厂标号，其余品质指标应符合本标准有关要求。8.3废品与不合格品
8.3.1废品
凡氧化镁、初凝时间、安定性中的任一项不符合本标准规定时，均为废品。8.3.2不合格品
凡C3S、C:A、三氧化硫、比表面积、终凝时间、不溶物和烧失量中的任一项不符合本标准规定和强度低于商品标号规定的指标时，称为不合格品。水泥包装标志中水泥品种、标号、工厂名称和出厂编号不全的也属于不合格品。
8.4试验报告
试验报告内容应包括本标准规定的各项技术要求及试验结果、属旋密或立密生产。当用户需要时，水泥厂应在水泥发出日起7d内寄发出除28d强度以外的各项试验结果。28d强度数值应在水泥发出日起32d内补报。
8.5交货与验收
8.5.1交贷时水泥的质量验收可抽取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验·报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。8.5.2以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573一90进行，取样数量为20kg，缩分为二等份。一份由卖方保存40天，一-份由买方按本标准规定的项目和方法进行检验。在40天以内，买方检验认为产品质量不符合本标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。8.5.3以水泥厂间编号水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编17
GB 748--1996

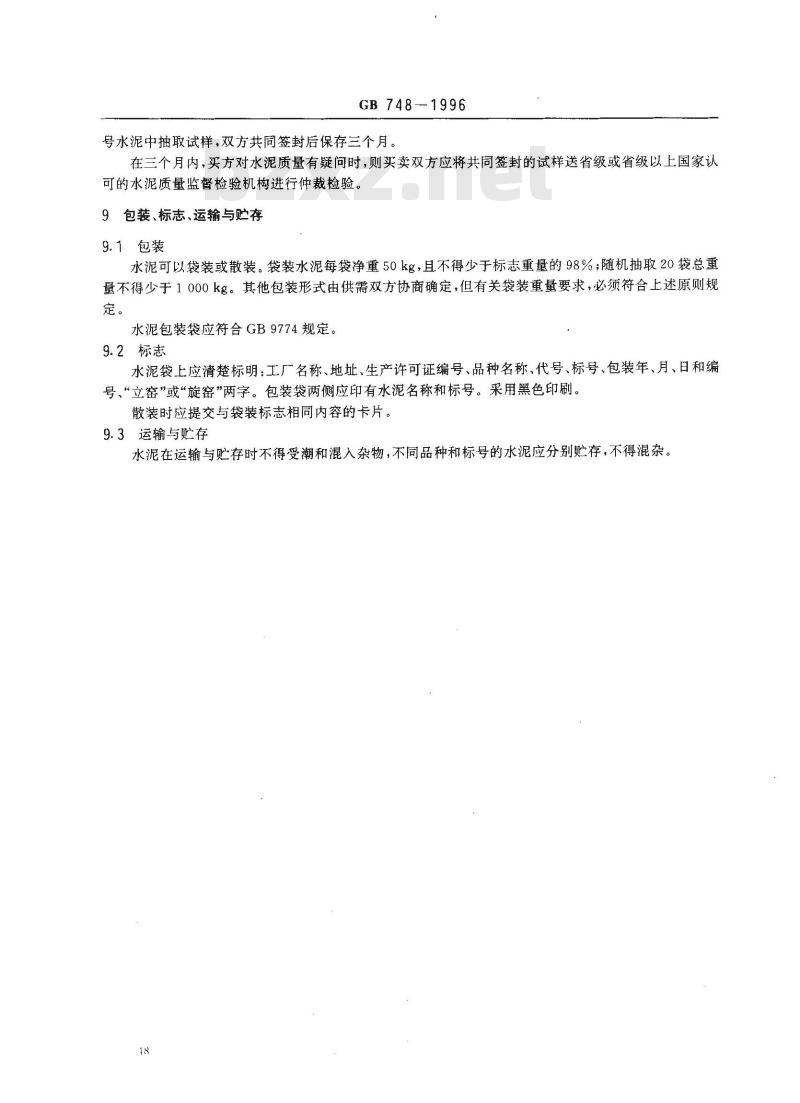

号水泥中抽取试样，双方共同签封后保存三个月。在三个月内，买方对水泥质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。9包装、标志、运输与贮存
9.1包装
水泥可以袋装或散装。袋装水泥每袋净重50kg，且不得少于标志重量的98%；随机抽取20袋总重量不得少于1000kg。其他包装形式由供需双方协商确定，但有关袋装重量要求，必须符合上述原则规定。
水泥包装袋应符合GB9774规定。9.2标志
水泥袋上应清楚标明：工厂名称、地址、生产许可证编号、品种名称、代号、标号、包装年、月、日和编号、“立密\或“旋窑”两字。包装袋两侧应印有水泥名称和标号。采用黑色印刷。散装时应提交与袋装标志相同内容的卡片。9.3运输与贮存
水泥在运输与贮存时不得受潮和混入杂物，不同品种和标号的水泥应分别贮存，不得混杂。18
GB7481996免费标准下载网bzxz
附录A
(提示的附录）
抗硫酸盐水泥适用的范围和抗硫酸盐浓度抗硫酸盐硅酸盐水泥，主要用于受硫酸盐侵蚀的海港、水利、地下、隧道、引水、道路和桥梁基础等A.1
工程。
2中抗硫酸盐硅酸盐水泥，一般用于硫酸根离子浓度不超过2500mg/L的纯硫酸盐的腐蚀A.2
A.3高抗硫酸盐硅酸盐水泥，般用于硫酸根离子浓度不超过8000mg/L的纯硫酸盐的腐蚀。A.4在实际环境中的抗硫酸盐侵蚀性能可按GB749进行试验。19
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
