【国家标准(GB)】 通讯电缆纸

GB 7970--1999

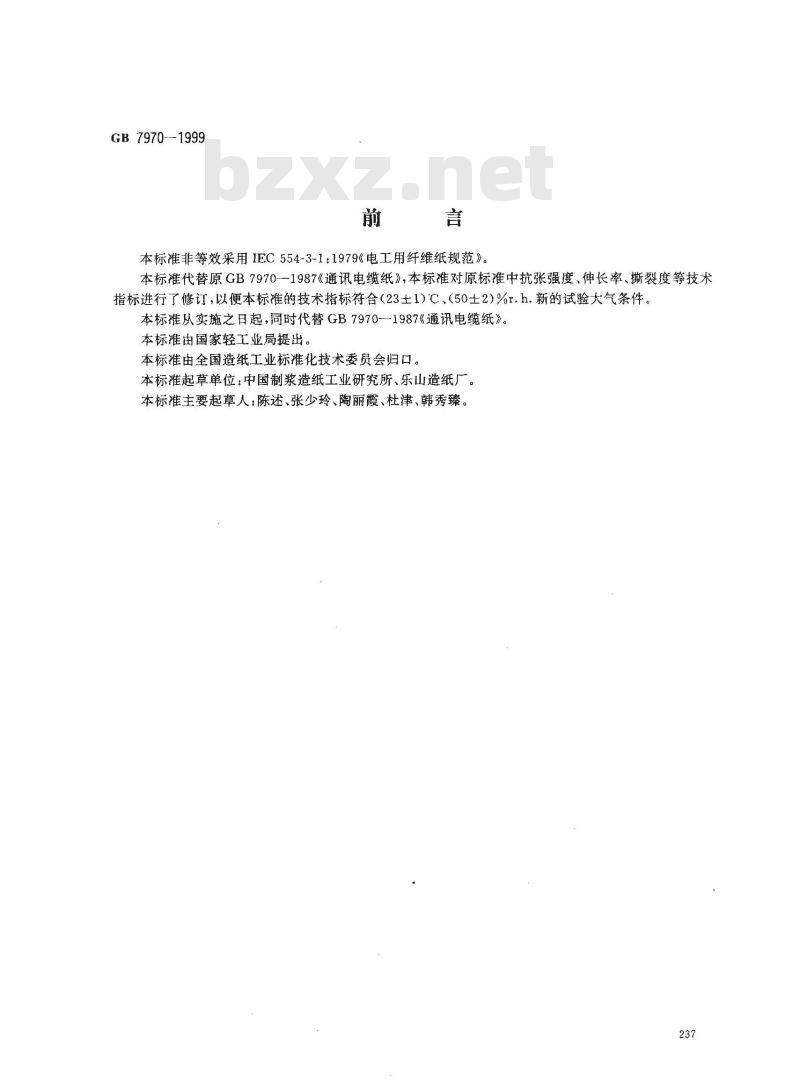

本标准非等效采用IEC554-3-1：1979《电工用纤维纸规范》。本标准代替原GB7970--1987《通讯电缆纸》，本标准对原标准中抗张强度、伸长率、撕裂度等技术指标进行了修订，以便本标准的技术指标符合（23土1）℃、50士2)%r.h.新的试验大气条件。本标准从实施之日起，同时代替GB7970--1987《通讯电缆纸》。本标准由国家轻工业局提出。
本标由全国造纸工业标准化技术委员会归口。本标起草单位：中国制浆造纸工业研究所、乐山造纸厂。本标准主要起草人：陈述、张少玲、陶丽霞、杜津、韩秀臻。237
1范围

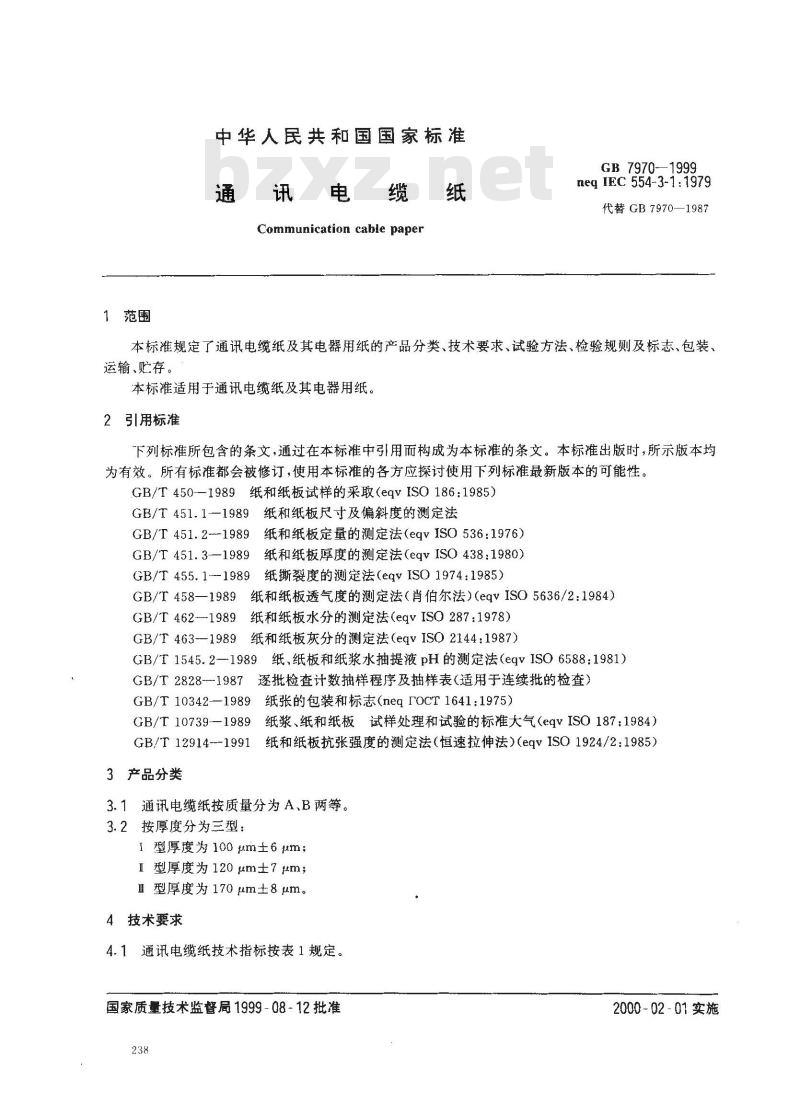

中华人民共和国国家标准
通讯电
Communication cable paper
GB 7970—1999
neq IEC 554-3-1:1979
代替GB7970—1987
本标准规定了通讯电缆纸及其电器用纸的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于通讯电缆纸及其电器用纸。2引用标准Www.bzxZ.net
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T450—1989纸和纸板试样的采取（eqvISO186：1985）GB/T451.1-—1989纸和纸板尺寸及偏斜度的测定法GB/T451.2--1989纸和纸板定量的测定法（eqvISO536：1976）GB/T451.3—1989纸和纸板厚度的测定法（eqvISO438:1980)GB/T455.1-1989纸撕裂度的测定法（eqyISO1974:1985）GB/T458—1989纸和纸板透气度的测定法（肖伯尔法）（eqvISO5636/2:1984）GB/T462-1989纸和纸板水分的测定法（eqvISO287：1978）GB/T463--1989纸和纸板灰分的测定法（eqvISO2144:1987）GB/T1545.2—1989纸、纸板和纸浆水抽提液pH的测定法（eqvISO6588:1981）GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T10342—1989纸张的包装和标志（neqrOCT1641：1975）GB/T10739—1989纸浆、纸和纸板试样处理和试验的标准大气（eqvISO187:1984）GB/T12914--1991纸和纸板抗张强度的测定法（恒速拉伸法）（eqvISO1924/2:1985）3产品分类
3.1通讯电缆纸按质量分为A、B两等。3.2按厚度分为三型：
I型厚度为100um士6um；
I 型厚度为 120 μm士7 μm;
Ⅲ型厚度为170μm±8μm。
4技术要求

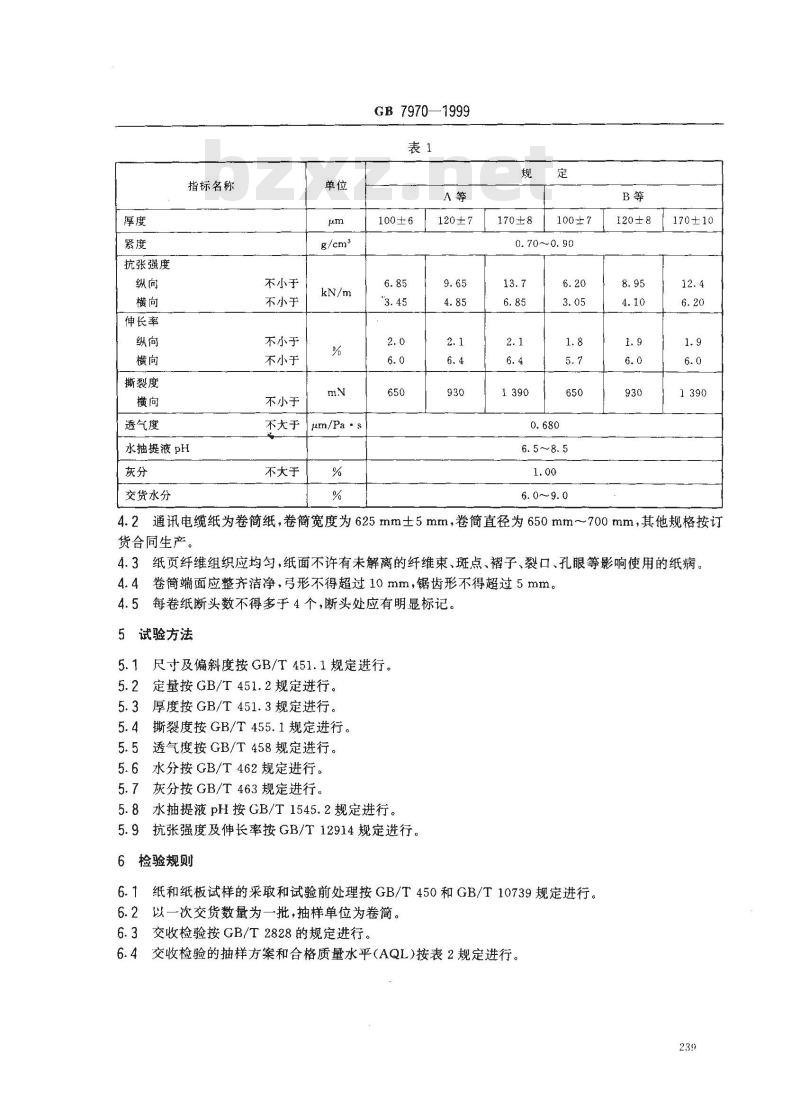

4.1通讯电缆纸技术指标按表1规定。国家质量技术监督局1999-08-12批准238
2000~02-01实施
抗张强度
伸长率
撕裂度
透气度
指标名称
水抽提液pH
交货水分
不小于
不小于
不小于
不小于
不小于
不大于
Jμm/Pa·s
不大于「
GB7970—1999
100±6
120±7
170±8
100±7
120±8
170±10
4.2通讯电缆纸为卷简纸，卷简宽度为625mm士5mm，卷筒直径为650mm～700mm，其他规格按订货合同生产。
4.3纸页纤维组织应均匀，纸面不许有未解离的纤维束、斑点、褶子、裂口、孔眼等影响使用的纸病。4.4卷筒端面应整齐洁净，弓形不得超过10mm，锯齿形不得超过5mm。4.5每卷纸断头数不得多于4个，断头处应有明显标记。5试验方法
5.1尺寸及偏斜度按GB/T451.1规定进行5.2定量按GB/T451.2规定进行。5.3厚度按GB/T451.3规定进行。5.4撕裂度按GB/T455.1规定进行。5.5透气度按GB/T458规定进行。5.6水分按GB/T462规定进行。
5.7灰分按GB/T463规定进行。
5.8水抽提液pH按GB/T1545.2规定进行。5.9抗张强度及伸长率按GB/T12914规定进行。6检验规则
6.1纸和纸板试样的采取和试验前处理按GB/T450和GB/T10739规定进行。6.2以一次交货数量为一批，抽样单位为卷筒。6.3交收检验按GB/T2828的规定进行。6.4交收检验的抽样方案和合格质量水平(AQL)按表2规定进行。239

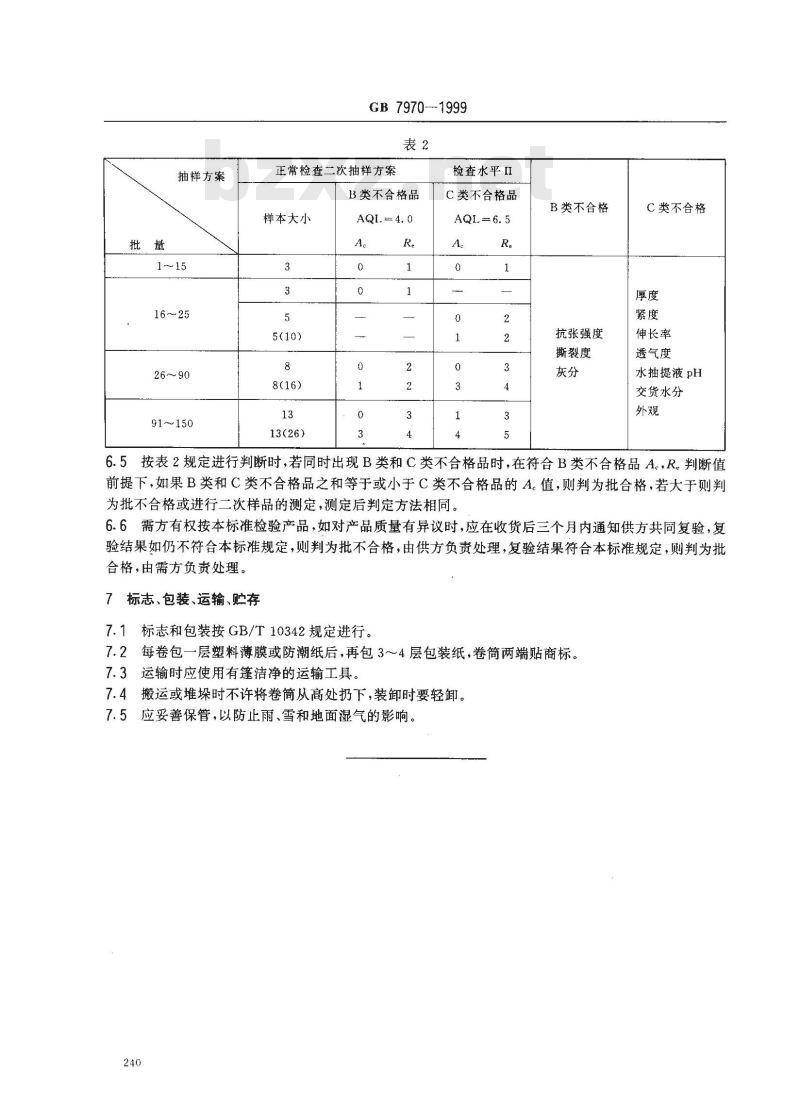

抽样方案
1～15
91~150
GB7970—1999
正常检查二次抽样方案
B类不合格品
样本大小
13(26)
检查水平 Ⅱ
C类不合格品
B类不合格
抗张强度
撕裂度
C类不合格
伸长率
透气度
水抽提液pH
交货水分
6.5按表2规定进行判断时，若同时出现B类和C类不合格品时，在符合B类不合格品A。，R。判断值前提下，如果B类和C类不合格品之和等于或小于C类不合格品的A。值，则判为批合格，若大于则判为批不合格或进行二次样品的测定，测定后判定方法相同。6.6需方有权按本标准检验产品，如对产品质量有异议时，应在收货后三个月内通知供方共同复验，复验结果如仍不符合本标准规定，则判为批不合格，由供方负责处理，复验结果符合本标准规定，则判为批合格，由需方负责处理。
7标志、包装、运输、贮存
7.1标志和包装按GB/T10342规定进行。7.2每卷包一层塑料薄膜或防潮纸后，再包3～4层包装纸，卷筒两端贴商标。7.3运输时应使用有篷洁净的运输工具。7.4搬运或堆垛时不许将卷简从高处扔下，装卸时要轻卸。7.5应妥善保管，以防止丽、雪和地面湿气的影响。240
