【国家标准(GB)】 直接作用模拟指示电测量仪表及其附件 第1部分:定义和通用要求

GB/T 7676.1-1998

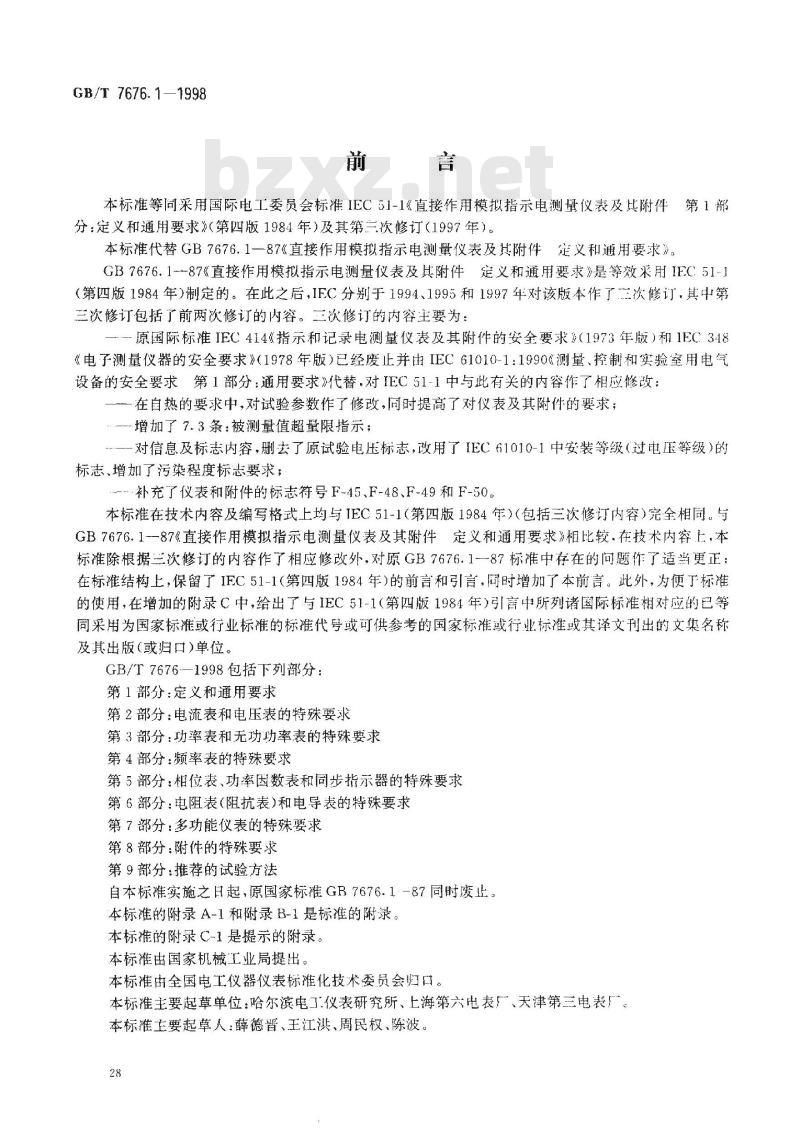

本标准等同采用国际电工委员会标准IEC51-1《直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求》（第四版1984年）及其第三次修订（1997年）。本标准代替GB7676.1-87《直接作用模拟指示电测量仪表及其附件定义和通用要求》GB7676.187《直接作用模拟指示电测量仪表及其附件定义和通用要求》是等效采用IFC51-」（第四版1984年）制定的。在此之后，IFC分别于1994、1995和1997年对该版本作了三次修订，其中第三次修订包括了前两次修订的内容。三次修订的内容主要为：原国际标准IEC414《指示和记录电测量仪表及其附件的安全要求》（1973年版）和1EC3418《电子测量仪器的安全要求》（1978年版）已经废止并由IEC61010-1：1990《测量、控制和实验室用电气设备的安全要求第1部分：通用要求》代替，对IEC51-1中与此有关的内容作了相应修改；在自热的要求中，对试验参数作了修改。同时提高了对仪表及其附件的要求—--增加了7.3条：被测量值超量限指示；对信息及标志内容，删去了原试验电压标志，改用了IEC61010-1中安装等级（过电压等级）的标志、增加广污染程度标思要求；-补充了仪表和附件的标志符号F-45、F-48、F-49和F-50。本标准在技术内容及编写格式上均与IEC51-1（第四版1984年）（包括三次修订内容）完全相同。与GB7676.1--87《直接作用模拟指示电测量仪表及其附件定义和通用要求》相比较.在技术内容上，本标准除根据二次修订的内容作了相应修改外，对原GB7676.1一87标准中存在的问题作厂适当更正：在标准结构上，保留了IFC51-1（第四版1984年)的前言和引言，周时增加了本前言。此外，为便了标准的使用，在增加的附录中，给出了与EC51-1（第四版1984年）「言中所列诸国际标准相对应的已等同采用为国家标准或行业标的标准代号或可供参考的国家标准或行业标准或其译文刊出的文集名称及其出版(或归口)单位。
GB/T7676—1998包括下列部分：第1部分：定义和通用要求
第2部分：电流表和电压表的特殊要求第3部分：功率表和无功功率表的特殊要求第4部分：频率表的特殊要求
第5部分：相位裴、功率因数表和同步指示器的特殊要求第6部分：电阻表（阻抗表）和电导表的特殊要求第7部分：多功能仪表的特殊要求第8部分：附件的特殊要求
第9部分：推荐的试验方法
自本标准实施之日起，原国家标准GB7676.1·-87同时废止。本标准的附录A-1和附录B-1是标准的附录。本标准的附录C-1是提示的附录。本标准由国家机械工业局提出。本标准由全国电工仪器仪表标准化技术委员会归口。本标准主要起草单位：哈尔滨电工仪表研究所、上海第六电表厂、天津第三电表厂。本标淮土要起草人：薛德晋、王江洪、周民权、陈波。28
GB/T 7676. 11998

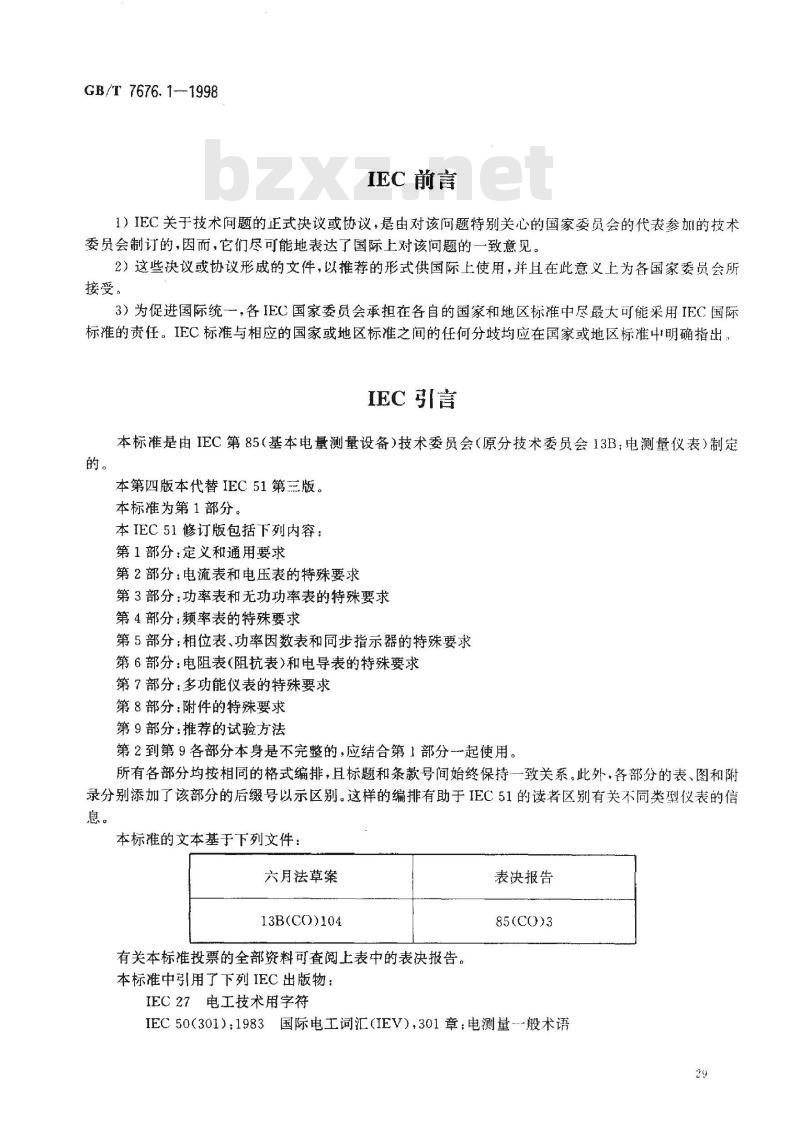

IEC 前言
1）IEC关于技术问题的正式决议或协议，是由对该问题特别关心的国家委员会的代表参加的技术委员会制订的，因而，它们尽可能地表达了国际上对该问题的一致意见。2）这些决议或协议形成的文件，以推荐的形式供国际上使用，并且在此意义上为各国家委员会所接受。
3）为促进国际统一，各IEC国家委员会承担在各自的国家和地区标准中尽最大可能采用IEC国际标准的责任。IEC标准与相应的国家或地区标准之间的任何分歧均应在国家或地区标准中明确指出，IEC引言
本标准是由IEC第85（基本电量测量设备）技术委员会（原分技术委员会13B：电测量仪表）制定的。
本第四版本代替IEC51第三版。
本标准为第1部分。
本IEC51修订版包括下列内容：
第1部分：定义和通用要求
第2部分：电流表和电压表的特殊要求第3部分：功率表和无功功率表的特殊要求第4部分：频率表的特殊要求
第5部分：相位表、功率因数表和同步指示器的特殊要求第6部分：电阻表(阻抗表)和电导表的特殊要求第7部分：多功能仪表的特殊要求第8部分：附件的特殊要求
第9部分：推荐的试验方法
第2到第9各部分本身是不完整的，应结合第1部分起使用。所有各部分均按相同的格式编排，且标题和条款号间始终保持一致关系。此外，各部分的表、图和附录分别添加了该部分的后缀号以示区别。这样的编排有助于IEC51的读者区别有关不同类型仪表的信息
本标准的文本基于下列文件：
六月法草案
13B(CO)104
有关本标准投票的全部资料可查阅上表中的表决报告。本标准中引用了下列IEC出版物：IEC27电工技术用字符
表决报告
85(CO)3
IEC50（301）：1983国际电工词汇（IEV），301章：电测量--般术语29
GB/T7676.1-1998

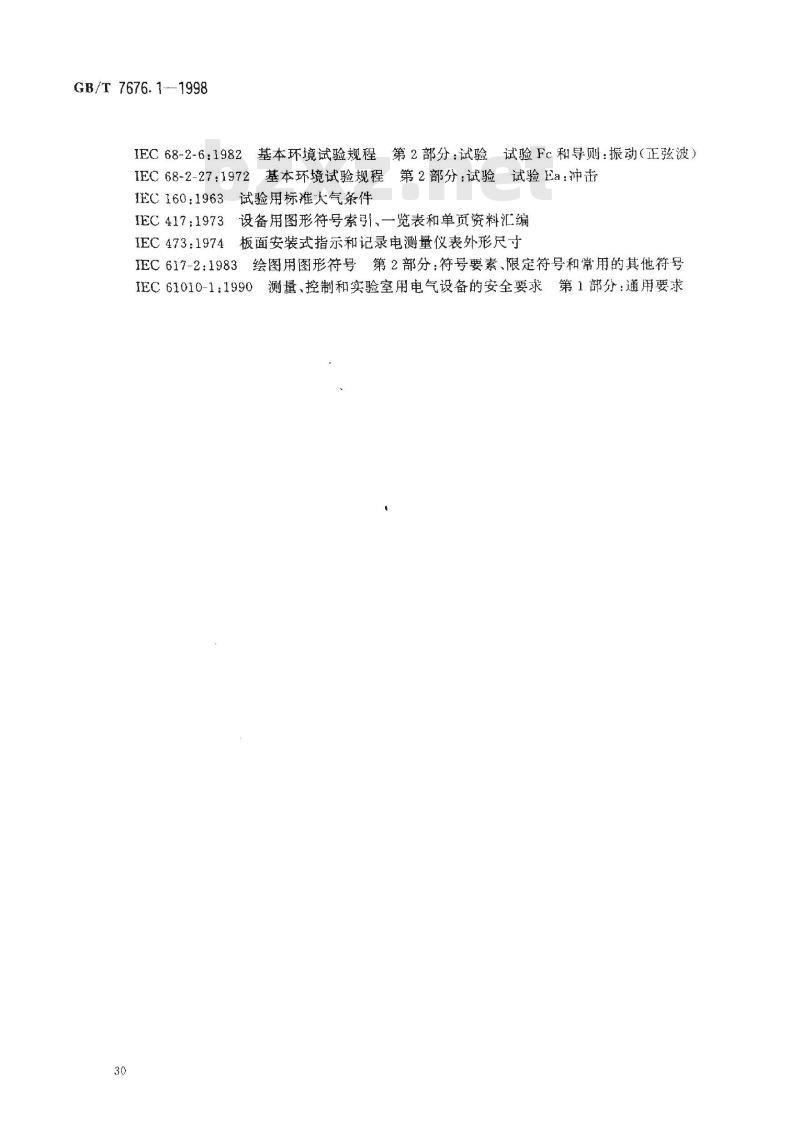

IEC 68-2-6:1982
基本环境试验规程第2部分：试验试验Fc和导则：振动（正弦波）IEC68-2-27:1972
基本环境试验规程
第2部分：试验试验Ea：冲击
IEC160：1963试验用标准大气条件IEC 417:1973
IEC 473:1974
设备用图形符号索引、一览表和单页资料汇编板面安装式指示和记录电测量仪表外形尺寸绘图用图形符号第2部分：符号要素、限定符号和常用的其他符号IEC617-2:1983
IEC61010-1：1990测量，控制和实验室用电气设备的安全要求第1部分：通用要求30

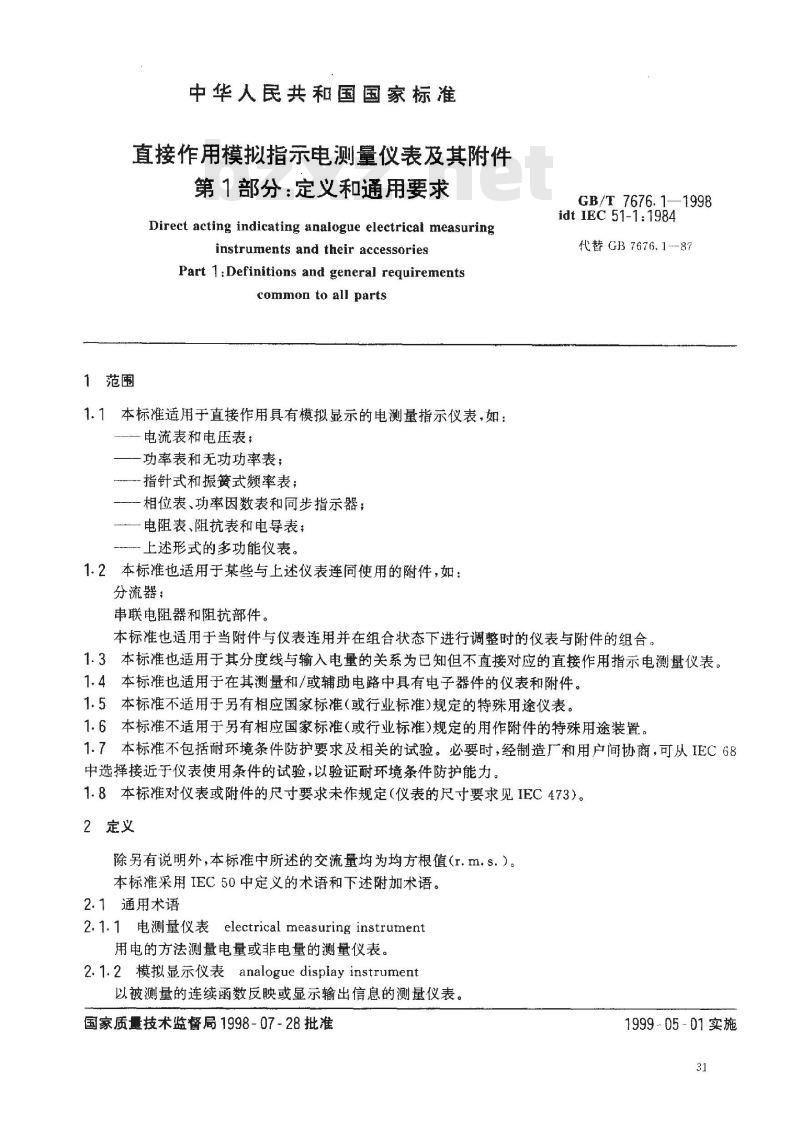

中华人民共和国国家标准
直接作用模拟指示电测量仪表及其附件第1部分：定义和通用要求
Direct acting indicating analogue electrical measuringinstruments and their accessoriesPart 1 :Definitions and general requirementscommon to all parts
1范围
1.1本标准适用于直接作用具有模拟显示的电测量指示仪表，如：电流表和电压表；
一功率表和无功功率表；
指针式和振簧式频率表；
相位表、功率因数表和同步指示器；电阻表、阻抗表和电导表：
上述形式的多功能仪表。
1.2本标准也适用于某些与上述仪表连同使用的附件，如：分流器；
串联电阻器和阻抗部件。
GB/T7676.1—1998
idt IEC 51-1: 1984
代替GB7676.1-87
本标准也适用于当附件与仪表连用并在组合状态下进行调整时的仪表与附件的组合。1.3本标准也适用于其分度线与输入电量的关系为已知但不直接对应的直接作用指示电测量仪表。1.4本标准也适用于在其测量和/或辅助电路中具有电子器件的仪表和附件。1.5本标准不适用于另有相应国家标准（或行业标准)规定的特殊用途仪表。1.6本标准不适用于另有相应国家标准或行业标准)规定的用作附件的特殊用途装置。1.7本标准不包括耐环境条件防护要求及相关的试验。必要时，经制造厂和用户间协商，可从IEC68中选择接近于仪表使用条件的试验，以验证耐环境条件防护能力。1.8本标准对仪表或附件的尺寸要求未作规定（仪表的尺寸要求见IEC473）。2定义
除另有说明外，本标准中所述的交流量均为均方根值（r.m.s.）。本标准采用IEC50中定义的术语和下述附加术语。2.1通用术语
2.1.1 电测量仪表 electrical measuring instrument用电的方法测量电量或非电量的测量仪表。2.1.2模拟显示仪表analogue displiay instrument以被测量的连续函数反映或显示输出信息的测量仪表。国家质量技术监督局1998-07-28批准1999-05-01实施
GB/T 7676. 1—1998

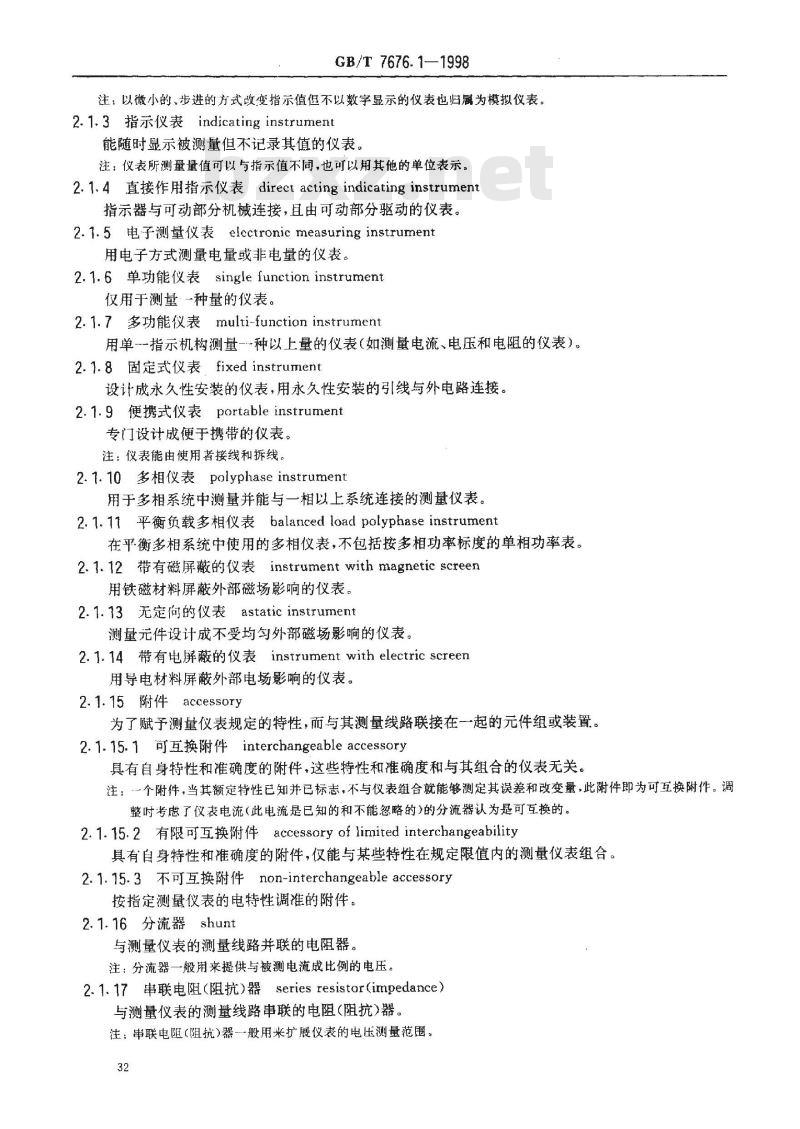

注：以微小的，步进的方式改变指示值但不以数字显示的仪表也归属为模拟仪表。2.1.3指示仪表indicating instrument能随时显示被测量但不记录其值的仪表注：仪表所测量量值可以与指示值不同，也可以用其他的单位表示。2.1.4直接作用指示仪表direct acting indicating instrument指示器与可动部分机械连接，且由可动部分驱动的仪表。2.1.5电子测量仪表electronicmeasuring instrument用电子方式测量电量或非电量的仪表。2.1.6单功能仪表　single function instrument仅用于测量一种量的仪表。
2.1.7多功能仪表 multi-function instrument用单一指示机构测量一种以上量的仪表（如测量电流、电压和电阻的仪表）。2.1.8固定式仪表fixed instrument设计成永久性安装的仪表，用永久性安装的引线与外电路连接。2.1.9便携式仪表portable instrument专门设计成便于携带的仪表。
注：仪表能由使用者接线和拆线。2. 7. 10 多相仪表 polyphase instrument 用于多相系统中测量并能与一相以上系统连接的测量仪表。2.1.11平衡负载多相仪表balanced load polyphase instrument在平衡多相系统中使用的多相仪表，不包括按多相功率标度的单相功率表。2.7.12带有磁屏蔽的仪表instrument withmagnetic screen用铁磁材料屏蔽外部磁场影响的仪表。2.1.13无定向的仪表　astatic instrument测量元件设计成不受均勾外部磁场影响的仪表。2.1.14带有电屏蔽的仪表instrument with electric screen用导电材料屏蔽外部电场影响的仪表。2.1.15附件accessory
为了赋予测量仪表规定的特性，而与其测量线路联接在一起的元件组或装置。2.1.15.1可互换附件 interchangeable accessory具有自身特性和准确度的附件，这些特性和确度和与其组合的仪表无关。注：个附件，当其额定特性已知并已标志，不与仪表组合就能够测定其误差和改变量，此附件即为可互换附作。调整时考虑了仪表电流（此电流是已知的和不能忽略的)的分流器认为是可互换的。2.1.15.2有限可互换附件accessory of limited interchangeability具有自身特性和准确度的附件，仅能与某些特性在规定限值内的测量仪表组合。2.1.15.3不可互换附件non-interchangeable accessory按指定测量仪表的电特性调准的附件。2.1.16分流器shunt
与测量仪表的测量线路并联的电阻器。注：分流器一般用来提供与被测电流成比例的电压。2.1.17串联电阻(阻抗)器series resistor(impedance）与测量仪表的测量线路串联的电阻（阻抗）器注：串联电阻（阻抗）器-般用来扩仪表的电压测量范围。32
2.1.18　仪表导线instrument leadGB/T 7676.11998
专门设计的由一根或多根导体组成的导线，用它将测量仪表与外电路或附件相互连接。2.1.19校准仪表导线calibrated instrument lead具有规定阻值的仪表导线。
注：校准仪表导线属于测量仪表的可互换附件。2.1.20畸变因数（--个量的总谐波畸变因数）distortion factor（total harmonic distortion factor）(ofa quantity)
谐波含量的均方根值与非正弦波量的均方根值之比。2.1.21纹波含量ripplecontent of aquantity波动分量的均方根值与直流分量值之比。2.1.22峰值因数peak factor
周期量的峰值与均方根值之比。2.2按其工作方式分类描述的仪表2.2.1 磁电系仪表 permanent-magnet moving-coil instrument利用可动线圈中电流产生的磁场与固定的永久磁铁磁场相互作用而工作的仪表。注：仪表可具有个以上的线，测量上述线圈中电流总和或电流比率。2.2.2 动磁系仪表moving-magnet instrument利用可动永久磁铁磁场与固定线圈中电流产生的磁场相互作用而工作的仪表。注：仪表可具有一个以上的线圈。2.2.3电磁系仪表moving-iron instrument利用一个可动软磁片与固定线圈中电流产生的磁场间吸引力而工作的仪表或利用一个（或多个）固定软磁片与可动软磁片（两者均由固定线圈中电流磁化)间排斥（吸引)力而工作的仪表。2.2.4极化电磁系仪表polarized moving-iron instrument包含个被固定永久磁铁极化并经固定线圈中电流励磁的可动软磁片的仪表。2.2.5电动系仪表electrodynamic instrument利用可动线圈中电流所产生的磁场与一个或儿个固定线圈中电流所产生的磁场相互作用而工作的仪表。
2.2.6铁磁电动系仪表（铁芯电动系仪表）ferrodynamic instrument（iron-cored eiectrodynamic in-strument)
借助在磁路中设置软磁材料来增强其电动效应的电动系仪表。2.2.7感应系仪表induction instrument利用·个（或几个）固定的交流电磁铁磁场与其在可动导电元件中感应电流所产生的磁场相互作用而工作的仪表。
2.2.8热系仪装（电热系仪表）thermal instrument（electrothermal instrument）利用仪表导体中电流的热效应而工作的仪表。2.2.8.1双金属系仪表bimctallic instrument电流直接或间接加热其双金属元件（其材料在温度改变时具有不同的膨胀率）使之变形从而产生指示值的热系仪表。
2.2.8.2热偶系仪表thermocouple instrument利用由被测电流加热的一个或几个热电偶的电动势工作的热系仪表。注：此电动势通常用磁电系仪表测量。2.2.9整流系仪表 rectifier instrument由对直流灵敏的测量仪表和整流装置组成的用以测量交流电流或电压的仪表。33
GB/T 7676. 1-1998
2.2.10静电系仪表electrostatic instrument依靠固定的与可动的电极间静电力的效应而工作的仪表。2.2.11指针式频率表pointer-type frequencymeter按指示器与标度尺之间的关系指示被测频率的仪表。2.2.12振簧式频率表vibrating-reed frequency meten用以测量频率的仪表。仪表由一组调谐的振簧组成，在具有待测频率的交流电流流过个或几个固定线圈的作用下，使振簧中的一个或几个产生谐振。2.2. 13相位表phase meter
用以测量频率相同、波形相似的两个电量之间相位角的仪表。这种仪表能测量以下的量：一-个电压与另一个电压之间的相位角或个电流与另个电流之间的相位角，或电压和电流之间的相位角。
2.2.14功率因数表powerfactormeter用来测量电路中的有功功率和视在功率的比率的仪表。事实上，功率因数表指示电流和相关电压之间相位角的余弦。2.2.15比率表（商值表）ratiometer（quotientmeter）用以测量两个量的比率（商）的仪表。2.2.16均方根值响应的仪表R.M.S.-responding instrument在规定的频率范围内，即使在被测量为非正弦或含有直流分量时亦能提供与被测量的均方根值成比例的指示值的仪表。
2.3仪表结构特性
2.3.1（仪表）测量线路
f measuring circuit(of an instrument)仪表及其附件的内部电路部分，包括相互连接的导线(若有时）。由电压或电流供电，其中的个或二者都是决定被测量指示值的主要因素（电压或电流中的一个可能是被测量自身）。2.3.1.1电流线路current circuit一种测量电路，通过宅的电流是决定被测量指示值的主要因素。注：电流线路所通过的电流可以直接是被测电流，或由外接电流互感器所供给的，或由外接分流器所引出的，与被测量成比例的电流。
2.3.1.2电压线路valtage circuit一一种测量电路，在其上所施加的电压是决定被测量指示值的主要因素。注：施加在电压线路上的电压可以是被测电压，或是由外接电压互感器或分压器所供给的或从外接串连电阻（阻抗)器引出的与被测量成比例的电压。2.3.2外部测量线路external measuring circuit仪表的外部电路部分，从该电路能得到被测量值。2.3.3辅助线路auxiliarycircuit仪表工作所必需的、测量线路以外的电路2.3.3.1辅助电源auxiliary supply供给电能的辅助电路。
2.3.4测量元件measuring element测量仪表的一些部件组合。它们在被测量的作用下，能使可动部分产生与被测量有关的运动2.3.5可动部分movingelement
测量元件的可运动部件。
2.3.6指示装置indicating device测量仪表中显示被测量值的部件。34
2.3.7指示器index
GB/T 7676.1—-1998
借助标度尺表示可动部分位置的部件。2.3.8标度尺scale
一系列的标记和数字，通过它们与指示器结合可得到被测量的值。2.3.8.1分度线scaie marks
标度盘上的标记，将标度尺分为适当的间隔，用以确定指示器的位置。2.3.8.2零分度线zero scale mark标度盘上数码为零的标记。
2.3.8.3分度scale division
任意两个相邻分度线之间的距离。2. 3.9分度数字scale numbers
与分度线结合在一起的一系列数字。2.3.10标度盘dial
带有标度尺和其他标志及符号的表面。2.3.11机械零位mechanical zero机械控制的测量元件断电后，指示器趋向的平衡位置。此位置可以与零分度线重合，也可以不重合。在机械压缩零位的仪表中，机械零位与分度线并不相对应。在无机械反作用力矩的仪表中，机械零位不确定。2.3.11.1机械零位调节器mechanical zeroadjuster用于调节仪表的机械零位，使之与适当的分度线相重合的调节机构，2.3.11.2机械量程调节器mechanical spanadjuster用于调节仪表测量范围上/下限，使之与适当的分度线相重合的调节机构。2.3.12电零位electrical zero　当被测电量为零或某一设定值且产生反作用力矩的控制电路（若有时）通电时，指示器所达到的平衡位置。
2.3.12.1电零位调节器electrical zeroadjuster对需要有辅助电源的仪表，用于调节仪表的电零位，使之与适当的分度线董合的机构。2.3.12.2电量程调节器electrical span adjuster对需要有辅助电源的仪表，用于调节仪表测量范围的上/下限，使之与适当的分度线重合的机构。2.4仪表的特性
2.4.1标度尺长度scalelength
在标度尺始点分度线与终点分度线间，经过各最短分度线中点的弧线或直线的长度.以长度单位表示。
注：对于多标度尺的仪表，每一标度尺都有本身的标度尺长度。为方便起见，取主标度尺作为仪表的标度尺长度。2.4.2量程span
测量范围的上限值和下限值的代数差，以被测量单位表示。2.4.3测量范围（有效范围）Measuringrange（effectiverange）由两个被测量值所确定的范围，在此范围内规定了测量仪表和/或附件的误差限值。注.台测量仪表和/或附件可以有几个测量范围。2.4.4剩余偏转residual deflection在消除可动部分产生偏转的因素且所有测量线路断电后，机械控制的可动部分所残留的那部分偏转。
2.4.5 过冲 overshoot
GB/T 7676.1-1998
当被测量突然从一个稳定值向另一一值改变时，最大指示值与稳定指示值之差（用标度尺长度表示）。2.4.6 响应时间 response time当被测量从零（不通电情况下）突然改变到某-值.使该值的最终稳定指示值是规定比例的标度尺长度时，指示器第一次到达继而保持在最终稳定指示值为中心的规定范围内所需的时间。2.5特性值
2.5.1标称值nominal value
表征仪表或附件预定使用的某个量值。仪表和附件的预定特性也称为标称值2.5.2额定值rated value
通常由制造厂对某一规定的工作条件给定的量值。2.5.3基准值fiducial value
明确规定的某量值，仪表和/或附件以其对该值的误差来规定各自的准确度。注：例如、此值可以是测量范围的上限、量程或者是其他明确规定的量值。2.6影响量、参比条件、标称使用范围和预处理2.6.1影响量influence quantity通常指任何可能影响测量仪表和/或附件性能的外部量。2.6.2参比条件reference condition影响量的规定值和规定范围的一个适当集合，在此条件下规定仪表和/或附件的允许误差每个影响量均可有参比值或参比范围。2.6.2.1参比值reference value参比条件集合中的一个规定值。2.6.2.2 参比范围reference range参比条件集合中的一个规定值的范围。2.6.3标称使用范围nominal range of use对影响量规定的一个取值范围。在此范围内，影响量所引起的改变量不超出规定值。2.6.4影响量的限值limitingvalues of an influencequantity某影响量可取的极端值，影响量取此值时不致使仪表或附件损坏或产生不再满足其准确度等级要求的永久性改变。
注：限值可能与其作用的时间有关。2.6.5 预处理 preconditioning仪表或附件在进行试验或使用之前，将被测量的规定值加在测量电路上的操作过程。2.7误差及改变量
2.7.1绝对误差（absolute）error对于仪表，为从指示值减去真值所得到的数值。对于附件，为从标志(指定)值减去真值所得到的数值。注
由于真值不能从测量获得，所以使用在规定的试验条件下和在规定的时间所得到的数值来代替真值。此值应从l
国家计量标准或经制造厂和用户同意的计量标准导出，2应当注意到当附件与仪表连同使用时，附件的误差可能变成符号相反的误差。2.7.2基本误差intrinsic error仪表和/或附件在参比条件下的误差。2.7.3统调误差tracking error
仪表经事先校正，使之在两个点上没有误差时，测量仪表在标度尺内各点的指示值与被测量的相应值之差。
2.7.4改变量variation
GB/T 7676.1—1998
在标称使用范围内，单一影响量相继取两个不同的给定值时，仪表对同被测量值所产生的两个指示值之差。对附件为两个真值之差。2.8确度、准确度等级和等级指数2.8.1准确度 accuracy
对测量仪表，是表征指示值对真值接近程度的量。对附件，是表征标志（指定)值对真值接近程度的量。注：测量仪表或附件的准确度用基本误差限值和改变量的限值来规定。2.8.2准确度等级accuracy class满足旨在保持允许误差和改变量在规定限值内的一定计量要求的测量仪表和/或附件的组别。2.8.3等级指数class index
标志准确度等级的数字。
注：某些仪表和/或附件可以有一个以上等级指数。3分类、分级和符合性
3.1分类
仪表和/或附件应按其工作方式或按第2章给出的特征和/或按有关部分所规定的特性分类。3.2分级
等级指数应从1一2一5序列及其十进倍数和小数中选择。另外，等级指数0.3、1.5、2.5和3可用于仪表，等级指数0.15可用于频率表，等级指数0.3也用于附件。
3.3与本标准要求的符合性
标有等级指数的仪表和附件，应遵守本标准中涉及到其等级指数的相应要求。检查是否遵守本标准规定的推荐的试验方法在第9部分中给出。当有争议时，第9部分的试验方法为仲裁方法。3.3.1如果为确定基本误差而规定作预处理，则制造厂应说明预处理时间和被测量的值。但预处理时间不得超过30 min。
3.3.2仪表和附件应妥善包装，以确保运输到用户后，在规定的条件下：符台本标准相应于其等级指数的要求。
4参比条件和基本误差免费标准bzxz.net
4.1参比条件
4.1.1影响量的参比值应按表-1的规定。4.1.2环境温度的参比值可依据IEC160从20C、23℃和27℃中选用。4.1.3可以规定不周于表1-1的条件，但应按第8章的规定进行标志。4.2基本误差极限、基准值
仪表连同其不可互换附件（若有时）或附件在表I-1规定的参比条伴下，并在其测量范围限值内按制造厂说明书使用时，用基准值的百分数表示的基本误差\不得超过相应于其准确度等级的限值。随同仪表或附件提供的更正表中的值，确定误差时不应计入。1）此为基准误差，见IEC50(301)：1983中术语301-08-08。采用说明：
1原文为“在正常条件下”。
GB/T 7676. 1--1998
基本误差包括由摩擦、放大器漂移等引起的误差。各种类型仪表或附件的准确度等级在各有关部分的第3章中规定。2
表I-1试验时有关影响量的参比条件和允许偏差参比条件
影响量
环境温度
直流被测量的纹波
交流被测
量的畸变
畸变因数
峰值因数
交流被测量的频率
（功率表、无功功率表、率表
和功率因数表除外)
面板或
支架的性
质和厚度
无标志
外磁场
外电场
辅助电源
（另有标志者除外）
相对湿度40%～60%
纹波含量为0
试验用充许偏差（适用于单参比值）\等级指数等于
和小于0.3
纹波含量为1%
等级指数等于
和大于0.5
纹波含量为3%
1、整流系仪表、非均方根值响应的电子仪表和测电路中采用移相网络的仪表：
畸变因数小于或等于1/2等级指数或1%，取较小值，
2.其他仪表：畸变因数不得超过5%±0.05
2，近似值1.414（正弦波）
参比值的土2%或频率的参比范围（若有时)的土1/45 Hz~65 Hz
固定式仪表：安装面垂直
便携式仪表：支撑面水平
标称值或标称范围
标称值或标称范围
10,取较小值
±0.1Xmm或士0.5 mm，取较小慎40A/m频率从直流到65Hz，任意方向1kV/m频率从直流到65Hz，任意方向标称值的士5%5
标称值的土1%5)
1）此允许偏差仅适用于表中规定的或制造厂标志的单一参比值，对参比范围不允许有偏差。2）装有水准仪的仪表，试验时应用水仪将仪表调整至水平位置3）这些符号（或无符号标志）取决于仪表面板或支架的性质和厚度，见表置-1。4）40A/m接近于大地磁场的最高值。5）由制造厂规定的不同允许偏差除外。4.2.1基本误差与准确度等级的关系最大允许误差与准确度等级的关系是把带有正负号的以百分数表示的等级指数作为误差限值。注：例如，对等级指数0.05，基本误差限值为基准值的士0.05%。4.2.2基准值
各种类型仪表和附件的基准值在各有关部分中规定。38
5标称使用范围和改变量
见附录 B-1。
5.1标称使用范围
GB/T 7676. 1--1998
5.1.1影响量的标称使用范围限值应按表I~1的规定。5.1.2当制造厂赋予并标志的标称使用范围与表Ⅱ-1中的规定不同时，该范围应包括参比范围（或参比值及其允许偏差），般至少在一个方向超出参比范围。5.1.2.1对标称使用范围中超出参比范围（或参比值)的值，其允许改变量按表1-1的规定。例：对等级指数为0.2的仪表，在任意方向偏离参比位置5°而引起的改变量不得超过：0. 2(%) X
=0.1%（基准值的）
5.1.2.2当影响量不是表I-1所示量时，相关允许改变量应由制造厂规定，并不得超过等级指数的100%。
表-1、标称使用范围限值和允许改变量影响量
环境温度
直流被测量的纹波
交流被测量的畸变
交流被测量的频率
置1）
外磁场
外电场
（只适用于静电系仪表）
助电源
标称使用范围
（另有标志者除外）
参比温度±10℃或
参比范围下限－10℃和
参比范围上限十10℃
相对湿度25%和80%
见各有关部分
畸变因数：见各有关部分
蜂值因数：见各有关部分
见各有关部分
若未标志参比位置则为水平和
在任意方向偏离参比位置5°
见5.2.1和各有关部分
直流和45Hz~65Hz，20kV/m
参比值士10%或
参比范围下限10%和
参比范围上限+10%
参比值土5%或
参比范围下限5%和
参比范围上限+5%
用等级指数的百分数
表示的允许改变量
推荐的试验方法
第9部分中条款
1）装有水准仪的仪表，应经常用水准仪校正位置，这类仪表不必进行由于位置引起改变量的试验。5.2改变量极限
仪表或附件在参比条件下且当单一影响量改变时，其改变量不得超过表I~1和5.2.1、5.2.2、39
