【国家标准(GB)】 导体的颜色或数字标识

GB 7947---1997

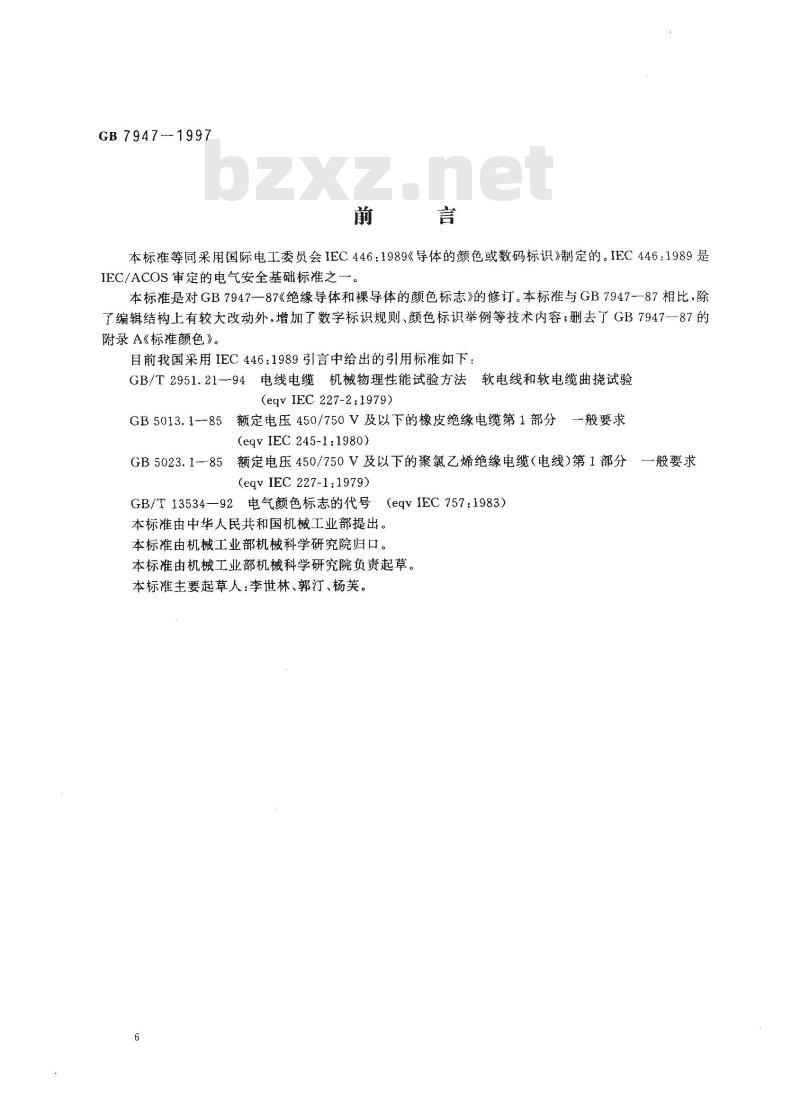

本标准等同采用国际电工委员会IEC446：1989《导体的颜色或数码标识》制定的。IEC446：1989是IEC/ACOS审定的电气安全基础标准之一本标准是对GB7947—87《绝缘导体和裸导体的颜色标志》的修订。本标准与GB7947-87相比，除了编辑结构上有较大改动外，增加了数字标识规则、颜色标识举例等技术内容；删去了GB7947一87的附录A《标准颜色》。
目前我国采用IEC446：1989引言中给出的引用标准如下：GB/T2951.21---94电线电缆机械物理性能试验方法软电线和软电缆曲挠试验(eqvIEC227-2:1979)
GB5013.1--85额定电压450/750V及以下的橡皮绝缘电缆第1部分一般要求　
(eqvIEC245-1:1980)
GB5023.1--85额定电压450/750V及以下的聚氯乙烯绝缘电缆（电线）第1部分　一般要求
(eqvIEC227-1;1979)
GB/T13534—92电气颜色标志的代号（eqvIEC757:1983)
本标准由中华人民共和国机械工业部提出。本标准由机械工业部机械科学研究院归口。本标准由机械工业部机械科学研究院负责起草。本标准主要起草人：李世林、郭汀、杨芙。GB79471997

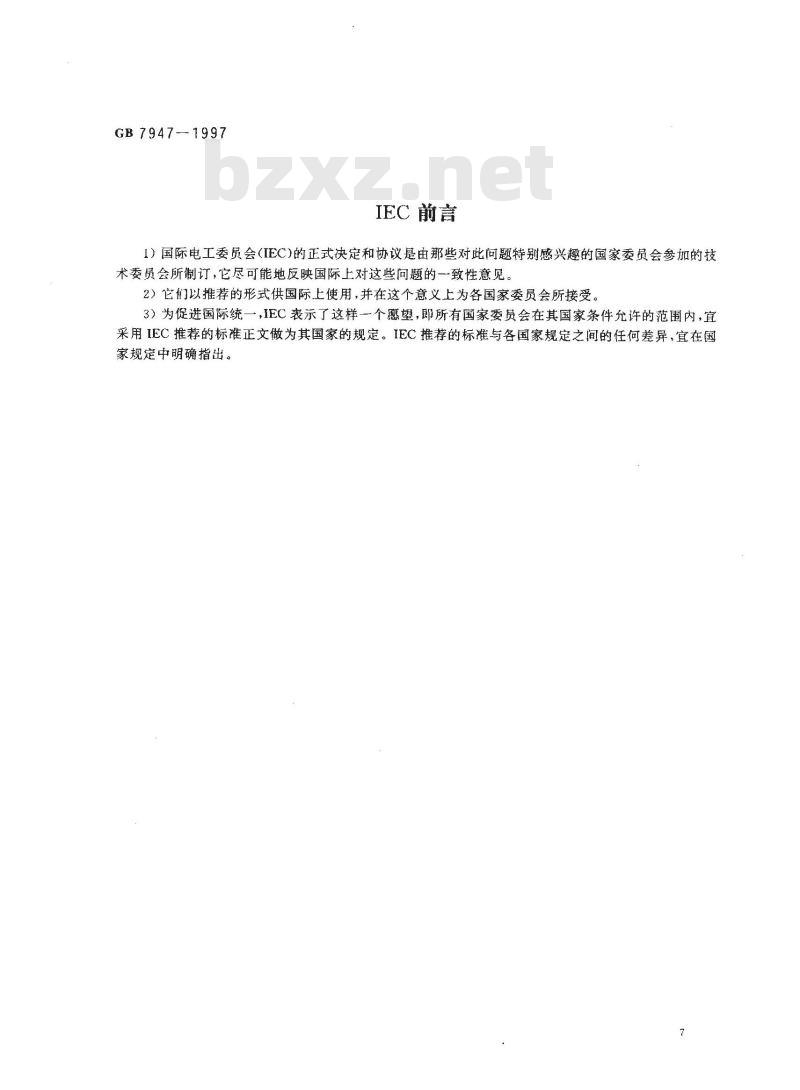

IEC前言
I）国际电工委员会（IEC)的正式决定和协议是由那些对此问题特别感兴趣的国家委员会参加的技术委员会所制订，它尽可能地反映国际上对这些问题的一致性意见。2）它们以推荐的形式供国际上使用，并在这个意义上为各国家委员会所接受。3）为促进国际统一，IEC表示了这样一个愿望，即所有国家委员会在其国家条件允许的范围内，宜采用IEC推荐的标准正文做为其国家的规定。IEC推荐的标准与各国家规定之间的任何差异，宜在国家规定中明确指出。
GB 7947-1997

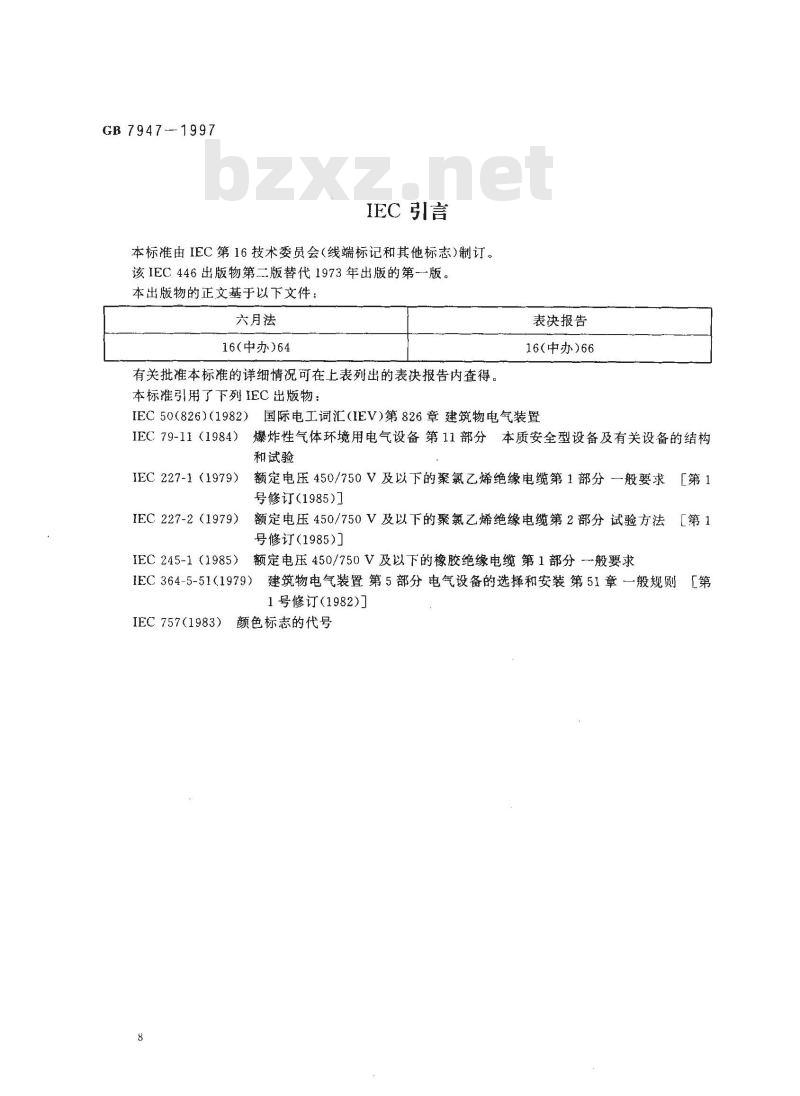

IEC引言
本标准由IEC第16技术委员会（线端标记和其他标志)制订。该IEC446出版物第二版替代1973年出版的第一版，本出版物的正文基于以下文件
六月法
16(中办)64下载标准就来标准下载网
有关批准本标准的详细情况可在上表列出的表决报告内查得。本标准引用了下列IEC出版物：
表决报告
16(中办)66
IEC50（826)（1982）国际电工词汇（IEV)第826章建筑物电气装置爆炸性气体环境用电气设备第11部分本质安全型设备及有关设备的结构IEC79-11（1984）
和试验
IEC 227-1（1979）
额定电压450/750V及以下的聚氯乙烯绝缘电缆第1部分一般要求「第1
号修订（1985）
IEC 227-2（1979）
额定电压450/750V及以下的聚氯乙烯绝缘电缆第2部分试验方法第1
号修订（1985）
额定电压450/750V及以下的橡胶绝缘电缆第1部分一般要求IEC245-1（1985)
建筑物电气装置第5部分电气设备的选择和安装第51章一般规则【第IEC364-5-51(1979）
1号修订（1982）
IEC757(1983)
颜色标志的代号
1范围

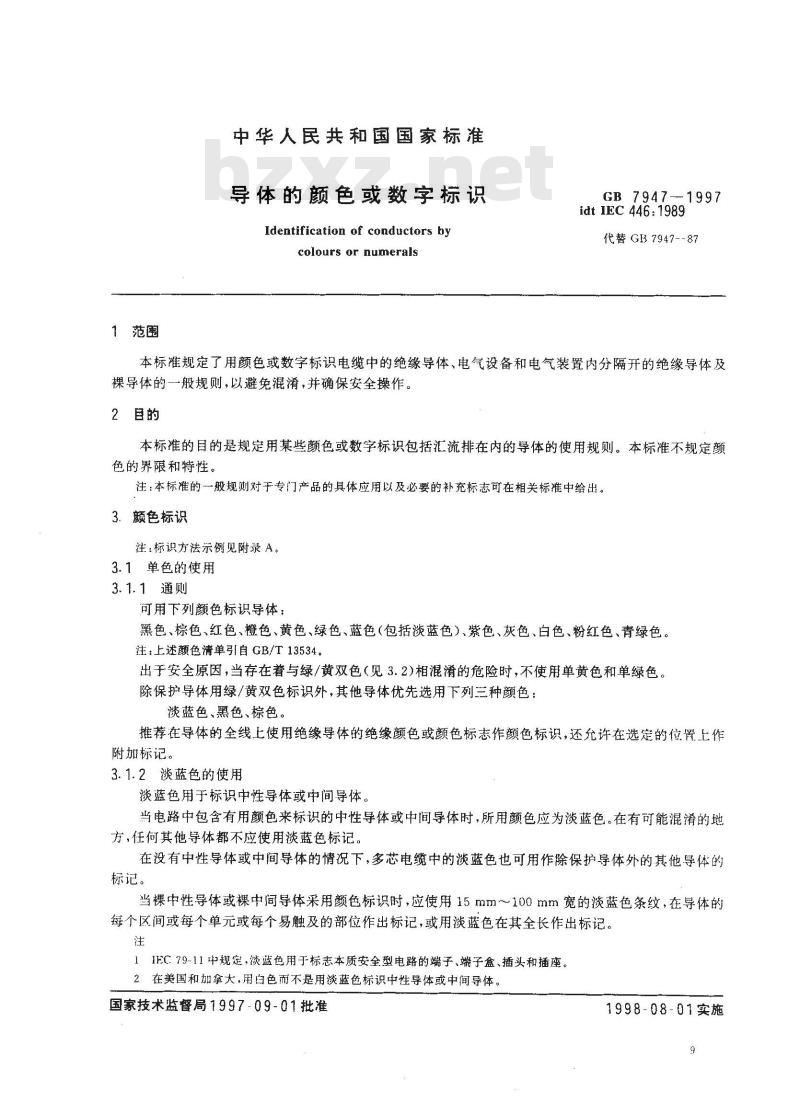

中华人民共和国国家标准
导体的颜色或数字标识
Identification of conductors bycolours or numerals
GB 7947---1997
idt IEC 446:1989
代替GB7947-87
本标准规定了用颜色或数字标识电缆中的绝缘导体、电气设备和电气装置内分隔开的绝缘导体及裸导体的一般规则，以避免混淆，并确保安全操作。2巨的
本标准的目的是规定用某些颜色或数字标识包括汇流排在内的导体的使用规则。本标准不规定颜色的界限和特性。
注：本标准的一般规则对于专门产品的具体应用以及必要的补充标志可在相关标准中给出。3．颜色标识
注：标识方法示例见附录A。
3.1单色的使用
3.1.1通则
可用下列颜额色标识导体：
黑色、棕色、红色、橙色、黄色、绿色、蓝色（包括淡蓝色）、紫色、灰色、白色、粉红色、青绿色。注：上述颜色清单引自GB/T13534。出于安全原因，当存在着与绿/黄双色（见3.2)相混淆的危险时，不使用单黄色和单绿色。除保护导体用绿/黄双色标识外，其他导体优先选用下列三种颜色：淡蓝色、黑色、棕色。
推荐在导体的全线上使用绝缘导体的绝缘颜色或颜色标志作额色标识，还允许在选定的位置上作附加标记。
3.1.2淡蓝色的使用
淡蓝色用于标识中性导体或中间导体。当电路中包含有用颜色来标识的中性导体或中间导体时，所用颜色应为淡蓝色。在有可能混淆的地方，任何其他导体都不应使用淡蓝色标记。在没有中性导体或中间导体的情况下，多芯电缆中的淡蓝色也可用作除保护导体外的其他导体的标记。
当裸中性导体或裸中间导体采用颜色标识时，应使用15mm～100mm宽的淡蓝色条纹，在导体的每个区间或每个单元或每个易触及的部位作出标记，或用淡蓝色在其全长作出标记。注
1IFC79-11中规定，淡蓝色用于标志本质安全型电路的端子、端子盒、插头和插座。2在美国和加拿大，用白色而不是用淡蓝色标识中性导体或中间导体。国家技术监督局1997-09-01批准1998-08-01实施

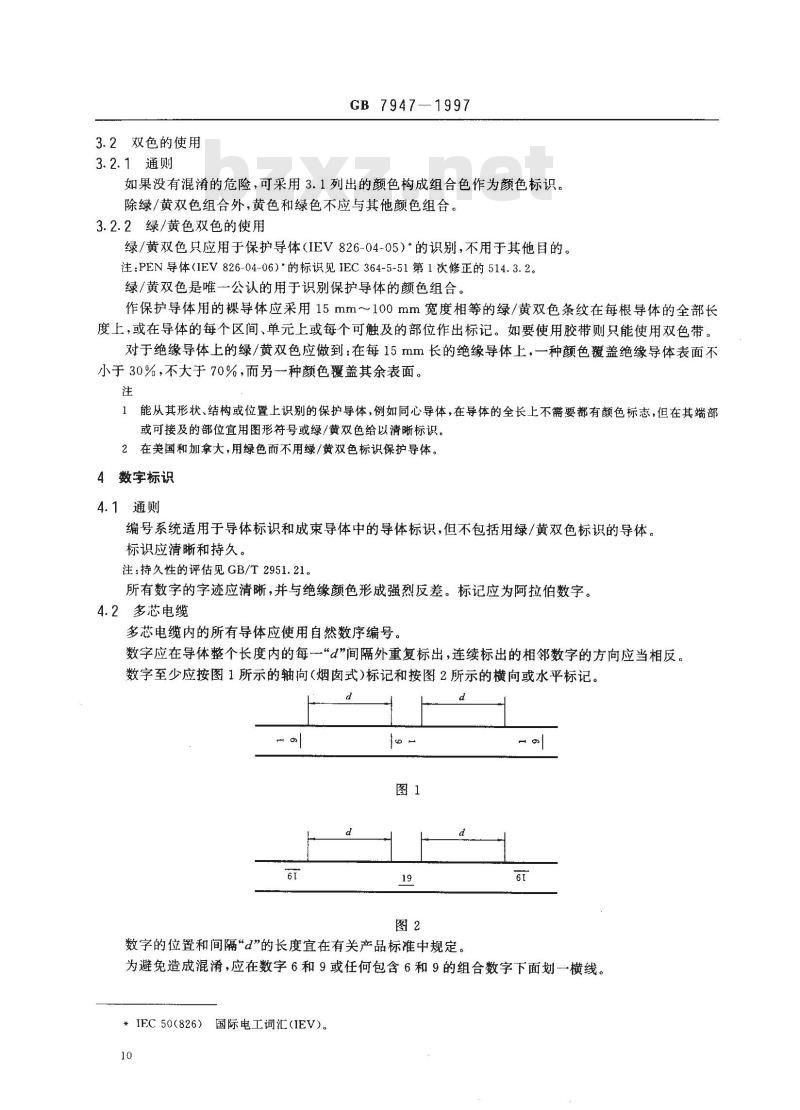

3.2双色的使用
3.2.1通则
GB 7947
如果没有混淆的危险，可采用3.1列出的颜色构成组合色作为颜色标识。除绿/黄双色组合外，黄色和绿色不应与其他颜色组合。3.2.2绿/黄色双色的使用
绿/黄双色只应用于保护导体（IEV826-04-05）*的识别，不用于其他目的。注：PEN导体（IEV826-04-06）\的标识见IEC364-5-51第1次修正的514.3.2。绿/黄双色是唯一公认的用于识别保护导体的颜色组合。作保护导体用的裸导体应采用15mm～100mm宽度相等的绿/黄双色条纹在每根导体的全部长度上，或在导体的每个区间、单元上或每个可触及的部位作出标记。如要使用胶带则只能使用双色带。对于绝缘导体上的绿/黄双色应做到：在每15mm长的绝缘导体上，一种颜色覆盖绝缘导体表面不小于30%，不大于70%，而另种颜色覆盖其余表面。注
1能从其形状、结构或位置上识别的保护导体，例如同心导体，在导体的全长上不需要都有颜色标志，但在其端部或可接及的部位宜用图形符号或绿/黄双色给以清晰标识。2在美国和加拿大，用绿色而不用绿/黄双色标识保护导体。4数字标识
4.1通则
编号系统适用于导体标识和成束导体中的导体标识，但不包括用绿/黄双色标识的导体。标识应清晰和持久。
注：持久性的评估见GB/T2951.21。所有数字的字迹应清晰，并与绝缘颜色形成强烈反差。标记应为阿拉伯数字。4.2多芯电缆
多芯电缆内的所有导体应使用自然数序编号。数字应在导体整个长度内的每--“d”间隔外重复标出，连续标出的相邻数字的方向应当相反。数字至少应按图1所示的轴向（烟窗式）标记和按图2所示的横向或水平标记。d
1 9—
数字的位置和间隔d”的长度宜在有关产品标准中规定。为避免造成混淆，应在数字6和9或任何包含6和9的组合数字下面划一横线。*IFC50（826）国际电工词汇（IEV)。10
GB 7947—1997
附录A
（提示的附录）
标识示例
例1以下用颜色标识电缆芯线的示例，聚氯乙烯绝缘电缆芯线取自GB5023.1；橡皮绝缘电缆芯线取自 GB 5013.1。
三芯电缆：绿/黄色、淡蓝色、棕色，或淡蓝色、黑色、棕色；包括保护导体在内的四芯电缆：采用绿/黄色、淡蓝色、黑色、棕色。例2用颜色标记标识组件中的三根黑色单芯电缆：一根芯线用淡蓝色标记；
—根芯线无记号或用黑色标记；—根芯线用棕色标记。
