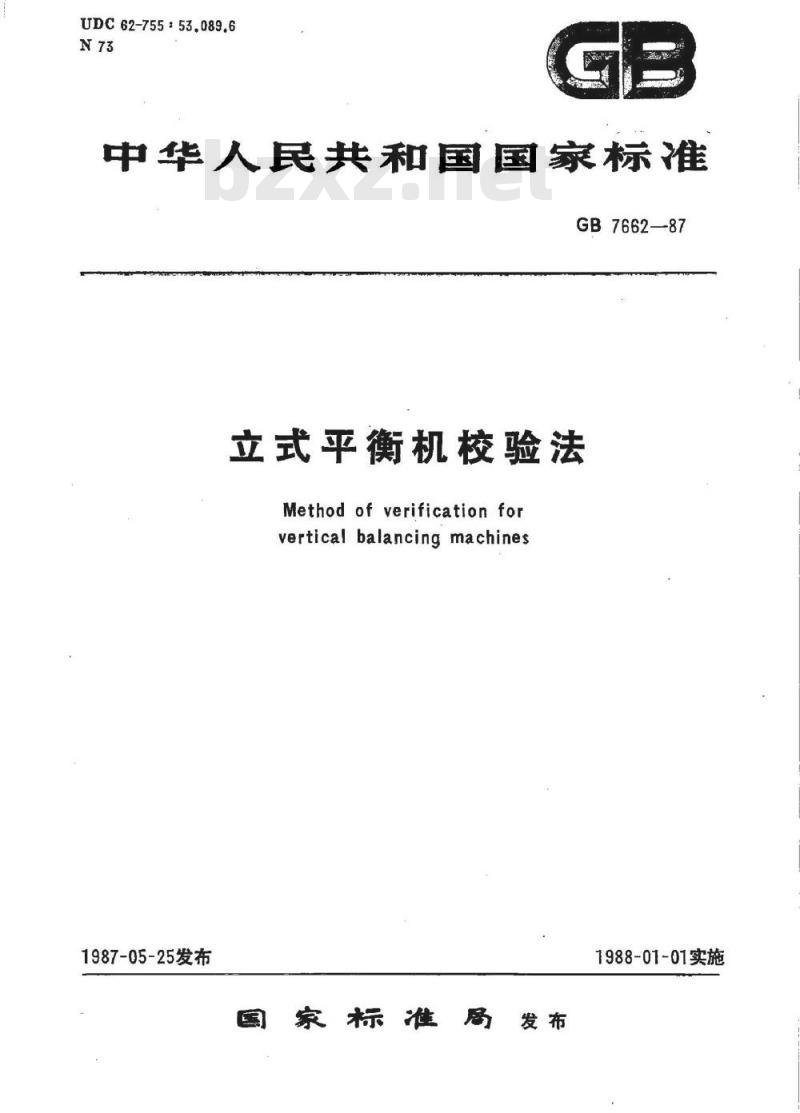

【国家标准(GB)】 立式平衡机校验法

UDC62-755:53.089.6
中华人民共和国国家标准
GB766287
立式平衡机校验法
Method of verification for
vertical balancing machines
1987-05-25发布
国家标准局发布
1988-01-01实施
中华人民共和国国家标准
立式平衡机校验法
Method of verification for
vertical balancing machines

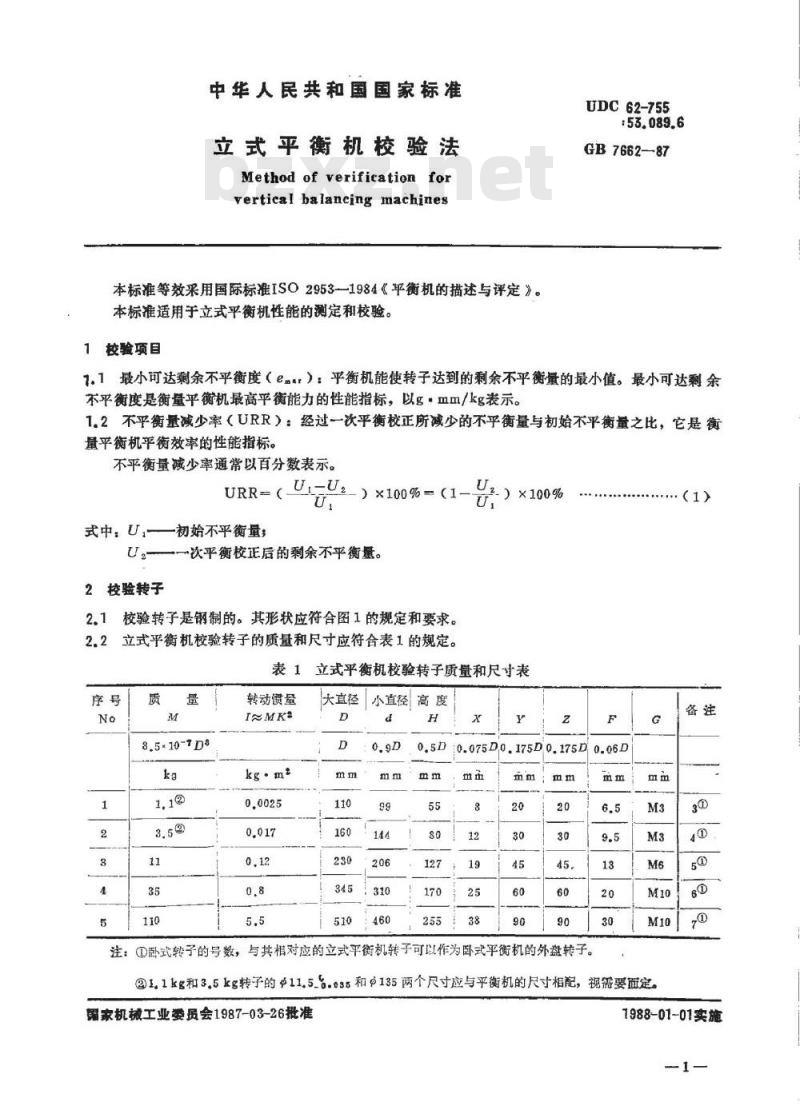

本标准等效采用国际标准ISO2953-—1984《平衡机的描述与评定》。本标准适用于立式平衡机性能的测定和校验。1校验项目
UDC62-755
:53.089.6
GB7662-87
1.1最小可达剩余不平衡度（em）：平衡机能使转子达到的剩余不平衡量的最小值。最小可达剩余不平衡度是衡量平衡机最高平衡能力的性能指标，以g·mm/kg表示。1.2不平衡量减少率（URR）：经过一次平衡校正所减少的不乎衡量与初始不平衡量之比，它是衡量平衡机平衡效率的性能指标。不平衡量减少率通常以百分数表示。URR-（
一初始不平衡量；
2校验转子
）×100%=（1
一一次平衡校正后的剩余不平衡量。2.1
校验转子是钢制的。其形状应符合图1的规定和要求。2.2
立式平衡机校验转子的质量和尺寸应符合表1的规定。Uz）×100%
立式平衡机校验转子质量和尺寸表表1
8.5~10-7D8
转动惯量
kg·m2
大直径
小直径高度
0.075D0.175D0.175D0.06D
注：①卧式转子的号数，与其相对应的立式平衡机转于可以作为卧式平衡机的外盘转子。mm
②1.1kg和3.5kg转子的$11.5.%.03s和135两个尺寸应与平衡机的尺寸相配，视需要面定。霸家机械工业委员会1987-03-26批准1988-01-01实施
上试验单面
下试验平面
M12（起吊用）
该面上的孔用
干平御转子
0315:330.345
GB7662—87
30°45°60°
每隔15作角度标记
115.：.3（配期）72个\G\孔分了3排每排24孔
注：1对于8号和5号转子，联接尺寸换算后确定。2图示转子是一个典型转子，有3排孔，每隔15°作角度标记。对于本标准试验只需上下的2排孔，中间1排孔可用于调整转子的平衡，视需要转子上下面也可为8孔。2.3校验转子根据用户需要由制造单位提供。3试重
3.1试重的形式
应是螺栓、螺钉等，其质心位置应在校验前给出。3.2试置的质量准确度要求
测试er时，试重的准确度应在0.5%以内。测试URR时，试重的准确度按规定的URR计算，它的数值应在0.1×（100%URR）以内。例如URR为95%，试重的准确度在0.5%以内。3.3试重的安装位置要求
试重的安装位置应在每一试验平面的相同半径上，且间隔30°（或45°），每个试验平面上的零度基准应在同一角度方向上（在通过转子轴线的同一平面上）。安装位置相对于正确位置应有如下的准确度：
GB7662—87
轴向偏离与试验平面间距之比，在0.1×（100%-URR）所规定的百分比内，径向位置偏差与半径之比，在上述同样的百分比内角度位置偏差（以rad为单位）与一弧度之比，在上述同样的百分比内，例如0.5%相当于0.29°(1rad=57.3°)。
3.4试重计算举例
5号立式校验转子质量为110kg！标称的最小可达剩余不平衡度e...-1g·mm/kg对应立式校验转子每试验平面的不平衡量用UPP表示：1Upp=110kg×1g.mm/kg=55g.mm
若试重的校验半径为255mm，则试重：（10Upp）=10×55g·mm
3.5对于单面立式平衡机，只需一个10倍UPp的试重。单面立式平衡机试重计算举例：5号立式校验转子质量为110kg，110kg×1g.mm/kg=110g·mm
若试重的校验半径为255mm，则试重：10×110g.mm
<10Upp=
4检验条件
4.1环境条件
a，室温10~40℃；
b。相对湿度不超过85%；
e，电源电压的波动不超过名义值的土10%；d。其他条件按平衡机使用说明书的规定。4.2校验转子的选择
应采用一个质量低于衡机允许平衡的最大质量三分之一的校验转子。4.3平衡转速
试验用的平衡转速是：
制造单位对校验转子质量规定的最低转速，如果制造单位与用户双方同意，可用最重转子规定的最高转速。
4.4立式平衡机的外观质量及其他要求应符合GB2611一82《试验机通用技术要求》的规定。4.5检查主轴的剩余不平衡度，卸下校验转子并启动平衡机，这时指示的不平衡度的大小应小于标称的最小可达剩余不平衡度。
5最小可达剩余不平衡度的校验
5.1将校验转子平衡到剩余不平衡度小于5eaat5.2在校验转子的上下两个非试验面上分别加上相当于（10～20）Upp的试重，两试重的位置不许相或反相。
5.3按立式平衡机规定的程序和平衡转速在上下两试验面（避开G孔），根据平衡机读数进行不超过4次启动平衡（允许现场称试重），每次加试重的位置和次数应作详细记录，以便检查试重是否有飞—3—
GB7662-87
出脱落的情况；

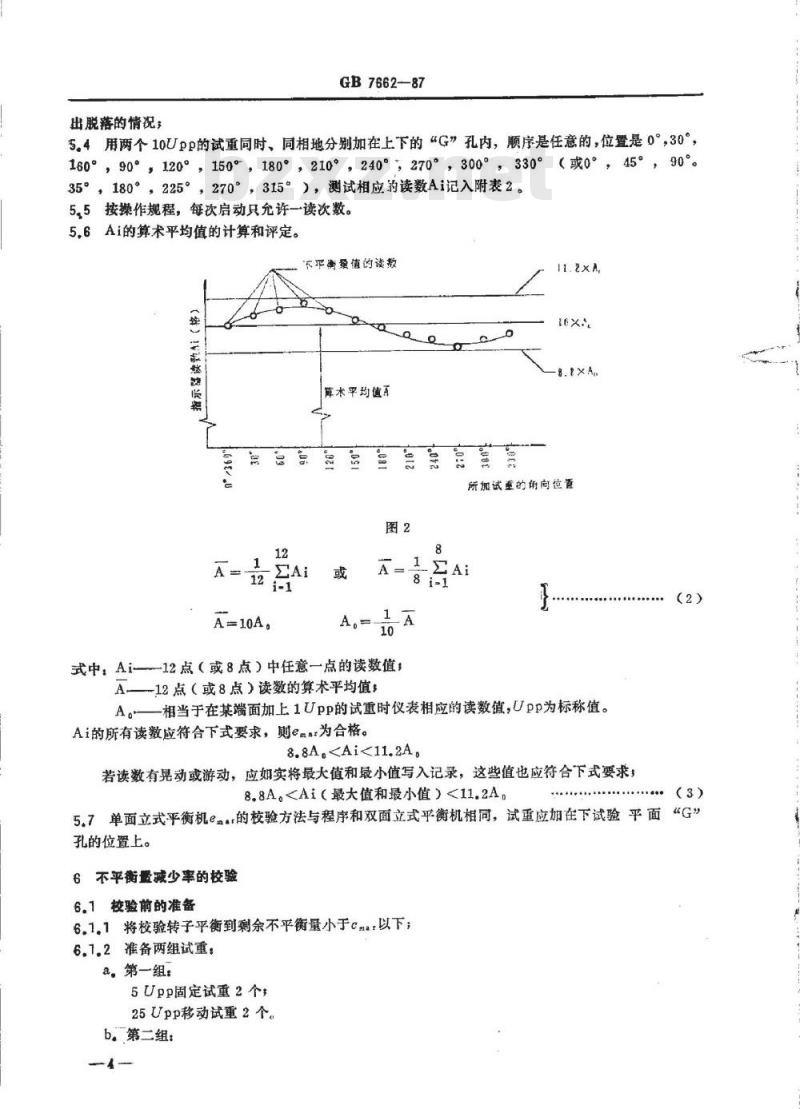

5.4用两个10UPP的试重同时、同相地分别加在上下的“G”孔内，顺序是任意的，位置是0°，30°，160°，90°，120°，150，180°，210°，240°，270°，300°，330°（或0°，45°，90°。35°，180°，225°，270°，315°），测试相应的读数A记入附表2。5,5按操作规程，每次启动只允许一读次数。5.6Ai的算术平均值的计算和评定。不平衡量值的读数
A=10A。
算本平均值
所加试重的角向位置
式中：Ai——12点（或8点）中任意一点的读数值，A—12点（或8点）读数的算术平均值，一相当于在某端面加上1Upp的试重时仪表相应的读数值，UPp为标称值。A
Ai的所有读数应符合下式要求，则ema为合格。8.8A.若读数有晃动或游动，应如实将最大值和最小值写入记录，这些值也应符合下式要求；8.8A。（3）
5.7单面立式平衡机e的校验方法与程序和双面立式平衡机相同，试重应加在下试验平面“G\孔的位置上。
6不平衡量减少率的校验
6.1校验前的准备
6.1.1将校验转子平衡到剩余不平衡量小于cmar以下；6.1.2准备两组试重：
a。第一组：
5UPP固定试重2个，
25Upp移动试重2个。
b，第二组：
25UPP固定试重2个，
125UpP移动试重2个。
GB7662-87
6,1.3用绘制试验结果的极坐标纸，以坐标原点为作图原点，在作图原点上面距离等于5Upp（或25Upp）处为许用圆图原点。
6.1.4以许用圆图原点为圆心，以25Upp（或125UpP）为半径画圆，该圆与极角（以许用圆图原点为顶点）为0°，30°，60°，90°，120°，150°，180°，210°，240°，270°，300°，330°12条径向线（或间45°的8条线）的交点为许用圆的圆心。6.1.5在各许用圆的圆心处以r为半径画圆。许用圆半径按下式计算：
r=R（1-URR）+I
式中：R=
a+c-2accos
R、a、C、β如图3所示：
许用邀图原点
作用原点
图中a-
固定试重
一移动试重，
许用图的圆心
R—α和c（不平衡量指示大小）的合成失量，或是作图原点到许用圆圆心的距离；α-—固定试重与移动试重之间的夹角；p—180°-a;
—R与a之间的夹角。
所有长度尺寸（a、c、R、r）均为Upp的倍数。6.2校验程序
6.2.1分别在上下试验平面的12个（或8个）“G孔中任意选择一个作为固定试重5UpP（或25UpP）的位置，但上下两固定试重的位置不许同相或反相。6.2.2分别在上下试验平面的12个（或8个）“G”孔中任意选择一个作为移动试重25UpP（或125UPP）的起始位置。wwW.bzxz.Net
6.2.3将上试验面的移动试重每次增加30°（或45°），下试验平面的移动试重每次减少30°（或45°），碰到固定试重时跳过。6.2.4将6.2.1至6.2.3条程序的试重位置和每次的读数记入附表3，并将读数画在许用圆上。6.2.56.2.4条程序的所有读数应在对应的许用圆内为合格，若有一个读数不在许用圆内，允许对该组（5Upp和25UpP或25Upp和125UpP）的试验重做一遍，这时，所有读数必须落在许用圆内。若有两个读数不在许用圆内，允许重调平衡机，并在相同条件下重新进行一次校验。6.3单面立式平衡机的URR校验方法与程序和双面立式平衡机的方法与程序相同，试重应加在下试验面“G”孔的位置。
GB7662—87
6.4“单面立式平衡机的抑制力不平衡的校验6.4.1将校验转子平衡好。
6.4.2在上试验平面和下试验平面的互成180°的任意两个位置，分别加125凸pp的试重形成不平衡的试验力偶。
6.4.3将该力偶以90°位置连续周转三次，得出四次读数Ai（每次读数记入附表4），每次读数不得超过下面的规定值：
Ai式中：Ai—每次实测的读数值，g·mm;Upp—试验平面的不平衡量，g·mm;Um—所加不平衡力偶，g·mm，
Ie——不平衡力偶干扰比，g·mm/（g·mm2）7制造厂与用户的职责
7.1为了进行上述试验，用户可委派一名熟悉平衡机使用的验收员。7.2制造厂要对校验转子的情况、试重准确度与安装位置负责，允许验收员对其进行检查。7.3校验地点由制造厂与用户协商确定。7.4为了正确使用平衡机，根据用户的需要，制造厂为用户培训平衡机操作人员。试验与重检
（5）
当立式平衡机与试验要求不一致时，允许制造厂调整平衡机一次。调整后应重做试验，并应符合试验要求。
记录图表
表1四次平衡测量记录表；
表2最小可达剩余不平衡度ea.试验记录表；表3不平衡量减少率URR低阶试验记录表，表4不平衡量减少率URR高阶试验记录表：表5抑制力偶不平衡试验记录表。.6
转子质量
试验平面
灵敏度（g/格）
起始值
平衡机型号：
平衡机编号：
（10~20）
GB7662-87
四次平衡测量记录表
校正半径
左 (下)
（度）
（格）
室温：
（度）
（1020）
混度：
平衡转速
右(上)
(度）
g·mm/kg对立式平衡机主拍剩余不平衡量检验记录员：
监称员：
监读员：
（格）
实测：
(度）
平衡机的ema值：
转子质
校正半径
试验平面
灵敏度（g/格）
标称（度）
试重位置
实际(度）
相位(度）
幅值Ai（格）
折算Upe
左（下）平面
右（上）平衡
平衡机型号：
平衡机编号：
GB7662-87
最小可达剩余不平衡量ear试验记录表g.mm/kg
左(下)
操作员：
记录员，
室温：
试重（10Up）
平衡转速
湿度：
右(上)
180°25°
315366
监称员：
监读员，
平衡机的URR值：
转子质量
平衡转速
固定试重（5UP）
试验平面
固定试重位置（度）
移动试重位置（度）
左（下）右（上）
300°6
平衡机型号：
平衡机编号：
GB7662—87
不乎衡量减少率URR低阶试验记录表%
（格）
相位差
（度）
(度）
210°200°190°180110°1605
操作员：
记录员：
灵敏度
左（下）
宽温：
g·mm/kg
湿度：
校正半径
移动试量定标
移动试重（25U，，）
右（上)
除以iUpp
的量值（格）
幅值相位
（格）
（度）
相位差
（度）
许用阅：
除以1UPP
的量值（格）
URR95%小细圆
URR90%小粗圈
URR85%中细圆
URR80%大粗圆
URR75%大细圆
记录符号：
左面：0
右面：x
试验结果：
监称员：
监读员：
URR值
平衡机的URR值：
转子质员
平衡转
固定试重（25U）
试验平面
固定试重位置（）
移动试量位置（废）
左（下）
右(上)
GB7662-87
不平衡量减少率URR高阶试验记录表年房日
（格）
灵敏度
室温：
湿度：%
校正半径
移动试重定标
g移动试重（125UpP）
左（下）
相位差
（度）
210°200°190°188170°160°平：机型号：
采逐机编号：
操作员：
记录员：
除以iUp的
量值（格）
幅值1相位
（格）
（度）
右(上)
相位差
（度）
许用圆：
除以1Uep的
量值（格）
URR95%小细
URR90%小粗圆
URR85%中细圆
URR80%大想圆
URR75%大组图
记录符号：
左面：
右面：×
试验结果：
URR值
监称员：
监读员：
转子质量
校正半径
上（右）
下(左）
数(格）
折算A,（g·mm)
平衡机型号：
平衡机编号：
附加说明：
GB7662—87
抑制力偶不平衡试验记录表
室温：
mm试量（125Upp）
gamm/kg
g.mm/g.mm2
试重定标
本标准由长春试验机研究所归口。格，每格
操作员：
记录员：
本标准由长春试验机研究所负责起草。本标准主要起草人葛万森。
湿度：
平衡转速
(Ai=Upp+U·In）
监称员：
监读员：
