【国家标准(GB)】 运行中变压器油质量标准

GB/T 7595 - 2000

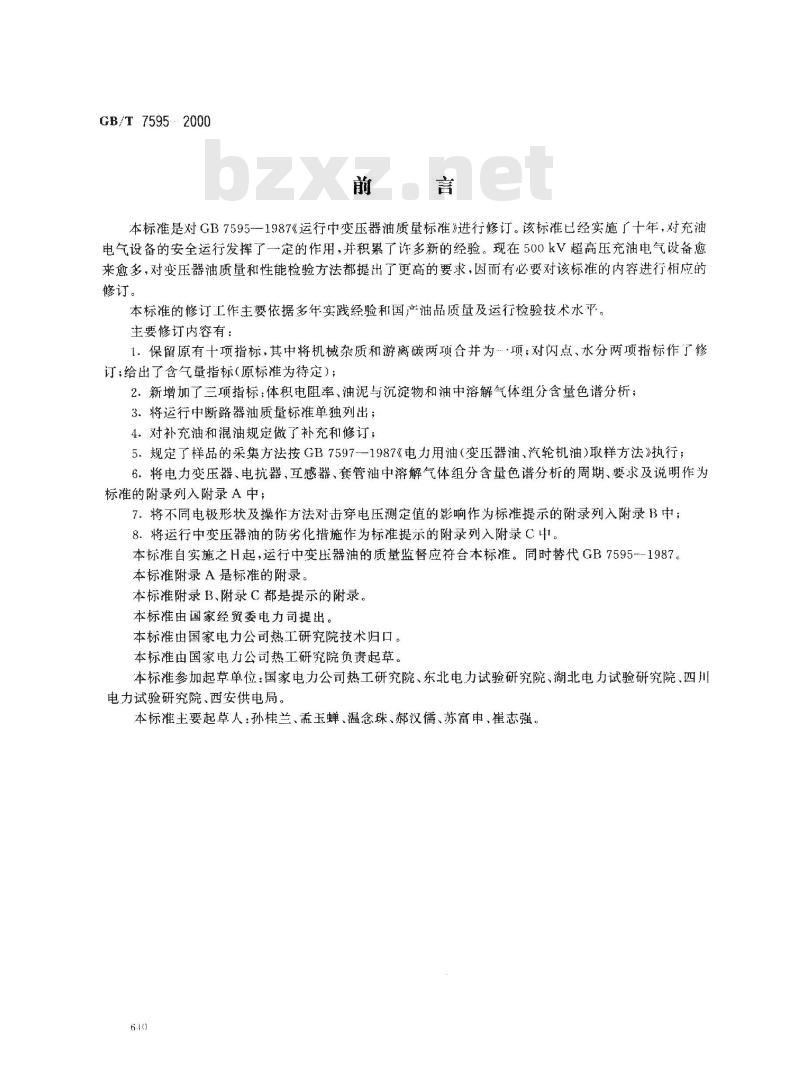

本标准是对GB7595一1987《运行中变压器油质量标准》进行修订。该标准已经实施了十年，对充油电气设备的安全运行发挥了一定的作用，并积累了许多新的经验。现在500kV超高压充油电气设备愈来愈多，对变压器油质量和性能检验方法都提出了更高的要求，因而有必要对该标准的内容进行相应的修订。
本标准的修订工作主要依据多年实践经验和国产油品质量及运行检验技术水平。主要修订内容有：
1．保留原有十项指标，其中将机械杂质和游离碳两项合并为项；对闪点、水分两项指标作了修订给出了含气量指标（原标准为待定）；2．新增加了三项指标：体积电阻率、油泥与沉淀物和油中溶解气体组分含量色谱分析；3.将运行中断路器油质量标准单独列出；4对补充油和混油规定做了补充和修订；5.规定了样品的采集方法按GB7597---1987《电力用油（变压器油、汽轮机油）取样方法》执行：6.将电力变压器、电抗器、互感器、套管油中溶解气体组分含量色谱分析的周期、要求及说明作为标准的附录列入附录A中；
7．将不同电极形状及操作方法对击穿电压测定值的影响作为标准提示的附录列入附录B中；8.将运行中变压器油的防劣化措施作为标准提示的附录列入附录C中本标准自实施之H起，运行中变压器油的质量监督应符台本标准。同时替代GB7595--1987。本标准附录 A是标的附录。
本标准附录B、附录C都是提示的附录。本标准由国家经贸委电力司提出。本标准由国家电力公司热工研究院技术归口。本标准由国家电力公司热工研究院负责起草。本标准参加起草单位：国家电力公司热工研究院、东北电力试验研究院、湖北电力试验研究院.四川电力试验研究院、西安供电局。本标准王要起草人：孙桂兰、孟玉蝉、温念珠、郝汉儒、苏富申、崔志强。610

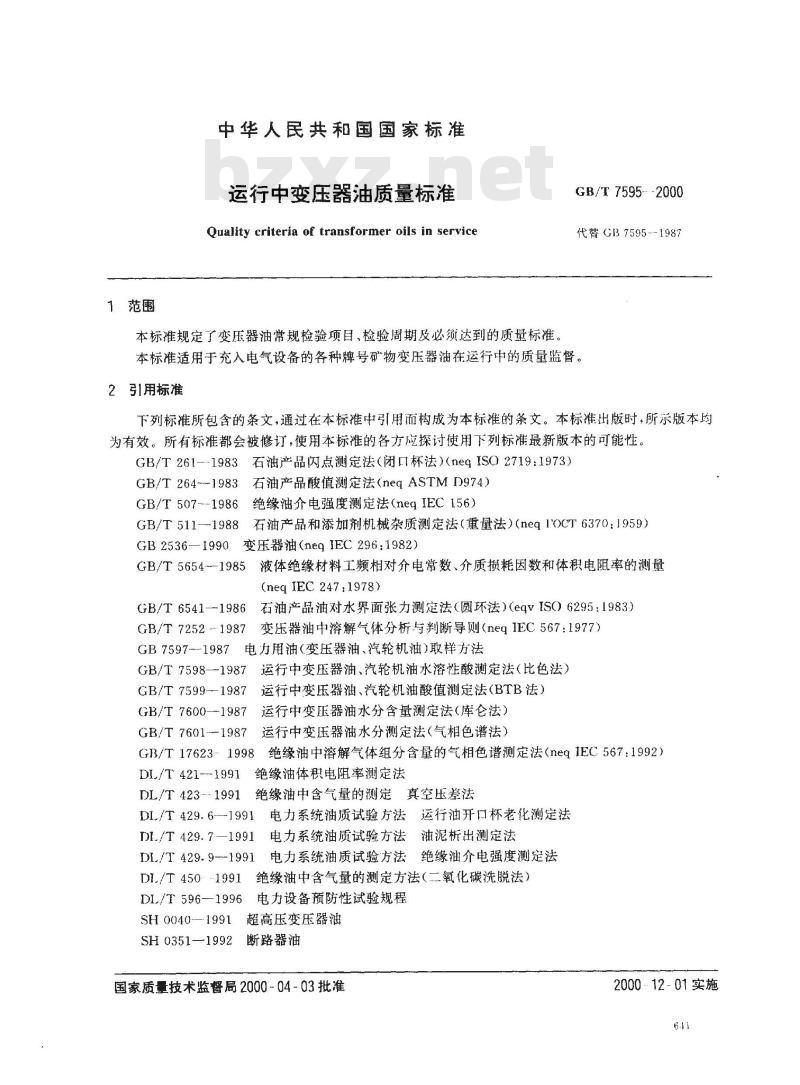

1范围
中华人民共和国国家标准
运行中变压器油质量标准
Quality criteria of transformer oils in service本标准规定了变压器油常规检验项目、检验周期及必须达到的质量标准。GB/T 7595--2000
代替GB7595-1987
本标准适用于充入电气设备的各种牌号矿物变压器油在运行中的质量监督。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T261-1983石油产品闪点测定法（闭口杯法）（neqISO2719：1973）GB/T264--1983石油产品酸值测定法（neqASTMD974）GB/T507--1986绝缘油介电强度测定法（neqIEC156）GB/T511—1988石油产品和添加剂机械杂质测定法（重量法）（neqI()CT6370：1959）GB2536—1990变压器油(negIEC296:1982)GB/T5654--1985液体绝缘材料工频相对介电常数、介质损耗因数和体积电阻率的测量(neq IEC 247:1978)
GB/T6541-1986石油产品油对水界面张力测定法（圆环法）（eqvISO6295：1983）GB/T7252-1987变压器油中溶解气体分析与判断导则（neqIEC567：1977）GB7597-1987电力用油（变压器油、汽轮机油）取样方法GB/T 7598--1987
GB/T 7599--1987
GB/T 7600—1987
GB/T 7601--1987
运行中变压器油、汽轮机油水溶性酸测定法（比色法）运行中变压器油、汽轮机油酸值测定法（BTB法）运行中变压器油水分含量测定法（库仑法）运行中变压器油水分测定法（气相色谱法）GB/T17623--1998
DI/T 421---1991
DL/T 423---1991
绝缘油中溶解气体组分含量的气相色谱测定法（neqIEC567：1992）绝缘油体积电阻率测定法
绝缘油中含气量的测定真空压差法DL/T 429. 6-1991
DL /T 429. 7
DL/T 429.9---1991
DI./T 450-1991
DI./T 596-1996
SH 0040-—1991
SH 0351—1992
电力系统油质试验方法运行油开口杯老化测定法电力系统油质试验方法油泥析出测定法电力系统油质试验方法绝缘油介电强度测定法绝缘油中含气量的测定方法（二氧化碳洗脱法）电力设备预防性试验规程
超高压变压器油
断路器油
国家质量技术监督局2000-04-03批准2000-12-01实施
3技术要求
GB/T 7595--2000
3.1新变压器油、超高压变压器油、断路器油的验收，应分别按GB2536,SH0040、SH0351的规定进行。对进口变压器油则应按国际标准验收或合同规定指标验收。3.2运行中变压器油应达到的常规检验质量监督标准列入表1运行中断路器油检验质量监督标准列入表2。

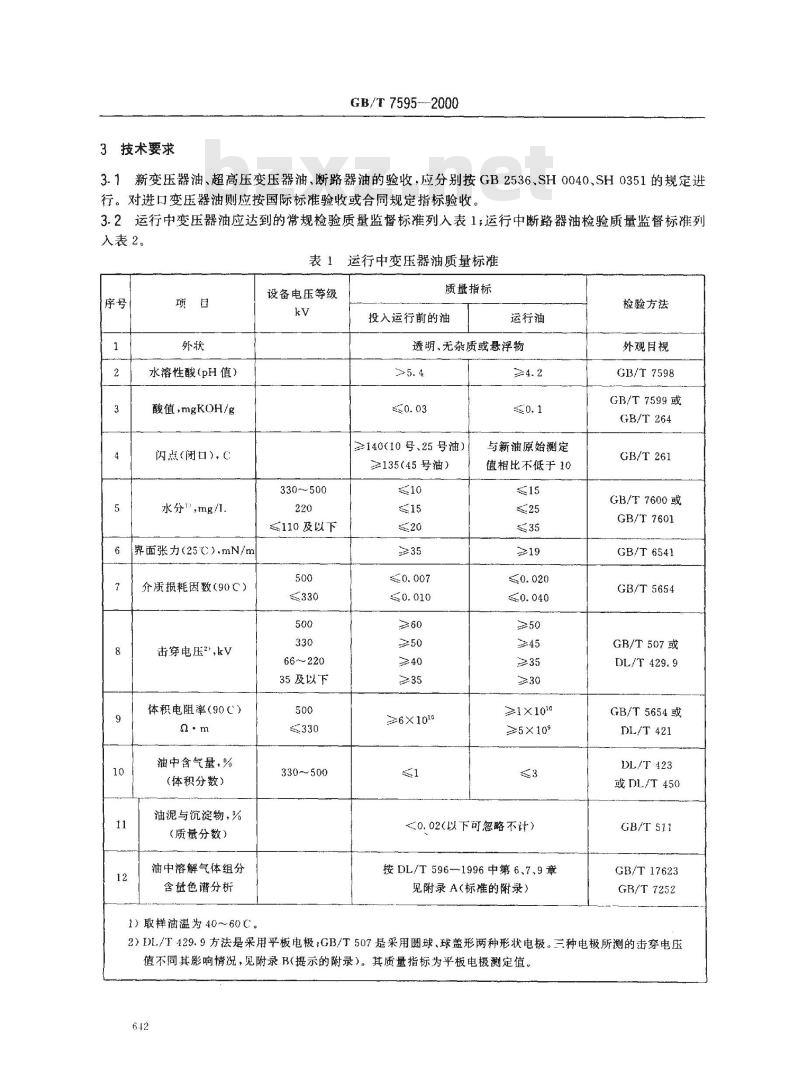

表1运行中变压器油质量标准
序号！
水溶性酸(pH值）
酸值，mgKOH/g
闪点(闭口)，C
水分\，mg/1.
界面张力（25℃）.mN/m
介质损耗因数（90C）
击穿电压2，kv
体积电阻率（90C）
油中含气量，%
（体积分数）
油泥与沉淀物，%
（质量分数）
油中溶解气体组分
含量色谱分析
1）取样油温为40～60℃。
设备电压等级
330~~500
≤110及以下
35及以下
330~-500
质量指标
投入运行前的油
运行油
透明、无杂质或悬浮物
≥140（10号、25号油）
≥135（45号油）
与新油原始测定
值相比不低于 10
.0.040
≥1×101a
≥5×109
<0.02（以下可忽略不计）
按DL/T596-1996中第6、7、9章
见附录A（标准的附录）
检验方法
外观目视
GB/T 7598
GB/T 7599或
GB/T 264
GB/T261
GB/T7600或
GB/T 7601
GB/T6541
GB/T5654
GB/T507或
DL/T429.9
GB/T5654或
DL/T421
DL/T423下载标准就来标准下载网
或L/T450
GB/T 511
GB/T17623
GB/T 7252
2）DL/T429.9方法是采用平板电极；GB/T507是采用圆球、球盖形两种形状电极。三种电极所测的击穿电压值不同其影响情况，见附录B(提示的附录）。其质量指标为平板电极测定值。6.42
水溶性酸(pH值）
游离碳
击穿电压，ky
水分.mg/l.
酸值,mgKOH/g
闪点（闭口），C
GB/T7595—2000

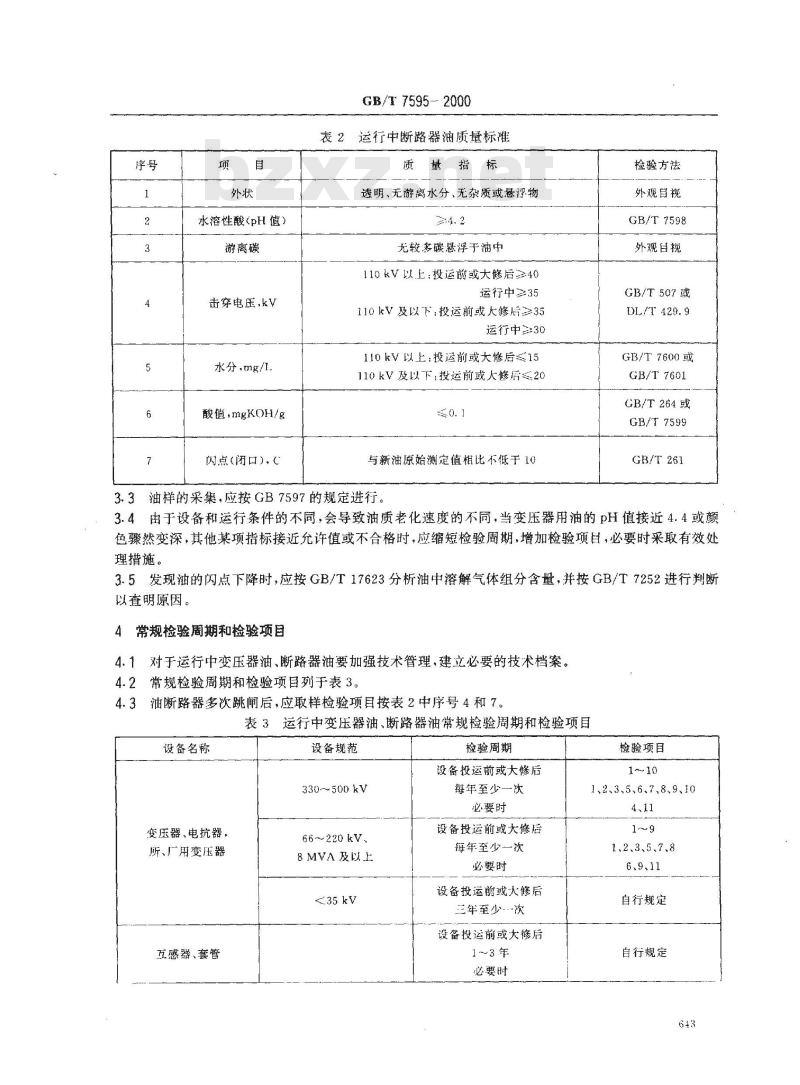

表2运行中断路器油质量标准
质量指
透明、无游离水分、无杂质或悬浮物24.2
无较多碳悬浮于油中
110kV以上：投运前或大修后≥40运行中≥35
110kV及以下：投运前或大修后≥35运行中≥30
110kV以上：投运前或大修后≤15110kV及以下：投运前或大修后≤.20o.1
与新油原始测定值相比不低于103.3油样的采集，应按GB7597的规定进行。检验方法
外观目视
GB/T 7598
外观目规
GB/T507或
DL./T 429.9
GB/T 7600 或
GB/T 7601
GB/T 264 或
GB/T 7599
GB/T261
3.4由于设备和运行条件的不同，会导致油质老化速度的不同，当变压器用油的pH值接近4.4或颜色骤然变深，其他某项指标接近允许值或不合格时，应缩短检验周期，增加检验项目，必要时采取有效处理措施。
3.5发现油的闪点下降时，应按GB/T17623分析油中溶解气体组分含量，并按GB/T7252进行判断以查明原因。
4常规检验周期和检验项目
4.1对于运行中变压器油、断路器油要加强技术管理，建立必要的技术档案。4.2常规检验周期和检验项目列于表3。油断路器多次跳闸后，应取样检验项目按表2中序号4和7。4.3
表3运行中变压器油、断路器油常规检验周期和检验项目设备名称
变压器,电抗器，
所、广用变压器
互感器、套管
设备规范
330~~500 kV
66~220kV
8MVA及以上
检验周期
设备投运前或大修后
每年至少一次
必要时
设备投运前或大修后
每年至少一次
必要时
设备投运前或大修后
三年至少次
设备投运前或大修后
1～3年
必要时
检验项目
1、2、3、5、6、7、8、9、10
4、11
1~～9
1、2、3、5、7、8
自行规定
自行规定
设备名称
断路器
设备规范
>10 kv
GB/T7595—2000
表3（完）
检验周期
设备投运前或大修后
每年至少一次
三年至少一次
油量 60 kg以下
三年一次，或换油
检验项目
1、2、3、4
1、2、3、4
1变压器、电抗器、厂用变压器、互感器、套管等油中的“检验项目”栏内的1、2、3、为表1的项目序号。2断路器油\检验项目”栏内的1、2、3、为表2的项目序号。3油中溶解气体组分含量色谱分析检验周期见附录A（标准的附录）。4对不易取样或补充油的全密封式套管、互感器设备，根据具体情况自行规定。5关于补充油和混油的规定

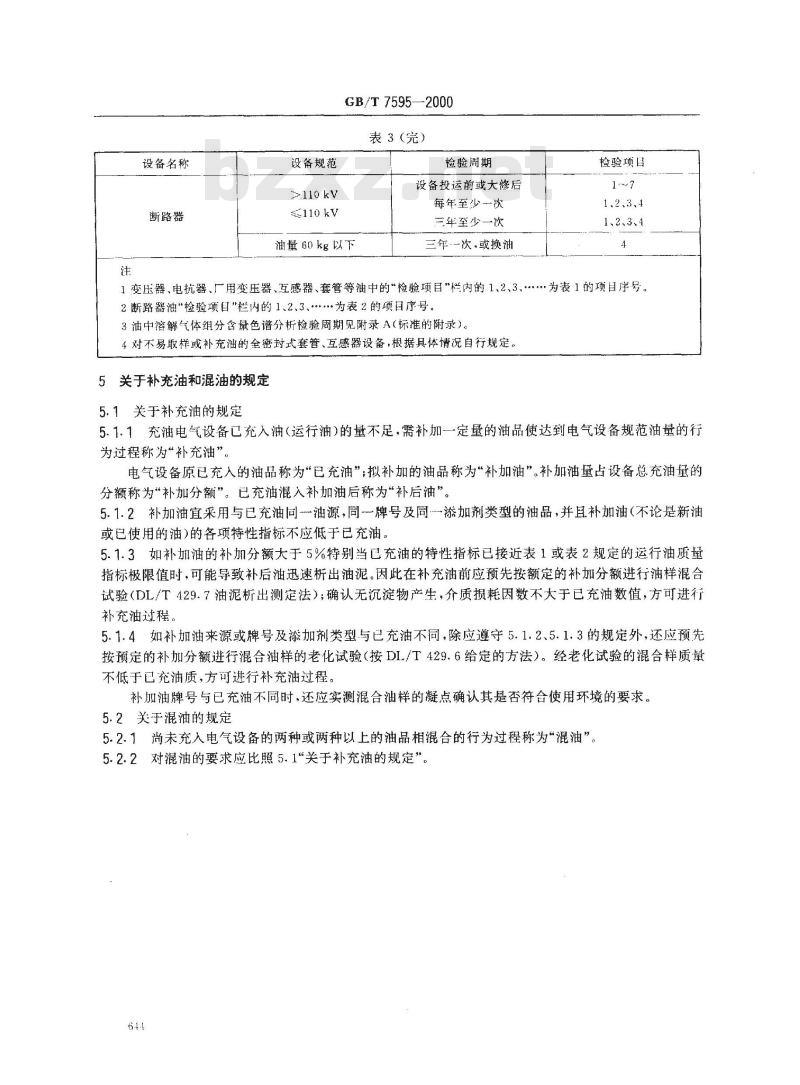

5.1关于补充油的规定
5.1.1充油电气设备已充入油（运行油）的量不足，需补加一定量的油品使达到电气设备规范油量的行为过程称为“补充油”。
电气设备原已充入的油品称为“已充油”；拟补加的油品称为“补加油”。补加油量占设备总充油量的分额称为“补加分额”。已充油混入补加油后称为“补后油”。5.1.2补加油宜采用与已充油同油源，同一牌号及同一添加剂类型的油品，并且补加油（不论是新油或已使用的油)的各项特性指标不应低于已充油。5.1.3如补加油的补加分额大于5%特别当已充油的特性指标已接近表1或表2规定的运行油质量指标极限值时，可能导致补后油迅速析出油泥。因此在补充油前应预先按额定的补加分额进行油样混合试验（DL/T429.7油泥析出测定法）；确认无沉淀物产生，介质损耗因数不大于已充油数值，方可进行补充油过程。
5.1.4如补加油来源或牌号及添加剂类型与已充油不同，除应遵守5.1.2、5.1.3的规定外，还应预先按预定的补加分额进行混合油样的老化试验（按DL/T429.6给定的方法）。经老化试验的混合样质量不低于包充油质，方可进行补充油过程。补加油牌号与已充油不同时，还应实测混合油样的凝点确认其是否符合使用环境的要求。5.2关于混油的规定
5.2.1尚未充入电气设备的两种或两种以上的油品相混合的行为过程称为“混油”。5.2.2对混油的要求应比照5.1关于补充油的规定”。641
GB/T 7595--2000
附录A
（标准的附录）
电力变压器、电抗器、互感器，套管油中溶解气体组分含量色谱分析
电力变压器油、电抗器油中溶解气体组分含量色谱分析A1
检验周期和要求见表A1。
变压器、电抗器油中溶解气体组分含量色谱分析周
「1）运行设备的油中H:与烃类气体含【1）总烃包括：CH、C.H、C.H和1）220kV及以上的所有变压器、容量120MVA及以上的发电厂主
量超过下列任何一项值时应引起！CH四种气体
2）溶解气体组分含量有增长趋势时，变压器和33kV及以上的电抗
器在投入运行后的4、10、30天
（500kV设备还应在投运后1天
增加1次）
2）运行中
总烃含量大下150ml/l
H.含量大于150uL./L
C,H，含量大于5牡L/L
(500kV变压器为/μl./1）
a）330kV及以上变压器和电抗2）烃类气体总和的产气速率大于器为3个月；
0.25 mL/h(开放式)和 0. 5 mL/hb）220kV变压器为6个月；
）120MVA及以上发电厂主变
正器为6个月：
d）其余8MVA及以上的变压器
为1年；
e8MVA以下的油漫式变压器
自行规定
3）大修垢
4）必要时
（密封式），或相对产气速率大于10%/月则认为设备有异常
3）对330kV及以上的电抗器，当出现痕量（小于5μL/L)乙炔时应引起注意
互感器、套管油中溶解气体组分含量色谱分析检验周期和要求见表A2。
可结合产气速率判断·必要时缩短周期进行追踪分析
【3）总烃含量低的设备不宜采用相对产气速率进行判断
4）新投运的变压器应有投运前的测试数据，不应含有C.H
5）测试周期中1)项的规定适用于大修后的变压器
互感器、套管油中溶解气体组分含量色谱分析表A2
设备名称
互感器
互感器
1）投运前
2)66kv及以上1～3年
3）大修后
4）必要时
1）投运前
2）66kV及以上1～3年
3）大修后
4）必要时
[1）投运前
2）大修后
3）110kV及以上13年
4）必要时
油中溶解气体组分含量超过下列任-~值时应引起注意：总烃100μL/L;H,150μl./L;C,H.2 μL/L(110kV及以下),1 μL/L(220~500 kV)
1）新投运互感器或
套管的油中不应
油中溶解气体组分含量超过下列任一值时应引起注意：总经100μl./L;Hz150μL/1;CH,2mL/L油中溶解气体组分含量超过下列任值时应引起注含有C.H2
2）全密封互感器按
制造厂要求（如
果有)进行
意：H2500μL/L,CH,100ml/LCH2μl./L.(110kV及以下),1 ul/1.(220~~500 kV)
B1油样的选择
GB/T7595—2000
附录B
（提示的附录）
不同电极形状及操作方法对击穿电压测定值的影响为使比较试验所用的油样具有-定代表性，选择了四种不同击穿电压等级的样品油即：a）1号样品油击穿电压值为50~~60kV之间。b）2号样品油击穿电压值为40~50kV之间。c）3号样品油击穿电压值为30~~40kV之间。d）4号样品油击穿电压值为20～30kV之间。不同电极形状及操作试验结果见表B1B2
表B1不同电极形状及操作方法试验结果按升压速度统计平均
油样编号
电极形状
球盖形
平均值
球盖形
平均值
球盖形
平均值
球盖形
平均值
B3试验结果说明
按间隔时间统计平均
击穿电压偏差平均值
置击穿电压偏差平均值击穿电压偏差平均值击穿电压偏差平均值kv
56、4
从表B1试验结果可以得出：
a）使用三种不同结构形状电极测得击穿电压不论对哪种油样，都以球形电极的击穿电压值为最高，球盖形次之，平板形相对较低（4号油样测定结果有异常）。646
GB/T 7595—2000
b）如以平板电极测得值为准，则球形电极大致偏高6kV，球盖形电极大致偏高3kV左右。当击穿电压值在30kV以下时，上述差别有缩减的趋势。c）不同升压速度（3kV/s和2kV/s）对击穿电压影响不大，其平均差值般在土（2~3）kV左右小于各组测得值的标准偏差平均值。d）不同间隔时间的影响更小，间隔时间3min的平均值仅较间隔时间5min的高1～~2kV左右，经验说明对纯净的油，间隔时间应短一些，而对杂质和水分含量较多的油，则间隔时间应长一一点，这样就会使击穿电压值较高，分散性较小。但间隔时间过长，会影响试验结果，\--般以3～5min较好。附录C
（提示的附录）
运行中变压器油的防劣化措施
为延长油的使用寿命，应加强对运行中油的维护工作。8MA及以上的变压器应至少采用下述任何一种防劣化措施。
C1添加2,6-二叔了基对甲酚（简称T501)抗氧化剂新油、再生油中T501含量应不低于0.3%~0.5%，运行中油应不低于0.15%，当含量低于此规定值时，应进行补加。补加时油的pH值不应低于5.0。C2安装热虹吸器（净油器）
其吸附剂的用量应为油量的0.5%~1.5%。C3安装隔膜密封装置
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
