【国家标准(GB)】 机动工业车辆 控制符号

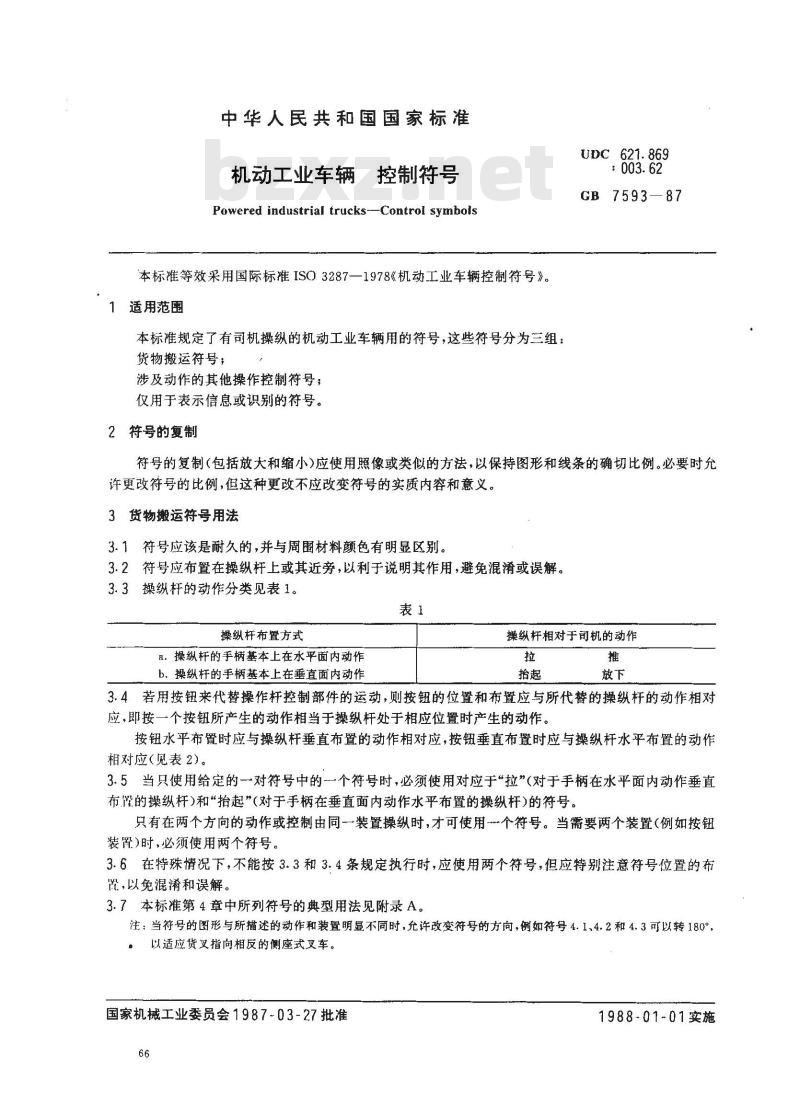

中华人民共和国国家标准
机动工业车辆
控制符号
Powered industrial trucks-Control symbois本标准等效采用国际标准ISO3287一1978《机动工业车辆控制符号》。1适用范围
本标准规定了有司机操纵的机动工业车辆用的符号，这些符号分为三组：货物搬运符号；
涉及动作的其他操作控制符号，仅用于表示信息或识别的符号。2符号的复制
UDC 621.869
：003.62
GB 7593—87
符号的复制(包括放大和缩小)应使用照像或类似的方法，以保持图形和线条的确切比例。必要时允许更改符号的比例，但这种更改不应改变符号的实质内容和意义。3货物搬运符号用法
3.1符号应该是耐久的，并与周围材料颜色有明显区别。3.2符号应布置在操纵杆上或其近旁，以利于说明其作用，避免混淆或误解。3.3操纵杆的动作分类见表1。
操纵杆布置方式
a.操纵杆的手柄基本上在水平面内动作b，操纵杆的手柄基本上在垂直面内动作操纵杆相对于司机的动作
3.4若用按钮来代替操作杆控制部件的运动，则按钮的位置和布置应与所代替的操纵杆的动作相对应，即按一个按钮所产生的动作相当于操纵杆处于相应位置时产生的动作。按钮水平布置时应与操纵杆垂直布置的动作相对应，按钮垂直布置时应与操纵杆水平布置的动作相对应（见表2)。
3.5当只使用给定的一对符号中的一个符号时，必须使用对应于“拉”（对于手柄在水平面内动作垂直布置的操纵杆)和\抬起”(对于手柄在垂直面内动作水平布置的操纵杆)的符号。只有在两个方向的动作或控制由同一装置操纵时，才可使用一个符号。当需要两个装置（例如按钮装置)时，必须使用两个符号。
3.6在特殊情况下，不能按3.3和3.4条规定执行时，应使用两个符号，但应特别注意符号位置的布置，以免混淆和误解。
3.7本标准第4章中所列符号的典型用法见附录A。注：当符号的图形与所描述的动作和装置明显不同时，允许改变符号的方向，例如符号4.1、4.2和4.3可以转180°，以适应货叉指向相反的侧座式叉车。国家机械工业委员会1987-03-27批准66
1988-01-01实施

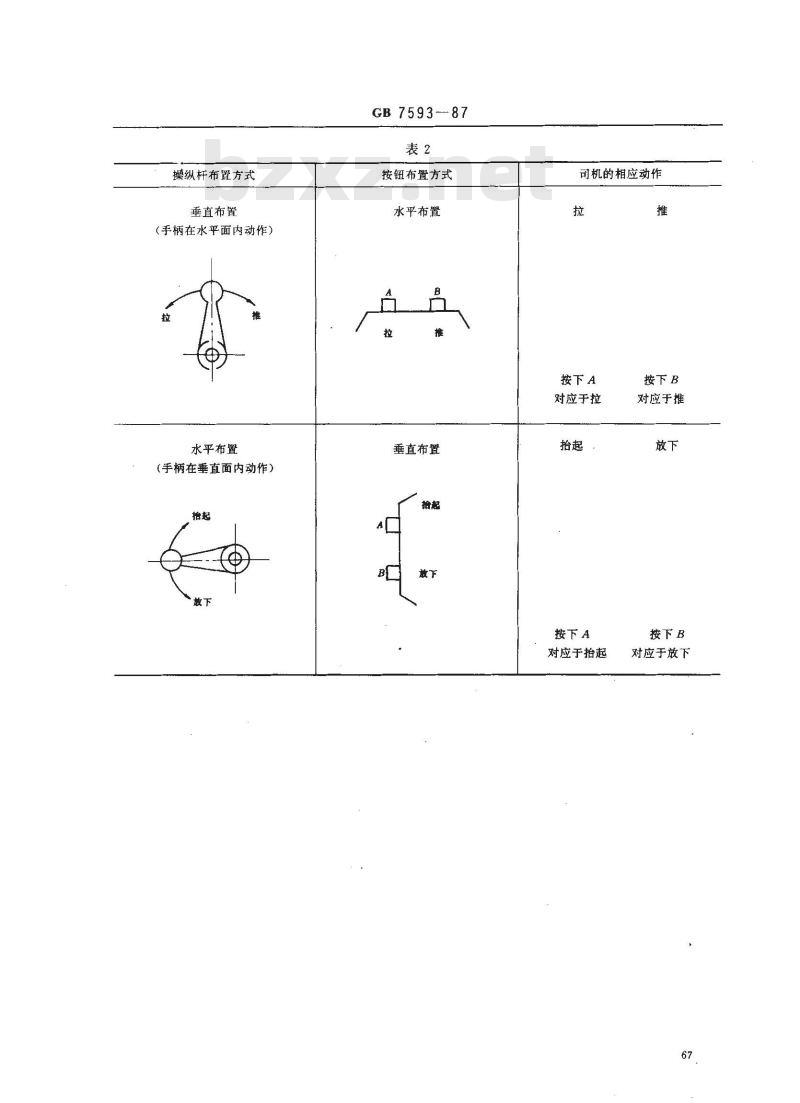

操纵杆布置方式
垂直布置
（手柄在水平面内动作）
水平布置
(手柄在垂直面内动作）
GB7593-87
按钮布置方式
水平布置
垂直布置
拍狗起
司机的相应动作
按下A
对应于拉
按下A
对应于抬起
按下B
对应于推
按下B
对应于放下

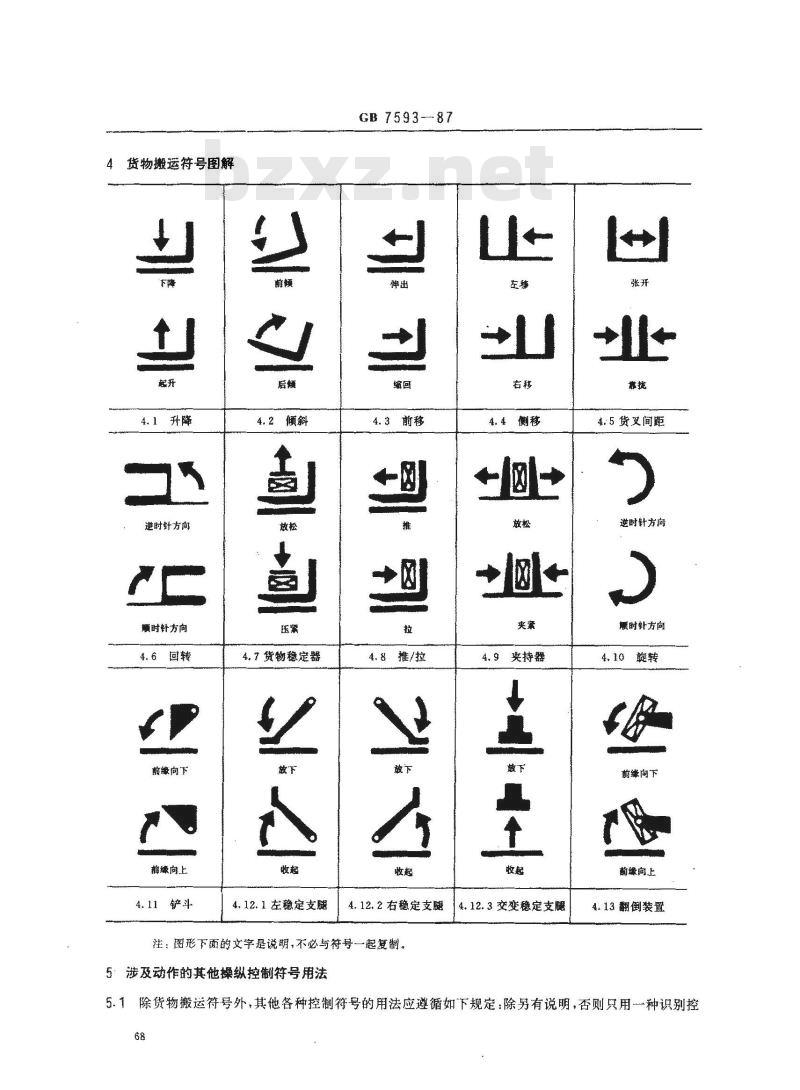

货物搬运符号图解
4.1升降
逆时针方向
顺时舒方向
4.6回转
缘向下
蘸缘间上
4.11铲斗
4.2倾斜
4.？货物稳定器
4.12.1左稳定支
GB759387
4.3前移
4.8推/拉
4.12.2右稳定支腿
注：图形下面的文字是说明，不必与符号一起复制。5涉及动作的其他操纵控制符号用法右移
4.9夹持器
4.12.3交变稳定支腰
4.5货叉间距
逆时针方向
順时针方向
委、10施转
前缘向下
缘向上
4.13 翻倒装置
5.1除货物搬运符号外，其他各种控制符号的用法应遵循如下规定：除另有说明，否则只用一种识别控68
制符号。
GB 7593-87

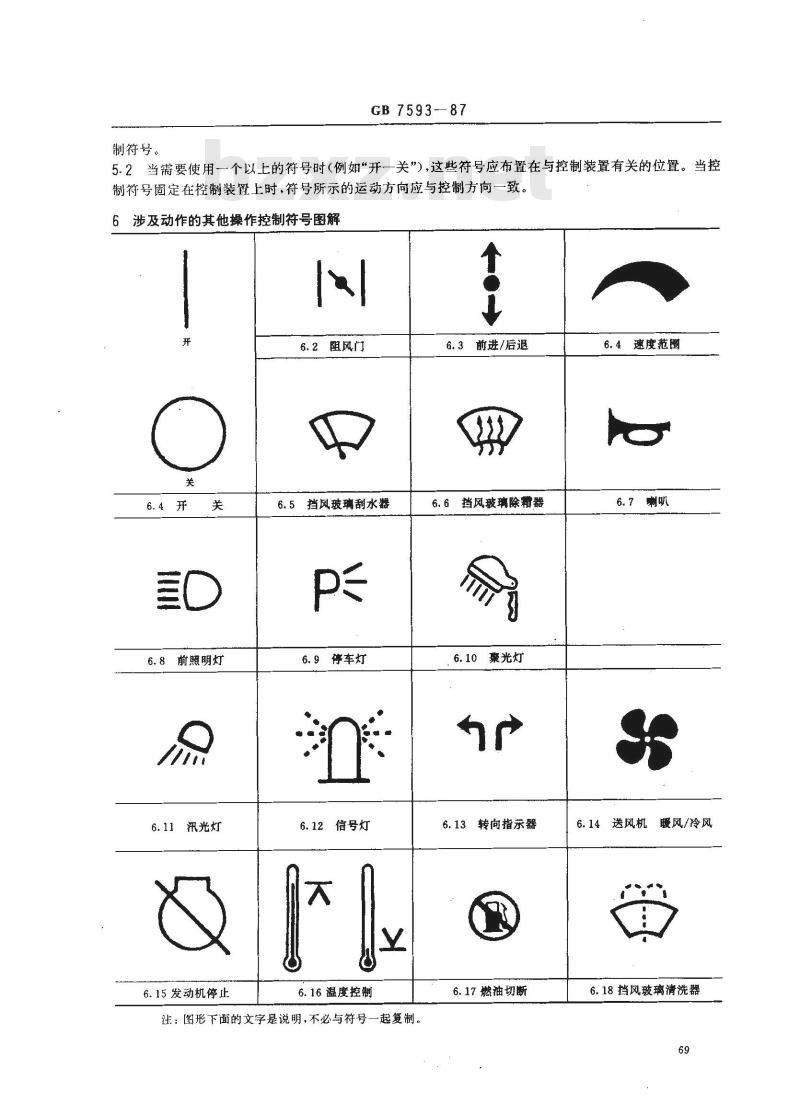

一关”），这些符号应布置在与控制装置有关的位置。当控5.2当需要使用一个以上的符号时（例如开一制符号固定在控制装置上时，符号所示的运动方向应与控制方向一致。6涉及动作的其他操作控制符号图解开
6.8前照明灯
6.11汛光灯
6.15发动机停止
6.2阻风门
6.5挡风玻璃刮水器
6.9停车灯免费标准bzxz.net
6.12信号灯
6.16温度控制
注：图形下面的文字是说明，不必与符号一起复制。6.3前进/后退
6.6挡风玻璃除霜器
6.10亲光灯
6.13转向指示器
6.17燃油切断
6.4速度范围
6.7喇叭
6.14送风机暖风/冷风
6.18挡风玻璃清洗器

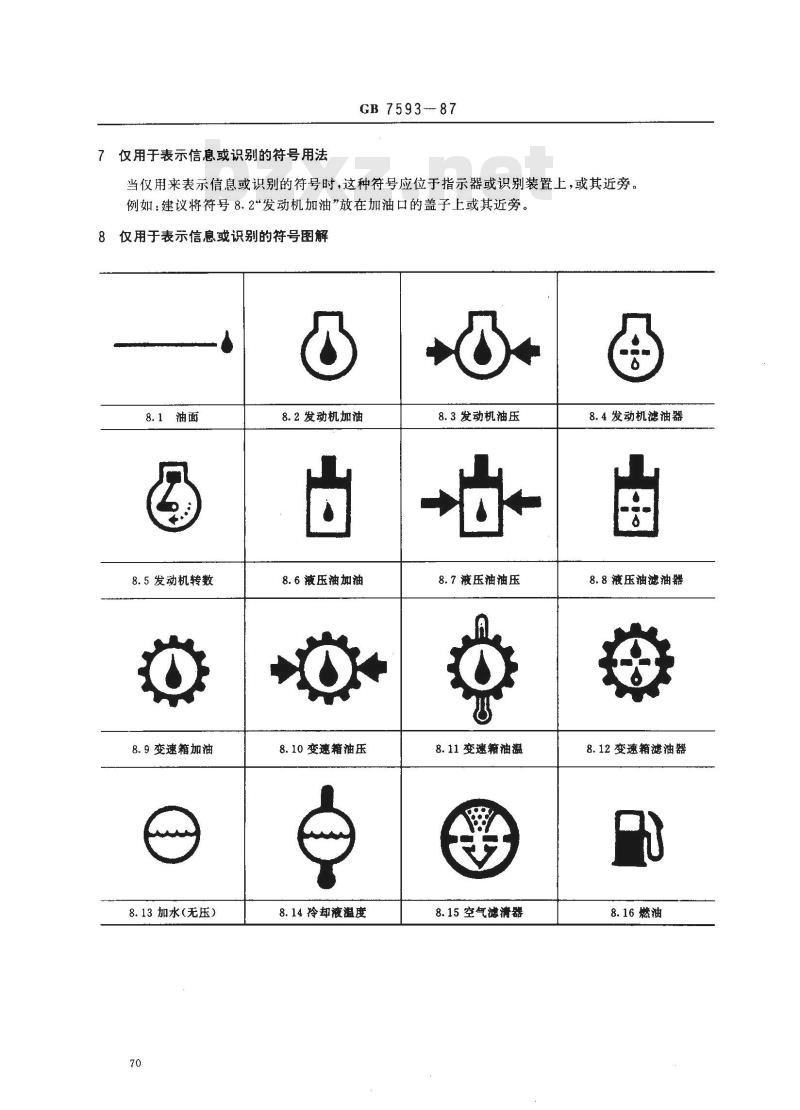

7仅用于表示信息或识别的符号用法GB 7593--87
当仅用来表示信息或识别的符号时，这种符号应位于指示器或识别装置上，或其近旁。例如：建议将符号8.2“发动机加油”放在加油口的盖子上或其近旁。8仅用于表示信息或识别的符号图解8.1油面
8.5发动机转数
8.9变速箱加油
8.13加水（无压）
8.2发动机加油
8.6液压油加油
8. 10 变速箱油压
8.14 冷却液温度
8.3发动机油压
8. 7 液压油油压
8.11 变速箱油温
8.15空气滤清器
8.4发动机滤油器
8.8 液压油滤油器
8.12变速箱滤油器
8.16燃油
8.17液面
注：1）用 Pa表示。
气压”
GB 7593—87
8.19注意：有压力
8.20小时
GB7593—87
附录A
典型用法
（参考件）
“正向符号表示实际尺寸，黑底白图，印在具有名义直径为32mm平面的操纵杆的手柄上。这些符号的复制或放大、缩小必须用照像或类似的方法，以保持图形和线条的确切比例。升降
货叉间距
右稳定支腿
附加说明：
交变稳定支腿
本标准由北京起重运输机械研究所归口。本标准由北京起重运输机械研究所负责起草。本标准起草人华孟威。
货物稳定器
翻倒装置
推/拉
左稳定支腿
