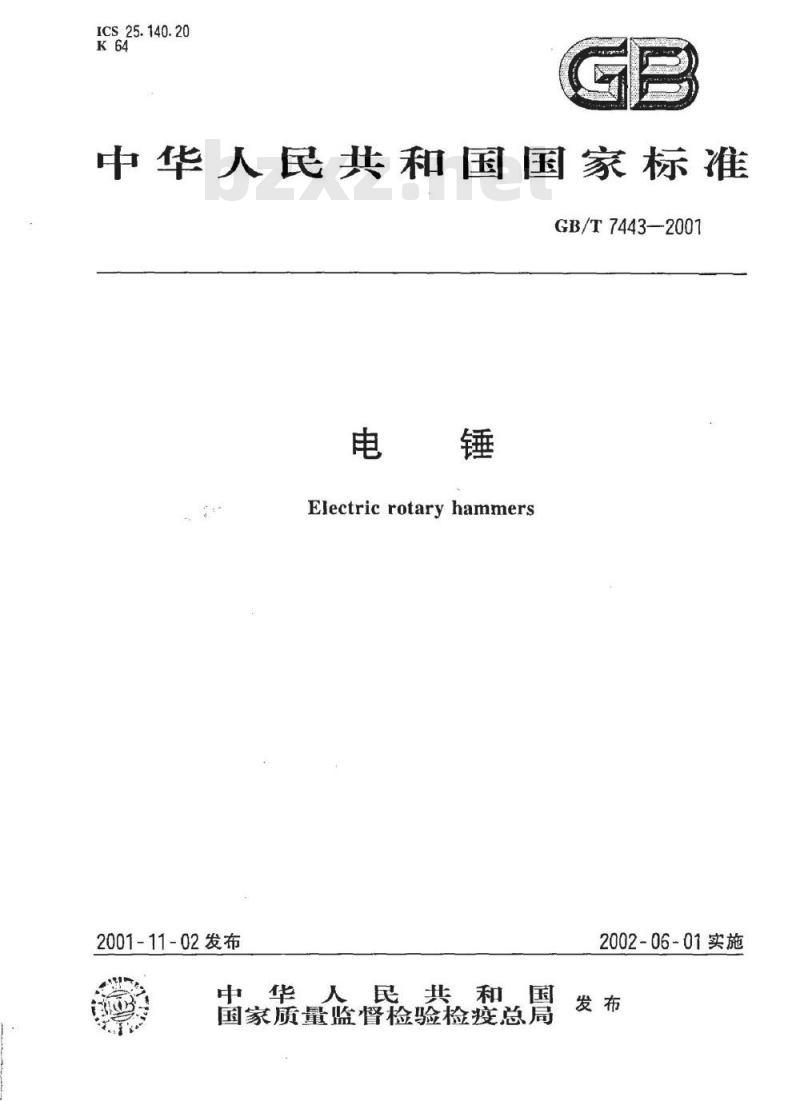

【国家标准(GB)】 电锤

ICS25.140.20
中华人民共和国国家标准此内容来自标准下载网
GB/T7443—2007
Electricrotaryhammers
2001-11-02发布
中华人民共和国
国家质量监督检验检疫总局
2002-06-01实施

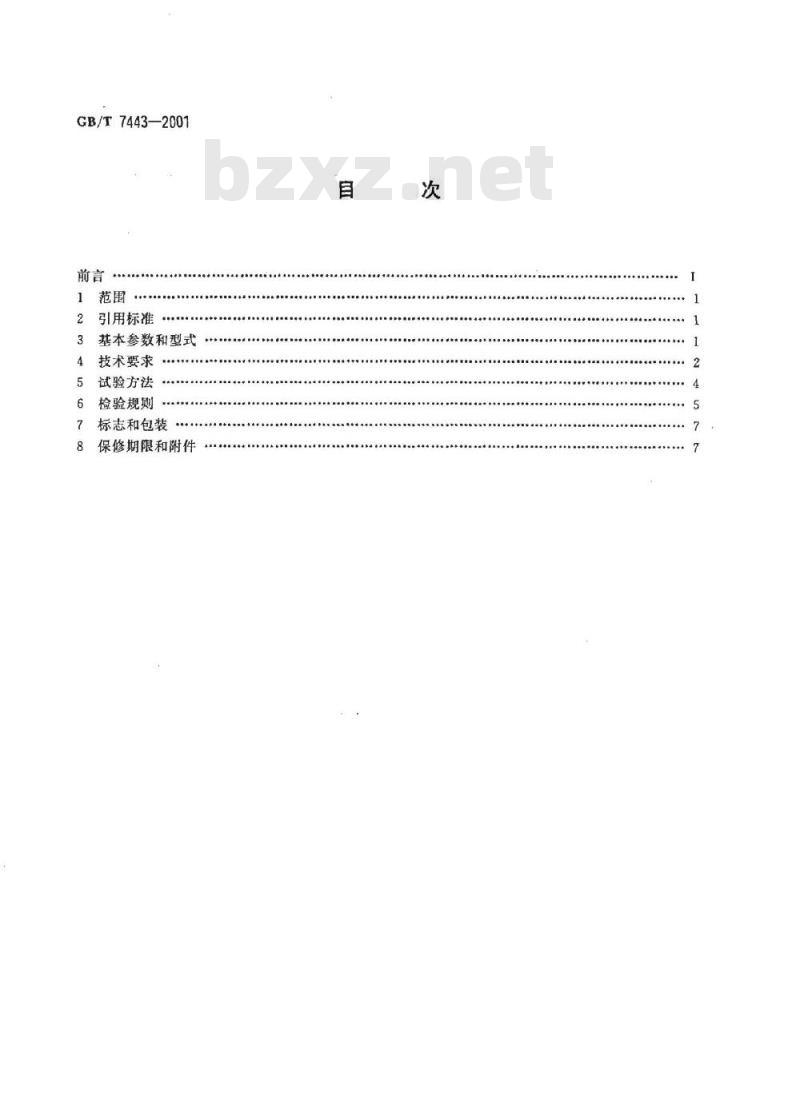

GB/T7443—2001
引用标准
基本参数和型式
技术要求
试验方法
检验规则
...+++
标志和包装
保修期限和附件
GB/T7443-2001

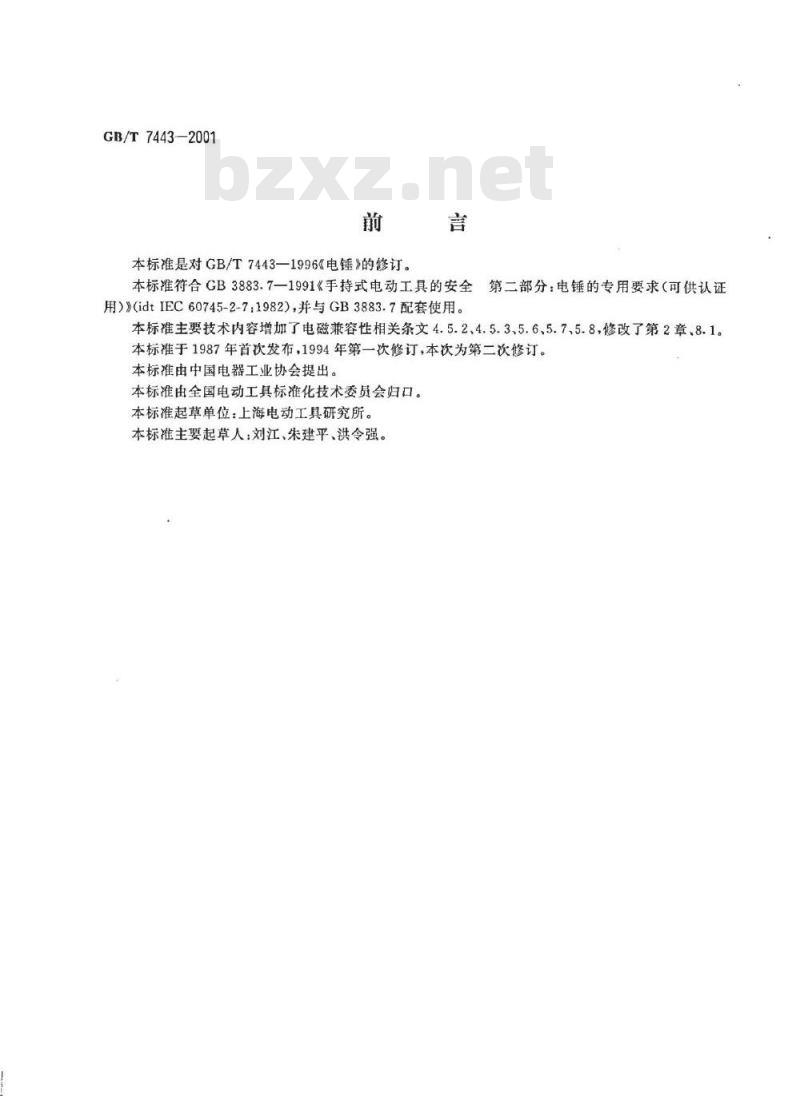

本标准是对GB/T7443—1996《电锤》的修订。言
本标准符合GB3883.7—1991《手持式电动工具的安全用）》(idtIEC60745-2-7：1982），并与GB3883.7配套使用。第二部分：电锤的专用要求（可供认证本标准主要技术内容增加了电磁兼容性相关条文4.5.2、4.5.3、5.6、5.7、5.8，修改了第2章、8.1。本标准于1987年首次发布，1994年第一次修订，本次为第二次修订。本标准由中国电器工业协会提出。本标准由全国电动工具标准化技术委员会归口。本标准起草单位：上海电动工具研究所。本标准主要起草人：刘江、朱建平、洪令强。1范围

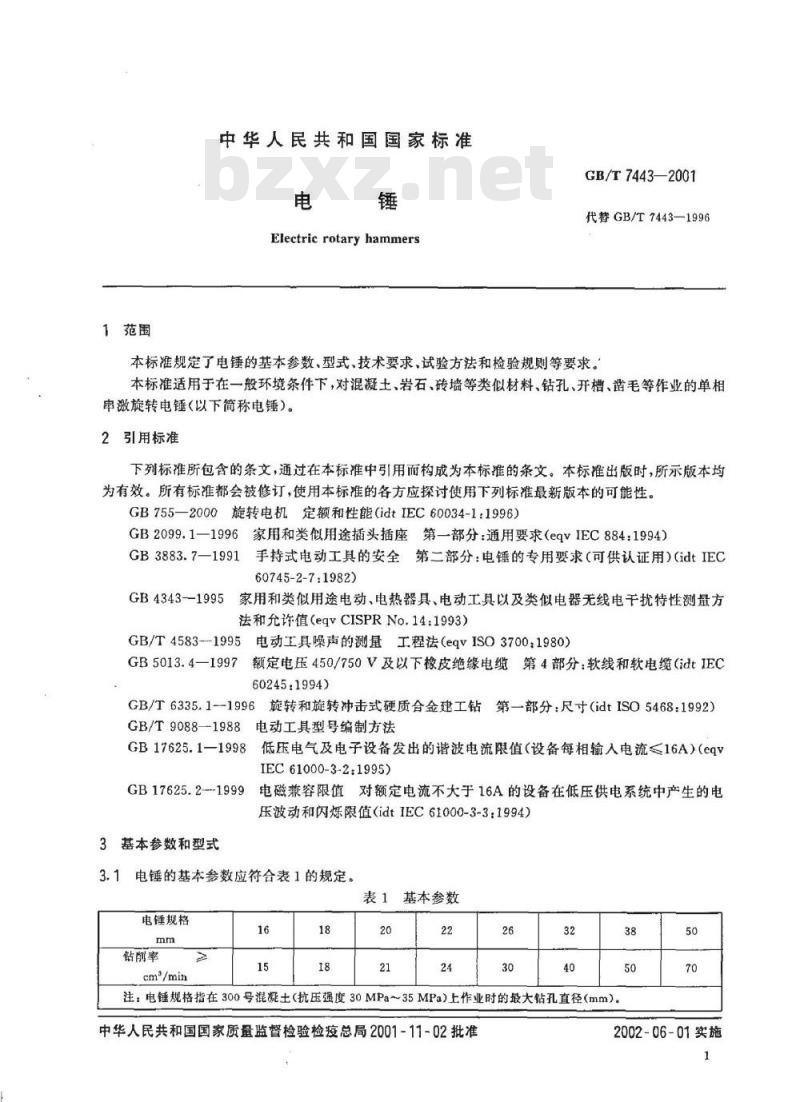

中华人民共和国国家标准
Electric rotaryhammers
GB/T7443—2001
代替GB/T7443—1996
本标准规定了电锤的基本参数、型式、技术要求，试验方法和检验规则等要求。本标准适用于在一般环境条件下，对混凝土、岩石、砖墙等类似材料、钻孔、开槽、凿毛等作业的单相申激旋转电锤（以下简称电锤）。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB755—2000旋转电机定额和性能（idtIEC60034-1：1996）GB2099.1—1996家用和类似用途插头插座第一部分：通用要求（eqvIEC884：1994）GB3883.7一1991手持式电动工具的安全第二部分：电锤的专用要求（可供认证用）(idtIEC60745-2-7：1982)
GB4343-1995家用和类似用途电动、电热器具、电动工具以及类似电器无线电干扰特性测量方法和允许值（eqvCISPRNo.14：1993）GB/T4583--1995
电动工具噪声的测量工程法（eqvISO3700：1980)GB5013.4—1997
额定电压450/750V及以下橡皮绝缘电缆第4部分：软线和软电缆（idtIEC60245：1994)
GB/T6335.1--1996旋转和旋转冲击式硬质合金建工钻第一部分：尺寸（idtISO5468：1992)GB/T9088—-1988电动工具型号编制方法GB17625.1—1998
低压电气及电子设备发出的谐波电流限值（设备每相输入电流<16A）（eqvIEC61000-3-2:1995)
GB17625.2--1999电磁兼容限值对额定电流不大于16A的设备在低压供电系统中产生的电压波动和闪炼限值（idtIEC61000-3-3：1994）3基本参数和型式
3.1电锤的基本参数应符合表1的规定。表1
基本参数
电锤规格
钻前率
cm*/min
注：电链规格指在300号混凝土（抗压强度30MPa35MPa）上作业时的最大钻孔直径（mm）。中华人民共和国国家质量监督检验检疫总局2001-11-02批准38
2002-06-01实施
GB/T7443—2001

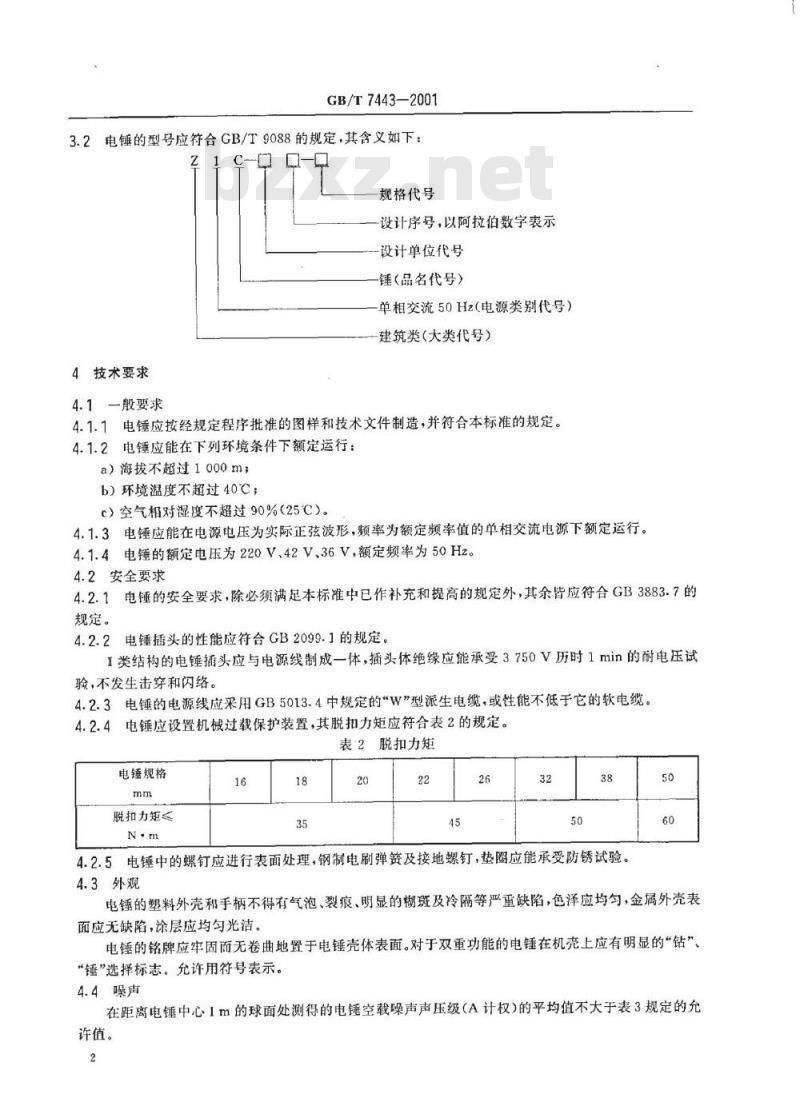

3.2电锤的型号应符合GB/T9088的规定，其含义如下：C0-0
规格代号
设计序号，以阿拉伯数字表示
设计单位代号
链（品名代号）
单相交流50Hz（电源类别代号）建筑类(大类代号)
4技术要求
4.1一般要求
4.1.1电锤应按经规定程序批准的图样和技术文件制造，并符合本标准的规定。4.1.2电锤应能在下列环境条件下额定运行：a）海拔不超过1000m；
b）环境温度不超过40℃；
c）空气相对湿度不超过90%（25℃）。4.1.3电锤应能在电源电压为实际正弦波形，频率为额定频率值的单相交流电源下额定运行。4.1.4电锤的额定电压为220V、42V、36V,额定频率为50Hz。4.2安全要求
4.2.1电锤的安全要求，除必须满足本标准中已作补充和提高的规定外，其余皆应符合GB3883.7的规定。
4.2.2电锤插头的性能应符合GB2099.1的规定。I类结构的电锤插头应与电源线制成一体，插头体绝缘应能承受3750V历时1min的耐电压试验，不发生击穿和闪络。
4.2.3电锤的电源线应采用GB5013.4中规定的“W”型派生电缆，或性能不低于它的软电缆。4.2.4电锤应设置机械过载保护装置，其脱扣力矩应符合表2的规定。表2脱扣力矩
电锤规格
脱扣力矩
4.2.5电锤中的螺钉应进行表面处理，钢制电刷弹赞及接地螺钉，垫圈应能承受防锈试验。50
4.3外观
电锤的塑料外壳和手柄不得有气泡、裂痕、明显的糊斑及冷隔等严重缺陷，色泽应均匀，金属外壳表面应无缺陷，涂层应均匀光洁。电锤的铭牌应牢固而无卷曲地置于电锤壳体表面。对于双重功能的电锤在机壳上应有明显的“钻”、“锤”选择标志。允许用符号表示。4.4噪声
在距离电锤中心1m的球面处测得的电锤空载噪声声压级（A计权）的平均值不大于表3规定的允许值。
电锤规格
噪声值
88(98)
GB/T7443—2001
噪声允许值
91(101)
93(103)
注：当在混响室内测量电锤的噪声时，其声功率级（A计权)应不大于表3括号内的允许值。4.5电磁兼容
4.5.1无线电和电视干扰电平
95(105)
a）频率范围为（0.15～30)MHz内测得的相线或中线对地的连续干扰电压电平值均不超过表4规定的允许值。
表4连续干扰电压允许值
0.15~0.35
0.35~5.00
5.00~30.00
干扰电压
dB(μV)
随频率的对数线性减小
b）频率范围为（30～300)MHz内测得的由电源线幅射、吸收钳所吸收的连续干扰功率电平值应不超过表5规定的允许值。
表5连续干扰功率充许值
30~300
4.5.2谐波电流
a）电锤的稳态谐波电流应不超过表6规定的限值表6稳态谐波电流限值
谐波次数n
奇次谐波
偶次谐波
干扰功率
dB(pw)
随频率线性增大45到55
最大允许谐波电流
0.225×15/n
0.345X8/n
b）对2~10次偶次谐波和3~19次奇次谐波在任何2.5min观察期内，允许不超过15s的暂态谐波电流值是表6规定稳态谐波电流限值的1.5倍。4.5.3电压波动和闪烁
电锤在接入低压电网运行时，引起的电压波动值和闪烁值应符合下列规定：3
P值应不大于1.0；
P值应不大于0.65；
稳态相对电压变化d。不超过3%；相对电压变化最大值d.不超过4%；GB/T7443—-2001
电压变化特征值d(t)在300ms中不超过3%。如果电压变化由手动开关引起或发生频率小于每小时一次，则不考核P.和Pit。稳态相对电压变化值d、相对电流变化最大值dmx、电压变化特征值d(t)应乘以系数1.33。4.6换向火花
在额定电压下，电锤在空载和额定负载时，电刷下的火花应不大于GB755规定的2级。4.7输入功率和电流
电锰在额定电压下用电锤铭牌规定的最大直径钻头对300号混凝土钻孔，此时电锤的输人功率应不大于额定输人功率的115%。如果电锤铭牌上标有额定电流，此时的电流应不大于额定电流的115%。4.8温升
电锤在额定电压下，按5.9确定的转矩连续运行，达到实际稳定状态时的温升应不超过表7的规定值。
表7温升限值
零部件
E级绝缘绕组
B级绝缘绕组
F级绝缘绕组
塑料手柄
注：规定的机壳温升限值不适用于冲击机构的外壳。使用条件与规定不同时绕组温升限值的修正，试验地点的海拨与使用地点不同时绕组温升限值的修正，按GB755的规定进行4.9电锤的头部结构型式
电锤头部的结构型式应能适应GB/T6335.1中规定的任一种钻杆柄部型式，钻杆应能用手顺利地插入电锤头部，当锁定电锤的钎卡后，钻杆能轴向移动，但不能将其从电锤中拔出。4.10电源线长度
电锤的电源线长度应不少于2.5m。5试验方法
5.1外观检查
通过观察检查电锤的外观质量。检查结果应符合4.3的规定。
5.2噪声试验
试验按GB/T4583的规定进行。测量时，电锤在额定电压下连续空载运行。试验结果应符合4.4的规定。
5.3换向火花的检查
在5.2和5.4试验时观察并判定电刷下的火花。判定结果应符合4.6的规定。
5.4基本参数测量
电锤在额定电压下，用电锤铭牌规定的最大直径钻头对300号混凝土试块，钻孔1min。测量其钻孔深度并换算成钻孔体积，同时测量电锤钻孔时的输入功率和电流。共进行5次操作，取平均值。
测量结果应符合3.1和4.7的规定。GB/T7443—2001
注：试块的尺寸应不小于700mm×500mm×200mm。5.5脱扣力矩检查
电锤处于静止状态，并卡住电枢，然后用（20～1000)N·m测力扳手在电锤钎杆出轴处加载，直到过载保护装置脱扣，读取测力扳手上的力矩值。共进行3次。
测量结果应符合4.2.4的规定。
注：允许单独测量过载保护装置的脱扣力矩，然后用传动比进行换算。5.6无线电和电视干扰电平测量
试验按GB4343的规定进行。测量时，电锤允许脱开或拆除冲击机构在额定电压下连续空载运行。测量结果应符合4.5.1规定。
5.7谐波电流测量
电锤的谐波电流测量按GB17625.1的规定进行。测量时，电锤允许脱开或拆除冲击机构在额定电压下连续空载运行。
测量结果应符合4.5.2的规定。
5.8电压波动和闪烁测量
电锤的电压波动和闪烁测量按GB17625.2的规定进行。测量时，电锤允许脱开或拆除冲击机构在额定电压下连续空载运行。
测量结果应符合4.5.3的规定。
5.9温升试验
电锤在额定电压下施加转矩，使其输入功率为铭牌所标志的额定输人功率，然后在额定电压下连续运行。在电锤各部分温升达到实际稳定状态后，用电阻法测定绕组温升，用温度计法测定机壳和手柄温升。
试验时，允许脱开或拆除冲击机构。试验结果应符合4.8规定。
5.10电锤头部的结构检查
用手将符合GB6335.1中所列的，与头部结构致的某型标准钻杆插人电锤头部，然后检查电锤上的针卡装置。
检查结果应符合4.9的规定。
5.11插头耐电压试验
在插头体外表面的捏手处贴附金属箔，然后在插脚与金属箔之间施加实际正弦波、有效值为3750V的试验电压，历时1min。
试验结果应符合4.2.2的规定。
5.12电源线长度检查
测量自电缆进线孔到插头(不包括插脚)间的软电缆长度。检查结果应符合4.10的规定。
5.13其余试验方法
本标准未作规定的其余试验方法均按GB3883.7中的相应规定进行。6检验规则
6.1每台电锤须经质量检验部门按本标准的规定试验合格后才能出厂，出厂时应附有证明产品质量合格的文件。
GB/T7443--2001
6.2试验须按本标准6.3规定的试验项目及顺序进行。6.3本标准规定的试验项目为型式试验项目，其中带“*”标记的项目为检查试验项目，带“**”标记的项目在定期质量抽查试验时不进行。外观检查
标志检查”
触电保护检查“*
噪声试验
换向检查“
起动试验
基本参数测量
无线电和电视干扰电平测量
谐波电流测量
电压波动和闪烁测量
温升试验
泄漏电流测量
防潮试验
绝缘电阻测量
耐电压试验*
耐久性试验
不正常操作试验
机械危险检查·
机械强度检查
电锤头部结构检查
接地装置检查
脱扣力矩检查
结构检查··
内部布线检查
组件检查及插头耐电压试验··电源线长度检查
电源联接检查
电缆或软线提拉力和扭力试验
电缆或软线及护套弯曲试验：
外接导线的接线端子检查·
螺钉及联接件检查·，
爬电距离、电气间欧和绝缘穿通距离检查耐热性、耐燃性和抗漏电痕迹性试验·防锈试验
注：检变试验中的耐电压试验项目，试验电压和时间可与型式试验时不同。6.4除需用提供零件试样（如防锈试验的电刷弹贫、螺钉及开关和内部布线上的套管等）进行有关试验外，其余项目应在同一台样机上进行，样机及零件试样应通过全部试验。如果需要拆开样机做有关试验，可以另加样机。6
7标志和包装
7.1标志
GB/T7443—2001
电锤铭牌上应以清晰而耐久的方式标有下列项目：a）产品名称（电锤）：
b）型号：
c）额定电压及电源种类符号，V～；d）额定输人功率，W，或电流，Ae）工作头负载转速，r/min；
f）I类结构符号（仅用于I类结构电锤）；g）防潮程度符号(仅在有要求时标出)；h）制造厂名或商标，
i）出厂批量代号。
注：在不会引起混淆和误解的前提下，允许增加其他标志。7.2每台电锤出厂时应附有下列文件：a）产品合格证；
b）使用维护说明书；
使用维护说明书应有独立章节说明电锤使用的安全技术要求，包括操作必须注意的事项、可能出现的危险和相应的预防措施。
7.3包装及贮存
电锤包装必须牢靠，以防止运输过程中发生意外的碰伤，并应符合相应的有关规定。电锤应贮存在空气于燥、通风良好、无有害气体的库房内，严禁与酸、碱类化学药品存放在一起。8保修期限和附件
8.1保修期限
用户按照电锤制造厂使用维护说明书的规定，在正确地运输、存放和使用电链的情况下，电锤在制造厂规定的保修期限内，如因制造质量不良，而发生损坏或不能正常工作时，制造厂应免费为用户修理或调换。
8.2附件
电锤在出厂时，应附有：
钻杆及其他附件（根据用户需要而定）。GB/T7443-2001
中华人民共和国
国家标准
GB/T7443--2001
中国标准出版社出版
北京复兴门外三里河北街16号
邮政编码：100045
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷新华书店北京发行所发行各地新华书店经售*
开本880×12301/16印张3/4字数17千字反2002年4月第一次印刷
2002年4月第一版
印数1-1000
书号：155066·1-18252
网址bzcbs.com
版权专有侵权必究
举报电话：（010)68533533
