本标准适用于电站汽轮发电机组(包括汽轮机的高压、中压、低压和发电机、励磁机等)多声源的声压级和声功率级的A计权噪声测量。 GB 7441-1987 电站汽轮发电机组噪声测量方法 GB7441-1987

标准内容标准内容

部分标准内容:

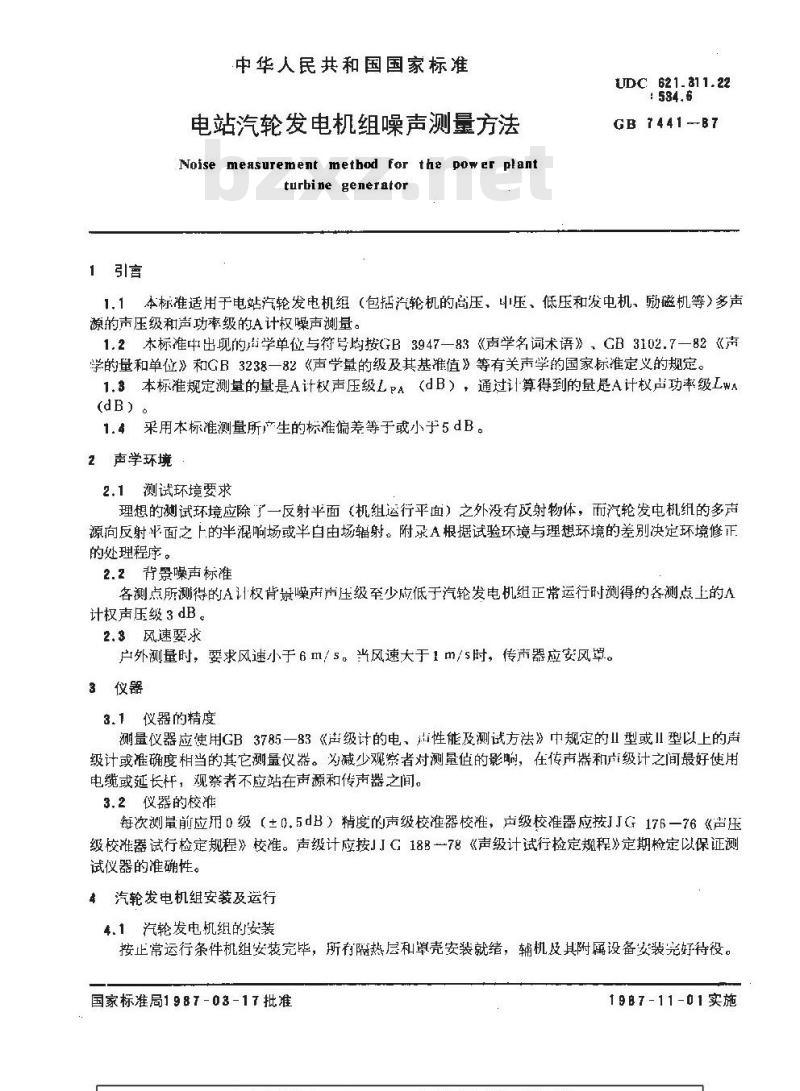

中华人民共和国国家标准下载标准就来标准下载网
电站汽轮发电机组噪声测量方法Noise measurement method for the power plantturbine generator
UDC 621.311.22
GB 7441--B7
1.1本标准适用于电站汽轮发电机组(包括汽轮机的高压、中压、低压和发电机、励磁机等)多声源的市压级和声功率级的A计权噪声测量。1.2本标准中出现的站学单位与符号均按GB3947—83《声学名词术语》GB3102.7—82《声学的量和单位》和GB3238一82《声学量的级及其基准值》等有关声学的国家标准定义的规定。1.3本标准规定测量的量是A计权声压级LpA(dB),通过计算得到的量是A计权声功率级LwA(dB)。
1.4采用本标准测量所产生的标准偏差等于或小于5dB。2声学环境
2.1测试环境要求
理想的测试环境应除了一反射平面(机组运行平面)之外没有反射物体,而汽轮发电机组的多声源向反射平面之上的半混响场或半白由场辐射。附录A根据试验环境与理想环境的差别决定环境修正的处理程序。
2.2背景噪声标准
各测点所测得的A计权背景噪声声压级至少应低于汽轮发电机组正常运行时测得的各测点上的A计权声压级 3 dB。
2.3风速要求
户外测量时,要求风速小于6m/s。当风速大于1m/s时,传声器应安风罩。3仪器
3.1仪器的精度
测量仪器应使用GB3785一83《声级计的电、3性能及测试方法》中规定的1I型或Ⅱ型以上的声级计或准确度相当的其它测量仪器。为碱少观察者对测量值的影响,在传声器和亢级计之间最好使用电缆或延长杆,观祭者不应站在声源和传声器之间。3.2仪器的校准
每次测量前应用0级(±0.5dB)精度的声级校准器校准,声级校准器应按JJG176一76《声压级校准器试行检定规程》校准。声级计应按JJG188-78《声级计试行检定规程》定期检定以保证测试仪器的准确性。
4汽轮发电机组安装及运行
4.1汽轮发电机组的安装
按止常运行条件机组安装完毕,所有隔热层和罩壳安装就绪,辅机及其附属设备安装完好待役。国家标准局1987-03-17批准
19B7-11-01实施

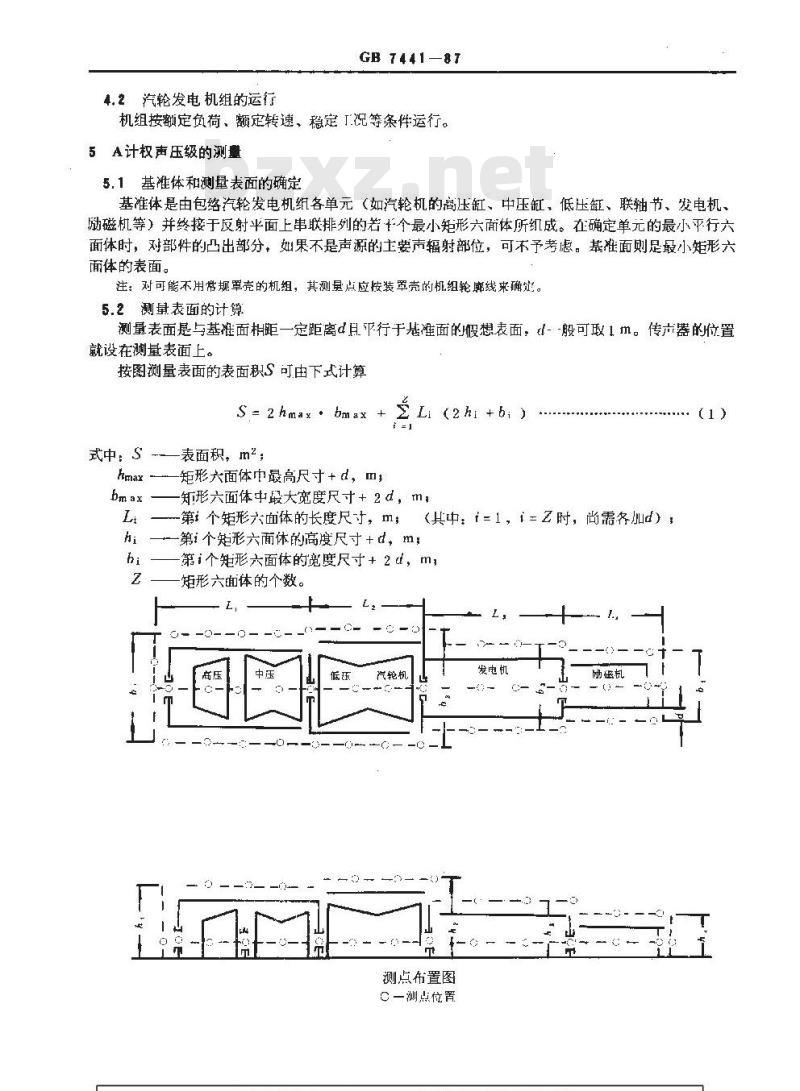

4.2汽轮发电机组的运行
GB 744187
机组按额定负荷、额定转速、稳定I况等条件运行。5A计权声压级的测量
5.1基准体和测量表面的确定
基准体是由包络汽轮发电机组各单元(如汽轮机的高压缸、中压缸、低压缸、联轴节、发电机、励磁机等)并终接于反射半面上串联排列的若+个最小矩形六面体所红成。在确定单元的最小平行六面体时,对部件的凸出部分,如果不是声源的主要声辐射部位,可不予考虑。基准面则足最小矩形六面体的表面。
注:对可能不用带规罩壳的机组,其测量点应按装罩壳的机组轮线来确处。5.2测量表面的计算
测量表面是与基准面相距一定距离d且乎行于基准面的假想表面,t--般可取1m。传声器的位置就设在测量表面上。
按图测量表面的表面积S可由下式计算S-2hmax· bmax
式中:S--—表面积,m2;
hmar —矩形六面体中最高尺寸+d,mbmax
2Li(2hi+b;)
-知形六面体中最大宽度尺寸+2d,m;-第个矩形六面体的长度尺寸,m,一第i个矩形六面体的高度尺寸+d,m(其中:=1,i=Z时,尚需加d):第i个形六面体的竟度尺寸+2d,m,矩形六面体的个数。
汽轮机
测点布置图
C一测点位置
发电机
通磁机

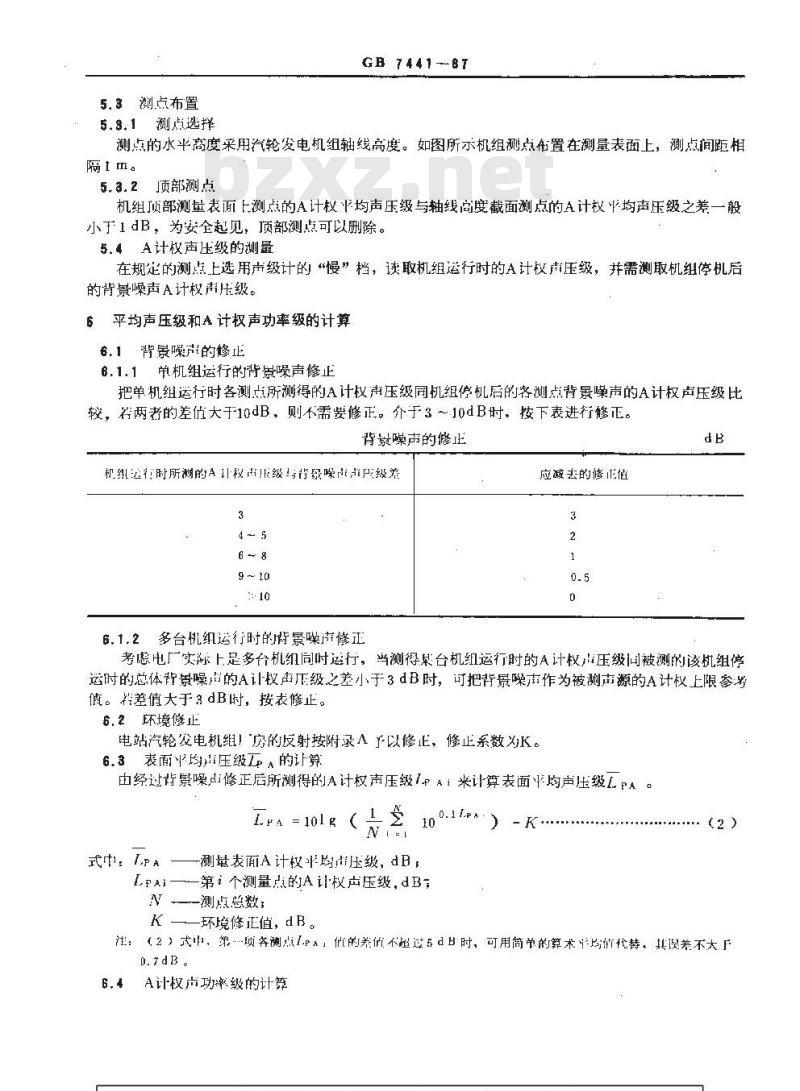

5.3测点布置
5.3.1测点选择
GB 7441--BT
测点的水半高度采用汽轮发电机组轴线高度。如图所示机组测点布置在测量表面上,测点间距相隔I㎡。
5.3.2顶部测点
机组顶部测量表面上测点的A计权均声压级与轴线高度截面测点的A计权均声压级之差一般小于1dB,为安金起见,顶部测点可以删除。5.4A计权声压级的测量
在规定的测点上选用声级计的“慢”档,读取机组运行时的A计权声压级,并需测取机组停机后的背景噪声A计权声压级。
平均声压级和A计权声功率级的计算6.1背景噪声的修止
6.1.1单机组运行的背景噪声修正把单机组运行时各测点所测得的A计权声压级同机组停机后的客测点背景噪声的A计权声压级比较,符两者的差值大于10dB,则不需要修正。介于3~J0dB时,按下表进行修正。背景噪声的修止
机法行时所测的A计段品服级!背象噪品尺级养3
6.1.2多台机组运行时的肾景噪注修正应减去的修正值
考虑电厂实练上足多台机组同时运行,当测得某台机组运行时的A计权压级间被测的该机组停运时的总体背景噪品的A计权声正级之差小于3dB时,可把背景噪声作为被测声源的A计权上限参值。栏差值大于3dB时,按表修正。6.2环境修止
电站汽轮发电机组」房的反射按附录A予以修正,修止系数为K。6.3表面平均压级A的计算
由经过背累噪声修正后所测得的A计权声压级IeA米计算表面平均声压级LPA。ZPA =101R(
式中:LPA
测量表面A计权哟曲级,dB
第i个测量点的A计权声压级,dB;一测点总数;
-环境修值,dB。
注:(2)式,第项各测点Lp」低的养低不性过d时,可用简单的算术半均值化、其课差不大FD.7dB。

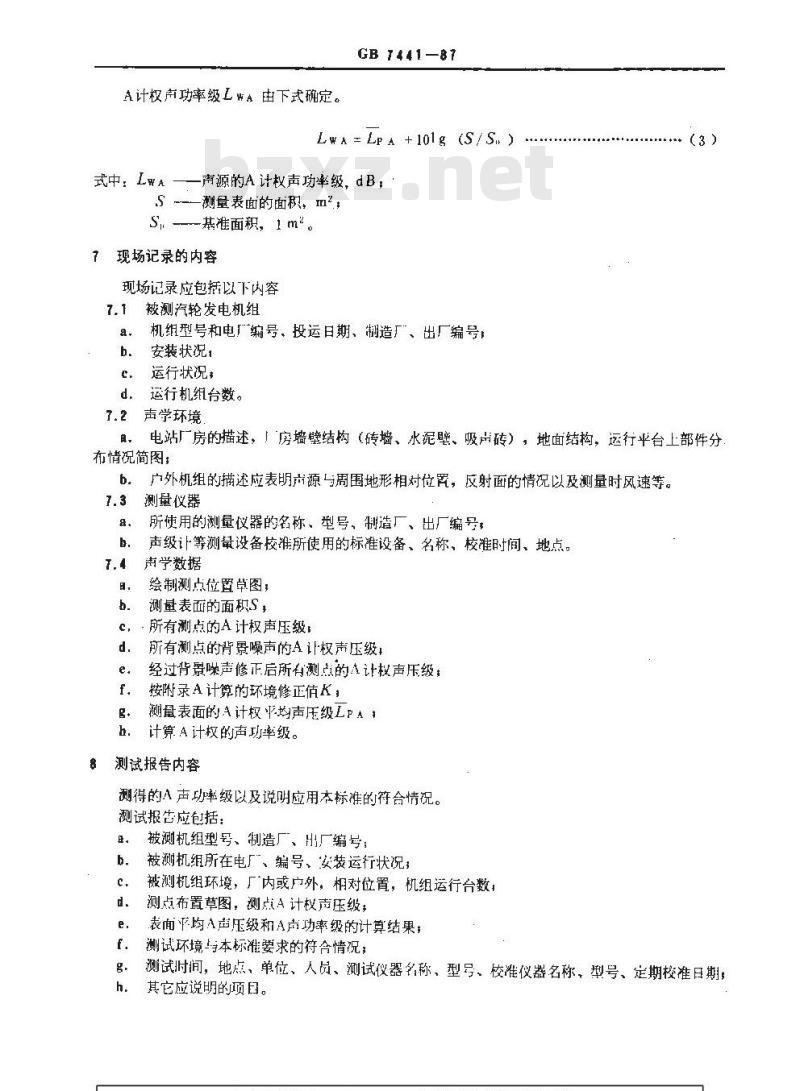

A计权声功率级的计算
A计权声功率级LWA由下式确定。GB 1441—87
LwA= LP A +10lg (S/S )
式中:LwA——南源的A计权声功率级,dB,S测量表面的面积,m\,
S——基准面积,1 m\。
现场记录的内容
现场记录应包括以下内容
被测汽轮发电机组
机组型号和电厂编号、投运目期、制造厂、出厂编号:安装状况,
运行状况
运行机组台数。
声学环境
电站厂房的描述,「房墙攀结构(砖墙、水泥、吸声砖),地面结构,运行平台上部件分布情况简图;
户外机组的描述应表明声源与周围地形相对位置,反射面的情况以及测量时风速等。测量仪器
所使用的浏量仪器的名称、型号,制造厂、出厂编号声级让等测最设备校准所使用的标准设备、名称、校准时间、地点。声学数据
绘制测点位置草图;
测量表而的面积S,
所有测点的A计权声压级:
所有测点的背景噪声的A计权声压级,经过背景噪声修正后所有测点的A计权声压级:按附录A计算的环境修正值K,
測量表面的A计权平均声压级LPA计算A计权的声功率级。
测试报告内容
测得的A声功率级以及说明应用本标准的符合情况。测试报告应包括:
被测机组型号、制造厂、出厂编号:被测机组所在电厂、编号、安装运行状况;被测机组环境,厂内或户外,相对位置,机组运行台数测点布置草图,测点A计权声压级,表面平均A声压级和A声功率级的计算结果:测试环境导本标准要求的符合情况;测试时间,地点、单位、人员、测试仪器名称、型号、校准仪器名称、型号、定期校准日期,其它应说明的项目。

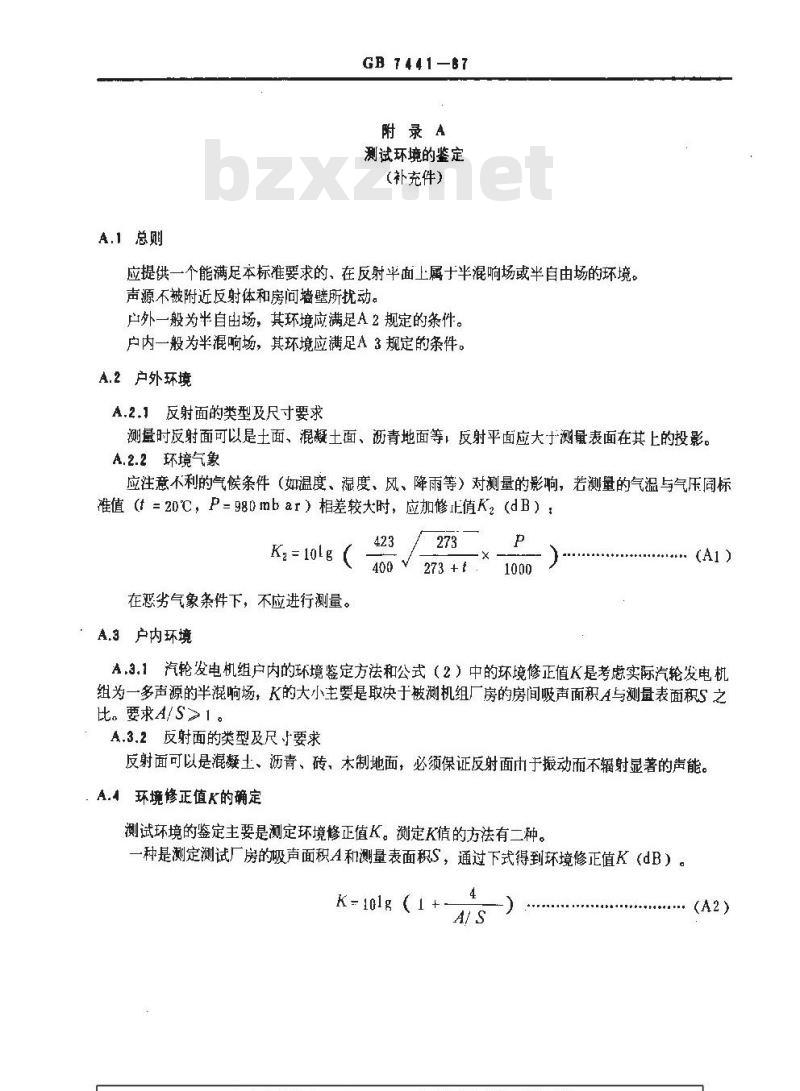

A.1总则
GB7441—B7
附录A
测试环境的鉴定
(补充件)
应提供一个能满足本标准要求的、在反射平面上属十半混响场或半自由场的环境。声源不被附近反射体和房问墙壁所扰动。户外一般为半自由场,其环境应满足A2规定的条件。户内一般为半混响场,其环境应满足A3规定的条件。A.2户外环境
A.2.1反射面的类型及尺寸要求
测量时反射面可以是土面、混凝土面、沥青地面等,反射平面应大于测鼠表面在其上的投影,A.2.2环境气象
应注意不利的气候条件(如温度、湿度、风、降雨等)对测量的影响,若测量的气温与气压同标准值(t=20℃,P=980mbar)相差较大时,应加修正值K2(dB):Kz= 10lg
在恶劣气象条件下,不应进行测量。A.3户内环境
273 +t
A.3.1汽轮发电机组户内的环境鉴定方法和公式(2)中的环境修正值K是考虑实际汽轮发电机组为一多声源的半响场,K的大小主要是取决于被測机组厂房的房间吸声面积A与测量表面积S之比。要求A/S≥1。
A.3.2反射面的类型及尺要求
反射面可以是混凝土、沥青、砖、木制地面,必须保证反射面巾于振动而不辐射显著的声能。.A.4环境修正值K的确定
测试环境的鉴定主要是测定环境修正值K。测定K值的方法有二种。一种是测定测试厂房的吸声面积A和测量表面积S,通过下式得到环境修正值K(dB)。K-10lg(1+
另一种是用标准噪声源直接测定。A.4.1吸声面积A的确定
GB 7441 --87
K-101(1+
环境修正值K(dB)
测试厂房吸声面积A可由以下_种方法确定:50
A.4,1.1估算法
应用下表估算测试厂房的表面平均吸南系数α,然后由下式算出吸声面积4。A=a :S
式中:α-平均吸声系数
Sv一—测试)房的总表而积(墙、天花板、运行平面空档面积),m2。房问平均吸声系数的近似值
由褥凝十、砖、石灰、砖贴面制成的光硬墟壁构成的近似空房间尚面光滑且比较空的房间
有家供的房间,矩形机房和车间有家俱的不规则房间,非矩形的机房和车间有装饰的房间或有少盛吸声材料的机房和车间天花板和培面有吸市材料的房间天花板和墙面有大量吸声材料的房间(A3)
A.4.1.2测定法
GB 7441-B7
吸声面积A也可用通过测定测试厂房的混响时间,由下式来得到,测定混响时间用宽带噪声或脉冲声激发,用A计权特性接收
A=0,16 (V/T)
式中:V——测试厂房的体积,m,T—测试厂房的混响时间,s。
A.4.2K值的标准噪声源测定法
采用标定过的标准噪声源进行环境修正值K的确定,其值可按下式得到。K-Lw -Lwr
式中;Lw-—在现场测量到的标准噪声源声功率级LW——标准噪声源标定的A计权声功率级。附加说明:
本标准由中华人民共和国机械工业部提出。本标准由上海发电设备成套所归门。本标准由上海发电设备成套所、东方汽轮机厂负责起草。本标准主要起草人蔡步君、蒋荷英、严振雄、吴美蓉、孙龙海、于爱平。(A4)
