【国家标准(GB)】 同轴电缆载波通信系统抗无线电广播和通信干扰的指标

中华人民共和国国家标准
同轴电缆载波通信系统抗无线电广播和通信干扰的指标
Immunlty specification of coaxial cable carriersystem to the interference from the radiobroadcasting and telecommunicationUDC 621.315.2
:621.391.82
GB 7432- 87
本标准规定了同轴电缆载波通信系统受无线电广播和通信十扰的允许值。本标准适用于地下同轴电缆载波通信系统和载波通信设备，以及同轴电缆线路。名词含义及频段划分
1.1名词含义
“于扰防卫度”定义为：被测点信号电平减去十扰电平的电平差值，单位为分贝（dB）。1.2．频段划分
本标准中所使用的频段划分如下：长波段：30-300kHz
中波段，300～3000kHz
短波段3～30MHz
2同轴电缆载波通信系统抗无线电广播和通信干扰的指标2.1．个话路内
总的于扰功率电平：<-65dBmOp
单频于扰功率电平，<-73dBm0p
单频干扰防卫度：≥74dB
当同轴电缆载波通信系统沿线多处出现环境干扰场强接近允许值时，在工程建设中应根据实际情况对所用设备加以选择，对设备安装及布线等应作妥善安排。同时应于工程峻工时，在现场进行测，。以使全系统达到干扰防卫度允许值的要求。2.2同轴电缆载波设备（含终端机、有人增音机及无人增音机)抗无线电广播和通信干扰防卫度允许值及其环境干扰场强和传导干扰电流允许值见表1。国家标准局19 87 ~ 03 ~ 17 批准581
1987 - 11 - 01 实施
终端机有人增音机
无人增音机
长波段
中波段
短波段
长波段
中波段
短波段
GB 7432 -- 87
辐射下扰
环境于扰场强
dB(μV/m)
防卫度
注：测试方法，采用模拟测试法。其测试布置图见附录A中A.1.1条。传导干扰
传导干扰电流
防卫度
2.3同轴电缆线路部分（任一增音段长度范围内）抗无线电广播和通信干扰防卫度允许值及其环境场强允许值见表2。
线路部分
长波段
中波段
短波段
环境干扰场强
dB (μV/m)
注，现场环境干扰场强值的实测和理论计算见附录A中第A。2章。防卫度
2.4同轴电缆载波局（站）内布线抗无线电广播和通信干扰防卫度允许值及其环境干扰场强和传导干扰电流允许值。
在长波段和中波段现场环境干扰场强值为110dB（uV/m）时，其布线电缆防卫度应达到74dB的要求。同时对载波设备引人的干扰共模（纵向）电流应不大于1mA，在短波段现场环境干扰场强值为100dB（uV/m）时，其布线电缆防卫度亦应达到74dB的要求。同时对载波设备引人的干扰共模纵向）电流应不大于0.3mA。
局内布线电缆测试方法见附录B。585
A.1测试方法
A.1.1模拟测试法
GB7432—87
附录A
测试方法及现场环境于扰场强值的实测和理论计算
（补充件）
本方法适用于对载波通信设备测试其抗干扰指标。模拟场发生装置和测试步骤参照GB4859--84《电气设备的抗干扰特性基本测量方法》中有关辐射敏感度测量方法第13章“框形天线法”，第15章“发射天线法”和第7章“射频电流传导敏感度测量”。A.1.1.1框形天线法(DC～2MHz）测试布置图见图A1。SYV75 -2 -2
信号源

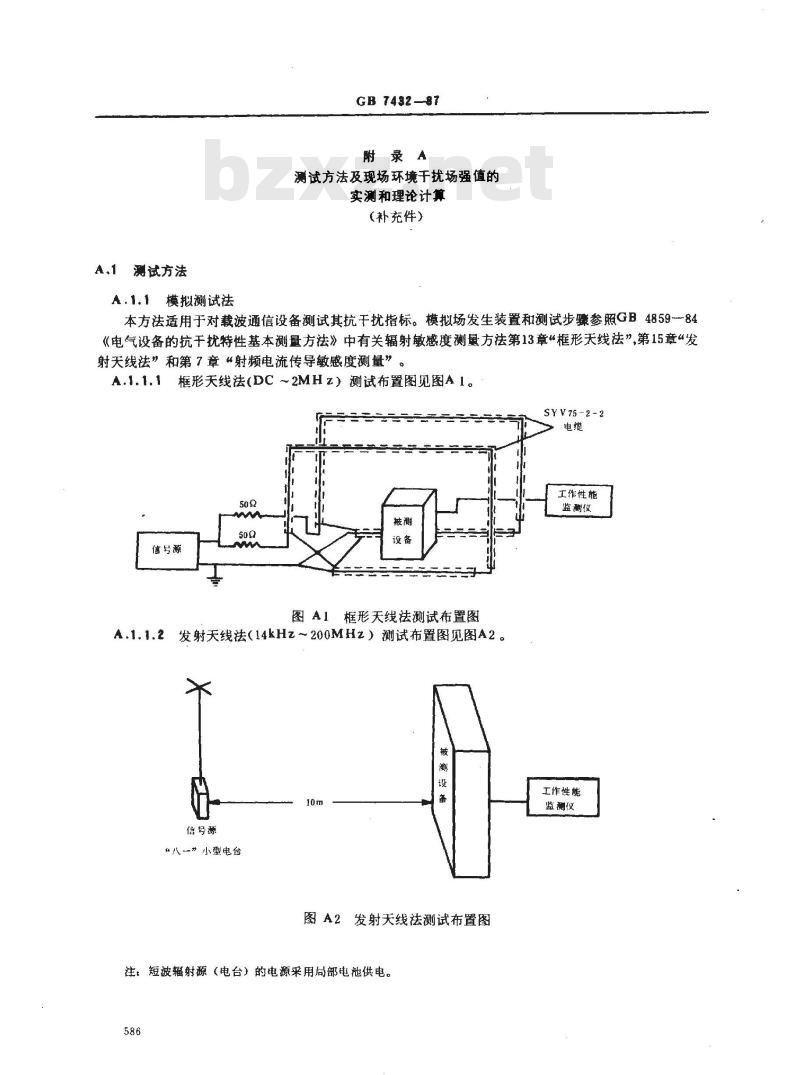

图A1框形天线法測试布置图
A.1.1.2发射天线法（14kHz～200MHz）测试布置图见图A2。被
信号源
“八一”小型电台
图A2发射天线法测试布置图
注：短波辐射源（电台）的电源采用局部电池供电。586
工作性能
监测仪
工作性能
监测仪
GB7432-—87

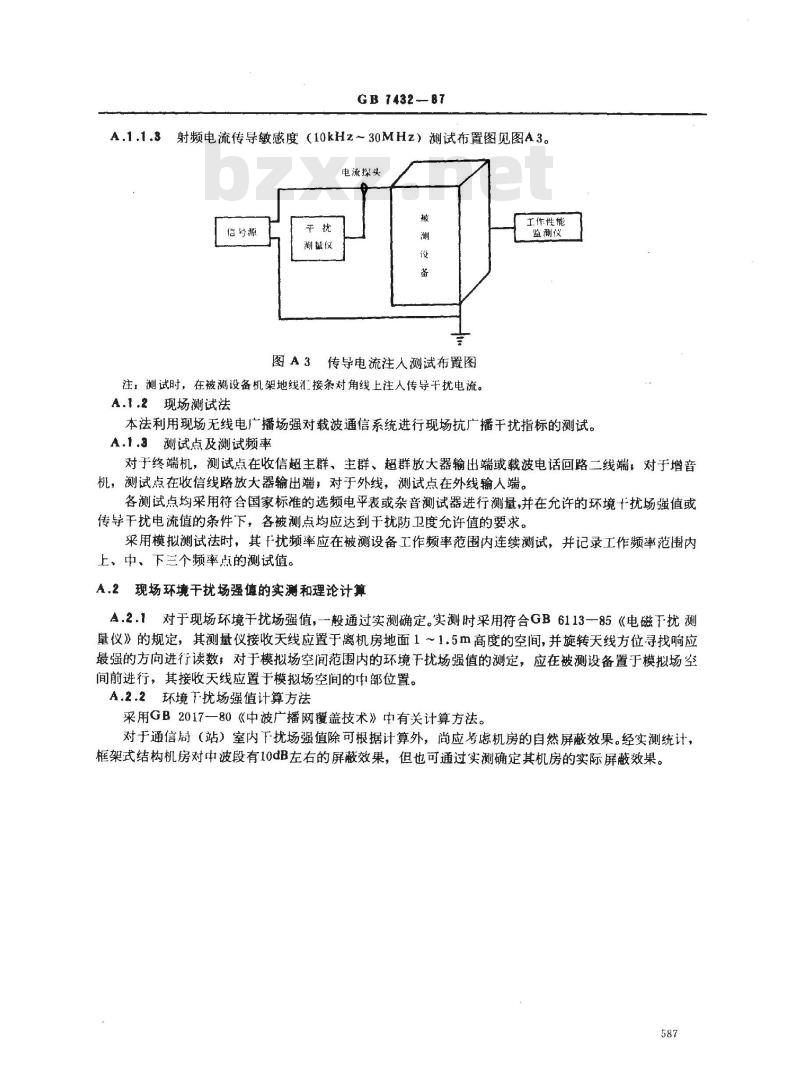

射频电流传导敏感度（10kHz～30MHz）测试布置图见图A3。电流探头
测量仪bzxz.net
图A3传导电流注人测试布置图
注，测试时，在被测设备机架地线汇接条对角线上注人传导扰电流。A.1.2现场测试法
工作性能
监测仪
本法利用现场无线电广播场强对载波通信系统进行现场抗广播干扰指标的测试。A.1.3测试点及测试频率
对于终端机，测试点在收信超主群、主群、超群放大器输出端或载波电话回路二线端，对于增音机，测试点在收信线路放大器输出端，对于外线，测试点在外线输人端。各测试点均采用符合国家标准的选频电平表或杂音测试器进行测量，并在允许的环境十扰场强值或传导干扰电流值的条件下，各被测点均应达到干扰防卫度允许值的要求。采用模拟测试法时，其扰频率应在被测设备工作频率范围内连续测试，并记录工作频率范围内上、中、下三个频率点的测试值。A.2现场环境干扰场强值的实测和理论计算A.2.1对于现场环境干扰场强值，一般通过实测确定。实测时采用符合GB6113-85《电磁干扰测量仪》的规定，其测量仪接收天线应置于离机房地面1～1.5m高度的空间，并旋转天线方位寻找响应最强的方向进行读数，对于模拟场空间范围内的环境干扰场强值的测定，应在被测设备置于模拟场空间前进行，其接收天线应置于模拟场空间的中部位置。A.2.2环境T扰场强值计算方法
采用GB2017-—80《中波广播网覆盖技术》中有关计算方法。对于通信周（站）室内下扰场强值除可根据计算外，尚应考虑机房的自然屏蔽效果。经实测统计，框架式结构机房对中波段有10dB左右的屏蔽效果，但也可通过实测确定其机房的实际屏蔽效果。587
GB7432—B7
附录B
局（站）内布线说明
（参考件）
为了确保同轴电缆载波通信系统抗无线电广播和通信干扰防卫度允许值达到74dB的要求，局内布线电缆应具有一定的抗干扰能力。为此，局内布线除应合理选择电缆型号外，还应分别比照附录A中的“框形天线法”、“发射天线法”以及“射频电流传导敏感度测量”的方法，对布线电缆进行抗干扰测量。测量时，布线电缆一端接带屏蔽的匹配电阻，另一端接选频电平表（注意阻抗匹配），分别在空间环境干扰场强为110dBuV/m（短波段为100dB（uV/m））、传导干扰电流为1mA（短波为0.3mA）时，其被测电缆抗广播干扰防卫度允许值应为74dB。588
GB 7432- 87
附录C
频率重叠范围
（参考件）
同轴电缆载波通信系统与无线电广播和通信频率重叠范围，见下表。无线电广播和通信频率
30~300kHz
300～3000kHz
3 ～ 30MHz
附加说明：
同轴电缆载波通信系统频率范围主群
超主群
小同轴
300路
本标准由中华人民共和国邮电部提出，由邮电部传输研究所归口。本标准由邮电部设计院起草。
本标准主要起草人叶载、陈元凯、谢锋。小同轴
960路
中同轴
1800路
中同轴
4380路
