【国家标准(GB)】 光缆 第4-1部分：分规范 光纤复合架空地线

GB/T 7424, 4—2003

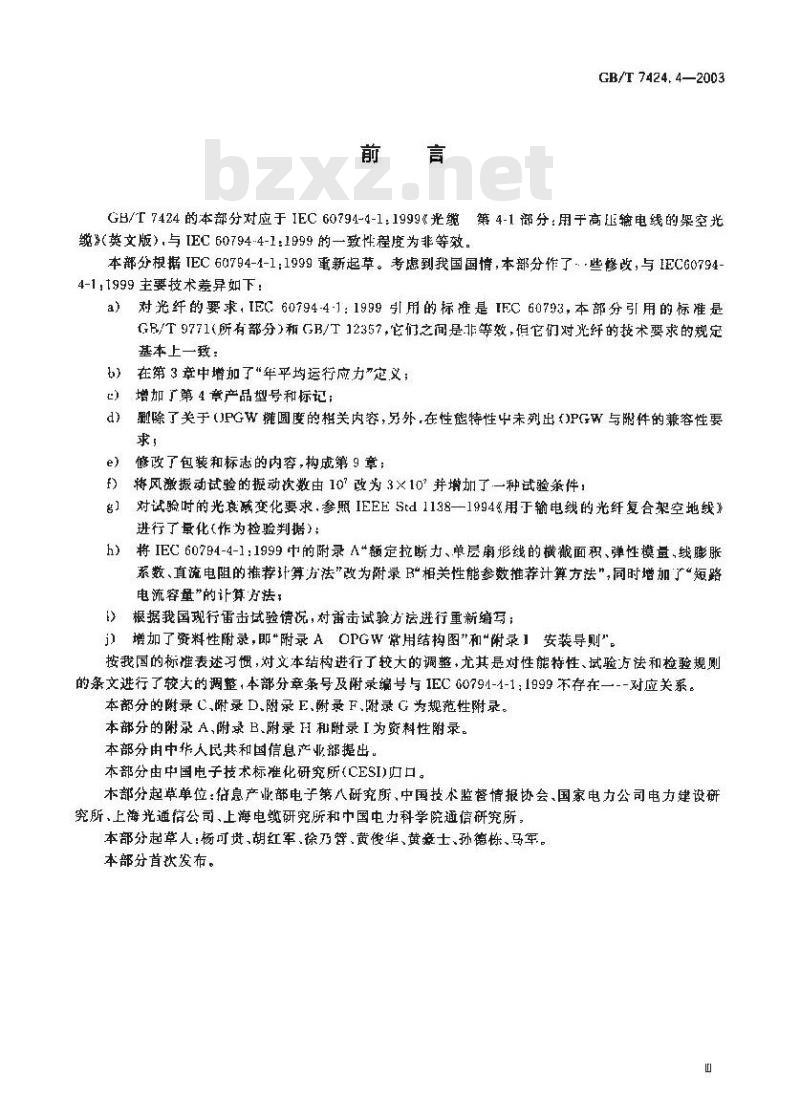

GB/T7424的本部分对应于IEC60794-4-1：1999《光缆第4-1部分：用于高压输电线的架空光貌（英文版），与[EC60794-4-1：1999的一致性程度为非等效。本部分根据IEC60794-4-1：1999重新起草。考虑到我国国情，本部分作了些修改，与1EC607944-1,t999 主要技术差异如下：
a）对光纤的要求，IEC60794-4-1：1999引用的标准是IFC60793，本部分引用的标准是GB/T9771（所有部分）和GB/T12357，它们之间是非等效，但它们对光纤的技术要求的规定基本上一致：
b）在第3章中增加了“年平均运行应力”定义；）增加厂第4章产品型号和标记：d）除了关于（OPGW圆度的关内容，另外，在性特性中未列出t)PGW与附件的兼容性要求，
e）修改了包装和标志的内容，构成第9章；f）将风激振动试验的振动次数由10？改为3×10并增加了一种试验条件：名）对试验时的光衰碱变化要求，参照IEEEStd1138—1994&用于输电线的光纤复合架空地线进行了最化(作为检验判据)：
h）将IEC60794-4-1:1999中的附录A*额定拉断力、单层扇形线的横截面积、弹性模量，绒线膨胀系数、直流电阻的推荐计算方法”改为附录B\相关性能参数推荐计算方法”，同时增加了“短路电流容量”的计算方法：
）根据我国现行雷击试验情况，对雷击试验方法进行重新编写：j）增加了资料性附录，即“附录AOPGW常用结构图\和“附录1安装导则”。按我国的标表述寸，对文本结构进行了较大的调整，尤其是对性能特性、试验方法和检验规则的条文进行了较大的调整，本部分章条号及附录编号与1EC60794-4-1：1999不存在一--对应关系。本部分的附录C、附录D、附录E、谢录F、附录G为规范性附录。本部分的附录A、附录B、附录H和附录I为资料性附录。本部分由中华人民共和国信息产业部提出。本部分由中国电子技术标准化研究所(CESI)归口。本部分起单单位：估息产业部电子第八研究所、中国技术监督情报协会、国家电力公司电力建设研究所、上海光道信公司、上海电缆研究所和中国电力科学院通信研究所，本部分起草人：杨可贯、胡红军、徐乃臂、黄俊华、黄豪士、孙德栋、马军。本部分首秋发布。

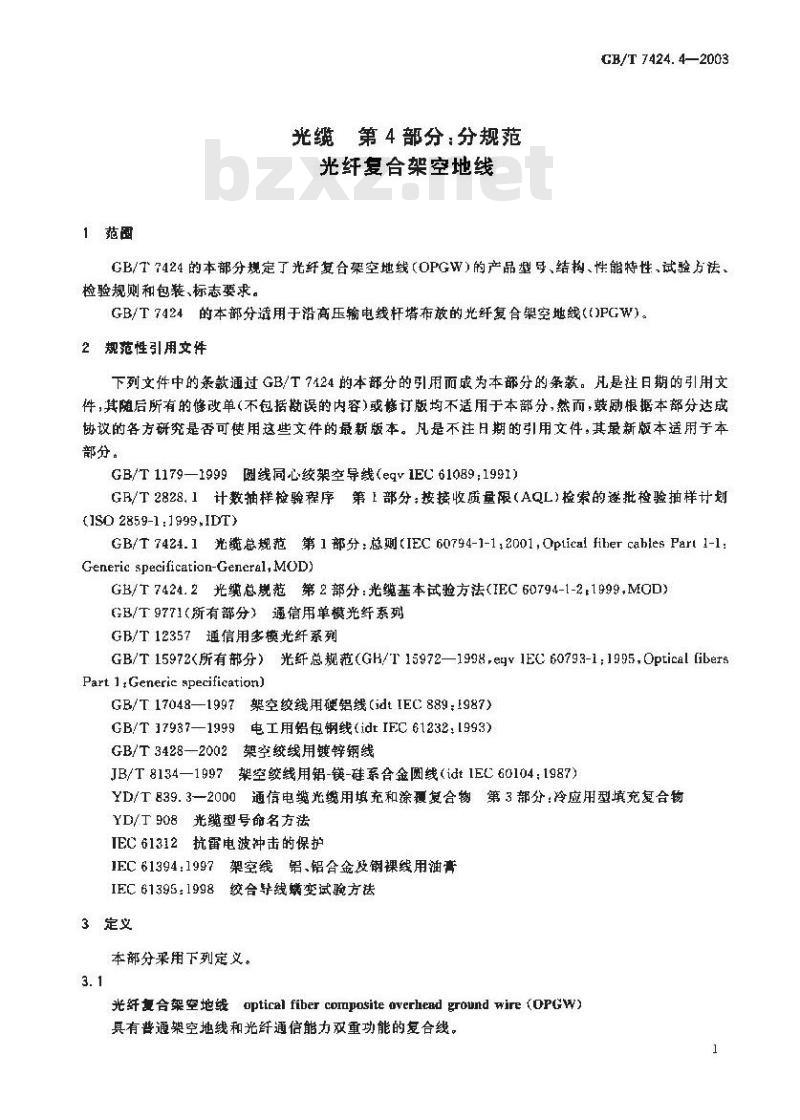

1范围
光缆第4部分：分规范
光纤复合架空地线
CB/T 7424. 4—2003
GT7424的本部分规定了光纤复合架空地线（0PG矫）的产晶型导、结构、性能特性，试验成法，检验规则和包装、标志要求。
GB/T7424的本部分用于沿高压输电线杆塔布放的光纤复合架空地线((OPCW）。2规范性引用文件
下列文件中的条款通过GB/T7424的本部分的引用而成为本部分的条款。凡是社日期的引用文件，其随后所有的修改单（不包括勘误的内容）或髂订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件其最新版本适用于本部分。
GB/T1179—1999线同心绞架空导线（eq1EC61089：1991）G/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的遂批检验抽样计划(ISO 2859-1 :1999,IDT)
GB/T 7424.1光缆总规范第 1部分:总则(IEC 60794-1-1,2001,Oplical fiber cables Part 1-1:Generic specification-General,MOD)GB/T7424.2光缆总规范第2部分：光缆基本试验方法（IEC60794-1-2,1999,MOD）GB/T9771（所有部分）通信用单模光纤系列GB/T12357通信用多模光纤系列
GB/T15972(所有部分）光纤总规范（GH/T15972—1998ev1EC60793-1：1995，Optical[ibersPart I,Generic specification)GB/T17048—1997架空绞线用硬铝线（idtIEC889：1987)GB/T17937—1999电工用铝包钢线（idtIFC61232：1993)GB/T3428—2002架空绞线用镀锌钢线JB/T8134—1997架空绞线用铝-镇-硅系合金圆线（idt1EC60104：1987）YD/T839.3—2000通信电缆光缆用填充和涂覆复合物第3部分：冷应用型填充复合物YD/T908光缆型号命名方法
IEC61312抗雷电波冲击的保护
1EC61394:1997架空线铝、铝含金及钢裸线用油膏IEC61395：1998绞合导线螨变试验方法3定义
本部分采用下列定义。
光纤复合架空地线optical fiber cornposite overhead ground wire (OPGw)具有普通架空地线和光纤通信能力双重功能的复合线。1
GB/T 7424. 4—2003

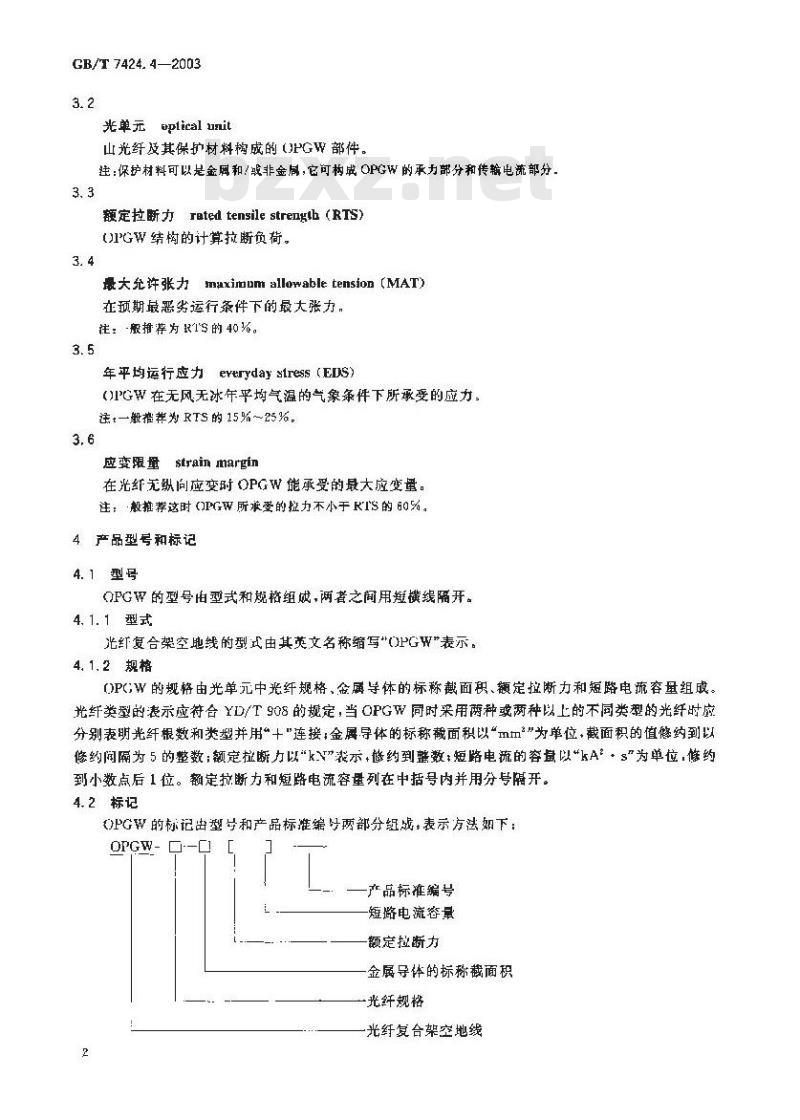

光单元plical uzit
山光纤及其保护材料构成的（JPGW部件。注：保护材料可以是金和/或非金局，它可构成OPGW的承力部分和传输电流部分。3. 3
rated tensile strength(RIS)
额定拉断力
()PGW结构的计算拉断负荷。
maximum allowable tension(MAT)最大充许张力
在预期最恶劣运行条件下的最大张力，注：般推荐为RTS的40%。
年平均运行应力
ertrydaysiress (EDS)
(PGW在无风无冰年平均气温的气象条件下所承受的应力。注t一般推荐为RTS的15%～25%。3.6
应变限量strain margin
在光纤无纵向应变时OPGW能承受的最大应变量。注：般推荐这时（OPGW所求受的拉力不小于RTS的60%。4产品型号和标记
4.1型号
OPGW的型号由型式和规格组成，两者之间用短横线隔开。4. 1. 1型式
光红复合架空地线的型式由其英文名称缩写\PGW\表示。4.1.2规格
()PCW的规格由光单元中光纤规格、金属导体的标称截面积、额定拉断力和短路电流容量组成。光纤类型的表示应符合YD/T908的规定，当OPGW同时采用两种或两种以上的不同类型的光纤时应分别表明光纤根数和类型并用“+\连接：金属导体的标称裁面积以“mm\”为单位，截面积的值修约到以修约间隔为5的整数；额定拉断力以\kV\表示，修约到整数：短路电流的容最以\kA\·s\为单位，修约到小数点后1位。额定拉断力和短路电流容量列在中括号内并用分号隔开。4.2标记
OPG的标记出型号和产品标准编号两部分纽战：表示方法如下：OPGW- --C
产品标准编号
短璐电流容量
额定拉断力
金属导体的标称截面积
-光纤规格
光纤复合架空地线
GB/T 7424. 4—--2003

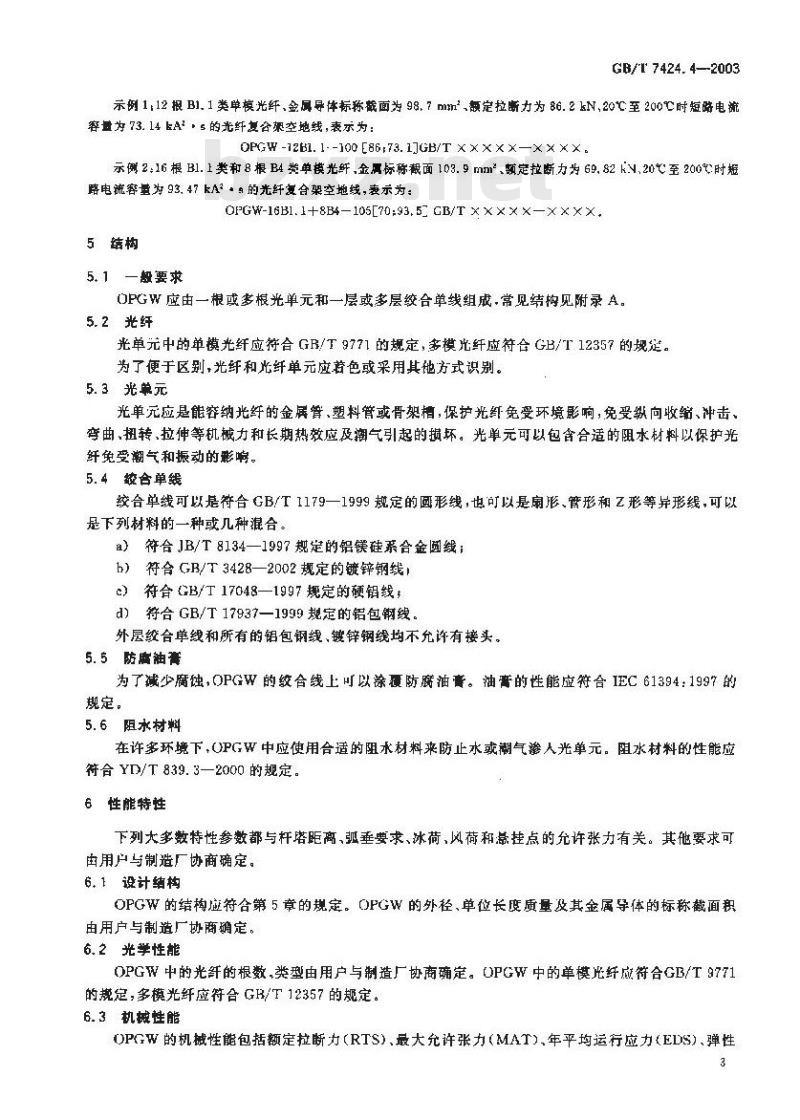

示例1,12根B1.1类单模光纤、金屏导体标称截面为98.7mm、额定拉断力为86.2kN、20℃至200℃时短路电流客盘为73.14kA5的光纤复合架空地线，表示为：OPGW -12B1. 1- -100 E86,73. 1JGB/T × × ×× ×-X × × X .示例2：16根B1.1类和8根B4类单模光纤，金属标称截面103.9mm、额定拉断力为69.82kV、20℃至200℃时短路电流容量为93.47kA*·的光纤复合架空地线，表示为：OFGW-16B1.1+8B4-105[70:93,5CB/T×××××-××XX,5结构
5.1一般要求
OPGW应由一根或多根光单元和一层或多层绞合单线组成.常见结构见附录A。5.2光纤
光单元中的单模光纤应符合GR/T9771的规定，多模光纤应符合GB/T12357的规定。为了便于区别，光纤和光纤单元应若色或采用其他方式识别。5.3光单元
光单元应是能容纳光纤的金属算、塑料管或骨架槽，保护光纤免受环境影响，免受纵向收缩、冲击、弯曲，扭转、拉伸等机械力和长期热效应及潮气引起的损坏。光单元可以包含合适的阻水材料以保护光纤免受潮气和振动的影响。
5.4较合单线
绞合单线可以是符合GB/T1179—1999规定的圆形线，也可以是扇形、管形和Z形等异形线，可以是下列材料的一种或几种混合。a）符合JB/T8134—1997规定的铝镁硅系合金圆线；b）符合GB/T3428—2002规定的镀锌钢线c）符合GB/T17048—1997规定的硬铝线，d）符合GB/T17937—1999规定的铝包翻线外层绞合单线和所有的铝包钢线，镀锌钢线均不允许有接头。5.5防腐油膏
为了减少腐蚀，OPGW的绞合线上可以涂覆防腐油膏。油膏的性能应符合IEC61394：1997的规定。
5.6阻水材料
在许多环境下，CPGW中应使用合适的阻水材料来防止水或潮气辫人光单元。阻水材料的性能应符合YD/T839.3—2000的规定。
6性能特性
下列大多数特性参数都与杆塔距离、弧垂要求、冰荷、风荷和总挂点的允许张力有关。其他要求可由用户与制造厂协商确定。
6.1设计结构
OPGW的结构应符合第5章的规定。OPGW的外径、单位长度质量及其金属导体的标称截面积由用户与制造厂协商确定。
6.2光学性能
OPGW中的光纤的根数,类型由用户与制造厂协商确定。OPGW中的单模光纤应符合GB/T9771的规定，多模光纤应符合GH/T12357的规定。6.3机械性能
OPGW的机械性能包括额定拉断力（RTS）、最大允许张力（MAT），年平均运行应力（EDS）、弹性3
GB/T 7424. 4—2003

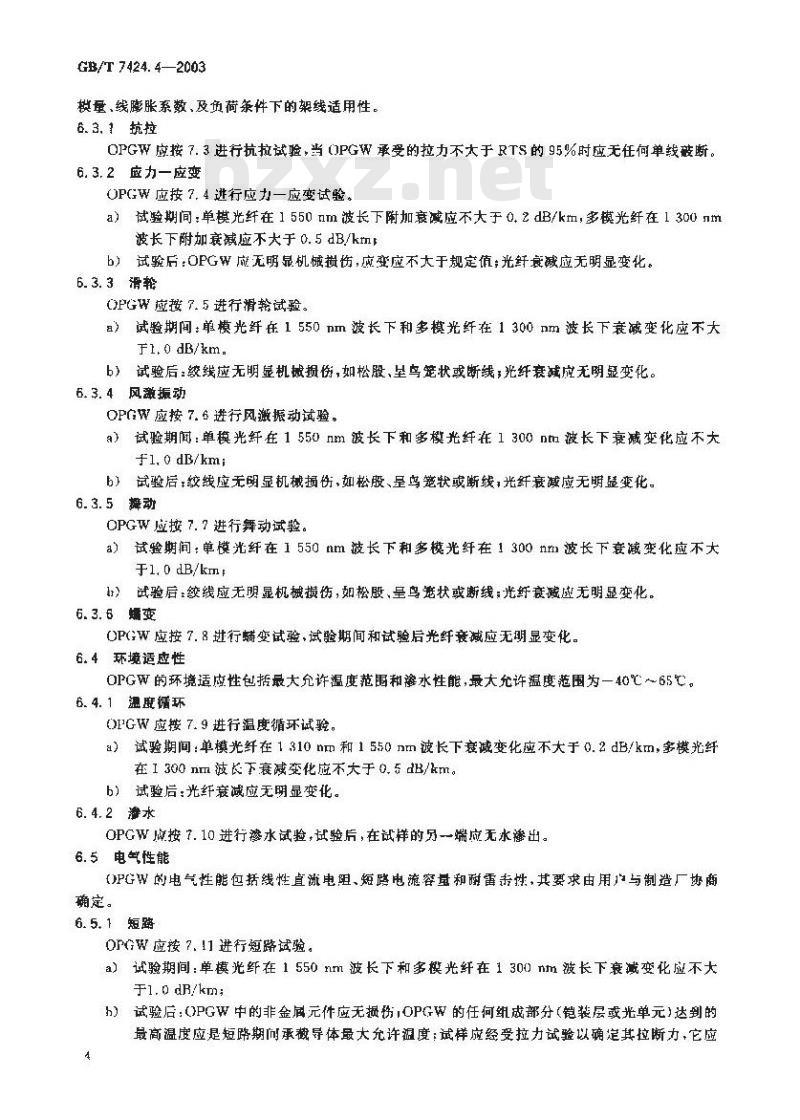

模量、线膨胀系数、及负荷条件下的架线适用性。6.3.1抗拉
OPGW应按7.3进行抗拉试验，当OPGW承受的拉力不大于RTS的95%时应无任何单线破断。6.3.2应力一应变
OPGW应按7.4进行应力一应变试验。a）试验期间：单模光纤在1550nm波长下附加衰减应不大于0.2dB/km，多模光纤在1300nm波长下附加衰减应不大于0.5dB/kmlb）试验后：OPGW成无明显机械摄伤，应变应不大于规定值：光纤衰减应无明显变化。6.3.3滑轮
OPGW 应按 7. 5 进行滑轮试验。a）试验期间：单模光纤在1550pm波长下和多模光纤在1300nm波长下衰减变化应不大F1,0 dB/km.
6）试验后：较线应无明显机械损摄伤，如松股、呈鸟笼状或断线，光纤衰减应无明显变化。6.3.4风激振动
OPGW应按7.6进行风振动试验。
a）试验期间:单模光纤在1550 nm波长下和多模光纤在 1 300 ntm被长下衰减变化应不大于1.0dB/km;
b）试验后，绞线应无朗显机械损伤，如松股、是鸟笼状或断线，光纤衰减应无明显变化。6.3.5舞动
OPGW应按7.7进行舞动试验。
a）试验期间：单模光纤在1550nm波长下和多模光纤在1300nm波长下衰减变化应不大于1.0dB/km
1）试验后：绞线应无明显机械揽伤，如松胺，呈鸟宠状或断线：光衰磁应无明显变化。6.3.6蠕变
OPGW应按7.8进行螨变试验，试验期间和试验后光纤衰减应无明显变化。6.4环境适应性
OPG耐的环境适应性包括最大允许温度范围和溶水性能，最大允许温度范围为一4心℃～65C。6.4.1温度循环
OFGW应按7.9进行温度循环试验。a）试验期间：单模光纤在1310nm和1550nm被长下衰减变化应不大于0.2dB/km,多模光纤在I300nm波长下衰减变化应不大于0.5dB/km。b）试验后：光纤衰减应无明显变化。6. 4. 2 潜水
OPGW成按7.10进行渗水试验，试验后，在试的另一端应无水渗出。6.5电气性能
（PGW的电气性能包括线性直流电阻、短路电流容量和耐雷性，其要求由用与制造厂协商确定。
6. 5.1短距
OPGW 应按 7. 11 进行短路试验。a）试验期间:单模光纤在 1 550 nm 波长下和多模光纤在 1 300 nm波长下衰减变化应不大于1.0d月/km:
试验后：(OPGW中的非金元件应无摄伤,OPGW的任何组成部分（铠装层或光单元)达到的最高温度应是短路期问承截导体最大允许温度：试样应经受拉力试验以确定其拉断力，它应4
承受不小于RTS的75%拉力而无任柯单线破断。6.5.2蓝击
6.52.1翁定录件的置击证试
OPGW 成按 7. 12. 1 进行给定条件的雷击验证试验,其中:a）试验期间和试验后光衰减变化应不大于规定值；GB/T7424.4—2003
b）若有线断裂，<>PGW的残余强度应用余下的未断线股计算，残余强度应不小于RTS的75%。6. 5. 2. 2耐雷击能力的评估试验OPW应按7.12.2进行耐雷击能力的评估试验，试验后，断线数量应与相当的地线比较，合格判据应由用户与制造厂协商确定。7试验方法
本部分规定的参数可能爱测量误差或/和校准误差的影响·接收判据应针对允许测量误差或/和校准误差作出规定。本部分光衰减测益的允许测量误差或/和校准误差应不大于0.03dB，衰减无明显变化意味着测量值在规定的允诈测量误差或/和校唯误差内或正或负的任何变化，均应忽略，7.1外观和练构
OPGW外观和结构采用目力检查。OPGW外径的推荐计算方法见GB/T1179—1999中附录D,2。CPGW部分性能的推荐计算方法见附录B。7.2光学性能
OPGW光学性能的测量按GB/T15972.进行。7.3抗拉
抗拉试验用以确定0PGW的额定拉断力,按GB/T 1179一1999的规定进行。试样长度成不小于10m（经用户与制造厂协商，也可采用较短的试样）。终端夹具采用预绞丝，或经用户同意使用环氧树脂型或焊接型。其弹性模量,线膨胀系数的计算方法参见附录B。7. 4应力一应变
应力一应变试验以确定OPGW在负橘情况下的机械性能和光学性能，色括光纤的衰减变化、光纤变和OPGW应变限量。机械性能的试验方法按GB/T1179—1999附录B进行。OPGW试样长度应不小于10m(经用户与制造厂协商也可采用较短的试样】。作为光衰减测试的光纤试样长度应不小于160 m,光纤应变试的长度应不小于30 m。试验张力不小于RTS的50%。光纤衰喊应采用连接在光纤一端的光源和光功率计测量也可采用光时域反射计(OTDR)测量但试验光纤的最小长度应由(TDR决定。样品应用合适的夹具进行终端处理。在光纤应变前，光单元相对于OPGW应不产生移。
7.5滑轮
滑轮试验用以验证OPGW在架设安装时不受损害或性能降低。两种类型的试验按附录 C 进行，经用户与制道厂协商选择其中一种试验。7.6风激振动
风激振动试验用以评价 CPGW 的疲劳性脂和光纤在典型风激振动下的光学特性,试验接附录 D进行。
7.7舞动
舞动试验用以评价OPGW的疲劳性能和光纤在典型舞动下的光学特性，试验按附录E进行。7.8蟠变
端变试验用以评价P证在恒定温度和受籍说下的长期伸长量，试验接1码35，998进行试样有效长度至少2 m;试验温度20℃士2℃;除用户与制造厂另有协商外，试样张力一般推荐为RTS的20%～25%；试验持续时间1000h。5
GB/T 7424.4—2003
7. 9温度循环
温度循环试验用以评价OPGW在环境温度变化时的性能变化，试验按GB/T7424中方法FI进行，光纤长度至少500m，光纤根数由用户确定；除用户与制造厂另有协商外循环次数为2次温度范围为一40℃~65℃，保温时间不少于12h.应以适当的速率升温或冷却，7. 10激水
水试验用以验证OPGW的阻水性能，试验按GB/T7424中方法F5进行，只对含有阻水材料的光单元进行试验。
7.11短路
短陷试验用以评定在典型短路条件下OPGW的性能和光纤的光学特性，试验按附录F进行。其中，直电阻、短路电流量的计算方法参见附录B。7.12雷击
两种可选择的试验方法在附录G和附录H中规定，用户和制造厂协商确定选挥其中一种方法进行试验。
给定条件的留击验证试验
试验时OPG证及其组成部分应承受规定雷电冲击电流产尘的短时温升而无任向性能降低，典型的试验方法在附录G中规定。OFGW的光学监测应由用户与制造厂协商确定。7.12.2耐雷击能力的评估试验
耐雷击能力的评估试验用以评估OPGW在规定条件下与相当的地线比较的性能，典型的试验方法在附录H中规定。OPGW的光学监测应由用户与制造广协商确定。控验规则
8.1检险分类
本规范规定的检验分为型式检验和出厂检验。8.2型式检验
型式检验应在鉴延机构认可的试验室进行，所用的样本单位应是在生产中用通常使用的设备和正常工艺所生产的产品。
型式检验是为了考核结构的基本设计，当基本结构、工艺、材料改变时或停产半年后恢复生产时应进行全部或部分试验。型式检验应按表1规定的顺序进行，当产品规范另有规定时，适用的某些检验和试验应按产品规范规定的顺序进行。表 1 检验项目表
验项目
外观和结构
竞减系数
衰减均句性
额定拉断力
弹性模量
线膨胀系数
应力一应变
型式检验
出厂检验
要求章条号
试验方祛章系号
梳验项目
风激板动
温度循环
直流电围
短路电流容散
型式检验
必检项目;0
表 (续)
出厂检验
用户与制造厂协检验项目。
相同规格的OPGW，一批抽--根，8. 2. 1 样本单位
GB/T 7424.4—2003
要求章条号
6, 5,2
试验方法章条号
鉴定检验的样本单位为2,从经制造厂检验合格的检验批中随机抽取,其规格应具有代表性，8.2.2不合格
出现一项不合格,则鉴定检验不合格,不能给予整定批准。8.3出广检验
OPGW应经制道厂质量部门检验，检验合格后方能出厂。出厂的OPGW应附有制道厂的产品质量合格证。
8.3.1逐批捡验
逐批检验即为交货检验，由A维检验和B组检组成。8.3.1.1A组检验
A组检验应符合表1的规定，采用100%检验8. 3. 1. 2 B组检验
B组检验应符合表1的规定。当产品规范另有规定时·适用的某些检验和试验应按产品规范规定的顺序进行。 B组检验应对已通过 A 组捡验的样本单位进行。 B 组检验抽样方案按 CB/T 2828, 1 进行,采用S-2正常检查一欲抽样方案合格质量水平(AQI)为2. 5。8.3.1.3不合格
出现不合格时，应重新摘取双倍数量的样本对该项目进行检验，如是光项耳不合格应重测双倍数量样本中的全部光纤。如仍有不合格时，则该检验批为不合格产品。在剔除不合格产品后的该批，经制造厂与用户协商可以交货。
不合格样品经修复后如符合制造长度要求时可重新提交检验，重新检验时应和新的检验批分开并作上标记。重新检验的项目包括原不合格项目和其他项目。8.3.1.4样本单位的处理
即使所提交的检验批被接收，但在B组检验的任何一项检验或试验中有一个试样不合格的样本单位不得作为成品交货。
GB/T 7424. 4—2003
8.3.2周期检验
周期检验用C组检验组成，按表1的规定进行，当产品规范另有规定时，适用的某些检验和试验应按产品规范规定的顺序进行。C组检验在已通过A组和已组检验的样本单位上进行、样本大小为2。C组检验的周期为两年，但出现以下情况时应进行C组检验：a）结构、材料和工艺有较大改变，可能影鸣产品性能时；h）停产半年以上，恢复生产时，c大批量产品的用户要求在交货检验中进行时：d）质盘监替部门提出或有重大质量事故时。8.3.2. 1不合格
若组检验出现不合格，则应停止交货验收并采取纠正捐施，直至周期检验台格后才恢复交货验收。
8. 3. 2. 2 样本的处理
经心组检验过的样本，如是短段试样，不得作为成品交货如果是在端部进行的大长度试样，切除由桃械试验产生的缺降部分后只要不小于充许交货长度，可作为成品交货。9包装、标志
9.1包装
9.1.1OPGW成品应整齐地绕在光缆盘上出厂，缆盘的筒体直径应不小于（IPGW外径的25倍。在包装时,(>PGW的外端应牢固地固定在缆盘侧板的内表面，其最外层与侧板边续的距离应不小于30m;而其内端在不摄坏光缆盘的情说下，应能很容易地拉出不小于2.5m的长度，以便于进行光纤的性能测试，
9.1.2()PGW的内外端头均应妥善地密封处理，以防止在运输和贮存过程中进入潮气或使阻水材料溢出。
9.1.3每盘OPGW 上应附有合格书。合格证书上虚标明：a）包装盘号：
b）产品标记：
c）每个包装盘上（PGW内每根光纤的光疫减实逊值。9.2 标志
經盘外侧应标明
a）“OPGw\学样：
b）长度,km；
c）质量（毛质量与净质盘）,kg；）制造厂名称或商标：
e）制造H期:年,月
f）表示缴盘正确旋转方向的箭头；g）保证忙运安全的其他标志。
A.1OPGW常用结构
OPGW带用结构图参见图A.1。
附录A
(资料性附录)
OPGW带用结构图
中心加强件
光单元
铝包钢线
铝合金线
光单元为层绞塑管十辑管的结构铝包钢线
光单元
错合会线
）光单元为层敏不锈钢管的结构光单元
螺施塑料管
铝包钢线
一铝合金线
e）光单元为塑料内螺旋的结构
GB/T 7424.4—2003
光单元
铝包钢线
铝合金线
b）光单元为中心塑管十销管的结构铝包钢线
光单元
铝合金线
d)光单元均中心不锈钢管的结构光单元
铝包钢线
铝合金线
f光单元为骨架擅的结构
OPGW常用结构图
GB/T 7424.4—2003
B. 1额定拉断力(RTS)的计算
附录B
(斑料性附)
相关性能套推荐计其方法
额定拉断力应根据绞合前铠装层和光单光材料（适用时)的拉断力计算。若OPGW的金属导线是GB/T1179—1999规定的绞线，则RTS应按GB/T1179—1999的规定计算，若负荷承载元件是单一线或铝包钢线，则RTS应是各单线总拉断力的90%。B. 2单层扇形或 7 形线横鼓面积的计算单层扇形或Z形线的横截面积应按式(B.1)计算。A -
武中：
(— D)
-型线的总截面积，单位为乎方毫米（mm*）：D,
型线层的外径，单位为毫米(mm)；D——型线层的内径，单位为毫米(mm)：子面积系数。
其中面积系数的典型值为铝包钢线、镀锌钢线时，f二0.90铝线、铝合金线时，f=0.92。B, 3最终弹性模量(E)的计算
最终弹性模量(E)应按式(B.2)计算E=
式中：
Z(E. ·A.)
E-每种材料的弹性模量单位为牛每乎方毫米N/mm）A一对应材料的横截面积，单位为平方毫水(mm）。由式(B.2)得出的弹性模量是一条直线，它是按7.4规定的试验测得的近似值。B.4线膨胀系数(的)的计算
线膨胀系数(3)按式(B. 3)计算：9
式中：
Z(RE. · A.)
Z(E. ·A)
每种材料的弹性模基，单位为牛每平方毫米（N/mm\）；A.对应材料的横截面积，单位为平方毫米（mm2)2一每种材料的线膨胀系数，单位为每摄氏度（1/℃)。B. 5直流电阻的计算
直流电阻应按式(B.4)计算：
（B1)
武中：
-OPGw的线性真流电阻，单位为欧每千米S/km）：R。-一每种材料的线性直流电阻,单位为嵌每干米(2/km)。R.
式中：
P一材料的电阻率，单位为欧平方毫米每千米（α，mm/km）；A,
第主层给定材料的面积，单位为平方港米（mm）；F,一一第i层的合系数。
注：如上述计算包括光单元时，则 F,=1。B. 6短路电流容量的计算
注：金属导体中错包制线的电导率按 20.3%IACS(国际退火钢标准)计算，钢加强的铝合金或铝导体，承截的额定短路电流计算方法如下。对铝包钢线：
Iahr = Str(AALru +0, 25 Ancs)对钢加强的铝导线：
I-SHAAL/AA
GB/T 7424, 4—2003
.(B.5)bzxz.net
如钢或铝包钢线在(IPGW中较多，应考虑钢部分承载电流。假定制温度的升高是铝或错合金的0. 5 借,则这时的短路电流按下式计算;对铝包钢线：
Ithr = 0. 25 SehrAL X AAcs +0. 75 SthrstAac3对部分：
Ile = Sthsr X As.
式 B, 7 ~式 B. 10 中 :
-1秒内额定承截电流，单位为安（A)Iht
S.hr—1 秒内额定承截电流密度,单位为安每平方米(A/m);AAL
一铅导线的横截面积，单位为平方米（n\）；-铝合金导线的横截面积，单位为平方米（tm2）;Aars—
钜包钢线的横截面积，单粒为平方米（m\）Asu
式中：
钢的横截面积。
JkaXcXein
1+a(-20)
1 +o (620)
-20℃时的导电率,单位为每欧米(1/(2m))；比热，单位为焦每于克握氏度（J/(kg）)质量密度.单位为于克每立方米（kg/m）；( B. 8 )
( B. 10 )
