【国家标准(GB)】 灰铸铁金相

UdC 621.741.2
中华人民共和国国家标准
GB 7216—87
灰铸铁金相
Gray cast iron metatlography1987-01-24发布
国家标准局发布
19710 -01实施

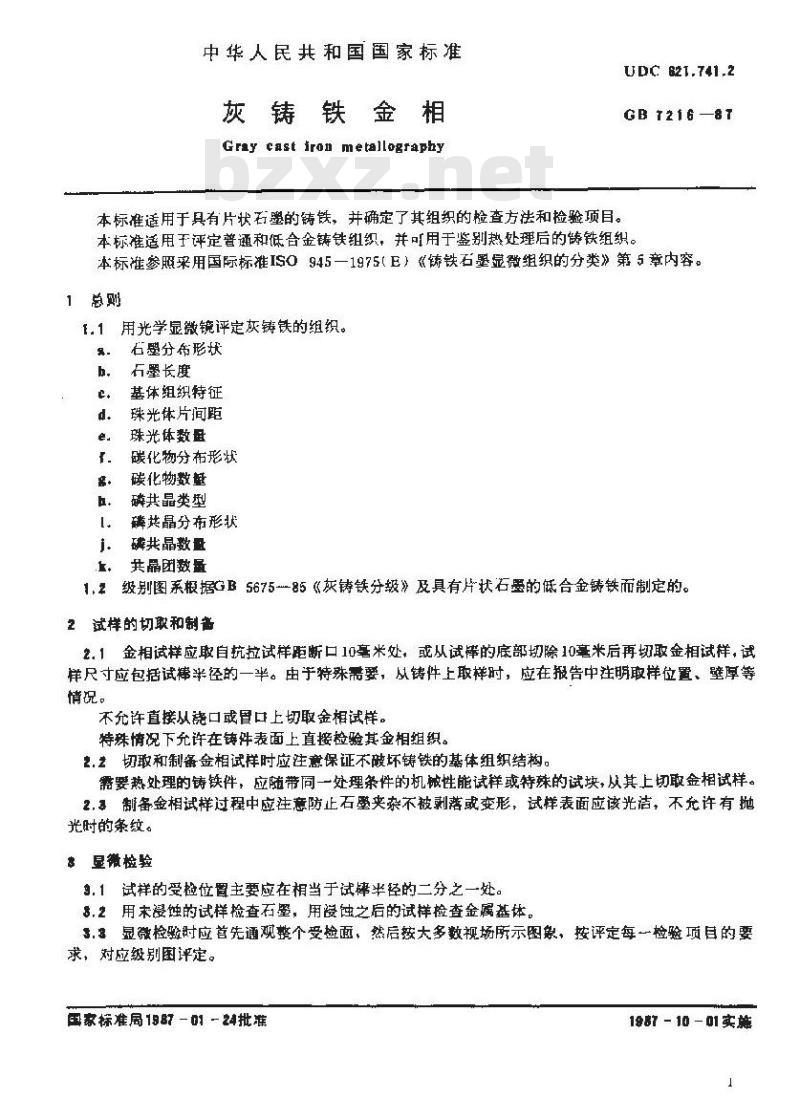

中华人民共和国国家标准
灰铸铁金相
Graycastfron metallography
本标准适用于具有片状石墨的铸铁，并确定了其组织的检查方法和检验项目。UDC B21.741.2
GB T216—8T
本标准适用于评定普通和低合金铸铁组织，并可用于鉴别热处理后的铸铁组织。本标准参照采用国际标准ISO945一1975（E）《铸铁石墨显微组织的分类》第5章内容。1总则
1.1用光学显微镜评定灰铸铁的组织。。
石翌分布形状
石墨长度
基体组织特征
踩光体片间距
珠光体数盘
碳化物分布形状
碳化物数整
磷共晶类型
磷共晶分布形状
磷共晶数量
共晶团数量
级别图系根据GB5675-85《灰铸铁分级》及具有片状石墨的低合金铸铁而制定的。1.2
2试样的切取和制备
2.1金相试样应取自抗拉试样距断口10毫米处，或从试榉的底部切除10毫米后再切取金相试样，试样尺寸应包括试棒半径的一半。由于特殊需要，从铸件上取样时，应在报告中注明取样位置、壁厚等情况。
不允许直接从尧口或骨口上切取金相试样。特殊情况下充许在铸件表面上直接检验其金相组织。2.2切取和制备金相试样时应注意保证不破坏铸铁的基体组织结构。需要热处理的铸铁件，应随带同一处理条件的机械性能试样或特殊的试块，从其上切取金相试样。2.寻制备金相试样过程中应注意防止石墨夹杂不被剥落或变形，试样表面应该光洁，不充许有抛光时的条纹。
享星微检验
9.1试样的受检位胃主要应在相当于试摔半径的二分之一处。8，2用末浸蚀的试样检查石壁，用逻蚀之后的试样检查金属基体，3.显微检验时应首先通观整个受捡面，然后按大多数视场所示图象，按评定每一检验项目的要求，对应级别图评定。
国家标准局1987-01-24批准
1987 - 10 - 01 实施

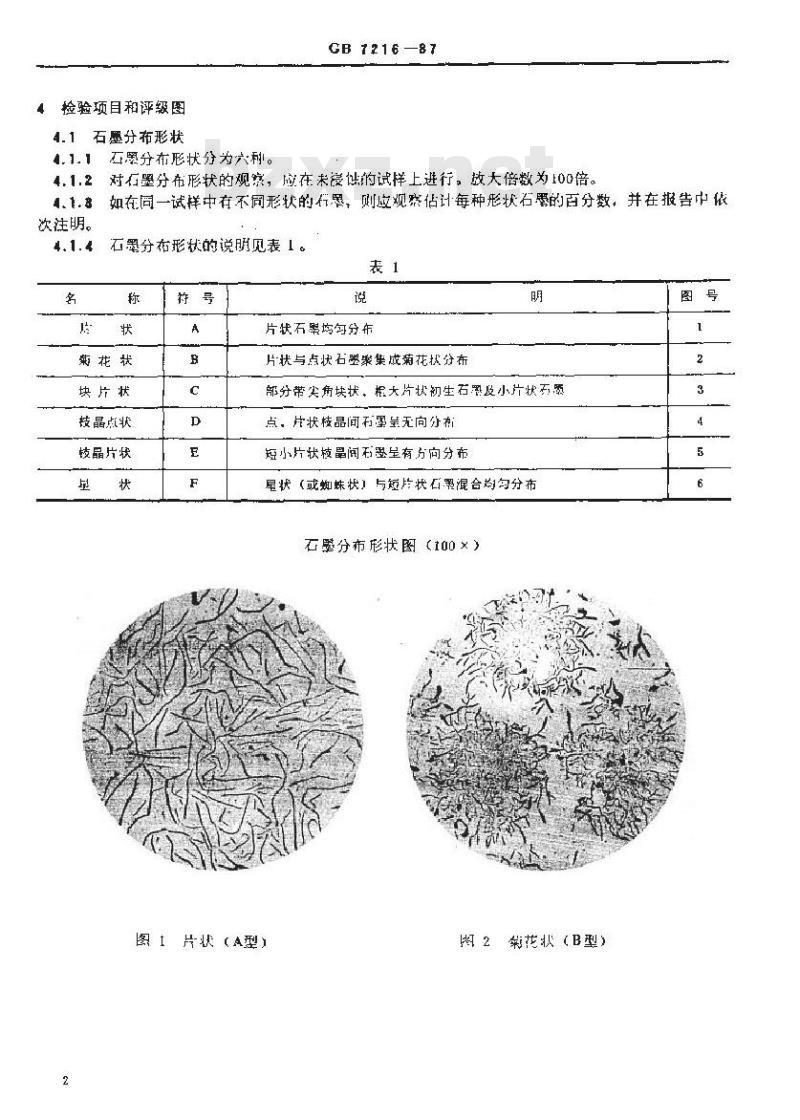

检验项目和评级图
4. 1石墨分布形状
石累分布形状分为六利。
次注明。
GB 721687
对石墨分布形状的观察，应在未浸蚀的试样上进行，效大倍数为100倍。如在同一试样中有不同形状的行累，则应观察估计每种形状石署的百分数，并在报告中依石墨分布形状的说明见表。
菊花状
块片状
技晶点状
枝晶片状
片状石累均每分布
片状与点状石墨聚集成菊花状分布明
部分带尖角块状，根大片状初生石累及小片状石题点，片状品间墨呈无向分布
短小片状枝鼠闻翌呈有方向分布尾状（或蜘蛛状）与短片状石墨混合均勾分布石暨分布形状图（100×）
图「片状（A型）
图2花状（B型）

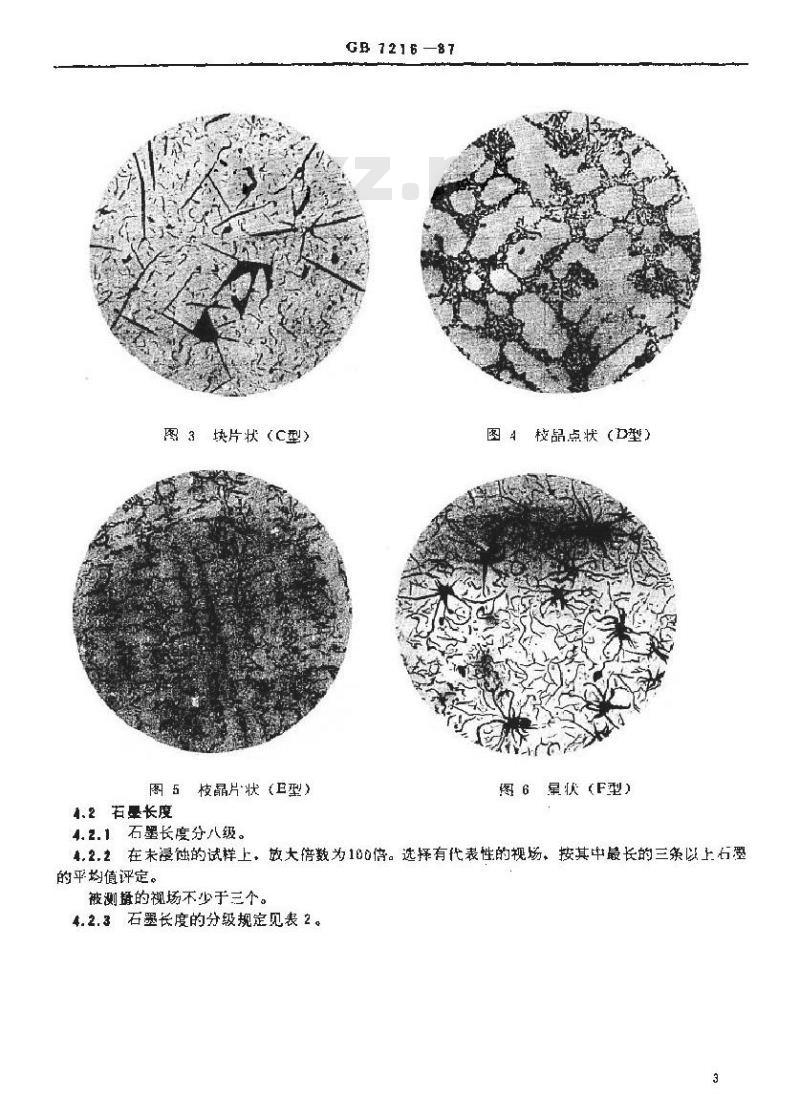

图3块片状（C型）
枝晶片状（E型）
4.2石墨长度
GB7216—87
图校晶点状（D型)
星状(F型)
4.2.1石墨长度分八级。
.2.2在末漫蚀的试样上，放大倍数为100倍。选择有代表性的视场、按其中最长的三条以上石翌的平均值评定。
被测超的视场不少于三个。

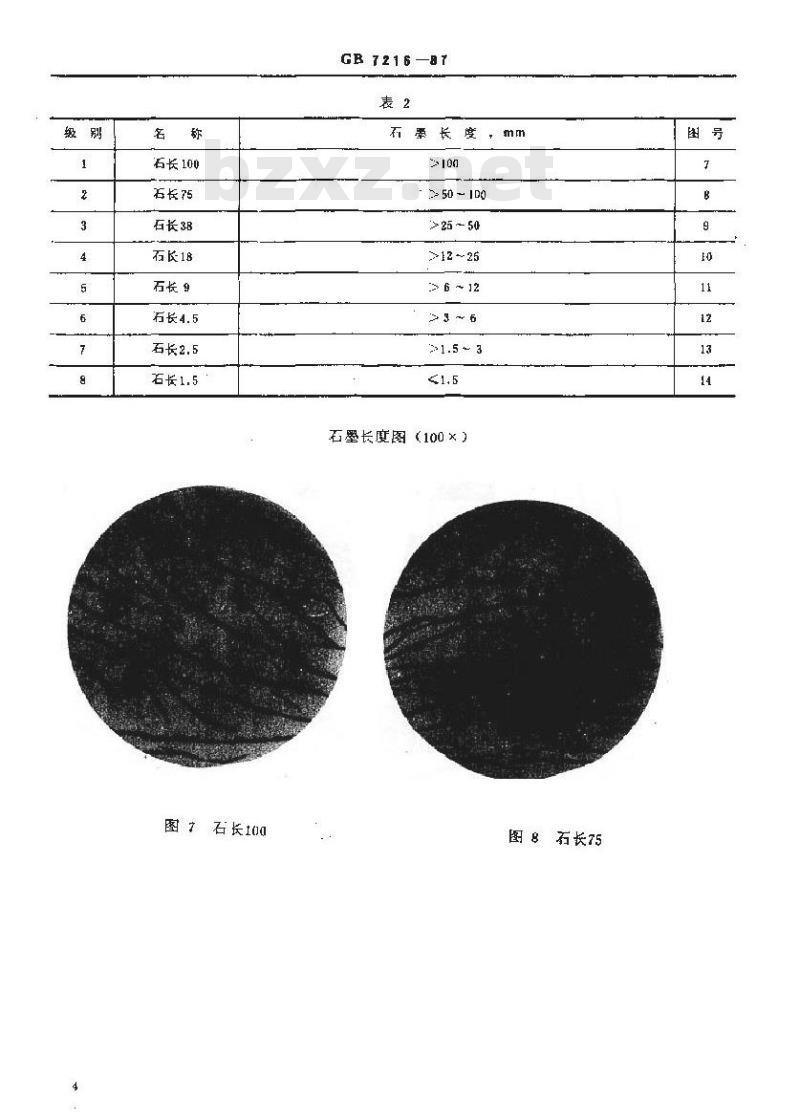

4.2.3石墨长度的分级规定见表2。级别
石长100
右长75
石长38
石长18
石长9
石长4.5
石长2.5
石长1.5
图石长100
GB7216—87
石墨长度
2- 50 ~ 1D0
>25 ~ 50
>12 ~25
> 6 ~ 12
石墨长度图（100×）
石长75
石长38
CB7216-87
石长18
图 12 石长4.5
图 14 毛长1.5
4,3基体组织特征
GB 72168t
4.3.1基体组织特征按其铸态或经热处理后状态列人七种：铁素体、片状珠光体、粒状珠光体、麗氏体、拉状贝氏体、针状贝氏体、马氏体。.3.2试样一般采用2～5%硝酸酒精溶液浸蚀。放大倍数为500倍。4.a.a
时措出。
如果铸铁组织中有不同形式的基体组织时，则应观察估计每种基体组织的数量，在往明组织基体组织特征的说明见表3。
组织名称
铁素体
片状珠光体
粒状珠光体
屁氏体
检战贝氏体
针状贝氏体
马氏体
白色块状组织为α铁素体
珠光体中磷化物和铁素体均战片状，近似忙行排列在白色铁素体基体上分布若粒状磺化物在品界呈黑团状组织，该种组织在高培观繁时，可看到针片状铁素体和族化物的稳合体
在大块续素体上有小岛状组只。岛内可能是奥氏体，奥氏体分解产物（球光体或马既体？
形态呈针片状，高倍观察时，可看到在针片状铁素体上分布若点状碳化物，边缴多分枝，无明显夹角关系
商碳马氏体外形为遵镜状，有明显的中脊面，不回火时针面明亮。有明显的60°或120央角特征
基体组织特征图（500×）
图15铁素体
图16片快珠光体
粒状珠光体
图19粒状贝氏体
GB721687
妈氏体
图20针状贝氏体
4.4珠光体片间距
珠光件片间距分为四级。
GB7216—87
试样用2～5%硝酸酒精溶被浸蚀。放大倍数为50倍。珠光体片间距说明见表1。
索民体型珠光体
细片状殊光体
中等片状殊光体
粗片状殊光体
索氏体
中等片状
故大500倍下，铁素体和诊碳体难以分辩放大 500倍下、 片间距≤ 1 mm放大50倍下，片闻距，1～2mm
故大 500倍下。片问距 2 mm
球光体片阀距图（500×）免费标准bzxz.net
图23细片状
耗片状
4.5珠光体数量
GB121687
4.5.1珠光体数量百分比（珠光体+铁素体=100），按大多数视场对照标准图片，按A（薄壁铸件）、B（悼铸件）两组分八级进行评定。4.5.2试样用2～5%硝酸酒精溶被浸蚀。放人倍数为100倍。4.5.3
殊光体数最的分级规定见表与。表5
图26A
珠光体数景
<.95 ~ 85
<85 - 75
α75 - 65
<65 55
<55~45
球光体数量图（100×）
图26B珠98
26 A..26B
27A、27B
28A,28B
29A29E
30 A、30 B
31A、31 8
32A、328
33 A、33B
图27A珠95
图28A
图29A
GB 721B87
图278
踩身5
图28B珠90
图29B
图30A珠70
图31A珠60
图 32A珠50
GB 7216-87
图30B
图318珠60
图32B
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
