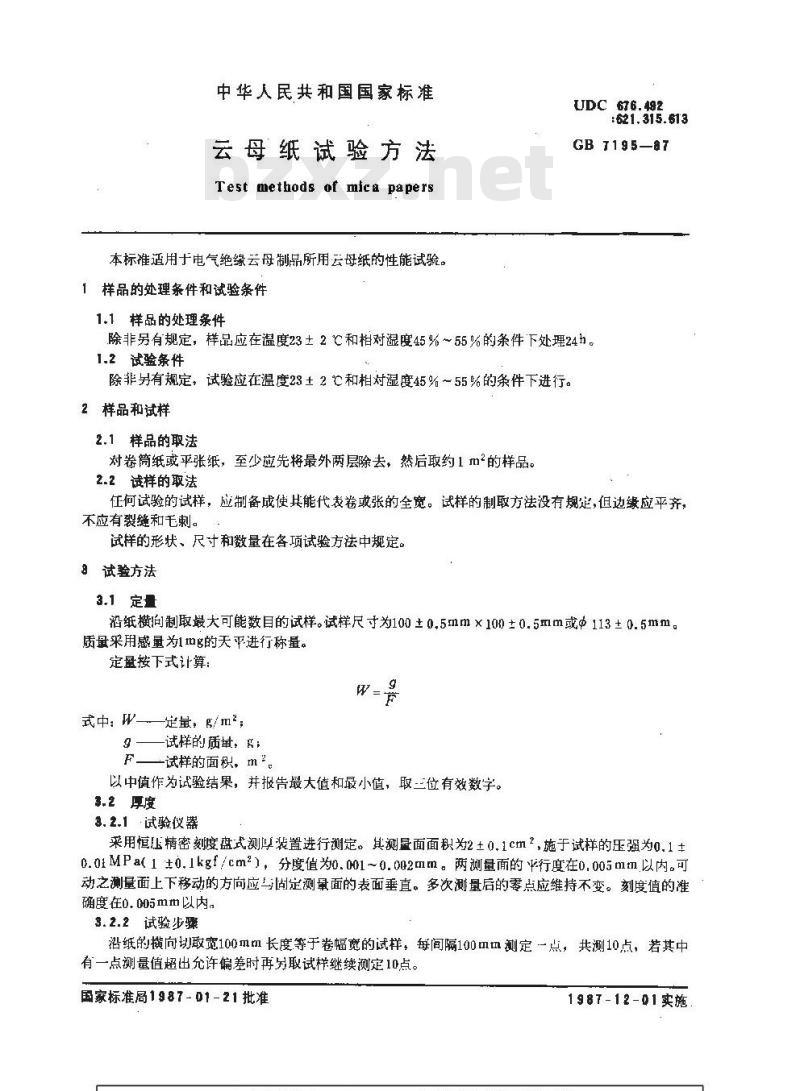

中华人民共和国国家标准
云母纸试验方法
Test methods of mica papers
本标雄适用于电气绝缘云母制品所用云母纸的性能试验。1样品的处理条件和试验条件
1.1样品的处理条件
UDC 676.482
:621. 315.613
GB 1195—87
除非另有规定，样品应在温度23±2℃和相对湿度45%~55%的条件下处理24h1.2试验条件
除非另有规定，试验应在温度23 ± 2 ℃和相对湿度45% ~55 %的条件下进行。2样品和试样
2.1样品的取法
对卷筒纸或平张纸，至少应先将最外两层除去，然后取约1m2的样品。2.2诚样的取法
任何试验的试样，应制备成使其能代表卷或张的全宽。试样的制取方法没有规定，但边缘应平齐，不应有裂缝和毛刺。
试样的形状、尺寸和数量在各项试验方法中规定。8试验方法
3.1定量
沿纸横向制取最大可能数目的试样。试样尺寸为100±0.5mm×100±0.5mm或Φ113±0.5mm。质量采用感量为1\g的天平进行称量。定量按下式计算：
式中：W-—定量，g/m\；
试样的质量，
F——试样的面积，m\
以中值作为试验结果，并报告最大值和最小值，取三位有效数字。3.2厚度
3.2.1试验仪器
采用恒压精密刻度盘式测厚装置进行测定。其测量面面积为2土±0.1cm2，施于试样的压强为0.1±0.01MPa(1 ±0.1kgf/cm2），分度值为0.001~0.002mm。两测量面的平行度在0.005mm以内。可动之测量面上下移动的方向应与固定测量面的表面垂直。多次测量后的零点应维持不变。刻度值的准确度在0.005mm以内。
3.2.2试验步骤
沿纸的横向切取宽100mm长度等于卷幅宽的试样，每间隔100mm测定一点，共测10点，若其中有一点测量值超出允许偏差时再另取试样继续测定10点。国家标准局1987-01-21批准
1987-12-01实施
GB 7195--87

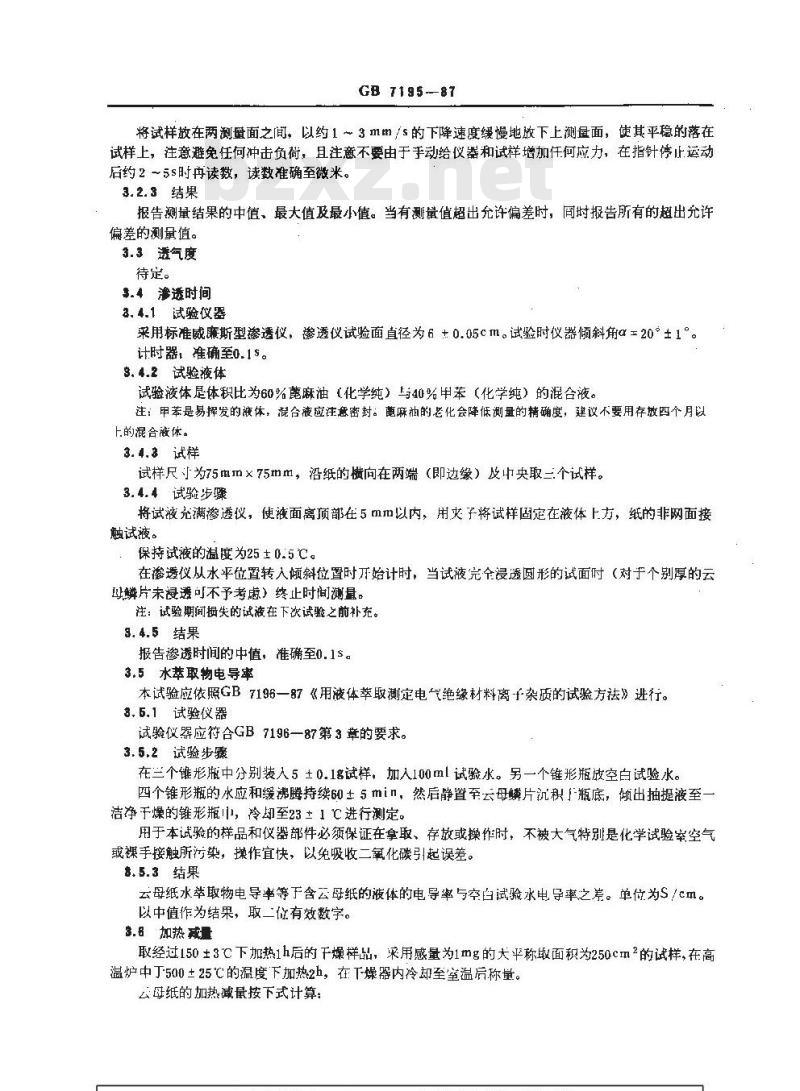

将试样放在两测量面之间，以约1 ～3 mm/s的下降速度缓慢地放下上测量面，使其平稳的落在试样上，注意避免任何冲击负荷，且注意不要由于手动给仪器和试样增加任何应力，在指针停止运动后约2~5s时再读数，读数准确至微米。3.2.3结果
报告测量结果的中值、最大值及最小值。当有测量值超出允许偏差时，同时报告所有的超出允许偏差的测量值。
3.3透气度
待定。
$.4渗透时间
3.4.1试验仪器
采用标准威廉斯型透仪，渗透仪试验面直径为 6 ± 0. 05c m。试验时仪器倾斜角α -20°± 1 °。计时器，准确至0.1s。
3. 4.2试验液体
试验液体是体积比为60%葩麻油（化学纯）与40%甲苯（化学纯）的混合液。注：甲苯是易挥发的液体，混合液应注愈密封。葩麻油的老化会降低测量的精确度，建议不要用存放四个月以上的混合液体。
3.4.3试样
试样尺寸为75mm×75mm，沿纸的横向在两端（即边缘）及中央取三.个试样。3.4.4试验步骤
将试液充满渗透仪，使液面离顶部在5mm以内，用子将试样固定在液体上方，纸的非网面接触试液。
保持试液的温度为25±0.5℃。
在渗透仪从水平位置转入倾斜位置时开始计时，当试液完全浸透圆形的试面时（对于个别厚的云母鳞片末浸透可不予考虑）终止时间测量。注：试验期间摄失的试液在下次试验之前补充。3.4.5结果
报告惨透时间的中值，准确至0.1s。3.5水萃取物电导率
本试验应依照GB7196一87《用液体萃取测定电气绝缘材料离-f-杂质的试验方祛》进行。8.5.1试验仪器
试验仪器应符合GB 7196一87第3 章的要求。3.5.2试验步骤
在兰个锥形瓶中分别装入5±0.1g试样，加入100ml试验水。另一个锥形瓶放空白试验水。四个锥形瓶的水应和缓沸腾持续60主5min，然后静置至云母鳞片沉积厂瓶底，倾出抽提液至-洁净于燥的锥形瓶巾，冷即至23±1℃进行测定。用于本试验的样品和仪器部件必须保证在拿取、存放或操作时，不被大气特别是化学试验室空气或裸手接触所污染，操作宜快，以免吸收二氧化碳引起误差。.5.3结果
云母纸水举敢物电导率等于含云母纸的液体的电导率与空白试验水电导率之差。单位为S/cm。以中值作为结果，取二位有效数宇。3.8加热减量

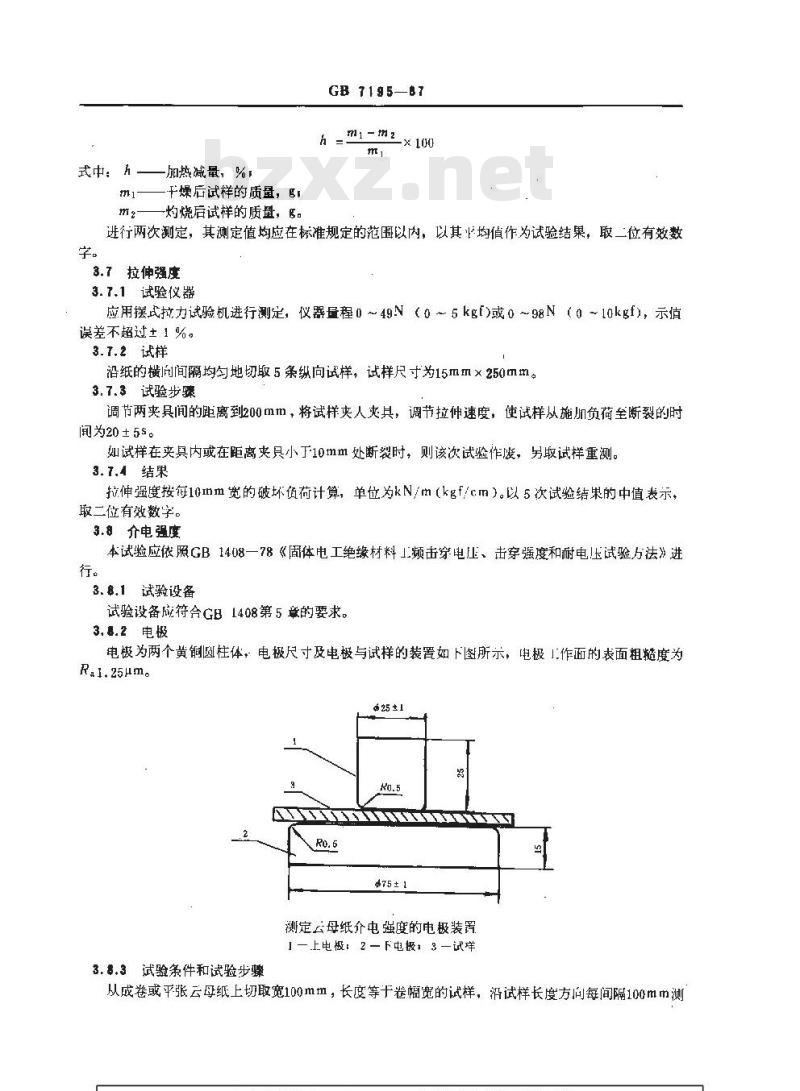

取经过150±3℃下加热1h后的干燥样品，采用感量为1mg的大平称取面积为250cm2的试样，在高温炉中丁500±25℃的温度下加热2h，在下爆器内冷却至室温后称量。云母纸的加热减最按下式计算：式中：h-
加热藏量，%
干燥后试样的质量，g
-灼烧后试样的质量，。
GB 7195—87
进行两次测定，其测定值均应在标准规定的范围以内，以其均值作为试验结果，取二位有效数字。
3.7拉伸强度
3.7.1试验仪器
应用摆式拉力试验机进行测定，仪器量程0~49N（0～5kgf)或0~98N（0~10kgf），示值误差不超过±1%。bzxz.net
3.7.2试样
沿纸的横向间隔均匀地切取5条纵向试样，试样尺寸为15mm×250mm。3.7.3试验步骤
调节两夹具闻的距离到200mm，将试样夹人夹具，调节拉伸速度，使试样从施加负荷至断裂的时闻为20±5s。
如试样在夹具内或在距离夹只小于10mm处断裂时，则该次试验作废，另取试样重测。3.7.4结果
拉伸强度按每10nm宽的破坏负荷计算，单位为kN/m（kgf/cm）。以5次试验结果的中值表示，取二位有效数字。
3.8介电强度
本试验应依照GB1408一78《固体电工绝缘材料工频击穿电压、击穿强度和耐电压试验方法》进行。
3.8.1试验设备
试验设备应符合GB1408第5章的要求。3.8.2电极
电极为两个黄铜圆柱体，电极尺寸及电极与试样的装置如下图所示，电极1作面的表面粗趟度为Rai.25μm。
25 ± 1
$75±1
测定云母纸介电强度的电极装置1—上电极：2－下电摄3—试详
3.8.3试验条件和试验步
从成卷或平张云母纸上切取宽100mm，长度等干卷幅宽的试样，沿试样长度方向每间隔100mm测GB 7195—87

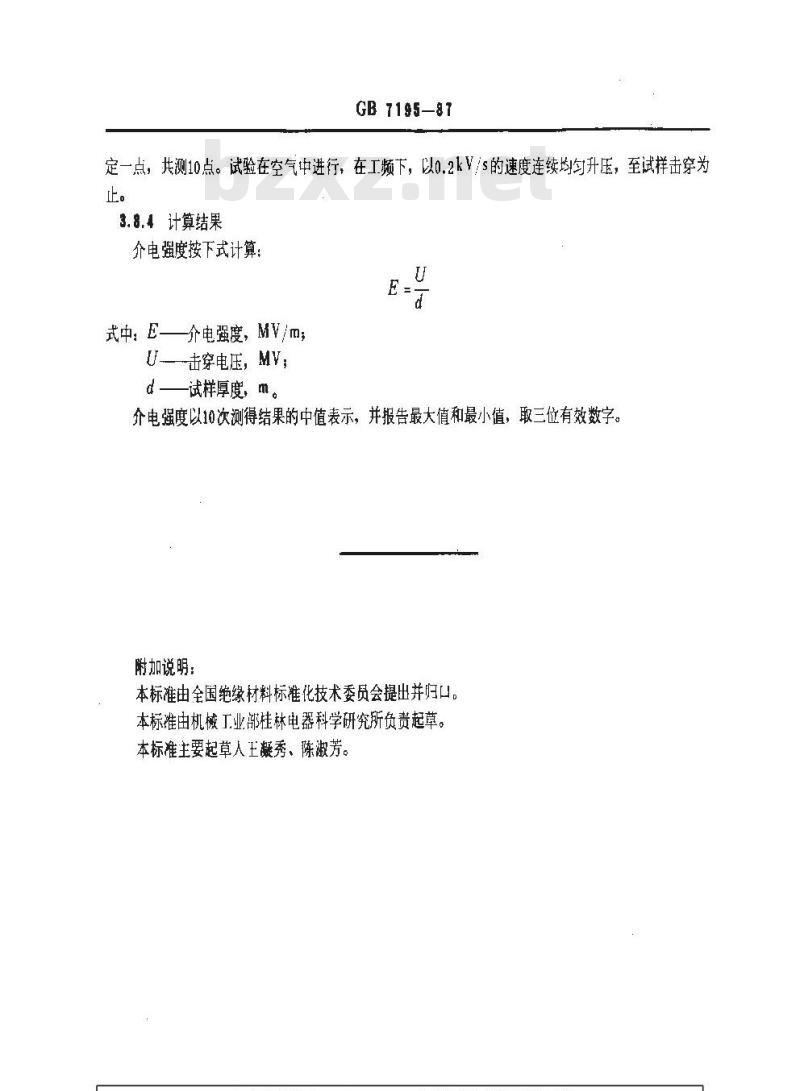

定一点，共测10点。试验在空气中进行，在工频下，以0.2kV/s的速度连续均匀升压，至试样击穿为止。
3.8.4计算结果
介电强度按下式计算：
式中：E—介电强度，MV/m；
U-击穿电压，MV；
d—试样厚度，m。
介电强度以10次测得结果的中值表示，并报告最大值和最小值，取三位有效数字。附加说明：
本标准由全国绝缘材料标准化技术委员会提出并归口。本标雄由机械工业部桂林电器科学研究所负责起草。本标准主要起草人王凝秀、陈淑芳。
