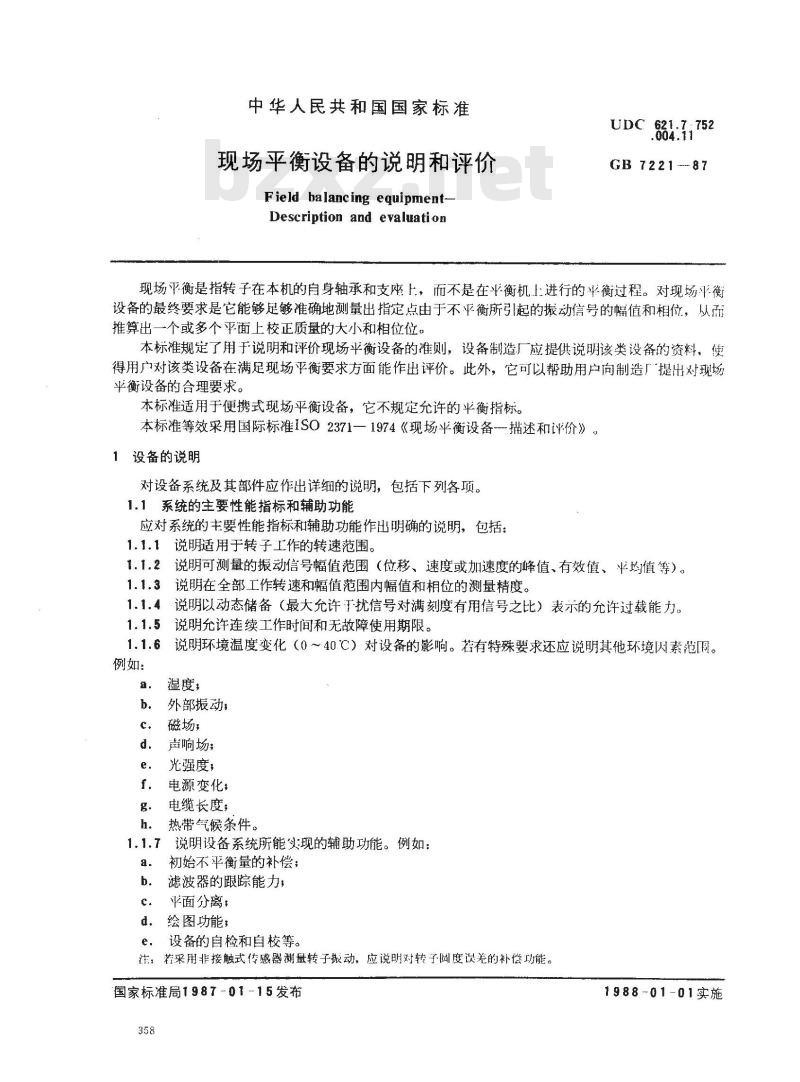

中华人民共和国国家标准
现场平衡设备的说明和评价
Field balancing equipment-
Description and evaluation
621.7:752
.004.11
GB 7221---87
现场平衡是指转子在本机的自身轴承和支座上，而不是在平衡机上进行的斗衡过程。对现场平衡设备的最终要求是它能够足够准确地测量出指定点由于不平衡所引起的振动信号的幅值和相位，从而推算出一个或多个平面上校正质量的大小和相位位。本标准规定了用于说明和评价现场平衡设备的准则，设备制造厂应提供说明该类设备的资料、使得用户对该类设备在满足现场平衡要求方面能作出评价。此外，它可以帮助用户向制造厂提出对现场平衡设备的合理要求。
本标准适用于便携式现场平衡设备，它不规定允许的平衡指标。本标准等效采用国际标准1SO2371一1974《现场平衡设备-描述和评价》。1设备的说明
对设备系统及其部件应作出详细的说明，包括下列各项。1.1系统的主要性能指标和辅助功能应对系统的主要性能指标和辅助功能作出明确的说明，包括：1.1.1说明适用于转子工作的转速范围。1.1.2说明可测量的振动信号幅值范围（位移、速度或加速度的峰值、有效值、平均值等）。1.1.3说明在全部工作转速和幅值范围内幅值和相位的测量精度。说明以动态储备（最大允许订扰信号对满刻度有用信号之比）表示的允许过载能力。1.1.4
例如：
说明允许连续工作时间和无故障使用期限。说明环境温度变化（0～40℃）对设备的影响。若有特殊要求还应说明其他环境因素范围。湿度，
外部振动，
磁场，
声响场，
光强度，
电源变化
电缆长度；
热带气候条件。
说明设备系统所能实现的辅助功能。例如：初始不平衡量的补偿；
滤波器的跟踪能力，
平面分离，
绘图功能；
设备的自检和自校等。
注：若采用非接触式传感器测量转子动，应说明对转子圆度误差的补偿功能。国家标准局1987-01-15发布
1988-01-01实施

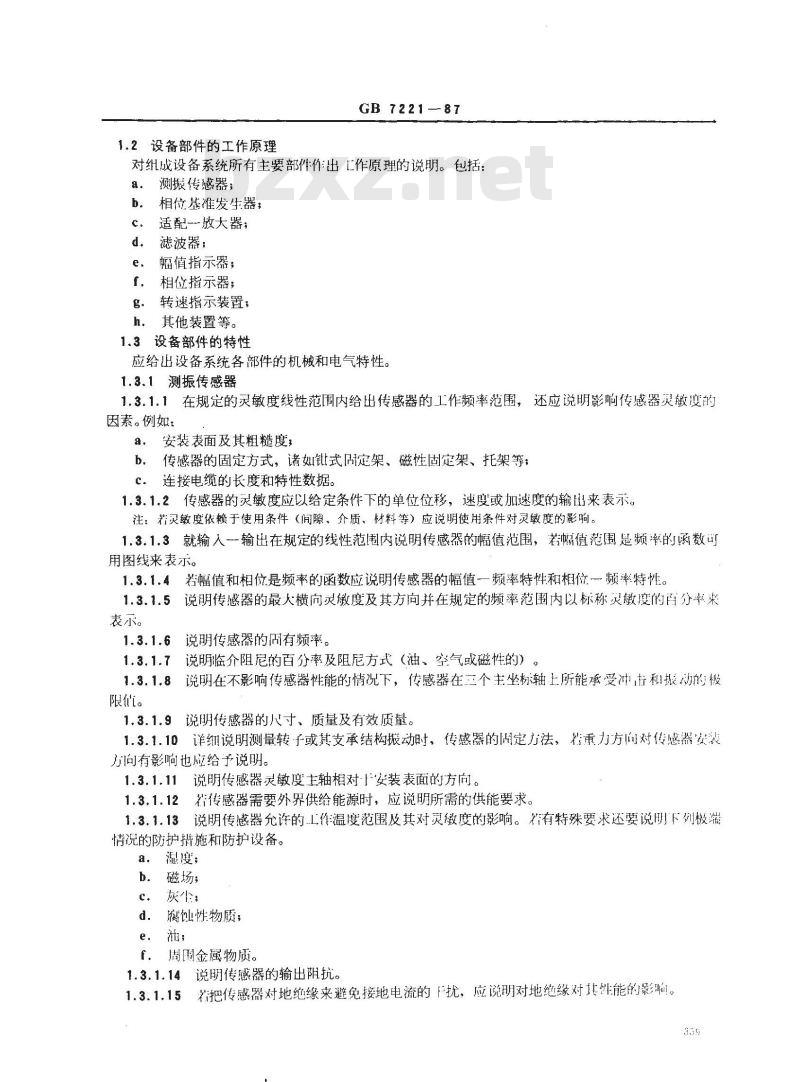

1.2设备部件的工作原理
GB 7221-87
对组成设备系统所有主要部件作出工作原理的说明。包括：测振传感器；
相位基准发生器：
适配-放大器；
滤波器；
幅值指示器；
相位指示器；
转速指示装置：
h．其他装置等。
设备部件的特性
应给出设备系统各部件的机械和电气特性。1.3.1测振传感器
1.3.1.1在规定的灵敏度线性范围内给出传感器的工作频率范围，还应说明影响传感器灵敏度的因素。例如：
a．安装表面及其粗糙度，
b．传感器的固定方式，诸如钳式剧定架、磁性固定架、托架等；c．连接电缆的长度和特性数据。1.3.1.2传感器的灵敏度应以给定条件下的单位位移，速度或加速度的输出来表示注：若灵敏度依赖于使用条件（间隙、介质、材料等）应说明使用条件对灵敏度的影响。1.3.1.3就输入-输出在规定的线性范围内说明传感器的幅值范围，若幅值范围是频率的函数可用图线来表示。
1.3.1.4若幅值和相位是频率的函数应说明传感器的幅值一频率特性和相位一频率特性。1.3.1.5说明传感器的最大横向灵度及其方向并在规定的频率范围内以标称灵敏度的百分率来表示。
说明传感器的問有频率。
1.3.1.7说明临介阻尼的百分率及阻尼方式（油、空气或磁性的）。1.3.1.8说明在不影响传感器性能的情况下，传感器在三个主坐标轴上所能承受冲，和振动的极限tt。
1.3.1.9说明传感器的尺寸、质量及有效质量。1.3.1.10详红说明测量转于或其支承结构振动时，传感器的固定方法，格重力方尚对传感器安装方向有影响也应给予说明。
说明传感器灵敏度主轴相对1安装表面的方向。1.3.1.11
者传感器需要外界供给能源时，应说明所需的供能要求。1.3.1.12
说明传感器允许的工作温度范围及其对灵度的影响。若有特殊要求还要说明下列极端情况的防护措施和防护设备。
a。度；
b．磁场；
c。灰尘；
d．腐蚀性物质；
f周围金属物质。
说明传感器的输出阻抗。
若把传感器对地绝缘来避免接地电流的扰，应说明对地绝缘对其性能的影响。339
1.3.2相位基准发生器
GB 7221-87
1.3.2.1给出参照1.3.1.1至1.3.1.15所拟定的电气和机械特性。1.3.2.2为了保证系统的精度及可靠性，如有特殊要求必须给出程应的资料。诸如a．环境亮度和反差度；
b。与转子相连的特殊连接装置；c。在转子必需的附件或对转子应作的改动。1.3.3适配-放大器
1.3.3.1应说明适配-一放大器适用的传感器类型和参数范围。1.3.3.2说明适配-一放大器频率特性（懈频、相频特性）及其条件。说明适配一放大器的最大和最小输入量。1.3.3.3
说明适配一放大器的输人、输出方式和特性。1.3.3.41
说明适配一放大器的稳定性，如：零点漂移量、温度漂移量等。1.3.4滤波器
说明滤波器的跟踪特性（人I调谐或自动跟踪）。1.3.4.1
说明滤波器的工作频率范围和频率特性（幅频、相频特性）说明滤被器的带宽（衰减3dB和40dB时的带宽BW3dB和BW-40dB）。1.3.4.3
说明滤波器对应于不同带宽的响应时间。1.3,4.4
说滤波器的动态储备。
1.3.5幅值指示器
1.3.5.1说明幅值指示器的类型（模拟式或数字显示式），可供操作者选择的满刻度量程范围、选择方法，标尺的长度和分度。
说明在带有传感器时，指示系统的标方法。1.3.5.21
1.3.5.3为了标定，应说明在最高灵度量程内，幅值指示器在满量程指示时所要求的电量输人。1.3.5.4Www.bzxZ.net
说明幅值指示器输人，输出的方式和特性。1.3.6相位指示器
说明相价指示器与所采用的相位基准发生器的联用方法。1.3.6.11
说明在规定的精度内工作时电量的输人，输出范围及输人、输出的方式和特性。1.3.6.3为了使用方便应给出需要用到的其他资料。例如：相位指示器的类型；
量程范围及选择方法：
c．不能直接得到相位读数，应给出为获得相位读数所需要的技术或说明。注：对于幅值指示器与相位指示器合的系统，应说明整个系统的操作和特性。1.3.7转速指示装置
说转速指示装置的类型（模拟式或数字显示式）、满刻度量程范围、选择方祛、标尺的长度和分度以及测量精度。
1.4电源
1.4.1得设备部件要求外部电源时，应说明要求外部电源的电压、使用频率和连接要求。1.4.2若设备部件允许以多种电源供电，应说明从种电源改变到另：-种电源的方法。1.4.3若设备要求交流稳压电源供电，应说明要求的稳压精度和容量。1.4.4对用电池供电的设备部件，应说切其电床、容量、使用寿命、检查方法及充电方法。1.5设备部件的尺寸、质量和功耗应就设备各部件的尺寸，质量和功耗作出说明。1.6微型信息处理机为基础的现场平衡设备采用微型信息处理机为基础的现场平衡设备，设备生产）还应给出以下辅助技术资料：360

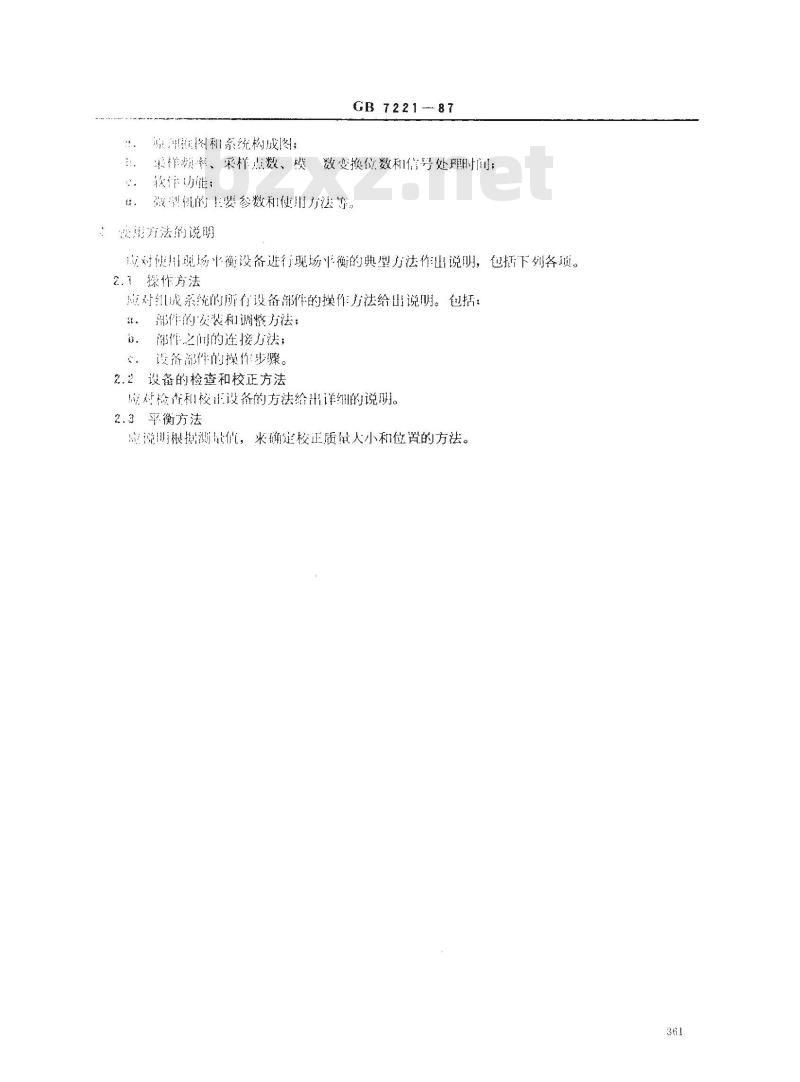

源图和系统构成图；
果样懒秘、采样点数、模
软作访能；
GB 7221--87
数变换位数和信号处理时闻；
锂。假望的主嬰参数和使用方法等。：用方法的说明
应对低用现场中衡设备进行现场平衡的典型方法作出说明，包括下列各项。2.？操作方法
应对组成系统的所有设备部件的操作方法给出说明。包括：部件的安装和调整方法；
部件之间的连接方法；
设备部件的操作步骤。
2.2设备的检查和校正方法
应对检查和校正设备的方法给出详细的说明。2.3平衡方法
应说明根据测其值，来确定校正质鼠人小和位置的方法。361
GB 7221-87

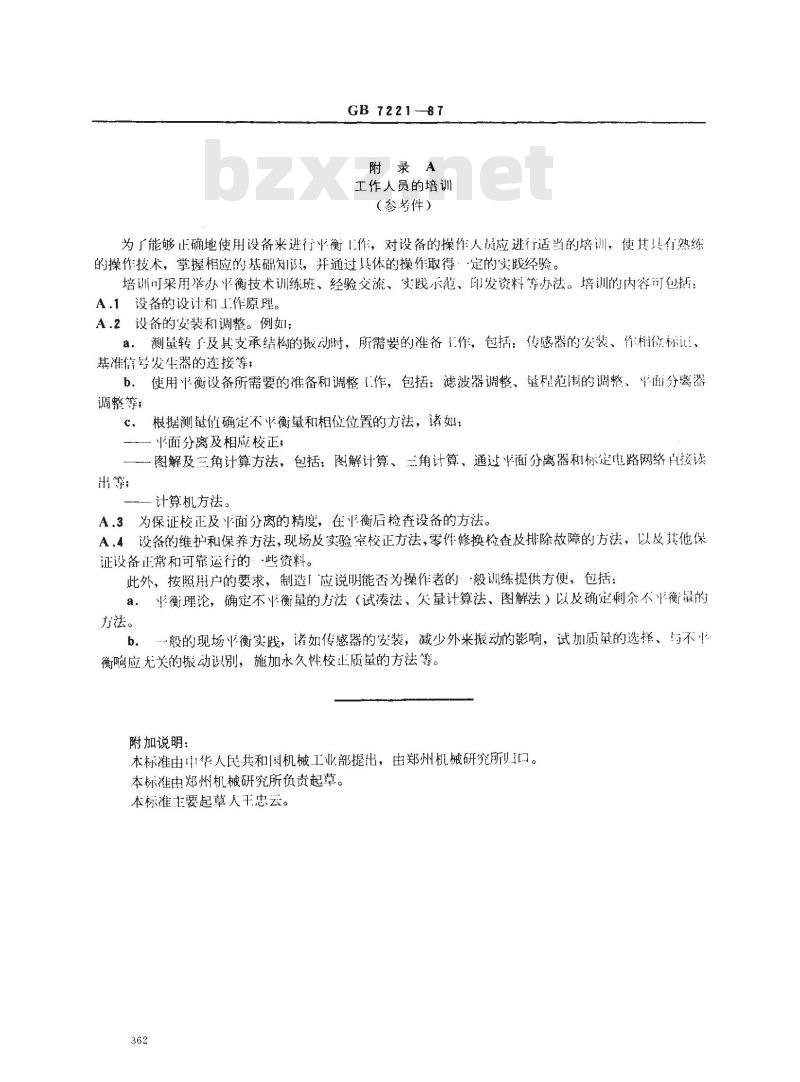

附录A
工作人员的培训
（参考件）
为了能够止确地使用设备来进行平衡1作，对设备的操作人员应进行适当的培训，使其具有熟练的操作技术，掌握相应的基础知识，并通过具体的操作取得·定的实践经验。培训可采用举办衡技术训练班、经验交流、实践示范、印发资料等办法。培训的内容可包括：A.1设备的设计和I作原理。
A.2设备的安装和调整。例如：
a。测量转了及其支承结构的振动时，所需要的准备工作，包括：传感器的安装、作相位标记、基准信号发生器的连接等；
b、使用平衡设备所需要的准备和调整1.作，包括：滤波器调整、量程范围的调整、平面分离器调整等；
根据测量值确定不衡量和相位位置的方法，诸如：c.
面分离及相应校正
图解及三角计算方法，包括：图解计算、三角计算、通过面分离器和标定电路网络直读出等；
计算机方法。
A.3为保证校正及平面分离的精度，在平衡后检查设备的方法。A，4设备的维护和保养方法，现场及实验室校正方法，零件修换检套及排除故障的方法，以及其他保证设备正常和可靠运行的--些资料。此外，按照用户的要求，制造厂应说明能否为操作者的：般训练提供方便，包括：a．衡理论，确定不半衡量的方法（试凑法、矢量计算法、图解法）以及确定剩余不衡量的方法。
b．…般的现场平衡实践，诸如传感器的安装，减少外来振动的影响，试加质量的选择、与不平衡响应无关的振动识别，施加永久性校止质量的方法等。附加说明：
本标准由中华人民共和科机械工业部提出，由郑州机械研究所口。本标准由郑州机械研究所负责起草。本标准士要起草人王忠云。
