【国家标准(GB)】 使用石油基制动液的道路车辆 液压制动系统用制动软管组合件

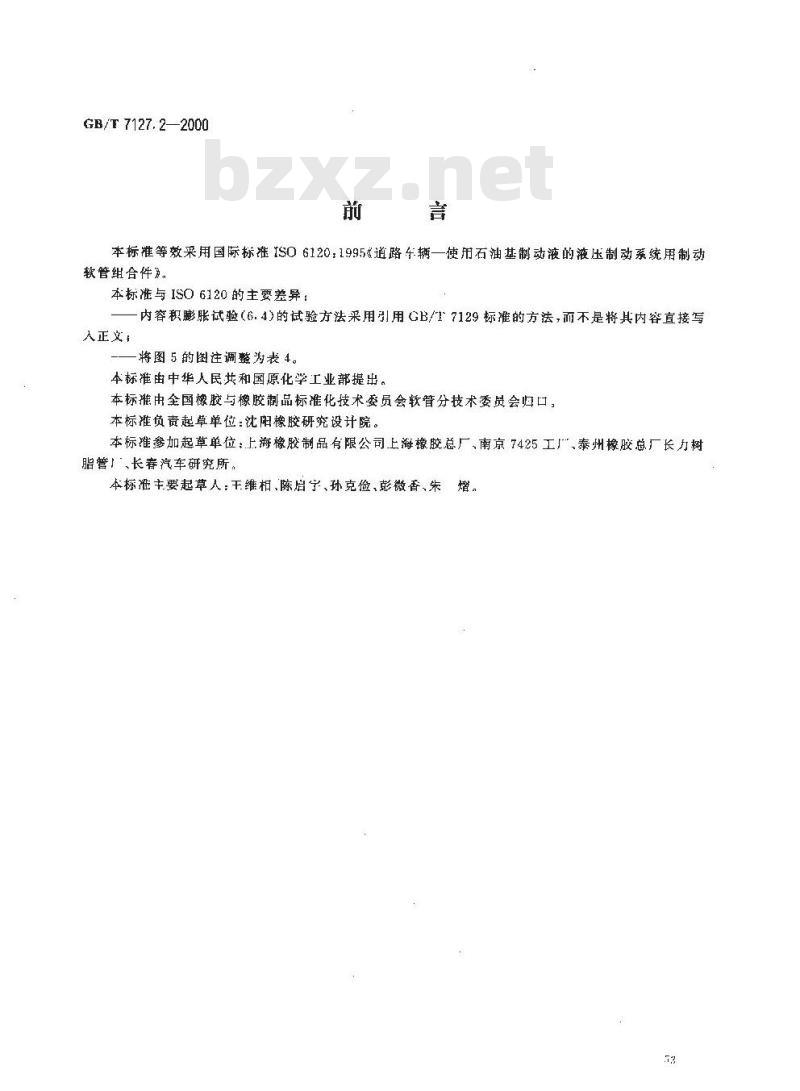

GB/T 7127. 2—2000
本标准等效采用国际标准ISO6120：1995《道路车辆一使用石油基制动液的液压制动系统用制动软管组合件”。
本标准与ISO 6120的主要差异：内容积膨胀试验（6.4)的试验方法采用引用GB/17129标准的方法，而不是将其内容直接写人正文，
将图5的图注调整为表4。
本标准由中华人民共和国原化学工业部提出。本标摊由全国橡胶与橡胶制品标准化技术委员会软管分技术委员会归口，本标准负责起章单位：沈阳橡胶研究设计院。本标准参加起草单位：上海橡胶制品有限公司上海橡胶总厂、南京7425工厂，泰州橡胶总厂长力树脂管广、长春汽车研究所。
本标准主要起草人：干维相、陈启字、孙克俭、彭微香、朱熠。53
GB/T7127.2—2000

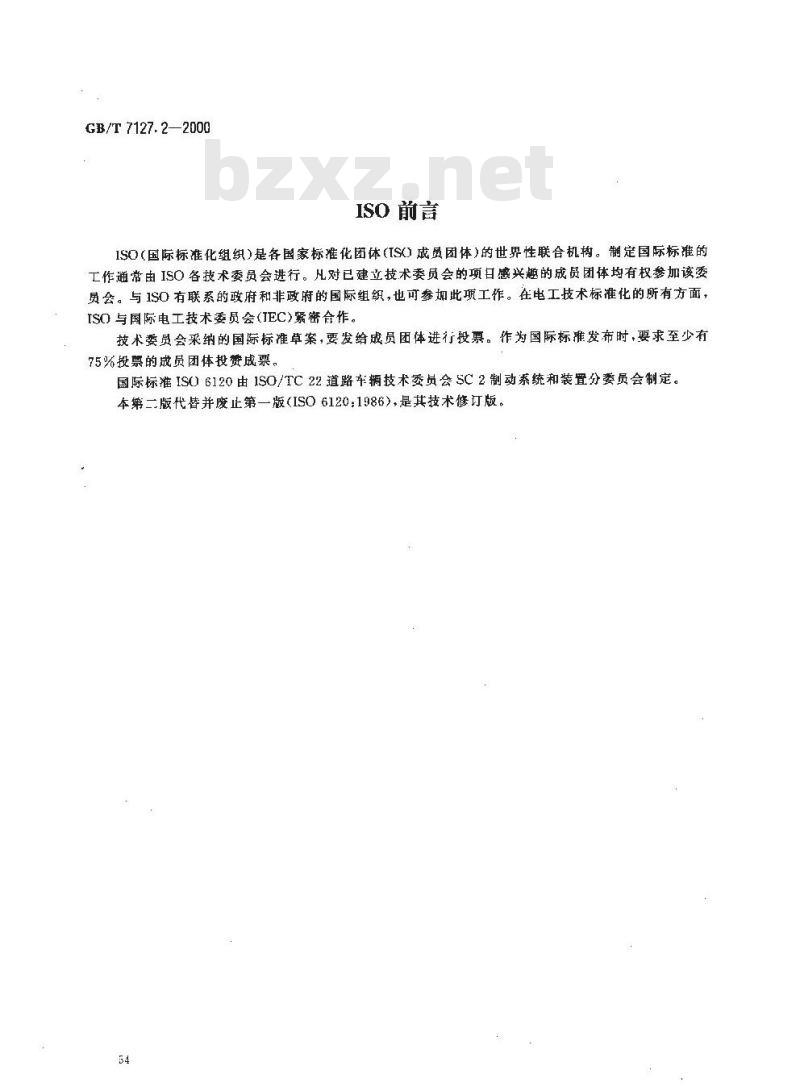

ISO前言
ISO（国际标准化组织）是各国家标准化团体（TS()）成员团体）的世界性联合机构。制定国际标准的工作通常由ISO各技术委员会进行。对已建立技术委员会的项日感兴趣的成员团体均有权参加该委员会。与1SO有联系的政府和非政府的国际组织，也可参如此项工作。在电工技术标准化的所有方面，ISO与国际电工技术委员会(TEC)紧密合作。技术委员会采纳的国际标准草案，要发给成员团体进行投票。作为国际标准发布时，要求至少有75%投票的成员团体投费成票。
国际标准ISO6120由1SO/TC22道路车辆技术委员会SC2制动系统和装置分委员会制定。本第二版代替并废止第一版（ISO6120：1986），是其技术修订版。54
1范围

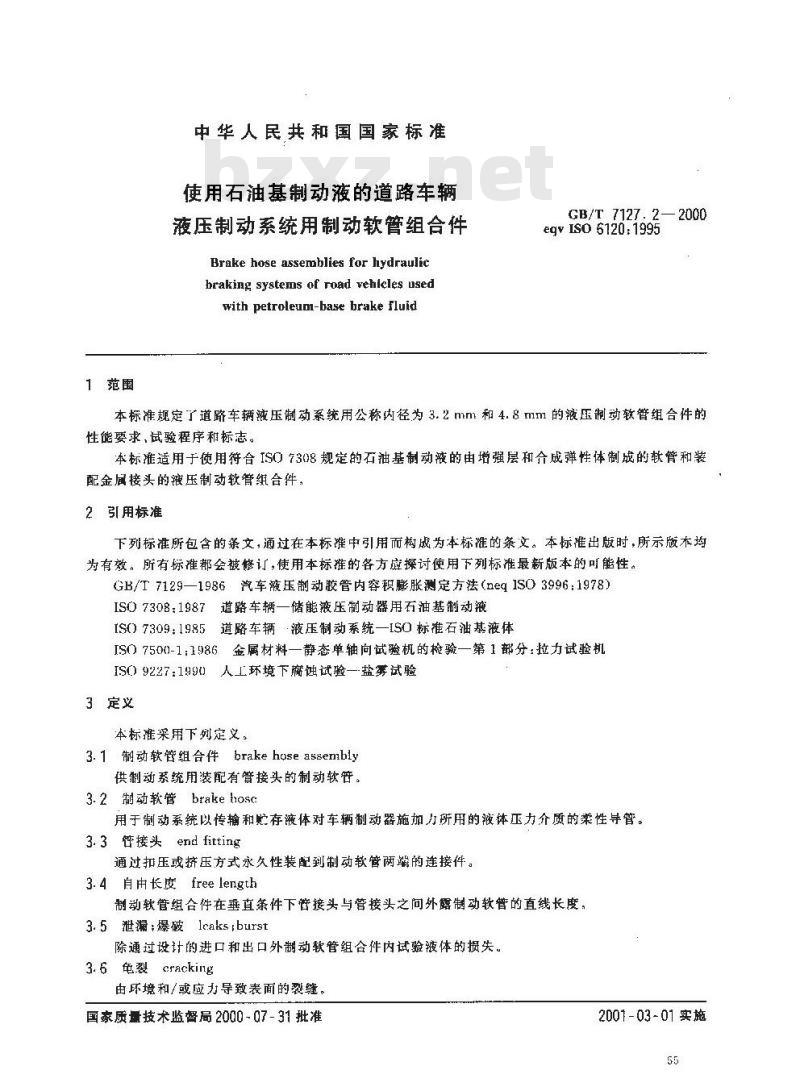

中华人民共和国国家标准
使用石油基制动液的道路车鞭
液压制动系统用制动软管组合件Brake hose assemblies for hydraulicbraking systemns of road vehieles usedwith petroleum-base brake fluidGB/T7127.2—2000
eqvISO 6120.1995
本标准规定了道路车辆液压制动系统用公称内径为3.2mm和4.8mm的液压制动软管组合件的性能要求，试验程序和标志。
本标准适用于使用符合ISO7308规定的石油基制动液的由增强层和合成弹性体制成的软臂和装配金属接头的液压制动软管组合件，2引用标准
下列标准所包含的条文，通过在本标准中引用而树成为本标准的条文。本标准出版时，所示版本均为有效。所有标准会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T7129—1986汽车液压制动胶管内容积膨胀测定方法（neq1S0O3996：1978）ISO7308：1987道路车辆一储能液压制动器用石油基制动液IS0）7309：1985道路车辆液压制动系统一ISO标准石油基液体IS07500-1：1986金属材料一静态单轴向试验机的检验一第1部分：拉力试验机IS0) 9227:199U人上环境下腐蚀试验—盐雾试验3定义
本标准采用下列定义。
3. 1 制动软管组合件 brake hose assembly供制动系统用装配有管接头的制动软管。3.2 制动软管brake hosc
用于制动系统以传输和贮存液体对车辆制动器施加力所用的液体压力介质的柔性导管。3.3接头endfitting
通过扣压或挤压方式永久性装配到制动软管两鞘的连接件。3.4自由长度freelength
制动软管组合件在垂直条件下管接头与管接头之问外露制动软管的直线长度，3. 5泄漏;爆破lcaks burst
除通过设计的进口和出口外制动软管组合件内试验液体的损失。3.6免裂cracking
由环境和/或应力导致表面的裂缝。国质量技术监督局2000-07-31批准2001-03-01实施
4结构

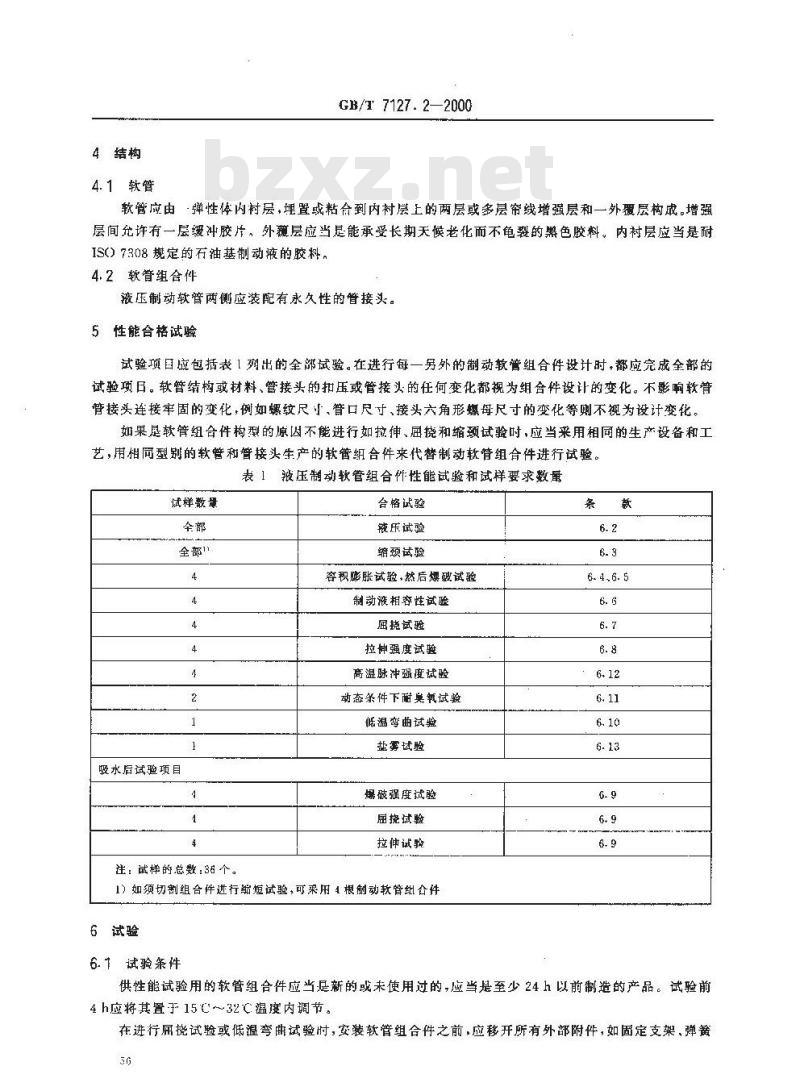

4.1软管
GB/T7127.2—2000
软管应由弹性体内衬层，埋置或粘合到内衬层上的两层或多层帘线增强层和一外覆层构成。增强层间允许有一层缓冲胶片，外覆层应当是能承受长期天候老化而不龟裂的黑色胶料。内衬层应当是耐IS()7308规定的石油基制动液的胶料,4.2软管组合件
液压制动软管两侧应装配有永久性的管接头。5性能合格试验
试验项国应包括表1列出的全部试验。在进行每一另外的制动软管组合件设计时，都应完成全部的试验项日。软管结构或材料、管接头的扣压或管接头的任何变化都视为组合件设计的变化。不影响软管管接头连接牢固的变化，例如螺纹尺寸、管口尺寸、接头六角形螺每尺寸的变化等则不视为设计变化。如果是软管组合件构型的原因不能进行如拉伸、屈挠和缩颈试验时，应当采用相同的生产设备和工艺，用相向型别的软管和普接头生产的软管组合件来代替制动软管组合件进行试验。表1羧压制动软管组合性能试验和试样要求数量试样数量
全部1
吸水后试验项目
注：试样的总数:36 个。
台格试验
液压试验
缩颈试验
容积膨胀试验，然后燥破试验
制动液相容性试验
屈挑试验
拉神强度试验
高温脉冲强度试验
动态条件下耐奠氧试验
低温弯曲试验
盐雾试验
爆破强度试验
屈挠试验
拉伸试验
1）如须切割组合件进行缩短试验，可采用1根制动软管组合件6试验
6.1试验条件
6- 4.6. 5
供性能试验用的软管组合件应当是新的或未使用过的，应当是至少24h以前制造的产品。试验前4h应将其置于15℃～32℃温度内调节。在进行挠试验或低温弯曲试验时，安装软管组合件之前，应移开所有外部附件，如固定支架、弹簧56
GB/T 7127. 2--2000

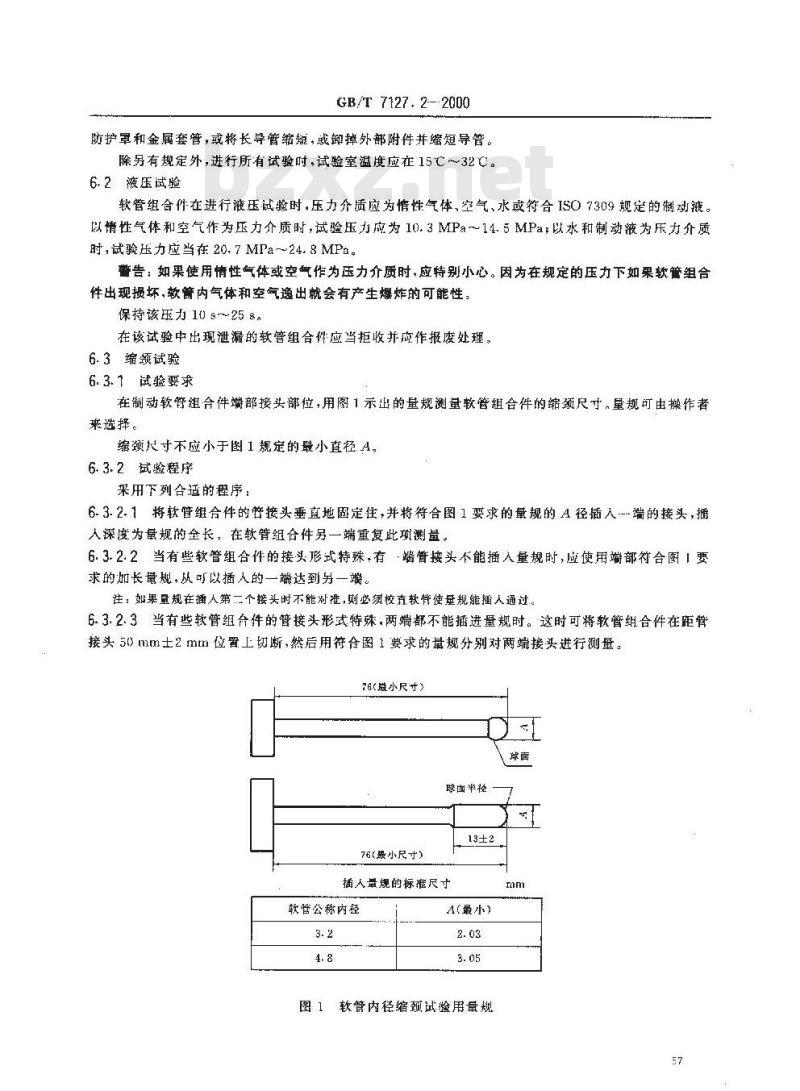

防护罩和金属套管，或将长导管缩短，或卸掉外部附件井并缩短导管。除另有规定外，进行所有试验时，试验室温度应在15℃～32℃。6.2液压试验
软管组合件在进行液压试验时，压力介质应为情性气体，空气、水或符合ISO7309规定的制动液。以性气体和空气作为压力介质时，试验压力应为10.3MPa~～14.5MPa以水和制动液为压力介质时，试验压力应当在20.7MPa～24.8MPa。警告：如果使用情性气体或空气作为压力介质时，应特别小心。因为在规定的压力下如果软管组合件出现损坏，软首内气体和空气逸出就会有产生爆炸的可能性：保持该压力10s~258
在该试验中出现泄漏的软管组合件应当拒收并应作报废处理，6.3缩颈试验
6.3. 1试验要求
在制动软管组合件端部接头部位，用图1示出的量规测量软管组合件的缩颈尺寸，量规可由操作者来选择。
缩颈尺寸不应小于图1规定的最小直径A。6.3.2试验程序
采用下列合适的程序：
6.32.1将软管组合件的替接头垂直地固定住，并将符合图1要求的量规的A径插入端的接头，插人深度为规的全长，在软管组合件另一端重复此项测量，6.3.2.2当有些软管组合件的接头形式特殊，有端管接头不能插入量规时，应使用端部符合图1要求的加长量规，从叮以插人的一端达到另一端。注：如果量规在播人第二个接头时不能对准，则必须校直软肾使量规能插人通过。6.3.2.3当有些软管组合件的管接头形式特殊.两端都不能插进量规时。这时可将软管组合件在距管接头5>mm士2mm位置上切断，然后用符合图1要求的量规分别对两端接头进行测量。76（联小尺寸）
球面半径
76（最小尺寸）
插人量规的标准尺寸
软管公称内径
A(最小）
图1软管内径缩颈试验用量规
6.4膨胀试验
GB/T7127.2—2000
按照GB/T71291规定进行试验，软管组合件的最大胀值不应超过表2的规定。其试验压力为6.9 MPa 和 10. 3 MPa，试验介质为无添加剂,无气泡的水或制动被。表2软管自由长度时的最人膨胀量试验压力
较管公称内径
6.5爆破强度试验
6.5.1试验要求
正常膨涨
cm°/m
正常带膨涨
低腰胀
用完成内容积膨胀试验后的试样进行试验时，每根软管组合件试样应能承受住表3所规定的试验压力(2 min)和最小爆压力。
表3试验压力和最低爆破压力
较管公称内径,mm
6.5.2试验设备
试验压力,MPa
最小爆被压力,MPa
试验设备由一适宜的压力系统组成，在该系统中，软管组合件应以能控制和计量流体压力的方式进行连接，以手动或动力驱动的泵，或者贮减罐系统获得所需的压力，应当用压力表进行测量。从安全方面考愿，在加压前，应使软管组介件充满水或制动液并使里面所有空气经排气阀排出。应以172.5MPa/min土69MPa/min的速率施加表3所示的压力。因为这类软管组合件要承受表3所示的最小爆破压力，所以所选用的管线，开关以及连接件要安全牢固，应适合于高压环境工作。6.5.3试验程序
将软管试样连接到压力系统注满水或制动液，排出所有空气，探动软管有助于气泡排出。按照6.5.2规定的速率施加27.6MPa.13MPa的试验压力并保持120s-1s。在该试验压力周期结束时，以172.5MPa土69MPa/min的速率升压真至软管爆破。从校准压力表上读取最大压力，读数精确至0.69 MPa，并记录下此读数作为软管组合件的爆破强度。6.6制动液的相容性
6.6.1试验要求
当软管组合件注满符合ISO7309规定的相容的石油基制动液，承受120℃+℃温度经70h～72h后，软管组合件应满足6.3.1规定的缩颈试验要求。然后软管组合件应承受27.6MPa的压力，承压时间120s-ios之后继续升压直至软管组合件爆破，最小爆破压力不应低于34.5MPa。6.6.2准备
6.6.2.1向容积0.5L的蓄液箱充注100mL符合IS)7309规定的1SO标准石油基制动液，在储液采用说明：
1二在ISO3996中，未引用方法标准，而是将方法内容直接写人正文。58
GB/T7127.2—2000
水箱的下面安装一根软管组合件或可安装多根软管组合件的歧管（见图2）6.6.2.2向软管组合件充注满符合ISO7309规定的ISO标准石油基制动液并密封住下端接头。6.6.3试验程序
6.6.3.1将软替组合件垂直效入烘箱。在120℃\℃下调节70h~72h，然后冷却至室温，调节30min士5 tmin。
6.6.3.2排空软管组合件内制动液，并布10min内，按6.3.1和6.3.2要求检验缩颈。6.6.3.3软组合件应当在3h内进行6.5.3规定的试验。盖子
管螺母或
其施合适
款管排空眉
涌益字封往
鳍液箱
钢普（铜焊到
储液箱）
试验较管
管帽或塞子
图2制动被相容性试验装置
6.7屈挠试验
6.71试验要求
任何一根自山长度符合表4规定的软管组合件试样，在囤挠试验机上试验的最低存命应为35h。6.7.2 试验设备
试验设备（见图3)由转动部分和固定部分组成。转动部分为可动水平杆及通过轴承垂直安装在可动水平杆两端的转盘，转盘的中心与轴承的中心相距100mm；固定部分为可调的非动水平杆，该水平杆平行于和转盘中心在同一求平面内的可动水平杆。两个水平杆上都装有可平行安装软管组合件的若下个接头。转盘以800r/min十10r/min的速率转，因此固定在可动水平杆上的软管端部也以此速率转动，形成直径为203.2mm士0.25mm的圆形轨迹，面软管的另一端则固定不动。封可动水平杆上的接头，而非动水平杆上的接头与和液压源相接的歧管是连通的。应采用个控制开关，以便因软管损采用说明：
1该表为IS0 G120图5的图注。
GB/T 7127.2—2000
坏而液压下降时使试验装置停车。另外还应配置一个记录时间的指示器。6.7. 3试验程序
6.7.3.1将567g士3g的重物系在组合件下端使其垂直，用一游标卡尺或类似量尺测量每根软管组合件的自由长度，记录两端接头之间的长度，精确到0.5mm。6.7.3.2给非动水平杆安装可单独调节每根软管组合件长度的装置.在安装到屏挑试验机（见图3)上时，每根软管组合件的投影长度应小于图4所示的松弛时软管组合件自由长度，其松驰盘见表4，由于屈挑试验结果对设定长度时产生的误差非常灵敏，因此该屈挠试验机上每根软管组合件的投影长度应当在规定的限定范围内。取垂直于可动水平杆的投影长度。#203.2±0.25
图3属挠试验装置
6.7.3.3把软管维合件安装在试验机上不应有任何扭曲，施加压力值1.55MPa的水或制动液压力，并打开所有软管及通道排出气泡，开动电机，可动水平杆转动，记录试验的持续时间。定期检查旋转速率。
因泄漏引起压力下降说明软管组合件损环，应终止试验259
轻费长度
图4届挠试验松弛调整器
6.8拉伸强度试验
6.8.1试验要求
所有软管合件应承受表5规定的最小负荷的拉伸试验而软管和管接头不应出现拔脱或损坏。60
6. 8. 2 试验装置
GB/T 7127. 2- 2000
拉伸试验装置应符合ISO7500-1要求并具有4.5kN的负荷能力。该装置应装有一个能记录试验结束时总拉力的记录仪。试样的安装应保证软管和管接头的中心线与装置的拉力方向一致6. 8. 3试验程序
将软管组合件安装在试验装置.：，然后以表5给定的速度施加持续增加的拉伸负荷直至损坏时为止。记录软管组合件损坏时的总负荷和损坏的形状，表4．软誉白由长度和屈挠试验松弛盘软管公称内径
软管公称内径.mm
3. 2 或 4. 8
6.9吸水性试验
6. 9. 1 试验要求
自由长度L
200≤1400
4001480
4801600
250≤1≤400
拉伸分离速度和最小负荷
控伸分离逆度,mm/min
软管松独量
44.15±0.4
31.75±0. 4
19. 05= 0. 4
25. 4±0. 4
最小负荷,N
浸水后的每根软管组合件应能满足爆破强度（见6.5.1）、挠（见6.7.1)和拉伸强度（见6.8.1)的所有要求，以此表明制动软管组合件无老化现象。6.9.2试验程序
6.9.2.1将经过完全密封的软管组合件浸人85C±2℃的热水单70h~72h，6.9.2.2将软管组合件从水里取出后，在10min内进行拉伸强度和爆破强度试验；软管组合件从水里取出后,在 10 min～30 min 内进行屈挠试验。6.10低温李曲试验
6. 10. 1 试验要求
目视检查，软管外覆层不应出现免裂或裂纹，6. 10. 2试验装臀
该试验装置为芯轴.软管内径为3.2mm时，芯轴直径为76.2mm*mm；软管内径为4.8mm时，芯轴直径为88.9mmmm。
6.10.3试验程序
6.10.3.1将平直状态的软管连同6.10.2规定的芯轴在—45C～--48℃温度下调书70h~72.h。然后仍在此溫度下，将软管在3s~～5内均勾地绕在芯轴上，至少弯曲到180°6.10.3.2月视检查制动软管的外覆层是否出现免裂或裂纹。6.11动态条下耐良氧试验
6.11.1试验要求
在最为苛刻的应力条件下，目视检查软管的外覆爱层，不应出现免裂或裂纹，带箍部位或带箍附近的部位可忽略不计。
6-11.2 试验装置
试验装置示于图5。
6.11.3准备
GB/T 7127. 2--2000bzxZ.net
在试验开始前,软替组合件试样应在无应力条件下于 27℃士6℃的温度下至少预调节 24 h。6. 11.4 试验程序
6. 11. 4. 1 将软管组合件装配到动态奥氧试验机上,并应满足图 5 所示的相应位置和弯曲参数。将长度为 218 mm士3 mm的软管组合件牢固地插入在美氧试验机上定位销直至软管组合件接触到定位销底部时为止，用带箍将软管组合件牢固地固定在定位销上。6.11.4.2将试验机和软管组合件放置到含有臭氧和空气稳定混合气体的臭氧箱里。奥氧分压为100 mPa士10 mPa(每亿万份体积的空气中含 100土10 份臭氧)。臭氧箱内空气温度应为 40℃士3 ℃。6. 11. 4. 3当臭氧箱内达到规定的臭氧浓度并且在试验机放人真氧箱的时间不超过 1 h 的时候,开始进行屈挠试验。届挠速率应为 0. 3 Hz士0. 05 Hz,届挠行程应为 76 mm土2. 5 mm.届挠试验的时间应为48htth.
6.11.4.4检查软管组合件外覆层的龟裂情况。软管长度
218±3
6.12高温脉冲强度试验
6. 12. 1 试验要求
76.2±2. 5
（位移）
图5臭氧强度试验装置
在承受150次脉冲无泄漏之后，制动软管组合件应在27.6MPa压力下保持2min，而不出现泄漏，也不应在小于 34. 5 MPa 压力下出现爆破。6. 12. 2 试验装置
6. 12. 2. 1 压力循环装置应能施加 11 MPa 压力,并应能自动控制加压/泄压周期。6- 12.2. 2
·个具有合适的恒温控制装置的加热系统，并能保持143℃士3C温度的隔热循环空气烘6.12.2.3试验压力和爆破强度试验装置应当符合按6.5.2要求。6.12.3试验程序
6.12.3.1将软管组合件连接到能产生 0~11 MPa 压力的循环装置上。6.12.3.2将压力循环装置和软管组合件注满符合IS07309规定的标准石油基制动液，并排出空气。6.12.3.3将软管组合件放置在空气循环烘箱内并在30min内使烘箱温度达到143C士3℃。6.12.3.4向软管组合件施加11MPa+0\MPa的循环内压，时间60s士6s，然后降至0MPa,时间60 士6s。应当在25内达到规定的压力(0MPa至11MPa,11MPa至0MPa）。组合件的压力循环应至少进行150次。
6.12.3.5从烘箱中取出软管组合件，从装置上卸下软管组合件井排出被体。在室温空气中冷却软管组合件，时间至少为45min。
GB/T 7127.22000
6.12.3.6按6.5规定对软管组合件进行试验压力和爆破压力试验。6. 13盐雾试验
6.13. 1试验要求
经24h暴露试验后，软管管接头试样不应出现金属腐蚀，端部接头部位，由于扣压或打标志而造成保护涂层的破坏，可不考魔蚀要求。黄铜管接头由于具有较强的耐腐蚀性，所以不需要进行盐雾试验。6.13.2试验装置
使用符合TSO 9227:1990规定的试验装置。盘雾试验箱应当能够达到：a）构件材料不受盐雾腐蚀的腐蚀：b)软管组合件支撑或悬挂要与垂直线成15°~~30°(见图 6),并应与水平通过试验箱的盐雾流动方向平行，在同一垂直平商上：
c）软管组合件不应接触任何金属材料或吸油的材料；d）从软管组合件落下的冷凝液不得再返向到液箱重新募化；e）任何来源的冷凝液都不得落到软臂组合件！,或者落到液体收集器中，）来自喷嘴的盐雾不能直接喷在软管组合件上，6.13.3推备
6.13.3. 7塞住每根软替组合件的端部接头。6.13. 3.2用质量(5士1)份的氯化钠与 95 份的蒸罐水混合成缺溶液，要采用基本不含镍和铜的氧化钠，其中下组分碘化钠的含量不超过0.1%（m/m），总杂质含量不超过0.3%（m/m）。要保证盐液在募化前无悬浮固体。
6.13.3.3在35℃±C温度下雾化后，要保证收集到的溶液pH值在6.5～7.2之间，在25℃+3℃温度下测定pH值
6.13.3.4供给喷嘴68.9kPa～172.4kPa的压缩空气，喷嘴要清洁无油污无灰尘。6. 13. 4试验程序
6.13. 4. 1软管组合件进行连续 24 h+! min1SO 9227 规定的盐雾试验。6.13.4.2调节混合溶液使每个收集器每80cm的水平收集面每小时能收集到1mL2mL游液，6.13.4. 3保持曝露区域的温度为35℃主2℃。6.13.4.4试验结束后，轻轻清洗或将软管组合件浸在流动的不超过37C的干净水中，除去其表面的盐垢,然后在空气中T燥2 min。
6.13.4.5检验管接头金属的腐蚀情况并记录结果。垂直线
垂直平面
波动方间
图6盐寡试验中软替组合件的位置7标识和标志
7.1制动软管
软管组合件
7.1.1彩色标志线的标识
GB/T 7127. 2-2000
每个软管制造厂可在软管结构中用一条或几条彩色标志线作为标识，也可以用软管外覆层上的凸起花纹或打印(文体的)标记来代替彩色标志线。7.1.2软管标志
7.1.2.1每根软管位在平行于较管纵轴的两侧应至少有两条宽度不小于1. 6 mm的清晰的缘色的标识带1i。其中，一条可用 7.1.2. 2规定的条款隔开,另一条可用制造厂选定的内穿隔开。7.1.2.2每根软管应用除绿色之外的一种颜色打印上标志，从一个标志符号的末端到下一个标志符号始端的距离不应大于 150 mm;用至少3.2 mm高的夫写字母(字符)和数字标志出下列内容：a）本国家标准编号：
b）代表软管制造厂的标识(见7.1.1);c）用数字表示的制造的年，月、日或年和月（例如：1999-12-26表示1999年12月26日制造）；d）以mm表示的软管的内径（例如：3.2mm)：e）“\HRIHM\表示软管是正常膨胀的液压软管，或者“HI.LHM\,表示软管是低膨胀的液压软管（见表2）。
注： LMH 表示石油基液压制动液。7.2制动软管组合件
7.2.1每--软管制厂制造的制动软管组合件可以按7.2.2规定的方法在环绕软管组合件带箍上标志，也可以按7.2.3规定的方法按制造厂的选择在制动软管端部接头上打上标志。7.2.2软管组合件带箍上应以至少 3. 2 mm高的印体大写字母、数字或符导蚀刻、压刻或打印出下列内睿：
a）本国家标雅编号：
b）制造广厂名或商标（见7.2.1)。了.2.3至少要在一端管接头上，接制造厂的选择，以蚀刻,压刻或打印方式，接7.2，2b)规定标志出至少1.6 mm高的软管组合件制适厂标记。采用说明：
1] 根据ISO 3996 规定,便用非石油液压油的软管的标识条不用绿色。64
