【国家标准(GB)】 电气技术用文件的编制 第2部分:功能性简图

GB/T 6988.2-1997

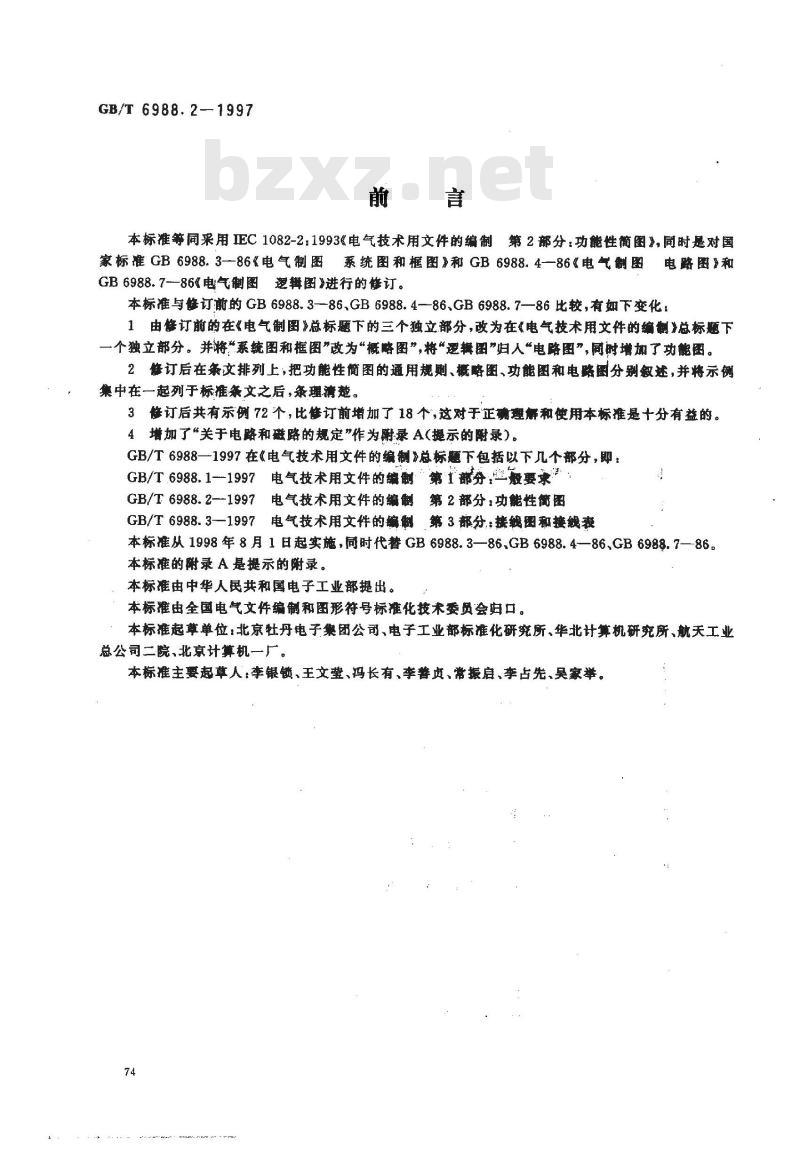

本标准等同采用IEC1082-2:1993《电气技术用文件的编制第2部分：功能性简图》，同时是对国家标准GB6988.3-86《电气制图系统图和框图》和GB6988.4-86《电气制图电路图》和
GB 6988.7--86 电气制图逻辑图》进行的修订。本标准与修订前的GB6988.3—86、GB6988.4—86、GB6988.7—86比较，有如下变化：1由修订前的在《电气制图》总标题下的三个独立部分，改为在《电气技术用文件的编制》总标题下“个独立部分。并将“系统图和框图”改为“概略图”,将“逻辑图”归人“电路图”，同时增加了功能图。2修订后在条文排列上，把功能性简图的通用规则、概略图、功能图和电略图分别叙述，并将示例集中在一起列于标准条文之后，条理清楚。3修订后共有示例72个，比修订前增加了18个，这对于正确理解和使用本标准是十分有益的。4增加了“关于电路和磁路的规定”作为附录A（提示的附录）。GB/T6988—1997在《电气技术用文件的编制》总标题下包括以下几个部分，即：GB/T.6988.1-1997电气技术用文件的编制第1部分，般要求GB/T6988.2—1997电气技术用文件的编第2部分：功能性简图GB/T 6988.31997电气技术用文件的编制第3部分：携线图和接线表本标准从1998年8月1日起实施，同时代替GB6988.3—86.GB6988.4—86、GB6988.7—86。本标准的附录A是提示的附录。
本标准由中华人民共和国电子工业部提出。本标准由全国电气文件编制和图形符号标准化技术委员会归口。本标准起草单位：北京牡丹电子集团公司、电子工业部标准化研究所、华北计算机研究所、航天工业总公司二院、北京计算机一厂。本标准主要起草人：李银锁、王文莹、玛长有、李警贞、常振启、李占先、吴家举。74
GB/T6988.2—1997

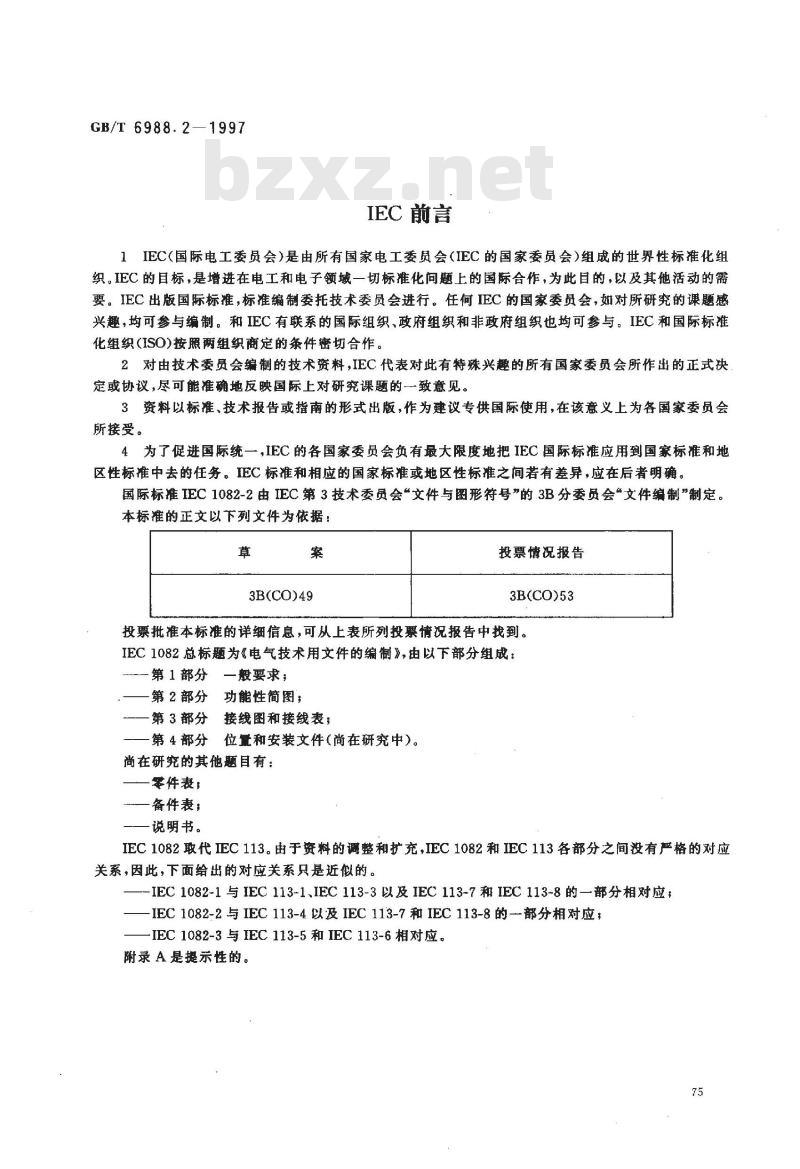

IEC 前言
1IEC（国际电工委员会）是由所有国家电工委员会（IEC的国家委员会）组成的世界性标准化组织。IEC的目标，是增进在电工和电子领域一切标准化问题上的国际合作，为此目的，以及其他活动的需要。IEC出版国际标准，标准编制委托技术委员会进行。任何IEC的国家委员会，如对所研究的课题感兴趣，均可参与编制。和IEC有联系的国际组织、政府组织和非政府组织也均可参与。IEC和国际标准化组织(ISO)按照两组织商定的条件密切合作。2对由技术委员会编制的技术资料，IEC代表对此有特殊兴趣的所有国家委员会所作出的正式决定或协议，尽可能准确地反映国际上对研究课题的一致意见。3资料以标准、技术报告或指南的形式出版，作为建议专供国际使用，在该意义上为各国家委员会所接受。
4为了促进国际统一，IEC的各国家委员会负有最大限度地把IEC国际标准应用到国家标准和地区性标准中去的任务。IEC标准和相应的国家标准或地区性标准之间若有差异，应在后者明确。国际标准IEC1082-2由IEC第3技术委员会“文件与图形符号”的3B分委员会文件编制”制定。本标准的正文以下列文件为依据：草
3B(CO)49
投票情况报告
3B(CO)53
投票批准本标准的详细信息，可从上表所列投票情况报告中找到。IEC1082总标题为《电气技术用文件的编制》，由以下部分组成：第1部分
一般要求；
第2部分
、功能性简图；
接线图和接线表；
第3部分
位竟和安装文件（尚在研究中）。第4部分
尚在研究的其他题目有：
零件表，
备件表；
说明书。
IEC1082取代IEC113。由于资料的调整和扩充,IEC1082和IEC113各部分之间没有严格的对应关系，因此，下面给出的对应关系只是近似的。-IEC1082-1与IEC113-1、IEC113-3以及IEC113-7和IEC113-8的—部分相对应；IEC1082-2与IEC113-4以及IEC113-7和IEC113-8的一部分相对应；IEC1082-3与IEC113-5和IEC113-6相对应。附录A是提示性的。
1总则
1.1范围

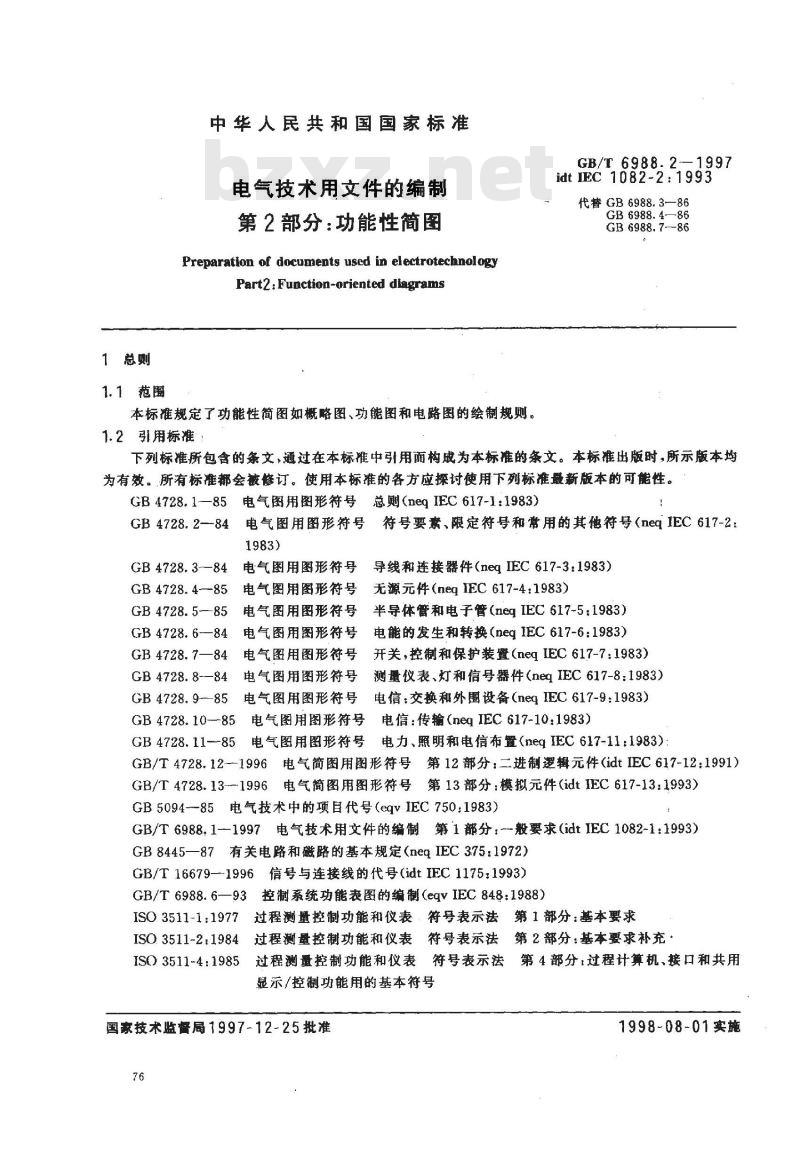

中华人民共和国国家标准
电气技术用文件的编制
第2部分：功能性简图
Preparation of documents used in electrotechnologyPart2: Function-oriented diagrams本标准规定了功能性简图如概略图、功能图和电路图的绘制规则。1.2引用标准
GB/T 6988.2—1997
idtIEc 1082-2:1993
代替 GB 6988.3—86
GB 6988. 4—86
GB 6988. 7--86
下列标准所包含的条文，通过在本标准中引用雨构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订。使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4728.185电气图用图形符号总则（neqIEC617-1:1983）GB4728.2—84电气图用图形符号符号要素、限定符号和常用的其他符号（neqIEC617-2：1983)
GB4728.3-84电气图用图形符号
GB4728.4—85电气图用图形符号GB4728.5—85电气图用图形符号GB4728.6—84电气图用图形符号GB4728.7—84电气图用图形符号导线和连接器件（neqIEC617-3：1983）无源元件（neqIEC617-4：1983）半导体管和电子管（negIEC617-5：1983）电能的发生和转换（negIEC617-6：1983）开关，控制和保护装置（negIEC617-7：1983）GB4728.8-—84电气图用图形符号测量仪表、灯和信号器件（neqIEC617-8：1983）GB4728.9--85电气图用图形符号GB4728.10-85电气图用图形符号GB 4728. 11--85
电信：交换和外围设备（neqIEC617-9：1983）电信：传输(neq IEC 617-10:1983)电力、照明和电信布置（neqIEC617-11：1983）：电气图用图形符号
GB/T4728.12--1996电气简图用图形符号第12部分二进制逻辑元件（idtIEC617-12：1991）GB/T4728.13--1996电气简图用图形符号第13部分：模拟元件（idtIEC617-13：1993）GB5094-85电气技术中的项目代号（eqvIEC750：1983）GB/T6988.1-1997电气技术用文件的编制第1部分：-般要求idtIEC1082-1：1993）有关电路和磁路的基本规定（negIEC375:：1972）GB 8445—87
GB/T16679--1996信号与连接线的代号（idtIEC1175：1993)GB/T6988.6—93控制系统功能表图的编制（eqvIEC848:1988）ISO 3511-1:1977i
过程测量控制功能和仪表：符号表示法第1部分：基本要求ISO 3511-2:1984
过程测量控制功能和仪表符号表示法第2部分：基本要求补充·过程测量控制功能和仪表符号表示法第4部分：过程计算机、接口和共用ISO3511-4:1985
显示/控制功能用的基本符号
国家技术监督局1997-12-25批准76
1998-08-01实施

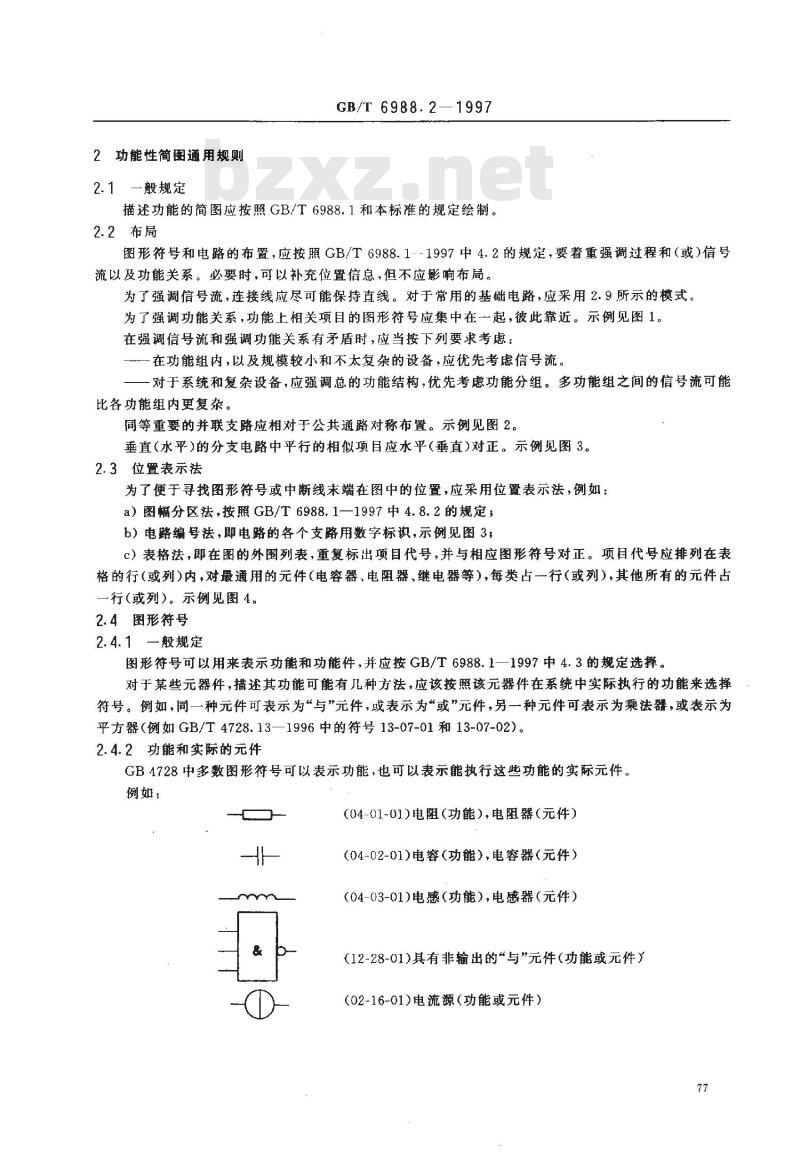

2功能性简图通用规则
一般规定
GB/T 6988.2—1997
描述功能的简图应按照GB/T6988.1和本标准的规定绘制。2.2布局
图形符号和电路的布置，应按照GB/T6988.1---1997中4.2的规定，要着重强调过程和（或）信号流以及功能关系。必要时，可以补充位置信息，但不应影响布局。为了强调信号流，连接线应尽可能保持直线。对于常用的基础电路，应采用2.9所示的模式。为了强调功能关系，功能上相关项目的图形符号应集中在一起，彼此靠近。示例见图1。在强调信号流和强调功能关系有矛盾时，应当按下列要求考虑：在功能组内，以及规模较小和不太复杂的设备，应优先考虑信号流。对于系统和复杂设备，应强调总的功能结构，优先考虑功能分组。多功能组之间的信号流可能比各功能组内更复杂。
同等重要的并联支路应相对于公共通路对称布置。示例见图2。垂直(水平)的分支电路中平行的相似项目应水平(垂直)对正。示例见图3。2.3位置表示法
为了便于寻找图形符号或中断线末端在图中的位置，应采用位置表示法，例如：a）图幅分区法，按照GB/T6988.1—1997中4.8.2的规定，b）电路编号法，即电路的各个支路用数字标识，示例见图3，c）表格法，即在图的外围列表，重复标出项目代号，并与相应图形符号对正。项目代号应排列在表格的行（或列)内，对最通用的元件（电容器、电阻器、继电器等），每类占一行（或列），其他所有的元件占一行（或列）。示例见图4。
2.4图形符号
2.4.1一般规定
图形符号可以用来表示功能和功能件，并应按GB/T6988.1—1997中4.3的规定选摔。对于某些元器件，描述其功能可能有几种方法，应该按照该元器件在系统中实际执行的功能来选择符号。例如，同一种元件可表示为“与”元件，或表示为“或”元件，另一种元件可表示为乘法器，或表示为平方器（例如GB/T4728.13—1996中的符号13-07-01和13-07-02）。2.4.2功能和实际的元件
GB1728中多数图形符号可以表示功能，也可以表示能执行这些功能的实际元件。例如：
（04-01-01)电阻（功能），电阻器（元件）T
（04-02-01)电容（功能），电容器（元件）（04-03-01)电感（功能），电感器（元件）（12-28-01）具有非输出的“与元件（功能或元件）（02-16-01)电流源（功能或元件）77
GB/T 6988.21997

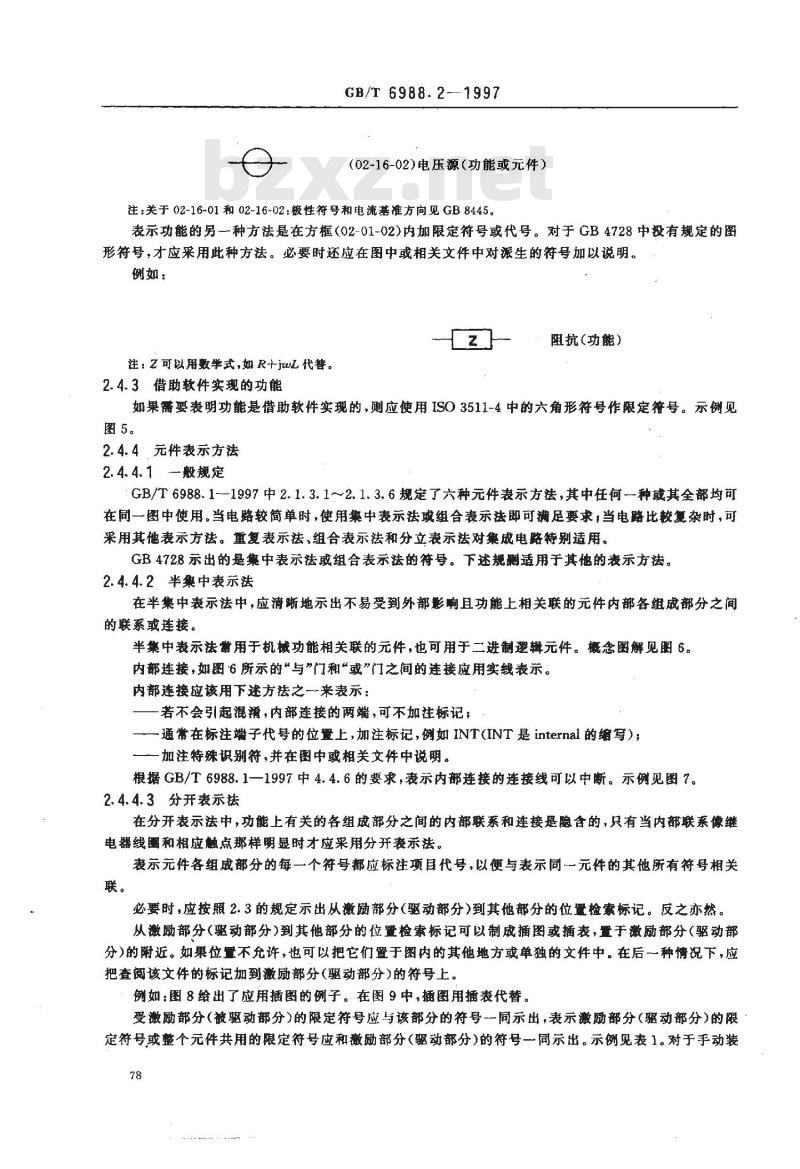

（02-16-02）电压源（功能或元件）注：关于02-16-01和02-16-02：极性符号和电流基准方向见GB8445。表示功能的另一种方法是在方框（02-01-02)内加限定符号或代号。对于GB4728中没有规定的图形符号，才应采用此种方法。必要时还应在图中或相关文件中对派生的符号加以说明。例如：
注：Z可以用数学式，如R+ituL代替。2.4.3借助软件实现的功能
阻抗(功能)
如果需要表明功能是借助软件实现的，则应使用ISO3511-4中的六角形符号作限定号。示例见图5。
2.4.4，元件表示方法
2.4.4.1一般规定
GB/T6988.1-1997中2.1.3.12.1.3.6规定了六种元件表示方法，其中任何-种或其全部均可在同一图中使用。当电路较简单时，使用集中表示法或组合表示法即可满足要求，当电路比较复杂时，可采用其他表示方法。重复表示法、组合表示法和分立表示法对集成电路特别适用。GB4728示出的是集中表示法或组合表示法的符号。下述规测适用于其他的表示方法。2.4.4.2半集中表示法
在半集中表示法中，应清断地示出不易受到外部影响且功能上相关联的元件内部各组成部分之间的联系或连接。
半集中表示法前用于机械功能相关联的元件，也可用于二进制逻辑元件。概念图解见图6。内部连接，如图6所示的“与”门和“或”门之间的连接应用实线表示。内部连接应该用下述方法之一来表示：一若不会引起混滑，内部连接的两端，可不加注标记，-通常在标注端子代号的位置上，加注标记，例如 INT(INT是 internal 的缩写)；一加注特殊识别符，并在图中或相关文件中说明。根据GB/T6988.1—1997中4.4.6的要求，表示内部连接的连接线可以中断。示例见图7。2.4.4.3分开表示法
在分开表示法中，功能上有关的各组成部分之间的内部联系和连接是隐含的，只有当内部联系像继电器线围和相应触点那样明显时才应采用分开表示法。表示元件各组成部分的每一个符号都应标注项目代号，以便与表示同一一元件的其他所有符号相关联。
必要时，应按照2.3的规定示出从激励部分（驱动部分）到其他部分的位置检索标记。反之亦然。从激励部分（驱动部分）到其他部分的位置检索标记可以制成插图或插表，置于激励部分（驱动部分)的附近。如果位置不允许，也可以把它们置于图内的其他地方或单独的文件中。在后一种情况下，应把查阅该文件的标记加到激励部分(驱动部分）的符号上。例如：图8给出了应用插图的例子。在图9中，插图用插表代替。受激励部分（被驱动部分）的限定符号应与该部分的符号一一同示出，表示激励部分（驱动部分）的限定符号或整个元件共用的限定符号应和激励部分（驱动部分)的符号一同示出。示例见表1。对于手动装78
GB/T 6988.2-1997
置，也可采用简化重复表示法（见2.4.4.4）。示例见图10。2.4.4.4重复表示法
在重复表示法中，元件中每个具有独立功能的组成部分在几处用集中表示法示出，而每一处只部分连接。图中多次出现的同一端子都应标注端子代号，但连接只需在一处示出。如果能表达清楚，连接线或其他连接标记也可以全部示出。简化方法见GB/T6988.1—1997的4.6.4，见图10。如果需要标识重复的信息，可把重复的端子代号加括号，或使用特殊的识别符，在图中加以说明。2.4.4.5分立表示法
元件中具有独立功能的各组成部分之间，如不存在连接1或联系，则这些组成部分的符号可以用分立表示法表示。表示元件组成部分的每个符号上应标注项目代号，以便与表示同一元件的其他符号相关联。
2.4.4.6几种表示方法的结合使用元件功能上独立的组成部分的两种表示法（组合或分立），可以和功能有关的组成部分的几种表示法（集中、半集中、分开和重复)之一结合使用。示例见表2。2.4.5组成部分可动的元件表示方法2.4.5.1工作状态
组成部分（如触点）可动的元件，应按照如下规定的位置或状态绘制：a）单一稳定状态的手动或机电元件，例如继电器、接触器、制动器和离合器在非激励或断电状态。在特定情况下，为了有助于对图的理解，也可以表示在激励或通电状态，但此时应在图中说明。b）断路器和隔离开关在断开(OFF)位置，对于有两个或多个稳定位置或状态的其他开关装置，可表示在其中任何一个位置或状态。必要时须在图中说明。C）标有断开（OFF)位置的多个稳定位置的手动控制开关在断开（OFF)位置。未标有断开(OFF)位置的控制开关在图中规定的位置。应急、备用、告警、测试等用途的手动控制开关，应表示在设备正常工作时所处的位置，或其他规定的位置。
d）由凸轮、变量（如位置、高度、速度、压力、温度等）控制的引导开关在图中规定的位置。2.4.5.2功能说明
对于功能复杂的手动控制开关，如需要理解功能，应在图中增加表图，见图11和GB4728.7。对于引导开关，应在其符号附近增加功能说明。该说明可以包含：表图，按图12和表3的示例绘制。在这些示例中，Y轴上的标记0\代表“触点断开”，“1”代表“触点闭合”。若不会引起混淆，这些标记可以省略；-驱动装置的符号，对于凸轮控制装置或类似的控制装置，表3所示的符号可以采用；一注释、代号或表格，示例见图13。2.4.6用触点符号表示半导体开关的方法用动合触点符号07-26-01或动断触点符号07-26-03所表示的半导体开关应按其初始状态即辅助电源已合的时刻绘制。
2.4.7触点符号的取向
为了与设定的动作方向一致，触点符号的取向应该是：当元件受激时，水平连接线的触点，动作向上；垂直连接线的触点，动作向右。当元件的完整符号中含有机械锁定、阻塞装置、延迟装置等符号，这一点特别重要。在触点排列复杂而无机锁定装置的电路中，当采用分开表示法时，为了图面布局清晰，减少连接线交叉，可以改变触点符号的取向。1）元件的各部分可以有公共的电源连接。79
07 26 - 01
GB/T 6988.2-1997
07—26--03
注：在GB4728.7--84中没有07-26-01和07-26-03，它悬IEC617-7新增加的符号。2.5电源电路的表示方法
满足元件供电要求的连接，在电路图中应示出，在其他简图中也可以示出。此种连接可以用图表示，也可以用表格或注释说明。示例见图14。电源线应在电路的各个支路的两侧示出，见图15；或者集中到一侧：上部或下部，见图16。根据GB/T6988.1—1997中的4.4.6，电源线也可以中断。示例见图17。方框符号上的电源线，一般绘制成与信号流成直角。示例见图18。这些方法也可以用在功能单元或结构单元内。示例见图17。当一个元件用两个或更多符号表示时，只在其中一个符号上示出电源连接。示例见图19。2.6电与非电组合电路的表示方法非电功能与电功能之间的关系应表示清楚。示例见图20。箭头一端的圆点表示电动机的运转方向和相应的电阻器滑动触点的运动方向相关联。2.7二进制逻辑电路的表示方法
2.7.1般规定
二进制逻辑元件和信息流的一般规则见GB/T4728.12。信号与连接线代号的规则见GB/T16679。2.7.2逻辑约定和逻辑极性表示法当用二进制逻辑元件符号表示硬件时，需要规定逻辑状态和表示状态的物理量值（逻辑电平）之间的关系，可以采取以下两种方法：a）采用逻辑非符号（12-07-01和12-07-02）。这种方法要求对图的全部或图的部分采用单-逻辑约定：正逻辑或负逻辑（见2.7.2.1）。b）采用逻辑极性表示法，即用逻辑极性符号的有或无来表示图中每个逻辑元件在其每个输人和输出端的（外部)逻辑电平和内部逻辑状态之间所对应的关系（见2.7.2.2)。有关“状态”和电平”的术语在GB/T4728.12—1996第3章中通过下图解作说明：内逻辑状态
外逻辑状态驳逻辑电平
外部遵辑状态或逻辑电平
注：不同的逆辑约定可用于同一张图的不同部位，例如相反技术（contrasting technologies）间接口的两边，适用于每一部位的约定应明确示出，每一种约定的图区也应明确绘出。2.7.2.1单逻辑约定
所有输人端和输出端，给定的外部逻辑状态和逻辑电平之间的对应关系是相同的。80
GB/T6988.2-1997
需要规定外部逻辑状态和内部逻辑状态之间的关系时，应采用逻辑非符号。具体地说，输人端或输出端有逻辑非符号时，表示该端的内部状态和外部状态互补，无逻辑非符号时，表示该端的内部状态和外部状态相同。采用此种方法时，不得采用逻辑极性指示符。采用单一逻辑约定（正逻辑约定）的示例见图21。
采用正逻辑约定或负逻辑约定应在图中或相关文件中说明。该说明是一个标出逻辑状态符号的波形图，必要时还可以标出相应物理量的值。a）正逻辑约定
对每个逻辑连接，物理量正得较多的值（H电平）与外部逻辑“1”状态相对应。正得较少的值（L电平)与外部逻辑“0”状态相对应。在图中表示为：正逻辑www.bzxz.net
采用正逻辑约定的示例见图21。b）负逻辑约定
对每个逻辑连接，物理量正得较少的值（I电平）与外部逻辑“1状态相对应。正得较多的值（H电平)与外部逻辑“0”状态相对应。在图中表示为：0
负逻辑
2.7.2.2逻辑极性表示方法1)
每一个二进制逻辑元件的每一输人端或输出端，其内部逻辑状态和（外部）逻辑电平之间的关系，应直接用逻辑极性指示符的有或无来表示。具体地说，在输人或输出端已有逻辑极性指示符表示该端（外部)低电平与内部1”状态相对应。无逻辑极性指示符表示该端（外部)高电平与内部“1”状态相对应。（外部）逻辑电平与信号状态（真假）之间的关系只由信号代号来规定（见GB/T16679）。在此体制中，逻辑非符号不得用于外部连接。采用逻辑极性表示法绘制的示例见图22。对于用逻辑极性表示法绘制的但未示出极性指示符的图，在图或相关文件中应示出采用逻辑极性表示法的说明。
2.7.3带逻辑非的或带极性符号的两类图形符号的应用为了便于理解，在功能图中逻辑非的数量应尽量减少。例如，在连接线的激励端和受激端可能会示出的逻辑非符号（双否定）应予取消，见表4。特殊需要如功能图要转换为电路图的情况除外。1）术语“逻辑极性表示法习惯于与单一逻辑约定的方法对比，后者，逻辑电平可通过内部逻辑状态即只能间接地通过外部逻辑状态获得。
逻辑极性表示法曾被称作混合逻辑，意指采用该方法的图中隐含正逻辑和负逻辑，这会给人以误解，因为在单逻辑约定中，逻辑电平和外部逻辑状态之间固有的那种关系对逻辑极性表示法来说是不存在的，因此不赞成混合逻辑这一术语。
GB/T 6988.2—1997
在电路图中，图形符号的选择应使其输人端的逻辑极性符号或逻辑非符号与馈送到该输人端的信号源上的符号相同。这样，便可直接把某一输出的内部逻辑状态作为该输出所馈送的诸输人的内部逻辑状态。对逻辑极性表示法，按照GB/T16679的规定来选择信号代号，则它直接表示了其内部逻辑状态的含义，见图23。
要选择一一组图形符号使其由同一信号连接的所有输入和输出带有相同的极性符号或逻辑非符号是不可能的。在信号源端和目的地端的逻辑极性符号或逻辑非符号如果失配，必须把信号源端的内部逻辑状态先倒相，再把它作为下一个输人的内部逻辑状态。由于在逻辑电路设计中此种失配是产生错误的来源，因此明确地示出失配（倒相）的地方是有益的。如果希望突出此种失配，应在连接线上加一短垂线（失配符号），见图24。
该符号把连接线分成两段，每一段包含一致的逻辑极性符号或逻辑非符号。如果连接线分支，就应使用一个或多个符号将连接树分成若干个一致的分支，见图25。2.8电流方向、磁通方向、电压极性支路中的电流基准方向标记、磁通方向标记、电压基准极性和耦合电路的电压极性之间的对应关系应按GB8445。该标准的摘录见附录A(提示的附录)。2.9常用基础电路的模式
常用基础电路应有固定的模式。增加的元件应合理排列，使基本模式仍能辩认。2.9.1网络
无源二端网络的两个端点应绘制在同一侧，见图26。无源四端网络，如滤波器、平滑电路、衰减器和移相网络等的四个端点应绘制在假想矩形的四角，见图27。
2.9.2基本桥式电路
基本桥式电路应按图28绘制。
2.9.3RC耦合放大级
RC耦合放大级应按下列所示布置：a）共基极（两种可任选的模式），见图29；b）共发射极，见图30；
c）共集电极（射极跟随器），见图31。2.9.4基本双稳电路
基本双稳电路的基础元件符号应按图32所示布置。2.9.5带星-三角起动器的电动机电路带星-三角起动器的电动机电路原则上应按图33所示绘制。当起动器如图40所示用端子功能图表示时，所有外接端子应按间一相序绘制。2.10与内支路相连的端子
端子代号的位置和取向的—般规定按GB/T6988.1--1997的4.7.3。对于与内支路相连的端子，例如元件几个触点的公共端子，其端子代号应位于最外一个结点的外面，见图34，该图示出控制开关的端子13是所有4个触点的公共端子。图35中的端子1既作输入又作输出。2.11简化方法
简化方法的一般规定见GB/T6988.1—1997的4.6。2.11.1多路连接
电路中的两个或多个同样的支路可以只绘制一个支路并用GB4728.3中的符号03-02-09来表示。示例见图36。
也可以采用GB/T6988.1—1997的4.4.7.2和4.6.3规定的方法简化。示例见图37。82
2.11.2多功能端子
GB/T 6988.2-1997
如果二进制逻辑元件中多功能输入或输出的所有功能都要求同样的极性符号和动态符号，而且，那些标记适用于输入和输出功能不会引起混淆，则可以只绘制一个端子，并用斜线（/)把有关的独立功能的标记分开。见图38，该图所表示的方法不同于图35。为了改善图的布局，按照2.4.4.4的规定，多功能端子也可以在符号框上出现多于一次，并重复标注端子代号。见图39，该图的功能与图35相同。2.11.3端子功能图
功能单元、功能组或结构单元的内部功能可以用端子功能图表示。端子功能图应有一个外框或围框，其内有：
a）简化的电路图，
b）功能图；
c）功能表图或时序图；
d）文字。
端子功能图应清楚地示出：单元在使用时如何连接以及在何处进行必要的测量。端子功能图的布局应遵循功能性简图的布局原则，并且应注明有关详细文件的检索标记。图40是含有端子功能图的星-三角起动器示例。其功能用简化电路图和图左下角的表图表示。GB/T6988.1一1997中的图19和图20是端子功能图的另两个示例。图41是用功能表图描述功能的端子功能图。2.11.4用方框符号和端子功能图表示的电路为增加图面湾晰和节省幅面，功能单元或功能组可以用图形符号如方框符号或端子功能图表示。此时，应在图上绘出该功能单元或功能组更详细信息的检索标记。示例见图40和图42。2.11.5重复电路
重复布置的电路可以只详细绘制一次，而对每个重复的电路采用适当的简化表示方法。此时，应示出详细表示的和每个简化表示的对照关系。示例见图5和图43。2.12补充信息
为了有助于对电路的理解和应用，可在图中增加如外部电路和文字性说明一类的补充信息，见图40。
在简化的电路中，也可以包括理解电路所必需的外部电路或公共电路。图1功能相关的元件示例
GB/T 6988.2-1997
图 2同等重要的并联支路示例
图3电路编号法示例
电容器
电阻器
GB/T 6988.21997
图4表格法示例
