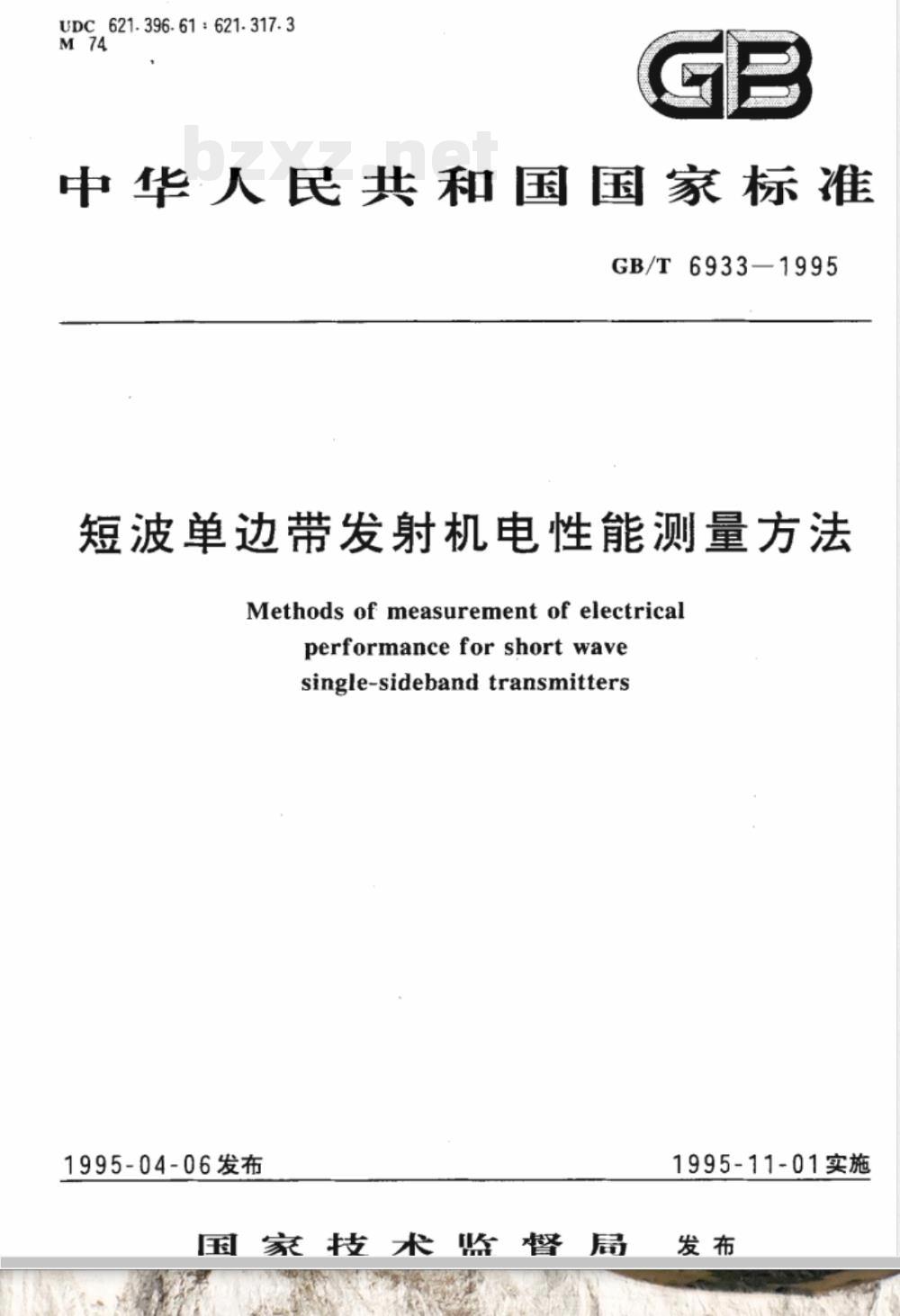

中华人民共和国国家标准
GB/T6933—1995
短波单边带发射机电性能测量方法Methods of measurement of electricalperformanceforshortwave
single-sidebandtransmitters
1995-04-06发布
1995-11-01实施
国家技术监督局发布

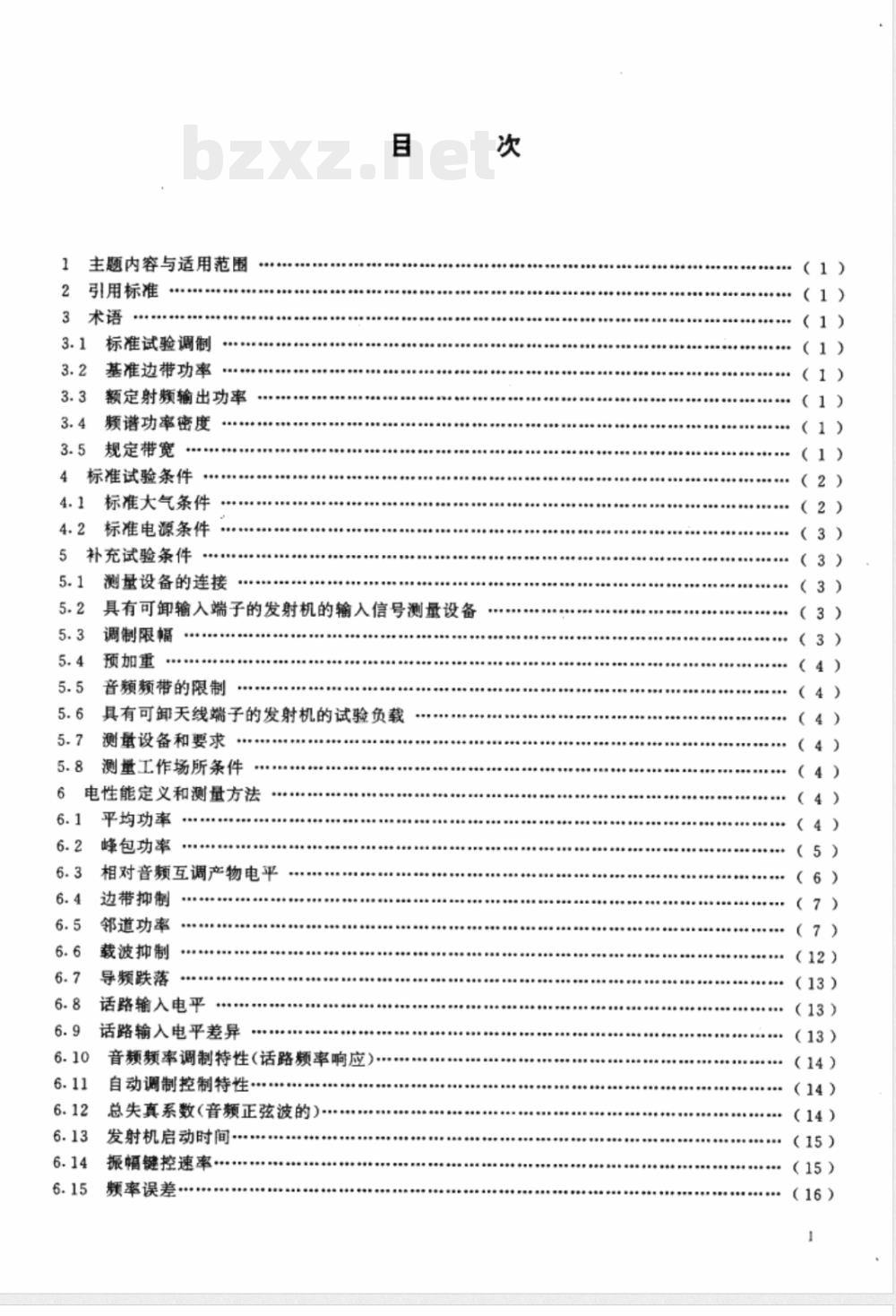

主题内容与适用范围
引用标准
标准试验调制
基准边带功率
额定射频输出功率
频谱功率密度
规定带宽
标准试验条件
标准大气条件
4.2标准电源条件
5补充试验条件
测量设备的连接
具有可卸输入端子的发射机的输入信号测量设备调制限幅
预加重
音频频带的限制
具有可卸天线端子的发射机的试验负载测量设备和要求
测量工作场所条件
电性能定义和测量方法
平均功率
峰包功率
相对音频互调产物电平
边带抑制
邻道功率
载波抑制
导频跌落
话路输入电平
话路输入电平差异
音额频率调制特性(话路频率响应)...自动调制控制特性
总失真系数(音频正弦波的).
发射机启动时间·
振帽键控速率·
频率误差.
（12）
（13）
（13）
（13）
(14）
(14）
（14）
（15）
（16)

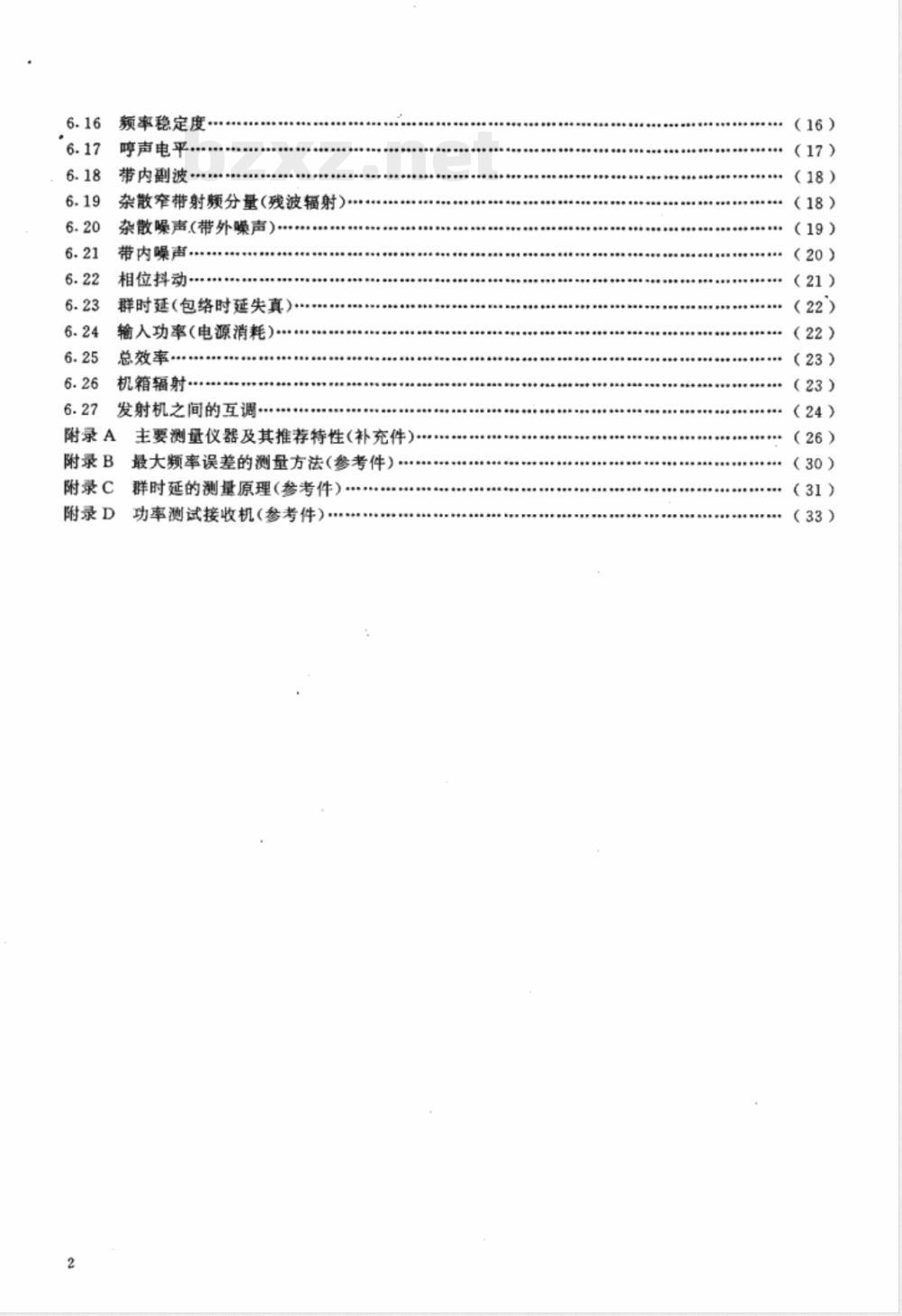

频率稳定度
声电平：
带内副波
杂散窄带射频分量(残波辐射)
杂散噪声（带外噪声）此内容来自标准下载网
带内噪声，
相位抖动
群时延(包络时延失真）).
输入功率(电源消耗)
总效率
机箱辐射·
发射机之间的互调
附录A
附录B
附录C
附录D
主要测量仪器及其推荐特性(补充件)最大频率误差的测量方法（参考件）群时延的测量原理（参考件）·功率测试接收机(参考件)：
（16）
（18）
（18）
（19）
(20）
（21）
(22）
(23）
（23）
（24）
（26）
（30）
（31）
（33）

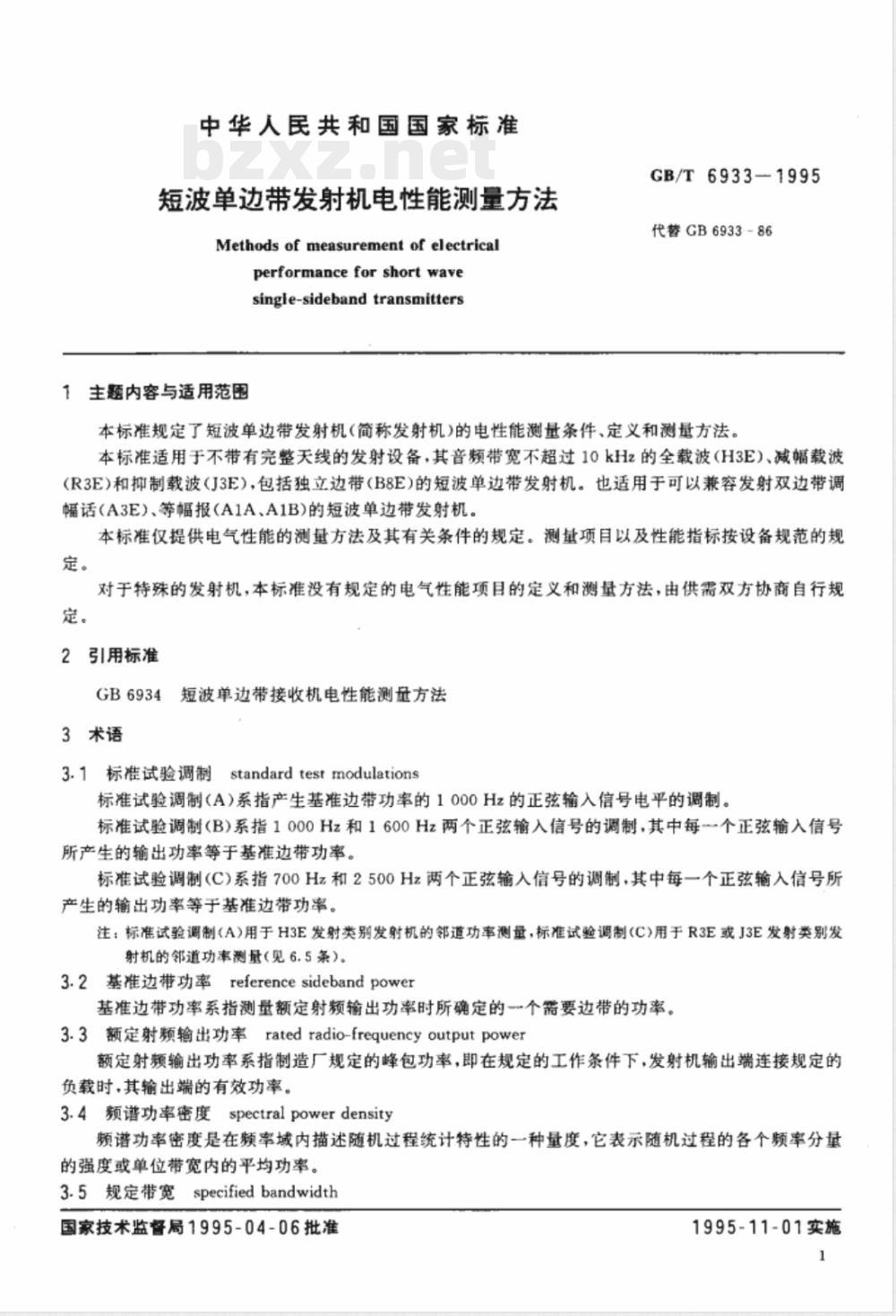

中华人民共和国国家标准
短波单边带发射机电性能测量方法Methods of measurement of electricalperformance for short wave
single-sideband transmitters1主题内容与适用范围
GB/T6933—1995
代替GB6933-86
本标准规定了短波单边带发射机（简称发射机)的电性能测量条件、定义和测量方法。本标准适用于不带有完整天线的发射设备，其音频带宽不超过10kHz的全载波（H3E）、减幅载波(R3E)和抑制载波（J3E），包括独立边带（B8E)的短波单边带发射机。也适用于可以兼容发射双边带调幅话（A3E)、等幅报（A1A、A1B)的短波单边带发射机。本标准仅提供电气性能的测量方法及其有关条件的规定。测量项目以及性能指标按设备规范的规定。
对于特殊的发射机，本标准没有规定的电气性能项目的定义和测量方法，由供需双方协商自行规定。
2引用标准
GB6934短波单边带接收机电性能测量方法3术语
3.1标准试验调制standardtestmodulations标准试验调制（A）系指产生基准边带功率的1000Hz的正弦输入信号电平的调制。标准试验调制(B)系指1000Hz和1600Hz两个正弦输入信号的调制，其中每一个正弦输入信号所产生的输出功率等于基准边带功率。标准试验调制(C)系指700Hz和2500Hz两个正弦输入信号的调制，其中每一个正弦输入信号所产生的输出功率等于基准边带功率。注：标准试验调制(A)用于H3E发射类别发射机的邻道功率测量，标准试验调制(C用于R3E或J3E发射类别发射机的邻道功率测量（见6.5条）。3.2基准边带功率referencesidebandpower基准边带功率系指测量额定射频输出功率时所确定的一个需要边带的功率。3.3额定射频输出功率ratedradio-frequencyoutputpower额定射频输出功率系指制造厂规定的峰包功率，即在规定的工作条件下，发射机输出端连接规定的负载时，其输出端的有效功率。3.4频谱功率密度spectralpowerdensity频谱功率密度是在频率域内描述随机过程统计特性的一种量度，它表示随机过程的各个频率分量的强度或单位带宽内的平均功率。3.5规定带宽specifiedbandwidth国家技术监督局1995-04-06批准1995-11-01实施
GB/T6933-1995

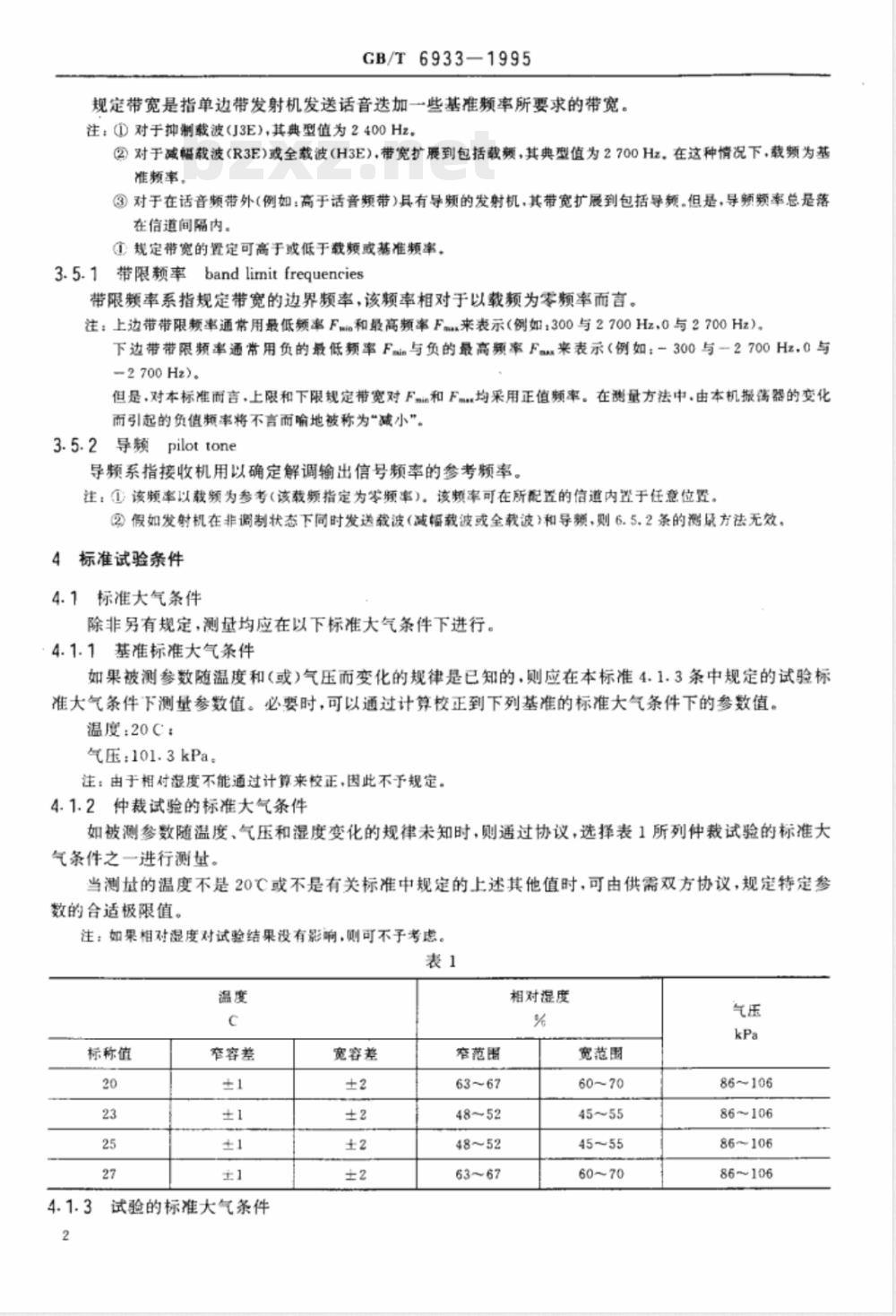

规定带宽是指单边带发射机发送话音迭加一些基准频率所要求的带宽。注：①对于抑制载波(J3E)，其典型值为2400H2。②对于减幅载波（R3E)或全载波（H3E），带宽扩展到包括载额，其典型值为2700Hz。在这种情况下，载频为基准频率。
③对于在话音频带外(例如：高于话音频带)具有导频的发射机，其带宽扩展到包括导频。但是，导频频率总是落在信道间隔内。
①规定带宽的置定可高于或低于载频或基准频率。3.5.1带限额率bandlimitfrequencies带限费率系指规定带宽的边界频率，该频率相对于以载频为零频率而者。注；上边带带限频率通常用最低频率Fmic和最高频率Fmax来表示（例如t300与2700Hz，0与2700Hz）。下边带带限频率通常用负的最低频率Fai与负的最高频率Fax来表示《例如：-300与-2700Hz，0与2 700 Hz)。
但是，对本标准而言，上限和下限规定带宽对F和F均采用正值频率。在测量方法中，由本机报荡器的变化而引起的负值频率将不言而喻地被称为“减小”，3.5.2导频pilottone
导频系指接收机用以确定解调输出信号频率的参考频率。注；个：该频率以载频为参考（该载频指定为频率），该频率可在所配置的信道内置于任意位置②假如发射机在非调制状态下同时发送载波（减幅载波或全载波）和导，则6.5.2条的测景方法无效。4标准试验条件
4.1标准大气条件
除非另有规定，测量均应在以下标准大气条件下进行。4.1.1基准标准大气条件
如果被测参数随温度和(或）气压而变化的规律是已知的，则应在本标准4.1.3条中规定的试验标准大气条件下测量参数值。必要时，可以通过计算校正到下列基准的标准大气条件下的参数值。温度：20C：
气压：101.3kPa。
注：由于相对湿度不能通过计算来校正，因此不予规定。4.1.2仲裁试验的标准大气条件
如被测参数随温度、气压和湿度变化的规律未知时，则通过协议，选择表1所列仲裁试验的标准大气条件之一进行测量。
当测基的温度不是20C或不是有关标准中规定的上述其他值时，可由供需双方协议，规定特定参数的合适极限值。
注：如果相对湿度对试验结果没有影响，则可不子考虑。表1
标称值
窄容差
试验的标准大气条件
宽容差
窄范围
相对湿度
宽范围
86~106
86~106
86~106
86~106
GB/T6933-1995
测量和试验的标准大气条件范围见表2。表2
15~35℃
相对湿度
45%~75%
当不能在标准大气下进行测量时，实际条件要在试验报告上写明。风
86~106kPa
在对所给定的设备进行的一系列测量中，作为整个试验的一部分，温度和相对湿度应大体稳定。4.2标准电源条件
电源的电压及其频率在发射机工作时的电源输入端测量。如果发射机接有不可拆卸的电线、电缆时，可在电源输入插头上测量，但要记录电线、电缆的类型、截面形状和长度等。标准电源条件分直流电源、交流电源两种。4.2.1直流电源的标准试验电压
总直流电源标准试验电压按总标称电压计，其误差应为士2%，脉动应小于2%。4.2.2交流电源的标准试验电压及其频率无特殊规定时，标准试验电压为220/380V，其误差应为士2%，标准试验频率为50Hz，其误差应为土2%，谐波失真系数应小于5%。5补充试验条件
5.1测量设备的连接
应仔细连接以保证测量设备和任何耦合装置对发射机的负载条件不会产生坏的影响。5.2具有可卸输入端子的发射机的输入信号测量设备5.2.1输入信号源
输人信号源由一个或多个音频信号发生器组成，音频信号发生器按图1所示连到发射机的输入端，音频信号发生器
音频信号发生%
根合网络
注；①混合网络应具备对各个信号防止相互审扰的能力。输入装置
②输入装置可以是模拟网络、阻抗匹配网络、直通连接或任何其他规定的网络。5.2.2输入信号电压
图1所示装置的a、b两端的合成电压，用各音频信号发生器的电压来表示。5.2.3基准输入信号电压
系指产生标准试验调制(A)(见3.1条）的输入电压有效值。5.3调制限幅
除非另有规定，如果有调制限幅器，则应调到正常工作。发射机
5.4预加重
GB/T6933-—1995
除非另有规定，如果预加重包括在发射机里，则预加重应该工作。5.5音频频带的限制
因为某些特性，如噪声和音频谐波失真取决于试验设备的音频带宽，因此只有当解调信号所占据的音频频带限制在规定的范围内时，才能获得重现的结果。这种限制可以通过前面任何一个音频测量设备的频带限制滤波器来完成，这个滤波器可以合并在测量设备里面。当测量残留声和噪声时，只需要规定滤波器的低通部分。5.6具有可卸天线端子的发射机的试验负载当发射机进行试验时，将个具有发射机制造厂所规定的额定阻抗和功率的非辐射性负载代替包括馈线在内的天线。
5.7测量设备和要求
测量仪表的精度应保证所测指标的精度要求。例如，测量与额率误差有关的仪器设备，其频率准确度必须高个数量级。
个别项目需适当选择测量仪表，防止仪表引入副作用。例如，测量互调，应避免信号发生器之间产生互调产物。
本标准推荐的一些通用测量仪器的主要性能见附录A（补充件）。5.8测量工作场所条件
测量工作场所应清洁，不应存在有损害设备的气体、盐雾及强烈的日光辐射。应具有隔离工业干扰、火花干扰、天电干扰的措施。应避免明显的机械振动和冲击的影响。6电性能定义和测量方法
6.1平均功率
6.1.1定义
发射机在规定的条件下，在比最低调制频率相对应的周期长得多的时间内馈送到规定试验负载上的平均功率。
6.1.2测量方法一热功当量法
可选用下列方法的一种方法，应注意保证测量的时间能满足6.1.1条的规是，6.1.2.1用水（或其他液体）冷却的电阻器作为试验负载的功耗元件，将高频能量转换为热量。有时也用液体本身作为功耗元件。消耗的平均功率可用公式（1）热平衡方程计算：P=CQA
式中：P-平均功率,W;
p—液体质量密度，kg/L(水的质量密度为1)；C——比热当量，J/(kg·℃)(水的比热当量为4187)；Q一冷却液体的流量，L/s;
一一冷却液体的温升，℃。
.（1）
注：①为防止热辐射和对流损耗而造成的误差，应尽可能保持低值，只须温度计指示有足够的精度即可。进水口和出水口的温度计应分别放在电阻器附近。②发射机和试验负载均应有良好的高频屏蔽，以防止高频辐射影响某些测量元件（如水银温度计)的指示。6.1.2.2用水蒸发冷却的电阻器作为试验负载的功耗元件，在标准大气压力下，消耗的平均功率可用公式(2)计算：
式中：P
一平均功率，W；
GB/T6933—1995
P= 4187Q(t+ 539)
Q—冷却后蒸馏水的流量，kg/s；A—沸点100℃与冷却后水的温差，℃。注：①试验负载应具有完善的水、汽分离装置，以防止蒸汽携带有未经汽化的水珠而造成很大的误差。（2）
②如果采用水冷冷凝器，可以通过测量两次水的温差和流量，再采用水冷电阻测量法的公式进行计算。这时未经汽化的水珠不会造成误差。
③由于冷凝后的蒸馏水的流量不稳，导致温差指示波动，读数可取平均值。6.1.2.3用风冷却的电阻器作为试验负载的功耗元件，在标准大气压力下，消耗的平均功率可用公式(3)计算：
式中：P
一平均功率，W；
Q—空气流量，L/s；
A一一空气冷却前后的温差，℃；t一空气冷却前的温度，℃。
348QAt
·（3）
当风速不易测准时，可用直流或工频电源加热电阻器，用比较法读数，但应保持冷却风速恒定。6.1.3测量方法二--功率计法
测量框图如图2
音频信号发生器
发射机
发射机在规定的调制条件下按规定方法调机。匹配试验负
载或功率计
若使用通过式功率计，则由通过式功率计(耦合器处于入射波方向)直接读出平均功率。若使用的匹配试验负载带有高频电流表，则按公式（4)计算平均功率：P=R
式中：P一平均功率，W；
I一一通过试验负载的高频电流有效值，A；R一试验负载的电阻，α。
6.2峰包功率
6.2.1定义
发射机在规定的调制条件下，在调制包络峰值处、高频一周期内馈送到规定试验负载上的平均功率。
单边带发射机的额定输出功率以峰包功率标称。6.2.2测量方法
GB/T6933—1995
在发射机输入端加上规定的调制信号，并按6.1.2条规定的方法之一或6.1.3条的方法测量平均功率。根据表3所列的与发射类别及所加调制信号相应的换算因子，估算出峰包功率。换算因子是理论上的数据，由于发射机内的非线性或其他效应，峰包功率的估算结果会有误差，但在规定失真条件下，其误差在工程上可忽略。6.3相对音频互调产物电平
6.3.1定义
当两个或更多音频信号通过信道时，由于音和射频段的非线性而产生新的无用非谐波分量，其电平与基准边带电平之比称为相对音颊互调产物电平。6.3.2测方法
测量框图如图3。
音频信号发生器
音频电压表
发射类别
（单边带话、减幅载波）
(单边带话、全载波）
（单边带话、抑制载波）
合阿结
音频信号发生器
调制信号
发射机
等辐双音正弦信号调制到峰包功率对载波进行100%调制的单一正弦报满
等幅双音正弦信号调制到蜂包功率每一边带上的单一正弦振荡，
调制到峰包功率，两个边带都
两个独立边带话、减幅载波或抑制载波6
调制到同一电平
载波功率
峰包功率
匹配试验负数
揭合器
频诺分析仪
换算因子
平均功率
峰包功率
(-16 dB)
(-6. 0 dB)
<0. 000 1
(<-40 dB)
(-16 dB)
(<-40 dB)
(—3. 0 dB)
(3 dB)
GB/T6933-1995
按规定方法调好发射机，在输入端加入标准试验调制（B），调节电平至额定功率输出。b.
调节信号器使双音信号电平相等，再调节频谱仪使双音为0dB位置。c.
观测各阶互调分量，并记下其中最大值。d.
步骤d与步骤c所记录的电平之差即为相对音频互调产物电平，用分贝表示。e.
注；①耦合器内不应接有二极管等非线性元件，可用电阻器、电容器或电感器构成合。②应注意发射机的高频屏蔽和滤波。6.4边带抑制
6.4.1定义
在单边带信号产生过程中，对未用边带信号的抑制能力称为边带抑制。以未用边带信号电平与所用边带信号电平之比的分贝数表示。6.4.2测量方法
测量框图如图3。两音频信号发生器取其中之一即可。a.
b.发射机上边带输入标准试验调制(A），调节音频信号发生器的输出电平，使输出功率为额定峰包功率的一3dB。
调节频谱仪使该单音信号电平为0dB位置。c.
观测未用边带(下边带)的信号分量。d.
步骤d与步骤c所记录的电平之差即为边带抑制能力，用分贝表示。e.
在规定通带范围内，保持输出功率不变，改变输入音频频率，测出不同频率下的边带抑制分贝数。
g．发射机下边带输入标准试验调制(A),重复步骤b、c、de、f,测出下边带的抑制能力。6.5邻道功率
6.5.1定义
在按信道划分的系统中工作的发射机，其邻道功率系指在规定的调制状态下，总输出功率中落在任何一个相邻信道的规定带宽内的那一部分功率。邻道功率可采用功率测试接收机或频谱分析仪进行测量。功率测试接收机应具有一6dB的频率响应，该频率响应的带宽偏离发射机载波频率的数值由信道间隔来确定。除邻道功率外，本测量还提供了平均功率与邻道功率之比，单位用分贝表示。对本标准而言，该比值称为“邻道功率比”。注：本测量要求知道载波功率（见6.1条和6.2条）。6.5.2测量方法一一一功率测试接收机法注：本测量要求知道平均功率（见6.1条）。6.5.2.1测量步骤
a测量框图如图4。使用一个规定选择性的功率测试接收机。对该功率测试接收机的特性要求见附录D(参考件）。
b.按规定操作发射机以获得额定射频输出功率。如果发射机使用非载波的导频，应记录其频率。7
GB/T6933-1995
图4邻道功率测量图
1一被测发射机；2-音频信号发生器；3一耦合器/衰减器装置(可以合并到试验负载中)；4一功率测试接收机（或额谱分析仪)，其中：4A--混额器和本机振荡器，4B一带通滤波器，4C一中频衰减器（0～80dB)，4D一有效值电压表（前端可设暨中频放大器）;5一试验负载：6一音额信号发生器；7-混合网络将中频衰减器（4C)置于某一高的衰减值（例如70dB），然后调节耦合器/衰减器（3），使得功率c.
测试接收机的输入信号电平在其线性范围内。d.调节本机振荡器(4A)的频率，使得有效值电压表(4D)获得最大读数，记录这一读数和中频衰减器的衰减量，用分贝表示。
去掉调制信号。
如果载波功率比功率测试接收机的可用灵敏度大15dB以上，或者有一个导频，则着手进行步骤f以后的测量。
否则，用1000Hz频率调制发射机，并产生50%的额定射频输出功率的电平，以此边带频率作为导频信号用。
f.提高和降低本机振荡器（4A)的频率，直到有效值电压表的指示减小6dB，记下这两个本机振荡频率。
g。提高本机振荡频率，以达到表4中所给出的由发射机的发射边带、主要分量和邻道使用的边带通过适当的组合所产生的频率点上。h，用适当的标准试验调制(A)或(C)调制发射机，其输入电平比产生50%额定射频输出功率的电平大10dB。对于没有调制限幅器而以固定输入电平工作的设备，可用制造厂规定的输入信号电平进行测量。
调节中频衰减器（4C)，使有效值电压表的指示与步骤d中所记录的大致相同。记录有效值电压
