1引言

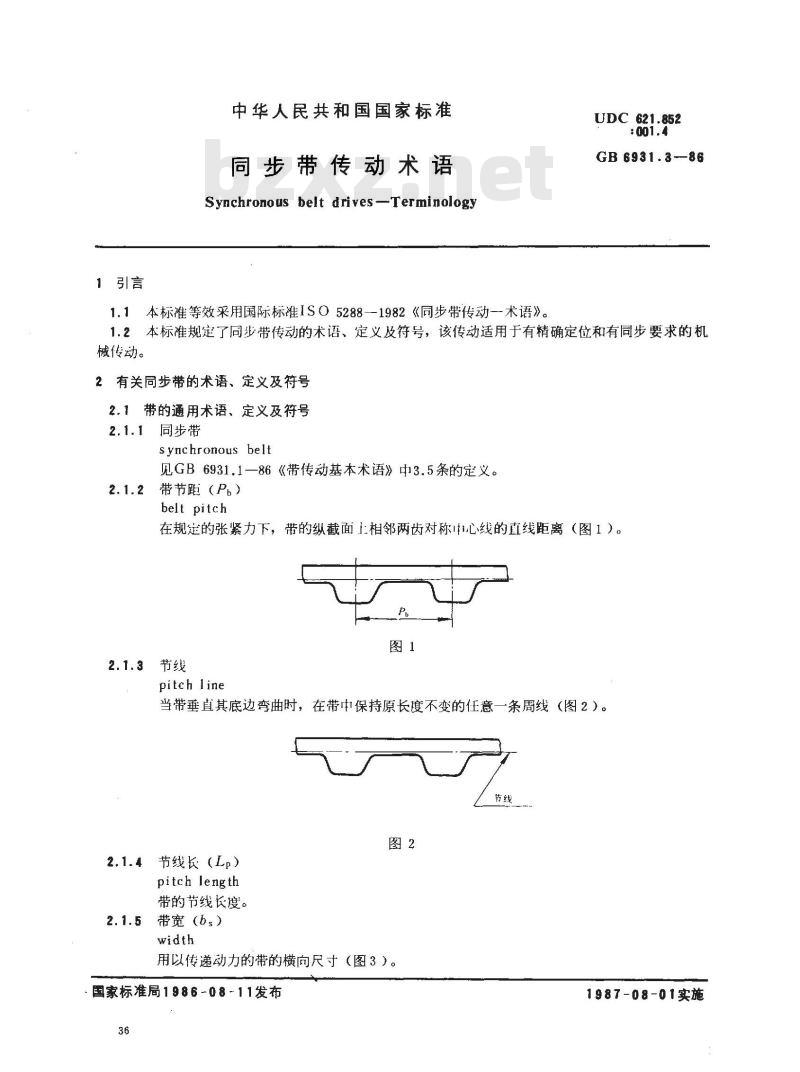

中华人民共和国国家标准
同步带传动术语
Synchronous belt drives-Terminology本标准等效采用国际标准ISO5288—1982《同步带传动一术语》。1.1
UDC 621.852
GB 6931.3-86
1.2本标准规定了同步带传动的术语、定义及符号，该传动适用于有精确定位和有同步要求的机械传动。bZxz.net
2有关同步带的术语、定义及符号2.1带的通用术语、定义及符号
2.1.1同步带
s ynchronous belt
见GB6931.1—86《带传动基本术语》中13.5条的定义。带节距（Pb）
belt pitch
在规定的张紧力下，带的纵截面上相邻两齿对称心线的直线距离（图1）。图1
pitch line
当带垂直其底边弯曲时，在带中保持原长度不变的任意一条周线（图2）。节线
节线长（Lp）
pitch length
带的节线长度。
2.1.5带宽（bs）
用以传递动力的带的横向尺寸（图3）。国家标准局1986-08-11发布
1987-08-01实施

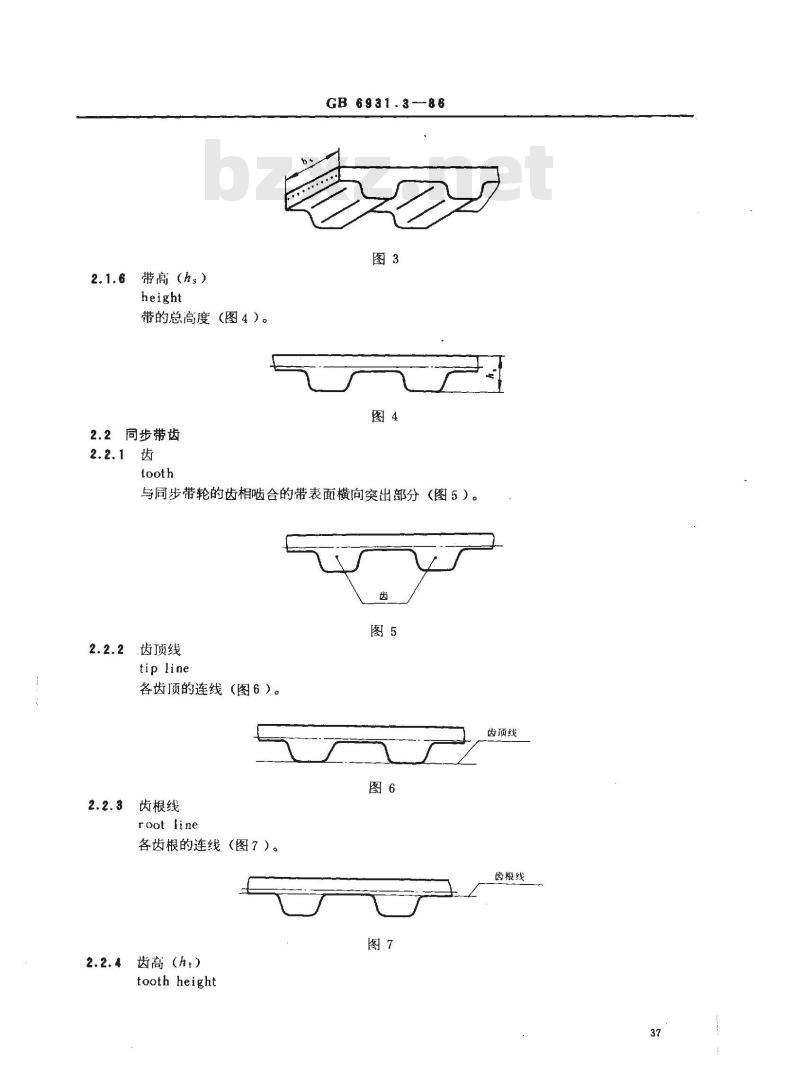

带高（hs）
height
带的总高度（图4）。
2.2同步带齿
GB 6931.3--86
与同步带轮的齿相啮合的带表面横向突出部分（图5）。图5
2.2.2齿顶线
tip line
各齿顶的连线（图6）。
2.2.3齿根线
root line
各齿根的连线（图？）。
齿高（ht）
tooth height
齿顶线
齿根线
GB 6931.3--86

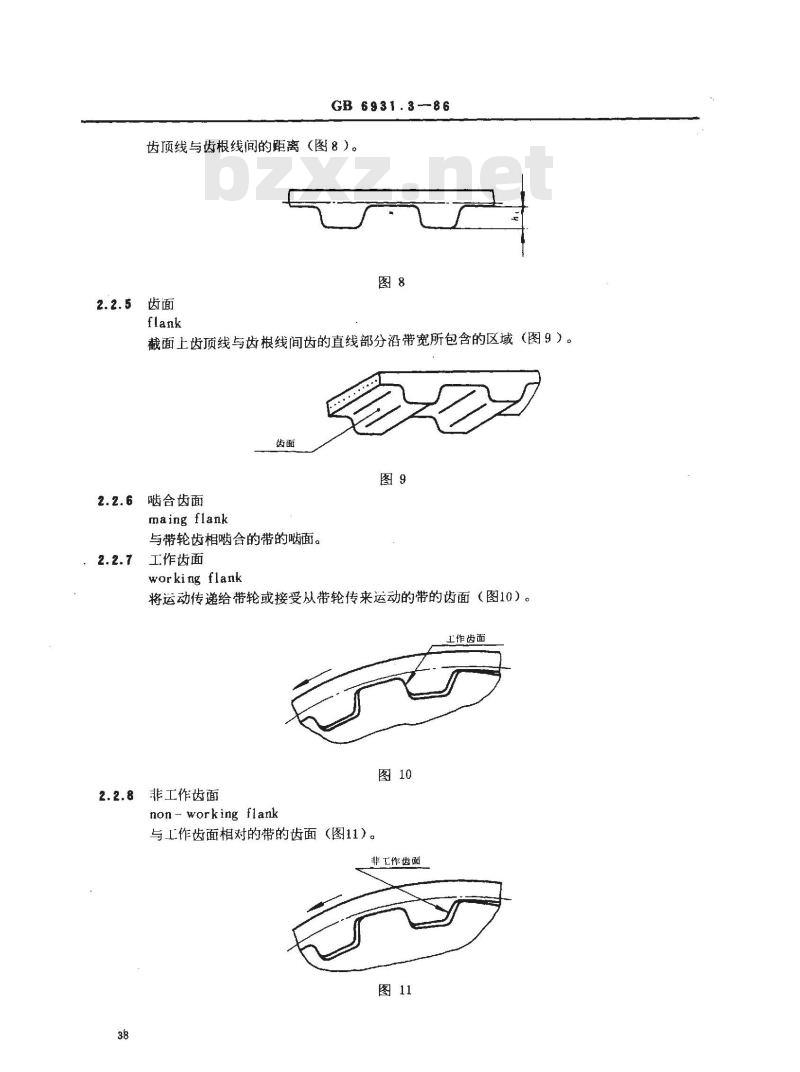

齿顶线与齿根线间的距离（图8）。图8
2.2.5齿面
截面上齿顶线与齿根线间齿的直线部分沿带宽所包含的区域（图9）。齿面
2.2.6啮合齿面
maing flank
与带轮齿相啮合的带的啮面。
工作齿面
working flank
将运动传递给带轮或接受从带轮传来运动的带的齿面（图10）。工作齿面
非工作齿面
non-working flank
与工作齿面相对的带的齿面（图11）。非工作齿面

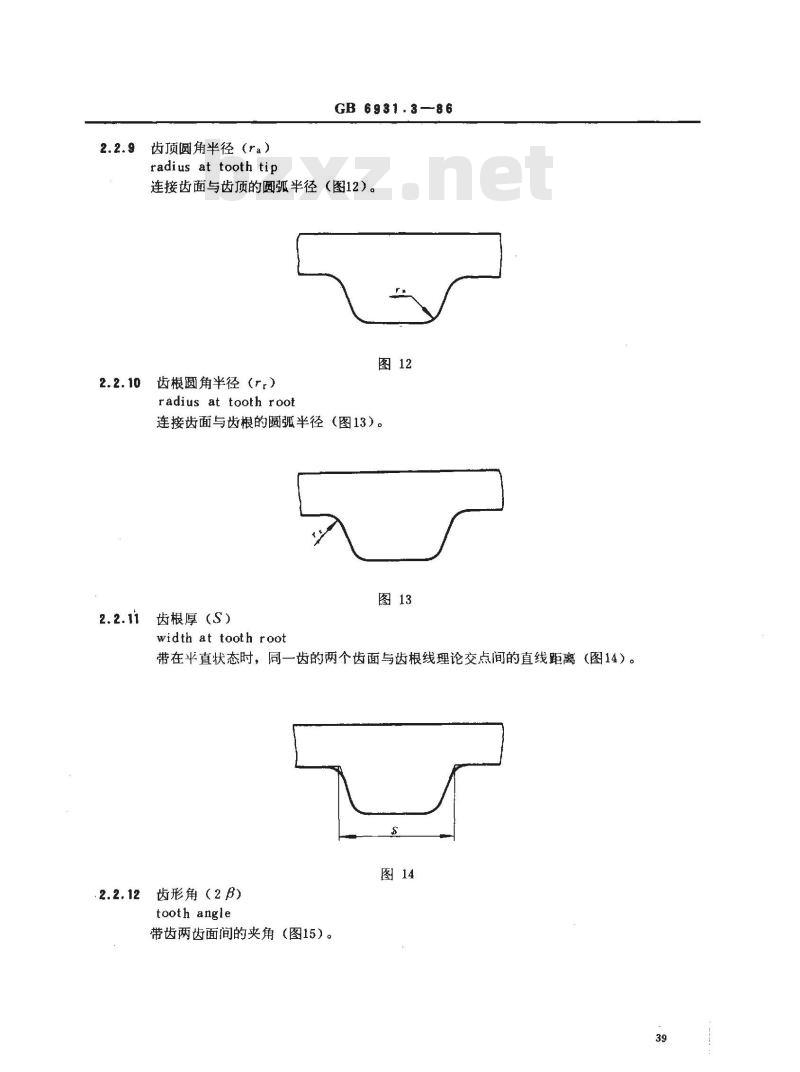

2.2.9齿顶圆角半径（ra）
radius at tooth tip
GB 6931.3-86
连接齿面与齿顶的圆弧半径（图12）。图12
齿根圆角半径（rr）
radius at tooth root
连接齿面与齿根的圆弧半径（图13）。图13
1齿根厚（S）
width at tooth root
带在平直状态时，同一齿的两个齿面与齿根线理论交点间的直线距离（图14）。图14
齿形角（2β）
tooth angle

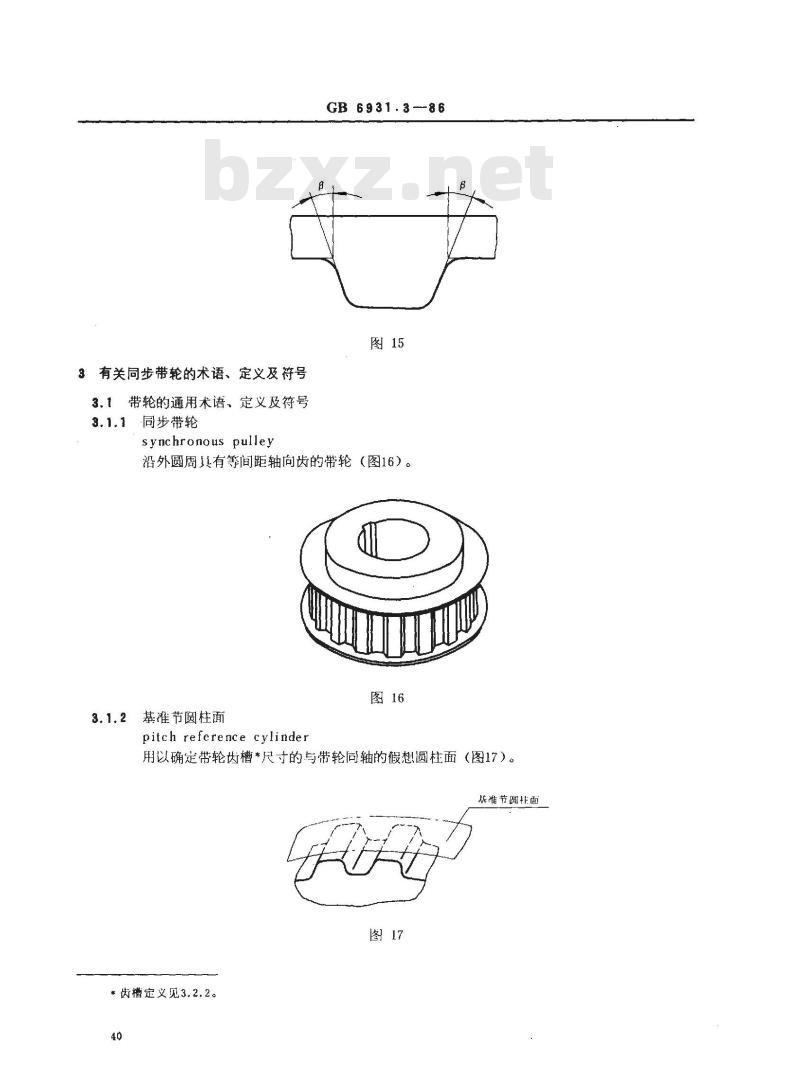

带齿两齿面间的夹角（图15）。39
3有关同步带轮的术语、定义及符号3.1带轮的通用术语、定义及符号3.1.1同步带轮
Synchronous pulley
GB 6931.3--86
沿外圆周具有等间距轴向齿的带轮（图16）。图16
基准节圆柱面
pitch reference cylinder
用以确定带轮齿槽*尺寸的与带轮同轴的假想圆柱面（图17）。基准节圆非面
*齿槽定义见3.2.2。
3.1.3节圆
pitch circle
GB 6931.386
基准节圆柱面与带轮轴线垂直平面的交线（图18）。图18
外径（do）
outside diameter
齿顶圆＊的直径（图19）。
节径（d）
pitch diameter
节圆的直径（图20）。
3.1.6节顶距（8）
pitch line differential
节圆与齿顶圆之间的径向距离（图21）。*齿项阅的定义见3.2.4。
节距（pb）
GB 6931.386
节圆上相邻两齿，同侧齿面间的弧长（图22）。p
3.1.8最小轮宽（br、6）
minimum pulley width
与同步带配用的带轮端面间（或档圈带轮的挡圈间）的最小轴向距离（图23）。挡圈带轮
测量带轮
meas uring pulley
用以精确测量同步带长度的特制或精选的带轮3.1.10
测量带轮的齿侧间隙（Cm）
measuring pulley tooth clearance无挡圈带轮
当带与测量带轮的工作齿面接触时，带的非工作齿面与测量带轮齿面间的最短距离（图24)。C
3.2同步带轮齿
synchronous pulley teeth
GB 6931.3--86
与同步带的齿相啮合的带轮外表面等距的轴向凸出部分（图25）。图25
3.2.2齿槽
tooth space
带轮两相邻齿间的空间。
注：齿槽（toothspace）普通常与轮槽（groove）混用，今后应避免使用。齿顶圆柱面
tip cylinder
包容齿顶面并与带轮同轴线的圆柱面（图26）。齿顶阈柱面
3.2.4齿顶圆
tip circle
齿顶圆柱面与垂直于带轮轴线的面的交线（图27）与质圆
3.2.5齿根圆柱面
root cylinder
包容齿槽底面并与带轮同轴线的圆柱面（图28）。43
3.2.6齿根圆
root circle
GB6931.3-86
齿根柱面
齿根圆柱面与垂直于带轮轴线的平面的交线（图29）。图29
齿槽深（hg）
tooth space depth
齿顶圆与齿根圆间的径向距离（图30）。图30
齿根圆
齿顶圆柱面与齿根圆柱面间轮齿渐开线（或直线）部分沿轮宽所包含的区域（图31）。齿面
啮合齿面
maing flank
GB 6931.3--86
与带齿相啮合的带轮的齿面（图32）。啮合齿面
工作齿面
working flank
将运动传递给带或接受从带传来运动的带轮的齿面（图33）。工作齿面
非工作齿面
non-working flank
与工作齿面相对的带轮的齿面（图34）。非工作齿面
齿顶圆角半径（rt）
radius at tooth tip
连接齿面与齿顶的圆弧半径（图35）。图35
3.2.13齿根圆角半径（rb）
radius at tooth root
GB 6931.3-
连接齿面与齿根圆的圆弧半径（图36）。图36
齿槽底宽（bw）
width at tooth space root
齿槽两齿面与齿根圆理论交点间的直线距离（图37）。图37
齿槽角（2Φ）
tooth space angle
齿槽两齿面间的夹角（图38）。图38
渐并线齿同步带轮的加工刀具
synchronous pulley involute tooth generating tools3.3.1齿条
一个平板或直杆，当其具有··系列等距离分布的齿时，称为齿条（图39）。461
3.3.2基本齿条
GB 6931.3—86
reference rack
以其齿廓作为带轮系列标准化基础的齿条，该带轮具有相同的加工齿条。3.3.2.1节线
pitch line
用以确定齿条齿形尺寸的基准线（图40）。节线
齿根线
root line
各齿根的连线（图41）。
齿根线
齿顶线
tip line
各齿顶的连线（图42）。
齿质线
