【国家标准(GB)】 工业用铝及铝合金热挤压型材

GB/T6892---2000

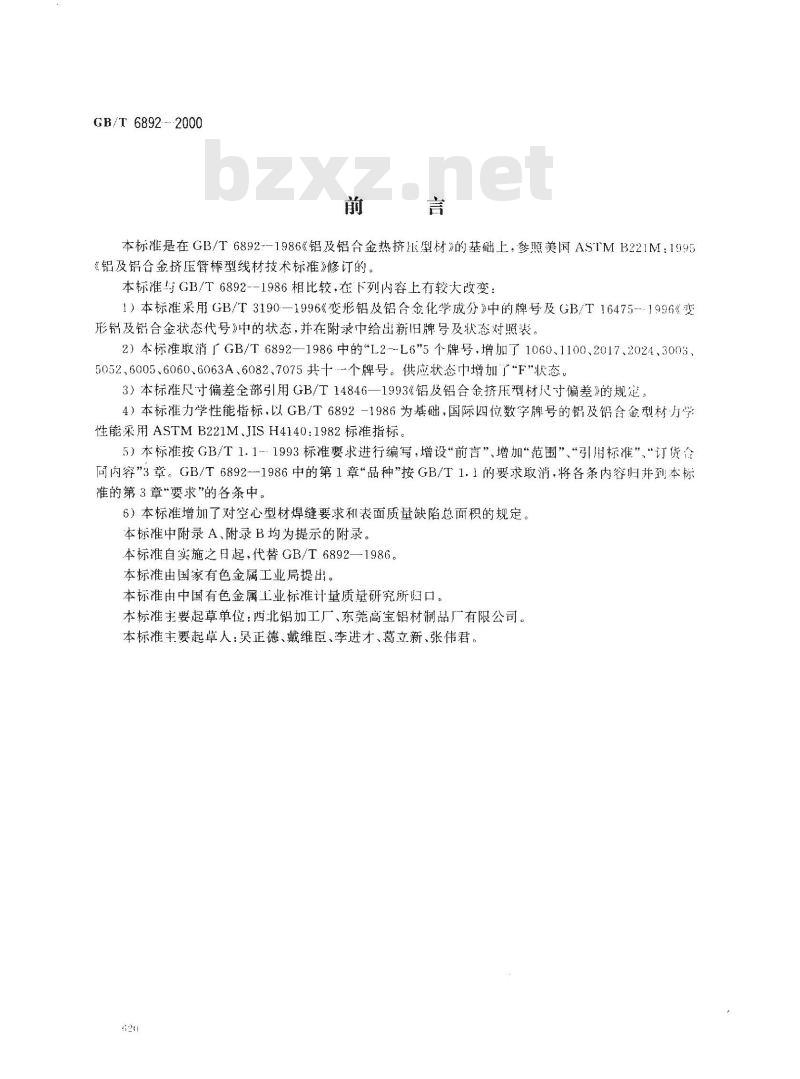

本标准是在GB/T6892--1986《铝及铝合金热挤H型材》的基础上，参照美国ASTMB221M：1995《铝及铝合金挤压管棒型线材技术标准》修订的。本标准与GB/T6892--1986相比较，在下列内容上有较大改变：1）本标准采用GB/T3190—1996《变形铝及铝合金化学成分》中的牌号及GB/T16475--1996《变形铝及铝合金状态代号》中的状态，并在附录中给出新旧牌号及状态对照表。2）本标准取消厂GB/T6892--1986中的*L2~L6”5个牌号，增加了1060、1100、2017、2024、30035052、6005、6060.6063A、6082、7075共十…个牌号。供应状态中增加了~F”状态。3）本标准尺寸偏差全部引用GB/T14846一1993《铝及铝合金挤压型材尺寸偏差》的规定。4）本标准力学性能指标，以GB/T6892-1986为基础，国际四位数字牌号的铝及铝合金型材力学性能采用ASTMB221M.JISH4140:1982标准指标。5）本标准按GB/T1.1-1993标准要求进行编写，增设“前言”增加\范围”“引用标准”、“订货合同内容”3章。GB/T6892-1986中的第1章“品种\按GB/T1.1的要求取消，将各条内容归并到本标准的第3章“要求”的各条中。
6）本标准增加了对空心型材焊缝要求利表面质量缺陷总面积的规定。本标准中附录A、附录B均为提示的附录。本标准自实施之日起，代替GB/T6892—1986。本标准由国家有色金属工业局提出。本标准由中国有色金属工业标准计量质量研究所归口，本标准主要起草单位：西北铝加工厂、东莞高宝铝材制品厂有限公司。本标准主要起草人：吴正德、戴维臣、李进才、葛立新、张伟君。2
1范围

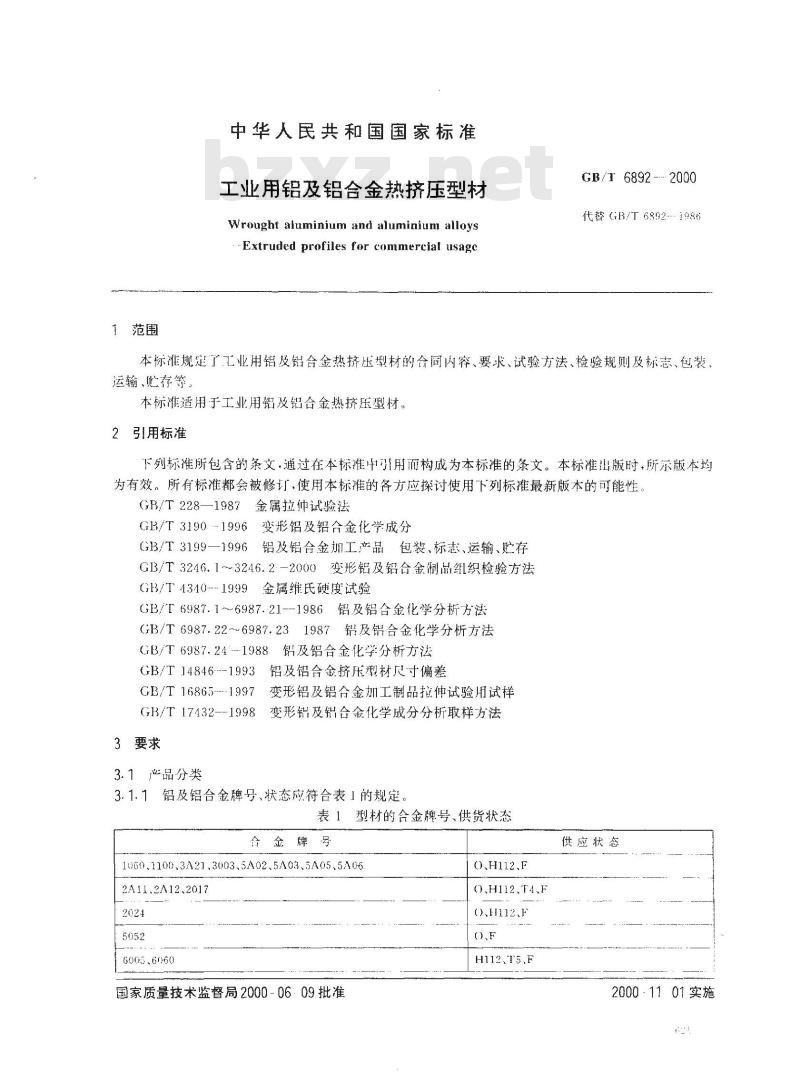

中华人民共和国国家标准
工业用铝及铝合金热挤压型材
Wrought aluminium and aluminium alloys- Extruded profiles for commercial usageGB/T6892 --2000
代替GB/T6892--1986bzxz.net
本标准规定了工业用铝及铝合金热挤压型材的合同内容、要求、试验方法、检验规则及标志、包装、运输、贮存等
本标准造用于工业用铝及铝合金热挤压型材。2引用标准
下列标准所包含的条文·通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T228—1987金属拉仲试验法
GB/T31901996变形铝及铝合金化学成分GB/T3199—1996铝及铝合金加工产品包装、标志、运输、贮存GB/T3246.1～3246.2--2000变形铝及铝合金制品组织检验方法GB/T4340-1999金属维氏硬度试验GB/T6987.1~6987.21--1986铝及铝合金化学分析方法GB/T6987.22~~6987.231987铝及铝合金化学分析方法GB/T6987.24--1988铝及铝合金化学分析方法GB/T14846---1993铝及铝合金挤压型材尺寸偏差GB/T16865--1997
变形铝及铝合金加工制品拉伸试验用试样GB/T17432--1998变形铝及铝合金化学成分分析取样方法3要求
3.1产品分类
3.1.1铝及铝合金牌号、状态应符合表1的规定。表1型材的含金牌号、供货状态
合金牌号
1060.1100.3A21.3003、5A02、5A03、5A05.5A062A11.2A12.2017
6005.6060
国家质量技术监督局2000-06-09批准O.H112、F
O、H112、T4、F
、H112、F
H112、T5、F
供应状态
2000-1101实施
6061,6A02,6082
6063,6063A
7404.7075
合金牌号
GB/T 6892 ---2000
表１(完）
供应状态
O.H112.T4,T6,F
O、H112、T4、T5、T6、F
O,H112,T6、F
注：需方要求其他合金或状态时由供需双方协商确定3.1.2型材截面应符合供需双方签订的技术图纸或《铝及铅、镁合金挤压型材图册》规，3.1.3标记
3.1.3.1标记方法：
型材标记方法应按产品名称、牌号及状态、型材编号、交货长度、精度要求、本标准代号、依次标记，3.1.3.2标记示例：
a）用2A12合金制造的率火自然时效状态的XC1111型材、不定尺，标记为：铝型材2A12-T4XC111-1GB/T6892-2000。b）用7A04合金制造的率火人T时效状态的XC211-1型材、定尺长度6m。标记为：铝型材7A04-T6XC211-1X6000GB/T6892-2000。c）用6063合金制造的高温成型过程冷却、人工时效状态的XC311-1角度离精级型材、不。标记为：
铝型材6063-T5XC3111角度高精级GB/T68922000。“角度高精级”字样在合同中注明。3.2化学成分
型材的化学成分应符合（GIB/T3190的规定。3.3尺寸允诈偏差
3.3.1签订型材图样时，可参照B/T14846将尺寸充许偏差标注在图样上。3.3.2对图样中未注偏差的可测量尺寸.其偏差可按需方的要求协商确：3.3.3型材横截面尺小及允许偏差应符合供需双方签订的技术图样或《铝及铝、镁合金济压型材图胎的规定
3.3.4型材的弯曲度、角度偏差、切斜度、波浪度、平面间隙和扭拧度应符合（G13/T14846i法通级的规定.需要高精级或超高精级时，应在图样或合同中注期。3.3.5对曲面间隙有要求时，由需方提供样板，按GB/T14846的规定检套，图样或合间未婴求时1检。
3.3.6型材的长度可按不定尺，定尺或倍尺供应，合同未注明时按不定尽供应。供成长度为1（m.经供需双方协商可供应长度超过6m的型材。对倍尺供应的型材应加入锯切余量，每个锯门按mnii算。定尺长度偏差应符含GB/T14846的规定。3.3.7对型材横截面上的圆角半径有要求时，应在图样或合同中注明，其偏差要求可参照（13:T11816执行。
3.3.8型材端头允许有因锯切而产生的局部变形，其纵向长度不应超过20mm（（）状态除外）3.4力学性能
型材的室温纵向力学性能应符合表2的规定（截面外接圆直径大于250）mm型材的温纵间力学性能由供双方协商确定）。H112状态交货的2A11、2A12、2017、2024、6A02、6061、6063、6063A、6（182、7A04、7075台金型材，只检查T42或T62状态的率温纵向力学性能，且力学性能附试验维果622
O、H112
、H112
0、H112
0)H112

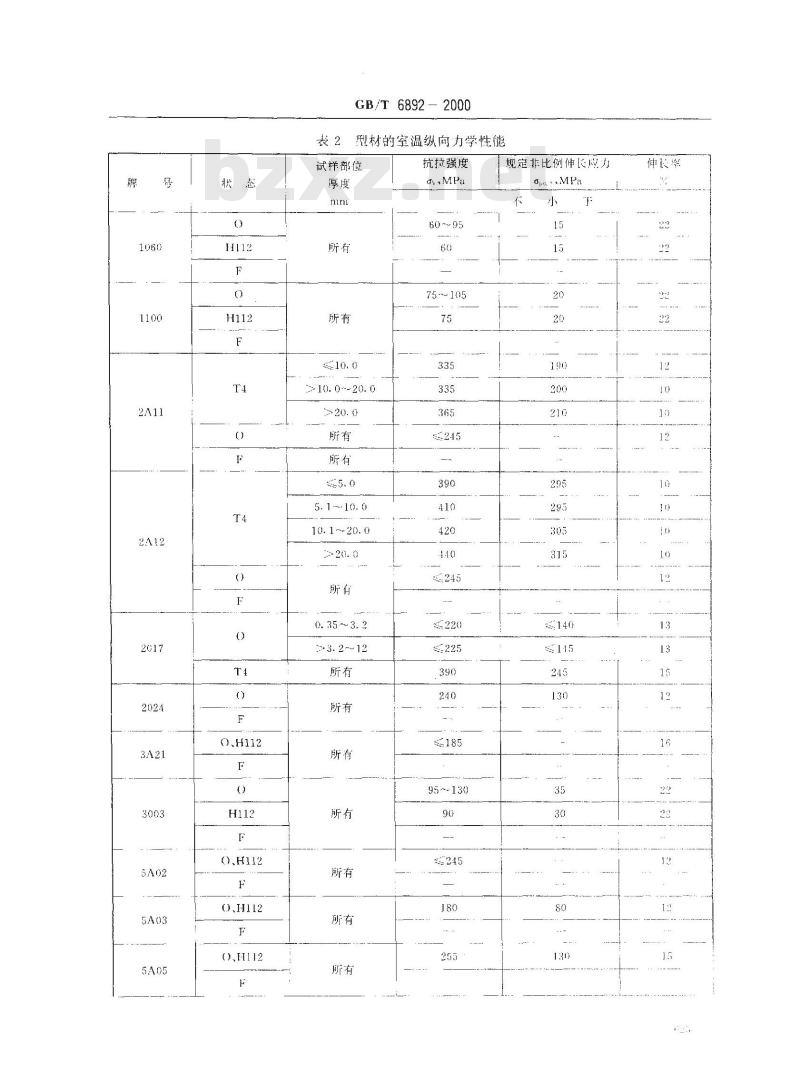

GB/T6892—2000
表2型材的空温纵向力学性能
试样部位
10. 0~20. 0
5.1~10. 0
10. 1 ~20. 0
抗拉强度
diMPal
60~~95
75～105
95~-130
规定非比例伸长应力
伸长整
0、H112

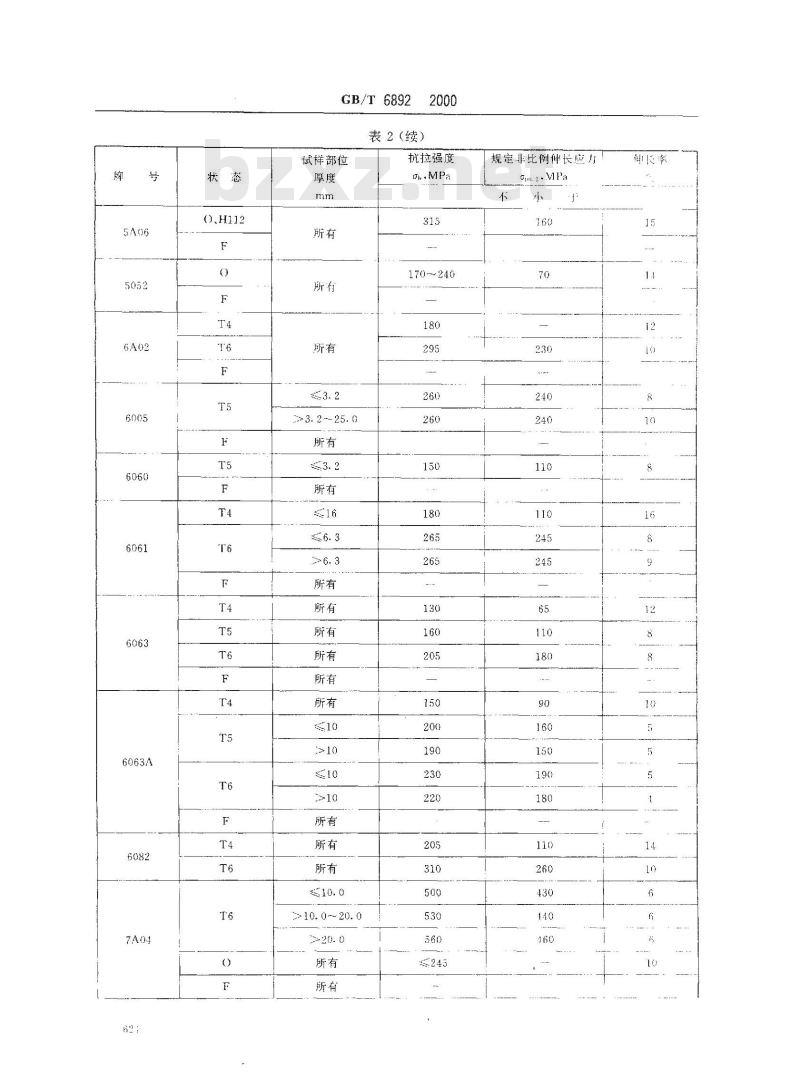

GB/T 6892
表2(续）
试样部位
>3. 2~25. 0
210. 0~20. 0
抗拉强度
170~240
规定非比例长应力
Opu.2.MPa
御长率
GB/T 68922000
表2（完）
试样部位
6. 3-12. 5
12. 5~70. 0
270.0~110.0
110.0~~130.0
抗拉强度
规定非比例伸长应力
仲长率
1H112状态交货的1060.1100、3A21、5A02合金型材力学性能不合格时，充许供方退火：0状态交货的上述牌号型材，当HI112状态方学性能合格时，供力可不退火。需方要求硬度时，山供需双方协商处理。但室温纵向力学性能和硬度只能要求其中-项。2
壁厚1.6mm的型材伸长率般不要求，如需方要求，由供需双方协商处理3
3.5低倍组织
3.5.1型材的低倍试片上.不允许有裂纹、缩尾、非金属夹杂物。3.5.2型材的低倍试片上允许有深度不超过0.5mm的成层。3.5.3空心型材的焊缝允许存在焊合痕迹。3.6显微组织
型材的显微纽织不允许过烧。
3.7表面质量
3.7.1型材表而不允许有裂纹、腐蚀斑点和硝盐痕迹。3.7.2型材表面上允许有深度不超过缺陷所在部位壁厚公称尺寸8%的起皮、气泡、表面粗糙和届部机械损伤，但缺陷最大深度不得超过0.5mm，缺陷总面积不超过型材表面积的5%。3.7.3装饰用型材，在图样或合同中注明装饰面。该表面上的允许缺陷深度不超过0.2mm，总面积不超过型材表面积的2%。
3.7.4型材上需要加工的部位，其表面缺陷深度不得超过加工余量。3.7.5充许供方沿型材纵向打光至表面光滑。3.7.6封闭的空心型材，其内表面不检查。4试验方法
4.1化学成分的仲裁分析方法按GB/T6987的规定执行。4.2力学性能检验方法
型材的室温纵向力学性能拉伸试验按GB/T228的规定进行。型材拉伸试样的选取和制备等按GB/T16865的规定执行。当型材不能加工出标准试样时，允许采用非标准试样，但此时仅测定抗拉强度。若非标准试样也加上不出时，一般不检测力学性能，如需厅要求，可采用全截面试样，并只测定抗拉强度供参号。4.3硬度的检验方法
型材硬度的检验按GB/T4340的规定执行。4.4低倍组织检验方法
GB/T 6892—2000
型材的低倍组织检验按GB/T3246的规定执行。4.5显微组织检验方法
型材的显微组织检验按GB/T3246的规定执行。4.6尺寸测量方法
型材横截面尺寸应用精度不低于0.05mm的量具测量，长度用米尺测量，4.7表面质量检验方法
型材表面质量用目视检验，不使用放大仪器，当缺陷深度不能确定时，可用打磨法测量。5检验规则
5.1检查和验收
5.1.1型材由供方技术监督部门进行检查，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准（或订货合同)的规定不符时，应按GB/T3199的有关规定向供方提出，由供需双方协商处理。如需仲裁，取样在需方，由供需双方共同进行。
5.2组批
型材应成批提交验收，每批应由同一合金牌号、状态和规格组成、批量不限。5.3检验项目
每批型材均应进行外形、尺寸偏差、力学性能、表面质量和低倍组织检验，淬火制品应进行显微组织检验。对于*XC8\类型材（《铝及铝、镁合金挤斥型材图册》中的），以及1060、1100、3A21、3003、5A02合金型材一般不进行力学性能和低倍组织检验，有特殊要求时应在合间中注明。5.4取样
5.4.1化学成分取样按GB/T17432的规定。5.4.2型材室温纵向力学性能的取样：5.4.2.1型材室温纵向力学性能试样应在抽检型材的挤压前端切取，每根型材只切取个试样。试样在型材断面上的切取部位应符合GB/T16865的规定。5.4.2.2型材室温纵向力学性能取样数量按表3的规定执行。5.4.2.3要求测定规定非比例伸长应力的型材，仅测定试样数量的50%，但不少于2个，5.4.3低倍组织取样
5.4.3.1型材低倍组织试样在抽检型材挤压尾部切取，每根型材只切取--个试样，5.4.3.2型材低倍组织取样数量按表4的规定执行。5.4.3.32×××、5×××、7×××合金空心型材焊缝试样在挤压前端切取.每批取样为5%，不少于3个。
显微组织取样
T4、T6状态交货的型材，每批（热处理炉）切取2个显微组织试样。表3型材室温纵向力学性能取样个数合金牌号
2A11、2A12、2017、2024、5A06、6A02.6005、6061、6060、6063、6063A、6082.7A04.7075
3A03、5A05.5052
(根数的)
最少（个
GB/T 6892 -- 2000
表4型材低倍组织取样数量
2.111、2A12、2017、2024、5A06、6A02、7A04.7075A03,5A05、5052、6061、6063、6063A.60825.5检验结巢的判定
取样数塾
%(根数的）
最少（个）
5.5.1化学成分、显微组织不合格时为整批不合格，外形尺寸、表面质量不合格为单根不合格，5.5.2当力学性能试验有任一试样不合格时，应从该批型材中重取双倍数量（包括原受检不合格型材）的试样重复试验，若重复试验均合格，则判该批为合格。若重复试验仍有试样不合格时，判该批型材为不合格、供允许供方遂根检验，合格者交货。5.5.3低倍组织不合格的重新检验5.5.3.1在低倍组织试样中有裂纹、非金属夹杂物的，则该根型材报废。允许从该批型材中另取双倍数量试样进行重复试验，复验合格则该批型材判为合格，若复验仍有试样不合格。则该批型材不合格或者由供方逐根检验，合格者交货。5.5.3.2低倍试样中有缩尾或成层超过允许深度时，允许从型材挤压尾端切去·定长度后重复检验，直至合格。其余未受检型材应按所切最大切尾长度切尾后交货，或逐根检验，合格者交货5.5.3.3焊缝试样不合格时，允许从型材挤压前端切去定长度后重复检验，直至合格。其余未受检型材应按所切最大切头长度切头后交货，或逐根检验，合格者交货。6标志、包装、运输、贮存
6.1标志
6.1.1在每批检验合格的型材上应挂上有如下标志的标牌：a）供方技术监督部门的检印；
b）合金牌号；
c）供应状态；
d）批号，
6.1.2型材的包装箱标志应符合GB/T3199的规定6.2包装、运输、贮存
型材不涂油.装入衬有一层中性或弱酸性防潮纸或者其他防潮材料和两层中性或弱酸性浸油纸的包装箱内。如需方要求涂防锈油包装或其他要求时，应在合同中注明。其他要求应符合GB/T3199的规定
6.3质量证明书
得批型材应附有质量证期存，注明：a）供方名称；
b）产晶名称；
c）合金牌号；
d）供应状态：
c）规露：
「）批号：
g）净军和件数：
h）各顶分析检验结果和技术监督部门印记：i）本标准编号：
j)出广日期(或包装日期)。
订货合同内容
GB/T6892-—2000
本标准所列产品的订货合同内应包括下列内容：a）产品名称；
b）合金牌号：
c）材料状态；
d）规格（型材号、定尺长度等）；e）尺寸允许偏差（若不注明则按最低级别供货）；）重量；
g）本标准编号；
h）其他要求。
新牌号
新状态
GB/T 6892
附录A
（提示的附录）
新1旧牌号对照表
口状态
附录B
(提示的附录）
新牌号
新旧状态对照表
新状态
旧牌号
旧状态
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
