【国家标准(GB)】 铝及铝合金压型板

中华人民共和国国家标准
铝及铝合金压型板
Wrought aluminium and aluminiumalloy --y corrugated sheet
UDC 669.71
:669.715 -41
GB 6891--86
木标准适用于作为工业及民用建筑、设备维护结构材料用的铝及铝合金压型板（简称型板）品种
1.1型号、牌号、状态和规格
压型板的型号、合金牌号、供应状态和规格应符合表1的规定。表
V25 -1501
V25~150 n
V25 -150
V25~150TV
V60-187.5
25 -300
V35 - 1151
V35 - 115 1I
V35-125
V130~550
合金牌号
供应状态
Y、Y2
Y、Y2
注：如需要其他板型或规格的压型板，供需双方可男行协商。1.2外形尺寸及允许偏差
国家标准局1986-0915发布
1700~6200
1700～5000
1200～2500
1987-09-01实施

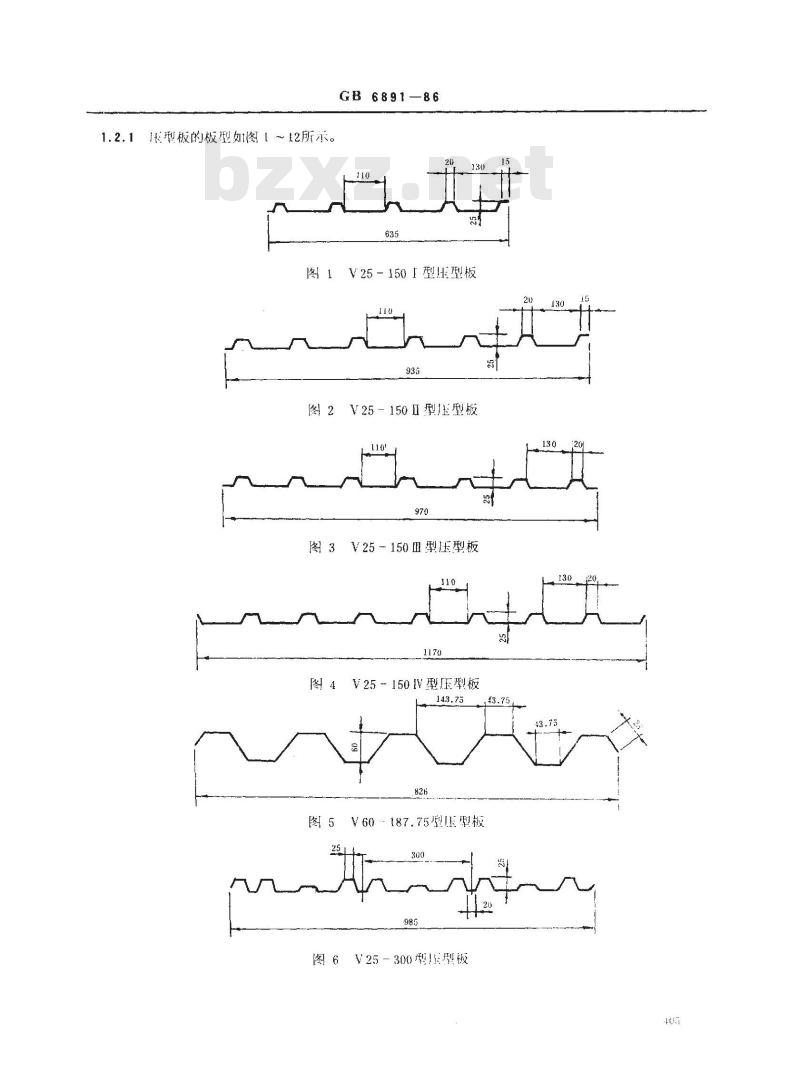

长型板的板型如图1～12所示。
GB 6891-86
V25-1501型压型板
150Ⅱ型压型板
图3V25-150型压型板
图4V25-150V型压型板
图5V60187.75型压型板
V25-300型压型板
GB 6891--86

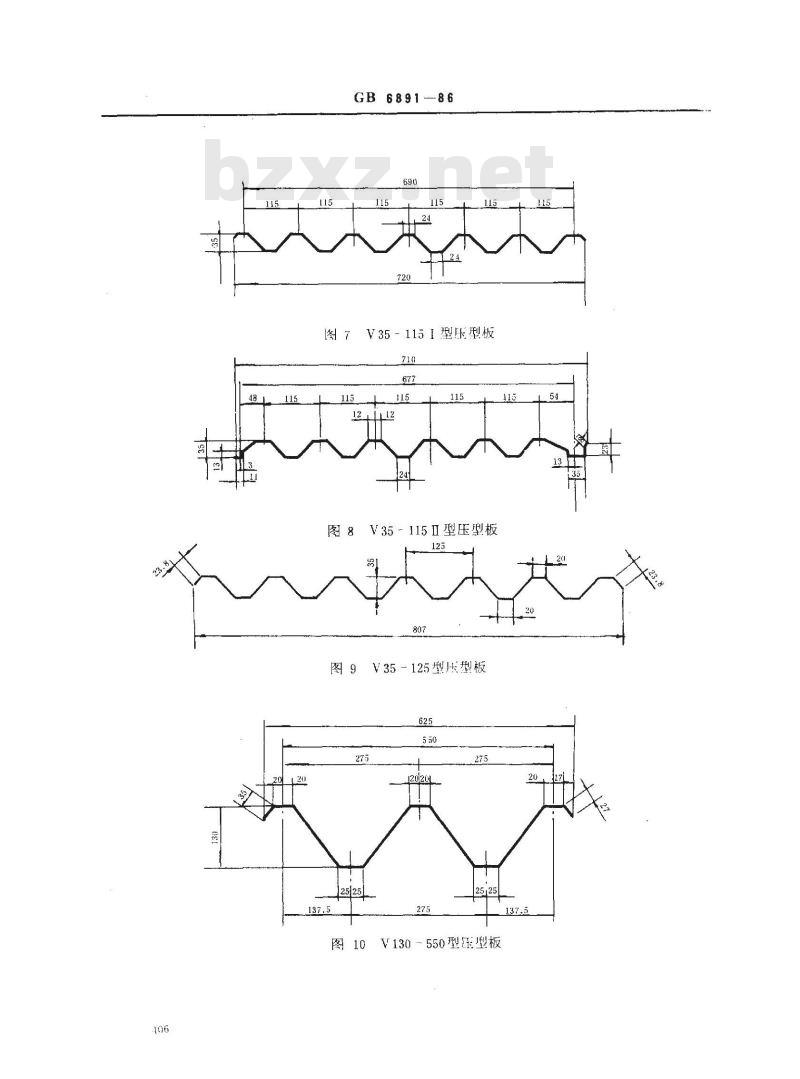

V35-1151型压型板
图8V35-115Ⅱ型压型板
V35-125型压型板
图10V130550型压型板

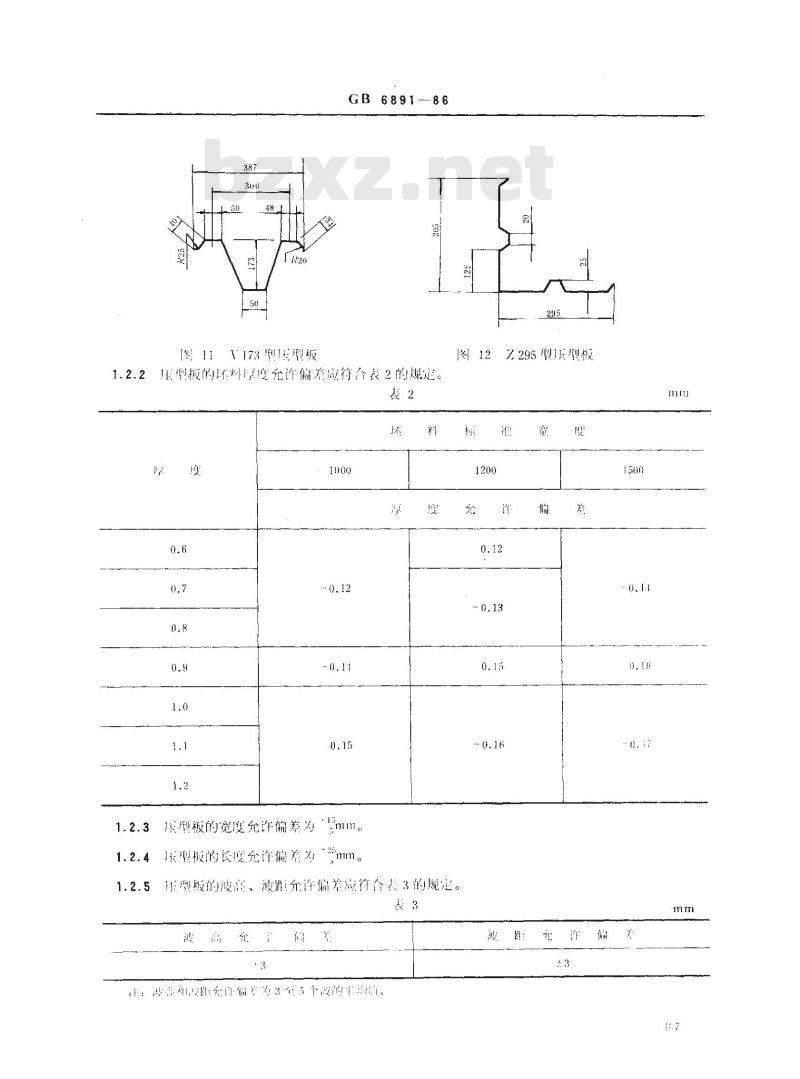

广R20
【173型压型板
GB689186
1.2.2板的坏料博度允许偏差应符表2的规定。表2
压型板的宽度允许偏差为“mm
1.2.4压型板的长度允许偏差为
[图12
2295型）型板
1.2.5用型叛的没离、波距充许偏差应符合表3的规定。表3
正：波宝即即充编单为3全：个设的中均置。波
GB6891-—86

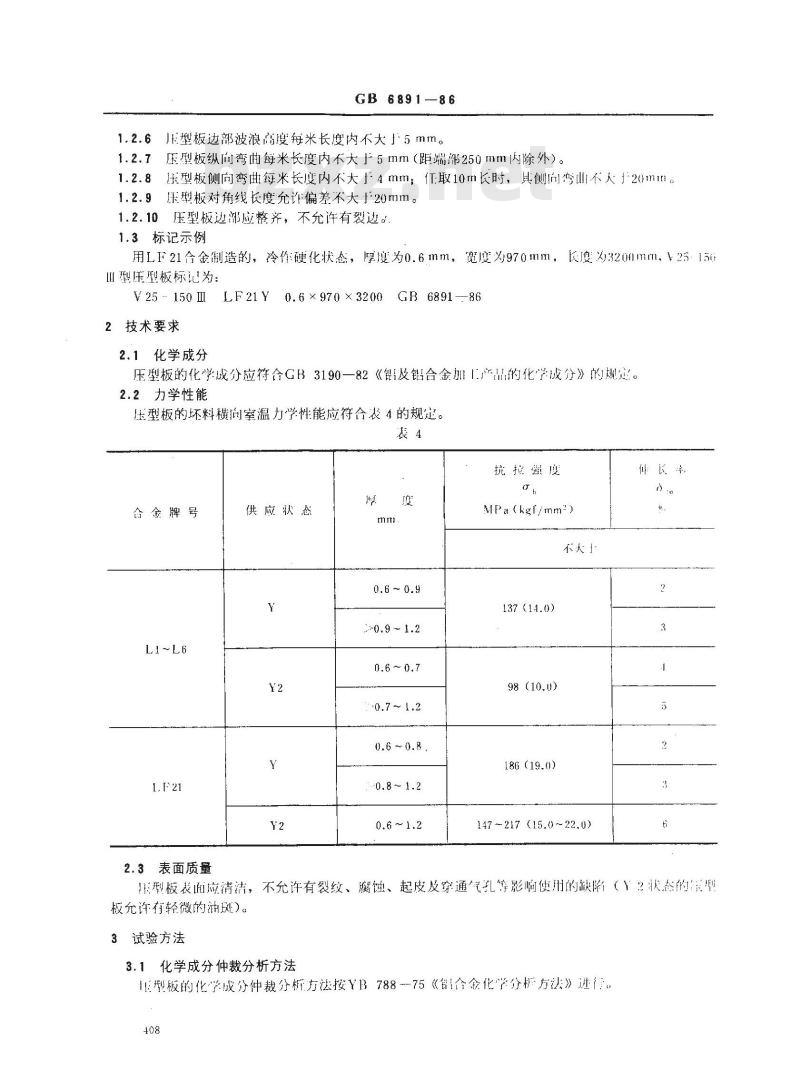

1.2.6压型板边部波浪高度每米长度内不大5mm。1.2.7压型板纵向弯曲每米长度内不大于5mm（距端部250mm内除外）1.2.8压型板侧向弯曲每米长度内不大于4mm；任取10m长时，其侧向弯l不人于20mm。1.2.9压型板对角线长度充许偏差不大120mm。1.2.10压型板边部应整齐，不允许有裂边。1.3标记示例
用LF21合金制造的，冷作硬化状态，厚度为0.6mm，宽度为970mm，长度为3200mm，25：15Ⅲ型压型板标记为：
V 25 - 150 Ⅱ
2技术要求
2.1化学成分
0.6×970×3200GB6891-86
压型板的化学成分应符含GB3190一82《铝及铝合金加1心晶的化学成分》的规处。2.2力学性能
压型板的坏料横向室温力学性能应符合表4的规定。表4
抗拉强度
合金牌号
L1～6
供应状态
MPa(kgf/mm)
不大十wwW.bzxz.Net
137 (14.0)
98 (10.u)
186 (19.0)
147~217(15.0~22.0)
2.3表面质量
用型板表面应清洁，不允许有裂纹、腐蚀、起皮及穿通气孔等影响使用的缺陷（丫2状态的型板允许有轻微的油斑）。
3试验方法
3.1化学成分仲裁分析方法
正型板的化学成分仲裁分析方法按YB788--75《销合金化学分析方法》进行。408
3.2室温力学性能试验方法
GB 6891--86
非型板的坏料室温力学性能试验方法按GB228-76《金阀拉力试验法》进行。4检验规则
4.1检查和验收
压型板应出供方技术监督部门验收，并保证产品质量符合本标准要求。4.2组批
压型板应成批提变验收，每批应由同合金、状态、规格和型号组成。4.3检验项目
批压型板均应进行外形尺寸偏差和表面质量的检验。每批压型板的坏料应进行室漏力学性能格验。
4.4取样数量
4.4.1每批乐型板的坏料按张数抽取2%（不少于2张），每张切取个窄温力学性能试样，逃行拉力试验。
4.4.2每批型板按张数抽取5%（不少于3张），按1.2的要求检香外形尺寸允诈偏差。4.5重复试验
当案温力学性能试验结果不合格时，应从不合格试样的压型板环料上重取双倍数载的试样重复试验。如复验后仍有·个试样不合格时，该压型板坏料应予报废。供方可对不合格试样所代表的坏料风阔逐张逊行试验，不合格者作废。5标志、包装、运输、贮存
5.1标志
在已验收的压型板板垛七面张，上合金牌号、状态、批号、规格利型号。正型板包装箱的标志应符合GB319982《铝及铝合金加「品的包装、标志、运输、存》的规定。5.2包装
型板包装时不涂油、不垫纸成垛简易包装。板垛应用纸包好，并用尼龙编织带捆紧，再用游青纸包严。然后在板垛七面层防雨的塑料薄膜，板垛上、下两端用箱盖捆紧钉牢。每垛高不超过500mm，每垛它重不超过5000kg。包装的其他有关规延应符合GB319982的规定。5.3运输和贮存
压型板的运输和货存应符合GB3199一82的规定。附加说明：
本标准的中国有色金属业总公副提出。本标准山西南铝加！负贵起草。本标准要起草人静冶。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
