【国家标准(GB)】 烧结不锈钢过滤元件

ICS 77.160

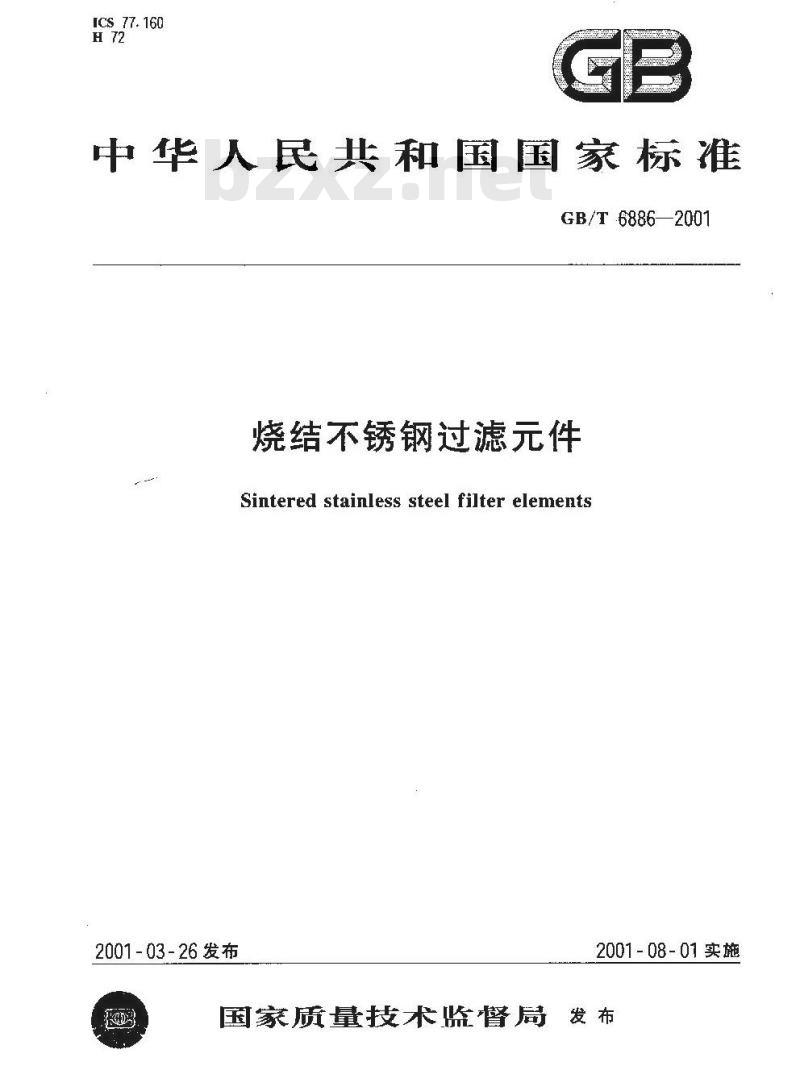

中华人民共和国国家标准
GB/T 68862001
烧结不锈钢过滤元件
Sintered stainless steel filter elements2001- 03-26 发布
2001-08-01实施
国家质量技术监督局发布
GB/T6886—2001

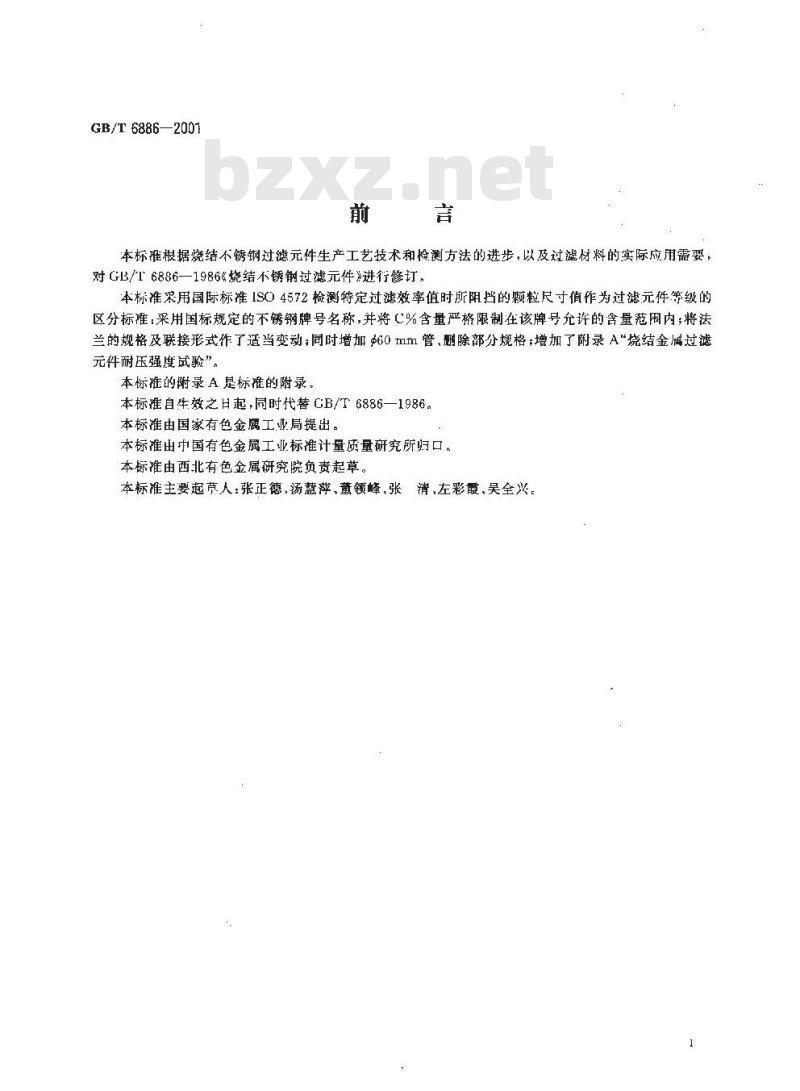

本标准根据烧结不锈钢过滤元件生产工艺技术和检测方法的进步，以及过滤材料的实际应用需要，对GB/T6886—1986《烧结不锈钢过滤元件》进行修订。本标准采用国际标准1SO4572检测特定过滤效率值时所阻挡的颗粒尺寸值作为过滤元件等级的区分标准采用国标规定的不锈钢牌号名称，并将C%含量严格限制在该牌号允许的含量范周内；将法兰的规格及联接形式作了适当变动；同时增加60mm管，形除部分规格：增加了附录A“烧结金属过滤元件耐压强度试验”。
本标准的附录A是标推的附录，
本标准自牛效之日起，同时代替GB/T6886—1986。本标准由国家有色金属工业局提出。本标准出中国有色金属工业标准计量质量研究所归口。本标准由西北有色金属研究院负责起草。本标准主要起人：张正德、汤慧萍、董领峰,张清、左彩霞、吴全兴。1范围

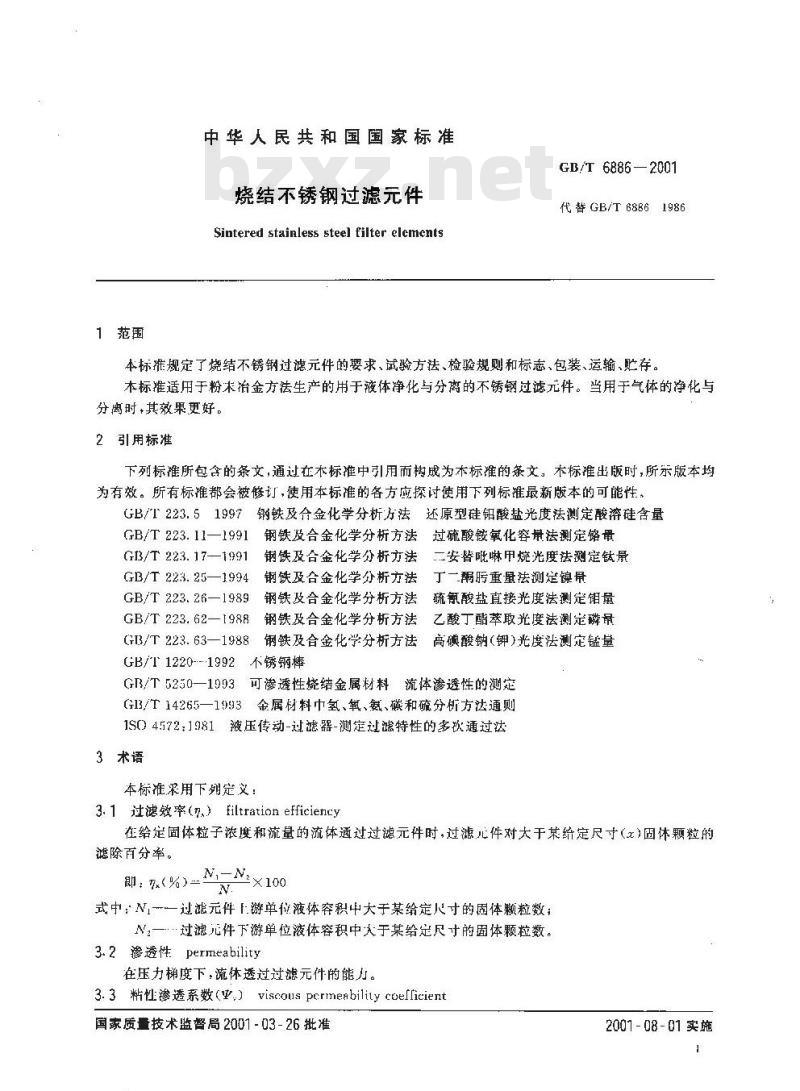

中华人民共和国国家标准
烧结不锈钢过滤元件
Sintered stainless steel filter elcmentsGB/T 6886—2001
代替GB/T 68861986
本标推规定了烧结不锈钢过滤元件的要求、试验方法、检验规则和标志、包装、运输、贮存。本标推适用于粉未治金方法生产的用于液体净化与分离的不锈钢过滤元件。当用于气体的净化与分离时+其效果更好。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T 223.5 1997号
钢铁及合金化学分析方法还原型硅铅酸盐光度法测定酸漆硅含量GB/T223.11—1991钢铁及合金化学分析方法过硫酸铵氧化容量法测定铬量G3/T 223. 17-1991
GB/T 223. 25—1994
GB/T 223. 26—1989
GB/T 223. 62—1988
(FB/T 223. 63-—1988
钢铁及合金化学分析方法
二安替吡啉甲烷光度法测定钛景钢铁及合金化学分析方法
丁一弱重量法测定镍册
钢铁及合金化学分析方法
钢铁及合金化学分析方法
钢铁及合金化学分析方法
GB/T 1220---1992
不锈钢棒
GB/T 5250—1993
硫氰酸盐直接光度法测定销量
乙酸丁酯萃取光度法测定磷
高碘酸钠（钾）光度法测定锰量可渗透性烧结金属材料流体渗透性的测定G13/T14265—1993金属材料中氢、氧、氨、碳和硫分析方法通则1S04572：1981液压传动-过滤器-测定过滤特性的多次通过法3术语
本标准采用下列定义：
3.1过滤效率（）filtrationefficiency在给定固体粒子浓度和流量的流体通过过滤元件时,过滤儿件对大于某给定尺寸()固体颗粒的谌除百分率。
：7%）×100
式中：N一过滤元件F.游单位液体容积中大于某给定尺寸的固体颗粒数；N.—…过滤元件下游单位液体容积中大于某给定尺寸的固体颗粒数。3.2渗透性permeability
在压力梯度下，流休透过过滤元件的能力。3.3粘性渗透系数(,)viscous prrmeability coeicient国家质量技术监督局2001-03-26批准2001-08-01实施
GB/T 6886—2001

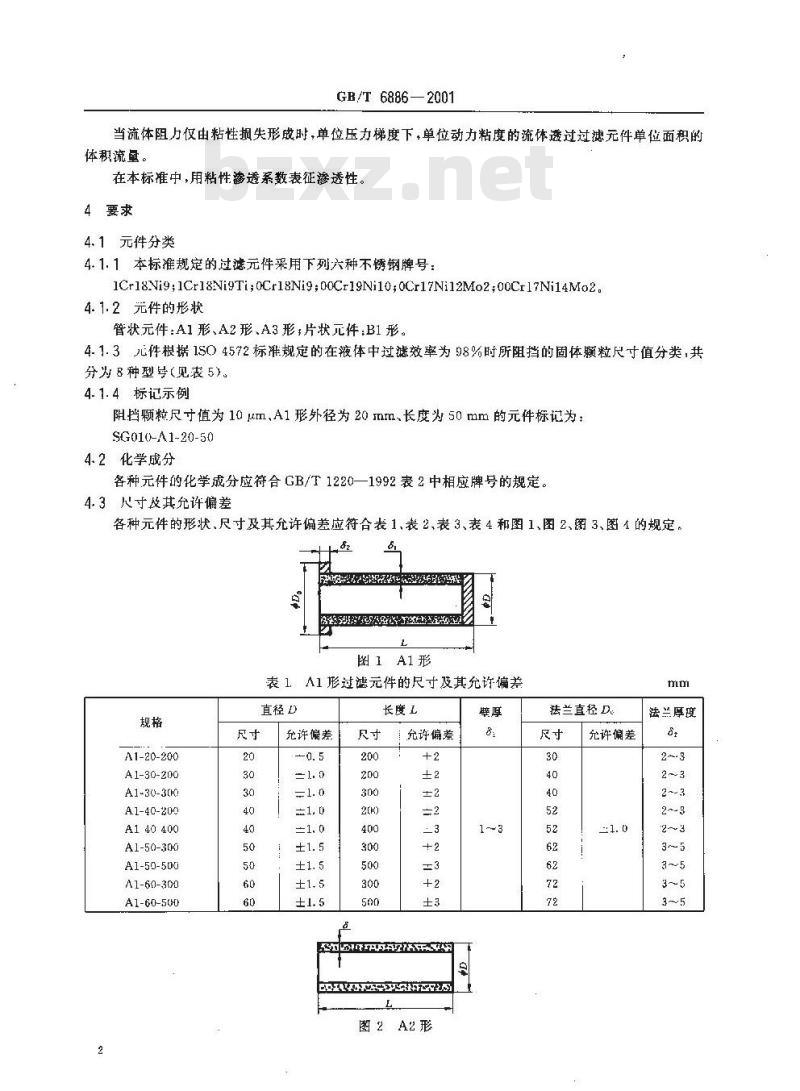

当流体阻力仅由粘性损失形成时，单位压力梯度下，单位动力粘度的流体透过过滤元件单位面积的体积流量。
在本标准中，用粘性渗透系数表征渗透性。4要求
4.1元件分类
4.1.1本标准规定的过滤元件采用下列六种不锈钢牌号：1Cr18Ni9;1Cr18Ni9Ti; 0Cr18Ni9; 00Cr19Ni10,0Cr17Ni12M02;00Ct17Ni14Mo2.4.1.2元件的形状
管状元件:A1形、A2形、A3形片状元件,B1形。4.1.3元件根据1SO4572标准规定的在液体中过滤效率为98%时所阻挡的固体颗粒尺寸值分类，共分为8种型号(见表5)。
4.1.4标记示例
阻挡颗粒尺寸值为10μm、A1形外径为20mm、长度为50mm的元件标记为：SG010-A1-20-50
4.2化学成分
各种元件的化学成分应符合GB/T1220—1992表2中相应牌号的规定。4.3尺寸放其允许偏差
各种元件的形状、尺寸及其允许偏差应符合表1、表2、表3、表4和图1、图2、图3、图1的规定。6
图1A1形
表1：A1形过滤元件的尺寸及其允许偏差规格
A1-20-200
A1-30-200
A1-30-30
A1-40-200
A1 40 400
A1-50-300
A1-50-500
A1-60-300
A1-60-500
直径D
允许偏差
长度Ｌ
允许偏差
图 ２A2形
法兰直径 De
允许偏差
法兰厚度
A2-20-200
A2-30-200
A2-30-300
A2-40-200
A2-40-400
A2-50-300
A2-50-50
A2-60-300
A2-60-5(10
A3-20-200
A3-30-200
A3-30-300
A3-40-200
A3-40-400
A3-50-300
A3-50-500
A3-60-300
A360-500
Bl-100
B1 200
B1-300
B1-400
GB/T 6886 2001
表2A2形过滤元件的尺寸及其允许偏差直径D
充许偏差
R群R0
图3A3形
表3A3形过滤元件的尺寸及其允许偏差丘径
充许偏差
长度L
允许偏差
图4B形
充许偏整
管接头
M16X×1.5
M16X×1.5
M20X1,
表4B1形过滤元件的尺寸及其允许偏差直径
充许偏差
厚度：
允许偏差
GB/T 6886—2001
各型号和规格元件的性能应符合表5的规定。表5过滤元件的性能
被体中阻挡的颗粒尺寸值，n
过滤效率
过滤效率
注：管状元件进行耐内压破坏强度试验透性不小于
渗透系数
相对透气系数
m3/(m2-h·kPa)
耐压破坏强度
不小于
4.5需方对过滤元件的型号、规格和尺寸允许偏差和性能有其他要求时，由供需双方商定。4.6过滤元件表面不应有裂纹.孔洞、叫凸不平、变形及过烧等缺陷。5试验方法
1. 5~~2. 5
1. 5~2. 5
1. 5~2. 5
1. 5~3. [
5.1过滤元件化学成分的测定按GB/T223.5、GB/T223.11、GB/T223.17、GB/1223.26(B/T 223.62.GB/T 223.63及GR/T14265进行。5.2在特定过滤效率值下阻挡固体颗粒尺寸值的测定按ISO4572进行。5.3谬透性的测定按GB/T5250进行。5. 4 耐内压破坏压力的测定按本标准附录 A 进行。5.5表面缺陷国视检查。
5.6外形尺寸用相应精度的量其测量。6检验规则
6.1产品应由供方技术监督部门进行检查，保证产品质量符合本标准或订货合同规定，并附质量证明书。
6.2需方可对收到的产品按本标准或订货合同规定进行验收，如检验结果与本标准或订货合同的规定不符时，应在收到产品之日起三个月内向供方提出，由供需双方共同协商解决。6.3产品应成批提交检验。每批由同一合批粉末按相同工艺生产的产品组成。6. 4检验项自,取样规则及数量按表6 规定进行。6.5检验结果如有一项不符合本标准规定，则在该批产品中对该项加倍取样复验。若仍有一个结果不符合标推要求时，则该批产品为不合格。尺寸偏差和表面质量检验结果不合格时，按件报废。表6过滤元件的检验项目及数量
检验项目
化学成分过滤效率
密透性
内压被坏压力
取样规则及数量
每批抽样1个
每批3%.但不少3个
逐个检验
合同注明方予检测
合尚注明方予检测
7标志、包装、运输、贮存
7.1标志
6—2001
GB/T 6886
7.1.1检验合格的产品应有如下标志或标签：a）产品型号；
h）批号；
c）供方技术部门的检印。
7.1.2包装箱上应注明：
）供方名称；
b）产品名称和型号；
c）收货单位及地址；
e）防潮、防无等字样或标志。
7.2包装运输,贮存
7.2.1产品应以塑料袋或纸盒包装·包装好的产品置于运输包装箱内，以软质物隔开并填紧，每箱净重不趋过20kg。
7.2.2：产品在运输过程中，不得受潮、撞击和滚动。7.2.3产品应存放于干燥处，不得受溯。7.3质量证明书
每批过滤元件应附有产品质证明书，注明：a）供方名称；
b)产品名称：
c）型号；
d)规格；
e）批号，
f）件数或净重；
名）各项分析检验结果和技术监督部门检印；h）本标准编号：
i)出」H期。bzxZ.net
A1适用范围
GB/T6886—2001
附录A
(标准的附录）
烧结金禹过滤元件耐压强度试验本方法适用于管状和片状烧结金属过滤元件，在其孔隙被石蜡堵塞的情况下，测定其经受流体压强的能力。管状试样有耐内压外压两种强度，一般情况下只测量耐内压强度值。A2方法及原理
将过滤元件试样胃于液压系统管路中，均匀地逐渐向试样加压；直至破裂或达某特定值试验系统所示负荷值为试样耐压强度值。
A3设备
A3.1耐压强度试验系统，如图A1示。1一糖压蒙;2一压,打表;3一试样图A1液压强度试验系统示意图
A3.2液压泵
液压泵的性能应能保证流体压强大于试验所需的过滤元件的爆破压强，并保证均勾的流述，使压力稳定上升。
A3.3压力表
测试精度不低于 1 级的压力表,A3.4试样夹具
有三种结构分别适用于片状试样、管状试样外压强度和管状试样内压强度，如图A2所示斌样
片试样夹其
A4试样
督内监来具
图A2过滤元件试样及夹其示意图管状试样为g50±1.5mm×150mm，片状试样为$50X3±02mm。6
管外压夹具
A5试验步骤
GB/T6886—2001
A5.1试验样品先作外观检查，不充许有裂纹等缺陷。45.2将石蜡熔化，保持温度为 60~～~62℃。A5.3将试样浸人熔融石蜡中，3min后提出试样冷却，凝固的石蜡在试样表面应当均匀，且保证孔洞全部封闭。
A5.4压力试验的介质为净水，水温15~30℃。A5.5将试样固定在夹具上。
A5. 6启动液压象,逐步提高压力,升乐速度保持在 0. 1 MPa /min 左右,观察并记录被坏的压强或预期的压强
A5.7卸下试样，清洗夹具和管路系统。A6试验报告
试验报告应包括下列项目：
n）注明本标准号；
b）必须的详细说明；
c） 测试结果。
