【机械行业标准(JB)】 矿山窄轨车辆 开式轮对 外盖

ICS73.100.40
中华人民共和国机械行业标准
JB/T 8296.5—1999
矿山窄轨车辆
开式轮对
Narrow gauge mine car Open typewheelassemblyOutercovers
1999-06-28发布
国家机械工业局
2000-01-01 实施
JB/T8296.5—1999

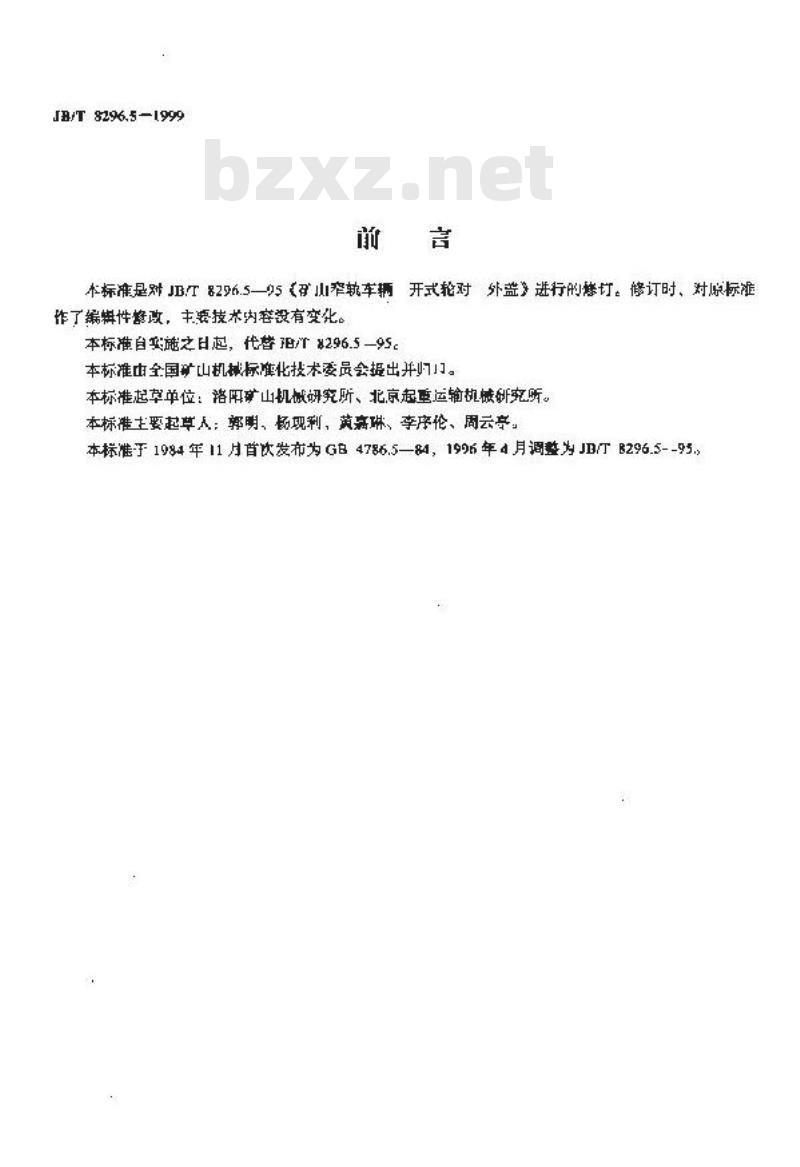

本标准是对JBT8296.5一05（孕山窄轨车损开式轮对外盖》进行的修订。修订时、对原标准作了编特性繁改，主要技术内容没有变化。本标准自实施之日起，代替拍8296.5-95。本标准全国矿山机械标准化技术委员会报出并归门。本标准起草单位：洛阳矿山机械研究所、北京起重运输机械究所。本标准主要起草人：郭明，杨现刹，黄琳、李序伦、周云亭本标准于1984年11月首次发布为GB4786.5—84，1996年4月调整为JBB296.5--95，1范围
中华人民共和国机械行业标准

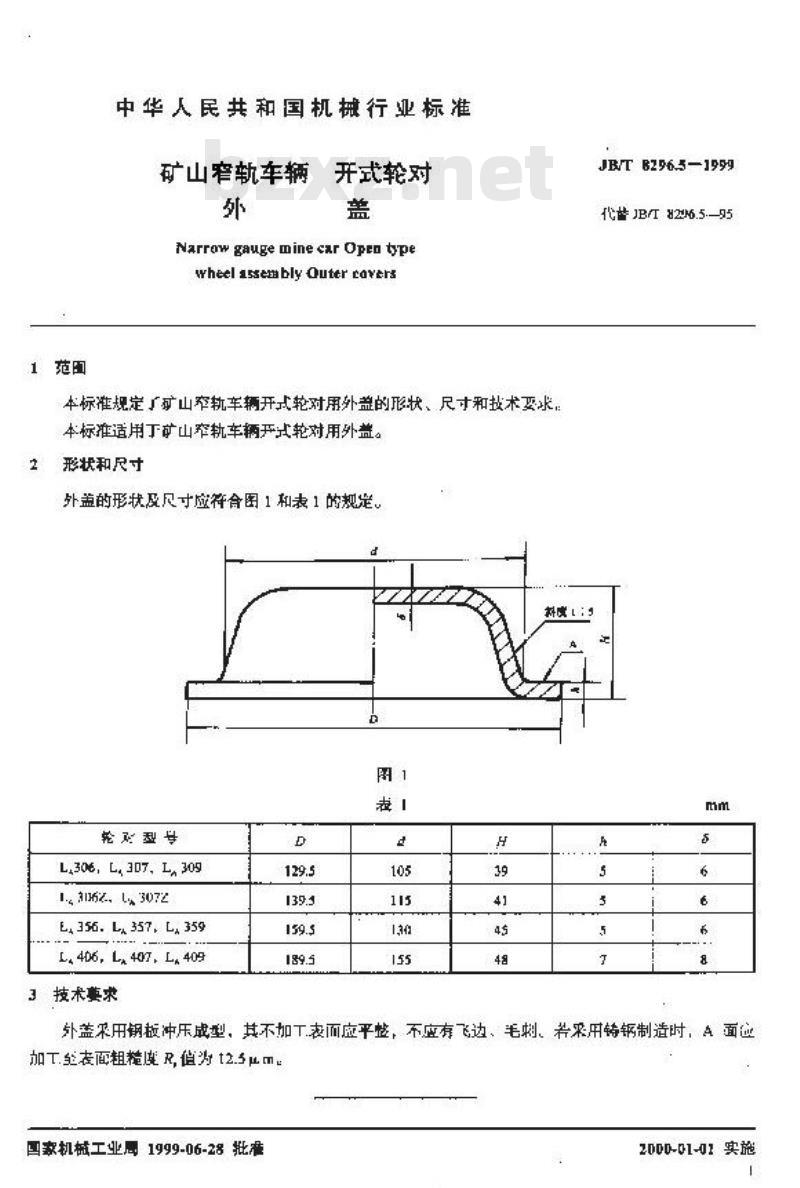

矿山窄轨车辆开式轮对
Narrow gauge mine car Open typewheel 1sseably Outer cavers
本标准规定了矿山窄轨车辆开式轮对用外益的形状、尺寸和技术恶求，本标准适用丁扩山窄轨车辆开式轮对用外盖。2形状和尺寸Www.bzxZ.net
外盖的形状及尺寸应符合图1和表1的规是。图1
L,306, L, 307, L,309
1., 362,t3072
E, 356. L, 357, L, 359
L, 406, L, 407, L, 409
3技术要求
JB/TB296.5—1999
代B8206.5.95
外盖采用钢板冲成型，其不加工表而应平整，不应有飞边、毛刺、若采用转钢制造时，A面位加T.至表面粗精度R,值为t2.5μm国家机械工业圈1999-06-28批准2000-01-01实施
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
