【机械行业标准(JB)】 矿山窄轨车辆 开式轮对 车轮

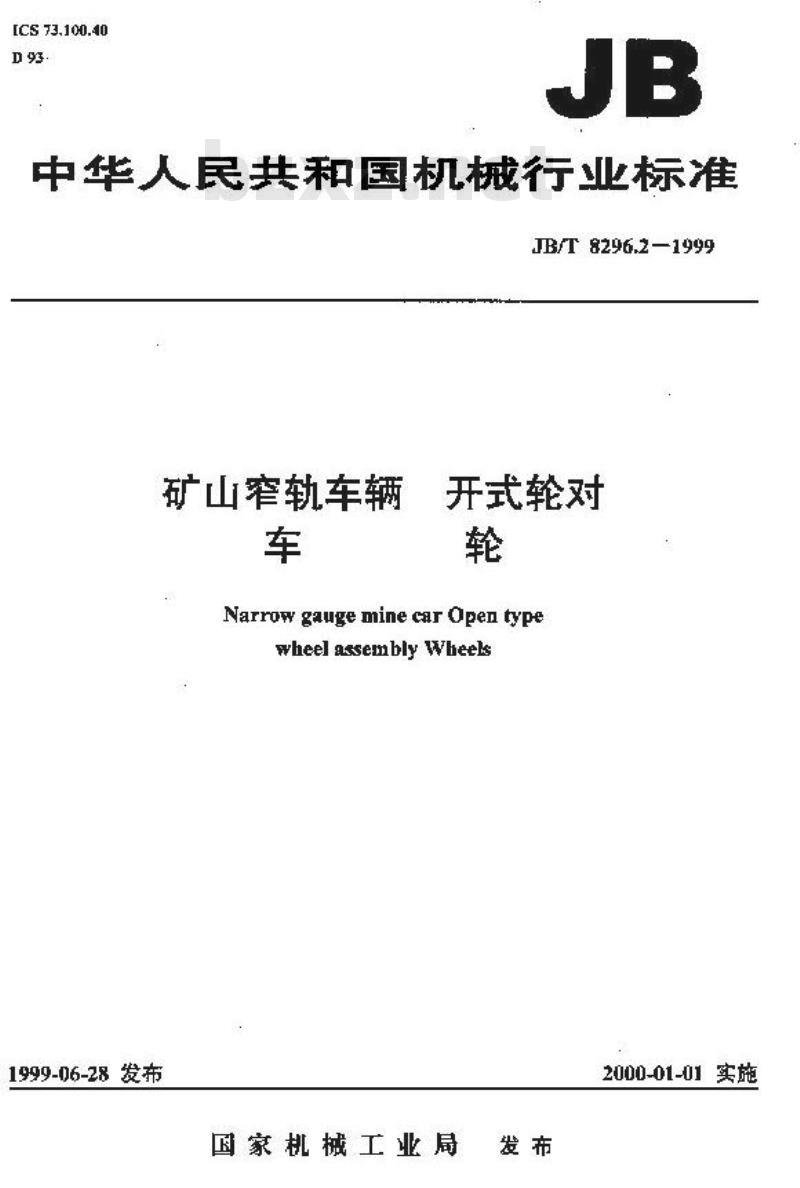

[CS73.100.40
中华人民共和国机械行业标准
JB/T8296.2—1999
矿山窄轨车辆
开式轮对
NarrowgaugeminecarOpentype
wheel assembly Wheeks
1999-06-28发布
国家机械工业局
2000-01-01实施

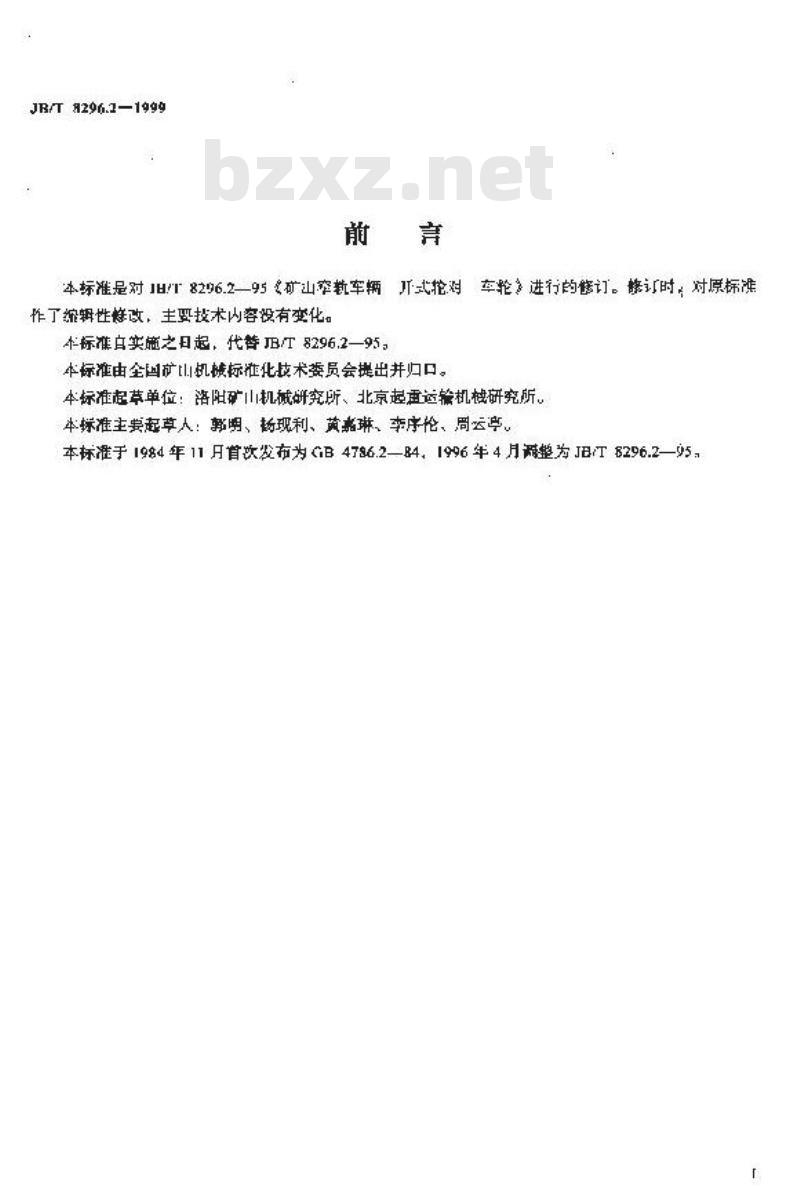

JR/T8296.2—1999
本标准是对旧8296.2一95矿山牵新车辆式抢对车轮》进行的警订。静订时，对原标温作了缩辑性整改，主要技术内容设有变化。本标准实施之日起，代替B/T8296.2—95，本标准由全回矿山机糖标准化技术委员会出并归口。本标准起草单位：洛阳矿山机械研究所、北京再运篇机械研究所。本标准主要起草人：郭明、杨现利、黄嘉琳、李序伦、周云亨、本标准于1984年11月首款发布为GB4796.2-84，1996年4月整为JB/T8296.2—95，范围

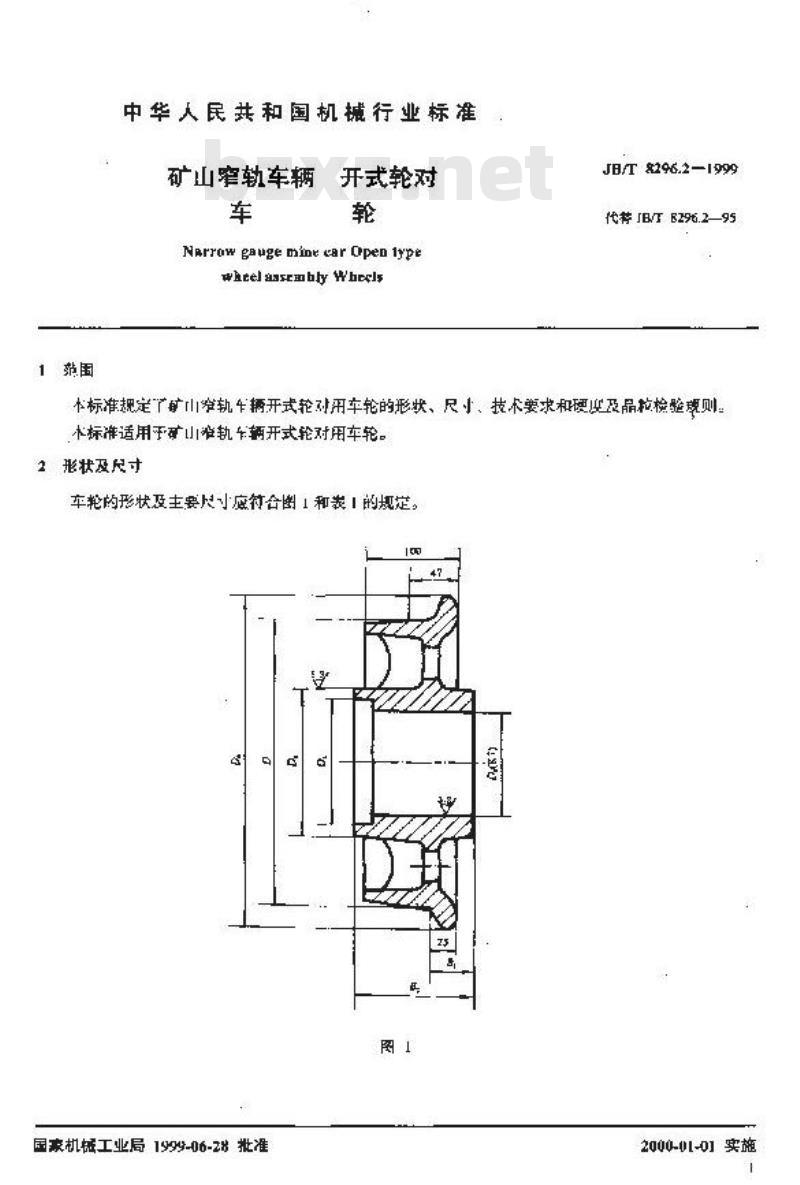

中华人民共和国机城行业标准
矿山窄轨车辆此内容来自标准下载网
百开式轮对
Narrowgaugemine carOpenlype
whtelaasemblyWheels
JB/T 8296.2—1999
代荐IB/B296.2—95
本标准规定了铲山窄轨车辆开式轮对用车轮的形状、尺、技术要求和硬必及品拉检验现则小标准适用下矿小窄轨车辆开式轮对用车轮。2恶状及尺寸
车轮的形状及主要尺寸应符合图1和表1的规定。图
国豪机工业局1599-06-2批准
2000-01-01实施

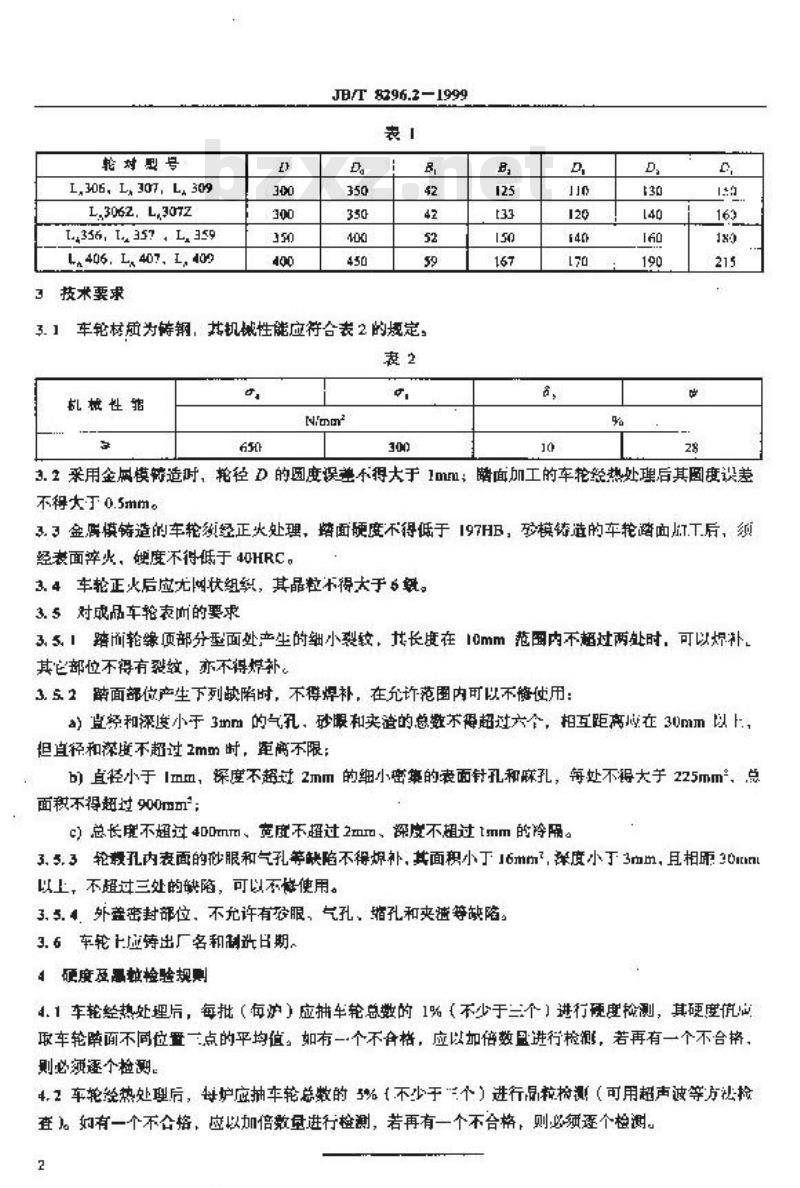

轮对号
I,306, L, 307, L,309
L,3062.L,3072
T. 336, t 357 L 359
, 406. L, 407, L, 409
技术要求
JB/T 8296.2—1999
3.1车轮材所为铸钢，其机械性能应符合表2的规定表2
机械性指
3.2采用金网模静造时，轮艳径D的圆度误善不得大于1mml：踏面加工的车轮经热处理后其圆度识差不得大于0.5mm。
3.3金底模铸造的车轮须经正火处理，踏面硬度不得低于197HB，致模铸造的车轮踏面T.T后，须经表面率火，硬度不待低于40HRC。3.4车轮正火后应无网状组织，其晶粒不得大于6载。3.5对成品车轮表而的要求
3.5，！踏而轮缘顶部分型面处产尘的细小裂较，其长度在10mm范围内不超过两处时，可以焊补，其它部位不得有裂纹，亦不得补。3.5.2踏面部位产生下列缺陷时，不得焊补，在允许范围内可以不俺使用a）直经和深度小于3mm的气孔，砂眼和夹潜的总数不得超过六个，相互距离成在30mm以上但直径和深度不超过2m的时，距离不限：b）直轻小于1mm，深度不超过2mm的细小密集的表面针孔和嘛孔，每处不得大手225mm，总面积不得超过900mm；
c）总长鹿不超过400mml、竞不超过2m、深度不过tmm的隔。3.5.3轮孔内表面的秒眼和气孔等缺陷不得焊补，其面积小于16mm，深度小于3凸m，且相原30mml以上，不超过三处的缺陷，可以不修便用。3.5.4外盖密封部位，不允许有袋眼，气孔、缩孔和夹满等缺陷。3.6车轮上应铸出厂名和制选日期。4硬度及需粒检验规购
4.1车轮经热处理后，每批（每炉）应抽车轮总整的1%（不少于三个）进行硬度检测，其硬度值取车轮晔面不同位一点的平均值。如有一个不合格，应以加倍数显进行检测，若再有一个不合格，则必须逐个检测。
4.2车轮经热处理后，每炉应抽车轮总数的5%（不少于个）进行晶粒格测（可用超声波等方法检查）如有一个不合格，应以加倍数量进行检测，若再有一个不合格，则必须逐个检测。2
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
