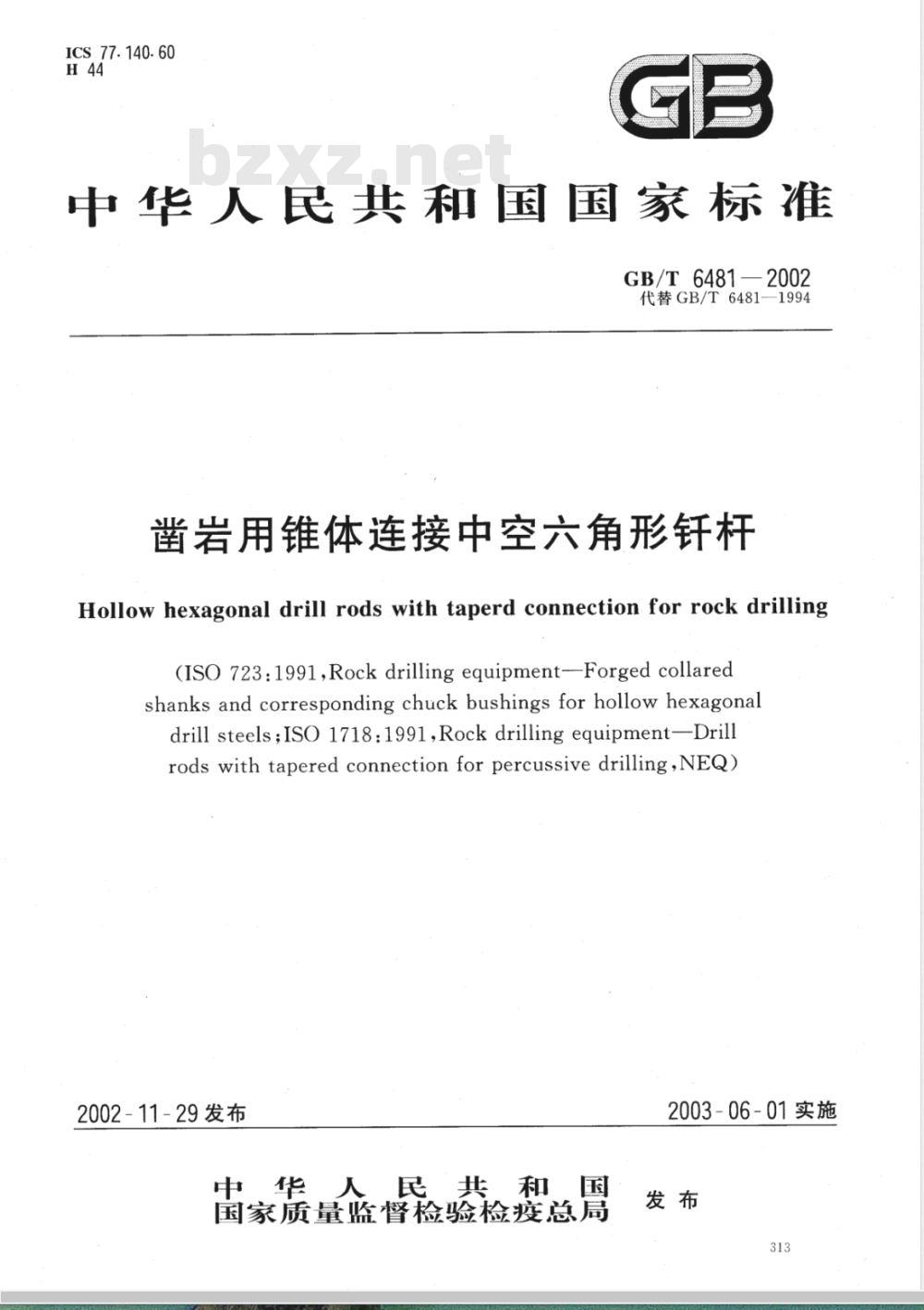

ICS.77.140.60
中华人民共和国国家标准　
GB/T6481—2002
代替GB/T6481-1994
凿岩用锥体连接中空六角形钎杆，Hollow hexagonal drill rods with taperd connection for rock drilling(ISO 723: 1991,Rock drilling equipment-Forged collaredshanks and corresponding chuck bushings for hollow hexagonaldrill steels ;ISO 1718:1991,Rock drilling equipment—-Drillrods with tapered connection for percussive drilling,NEQ)2002- 11-29 发布
中华人民共和国
国家质量监督检验检疫总局
2003-06-01实施
GB/T6481—2002

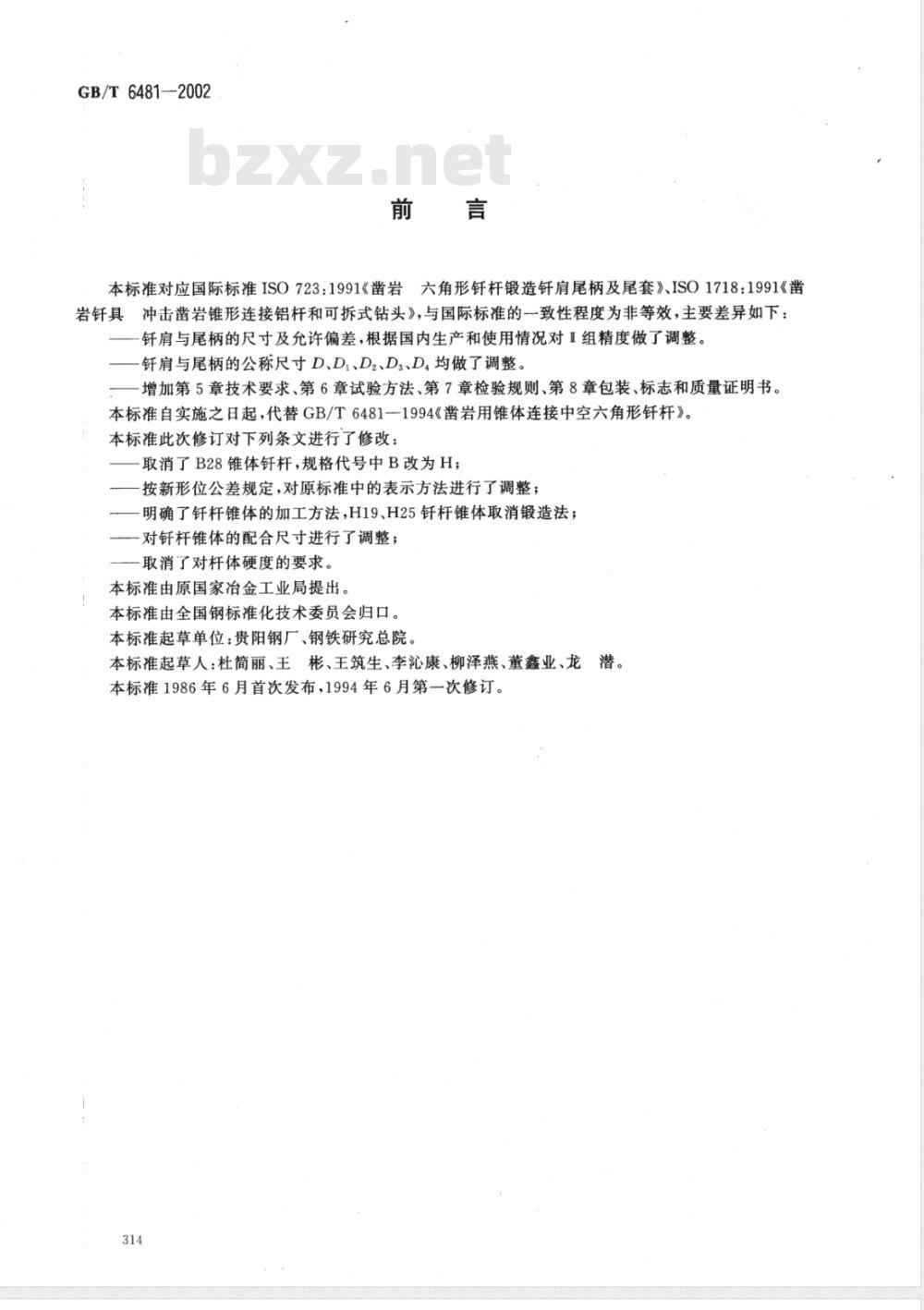

本标准对应国际标准ISO723:1991《凿岩六角形钎杆锻造钎肩尾柄及尾套》、ISO1718：1991《凿岩钎具冲击凿岩锥形连接铝杆和可拆式钻头》，与国际标准的一致性程度为非等效，主要差异如下：钎肩与尾柄的尺寸及允许偏差，根据国内生产和使用情况对1组精度做了调整。钎肩与尾柄的公称尺寸D、D1、D2、D3、D.均做了调整。增加第5章技术要求、第6章试验方法、第7章检验规则、第8章包装、标志和质量证明书。本标准自实施之日起，代替GB/T6481--1994《凿岩用锥体连接中空六角形钎杆》。本标准此次修订对下列条文进行了修改：取消了B28锥体钎杆，规格代号中B改为H；按新形位公差规定，对原标准中的表示方法进行了调整；明确了钎杆锥体的加工方法，H19、H25钎杆锥体取消锻造法；对钎杆锥体的配合尺寸进行了调整；取消了对杆体硬度的要求。
本标准由原国家冶金工业局提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：贵阳钢厂、钢铁研究总院。本标准起草人：杜简丽、王彬、王筑生、李沁康、柳泽燕、董鑫业、龙潜。本标准1986年6月首次发布，1994年6月第一次修订。314

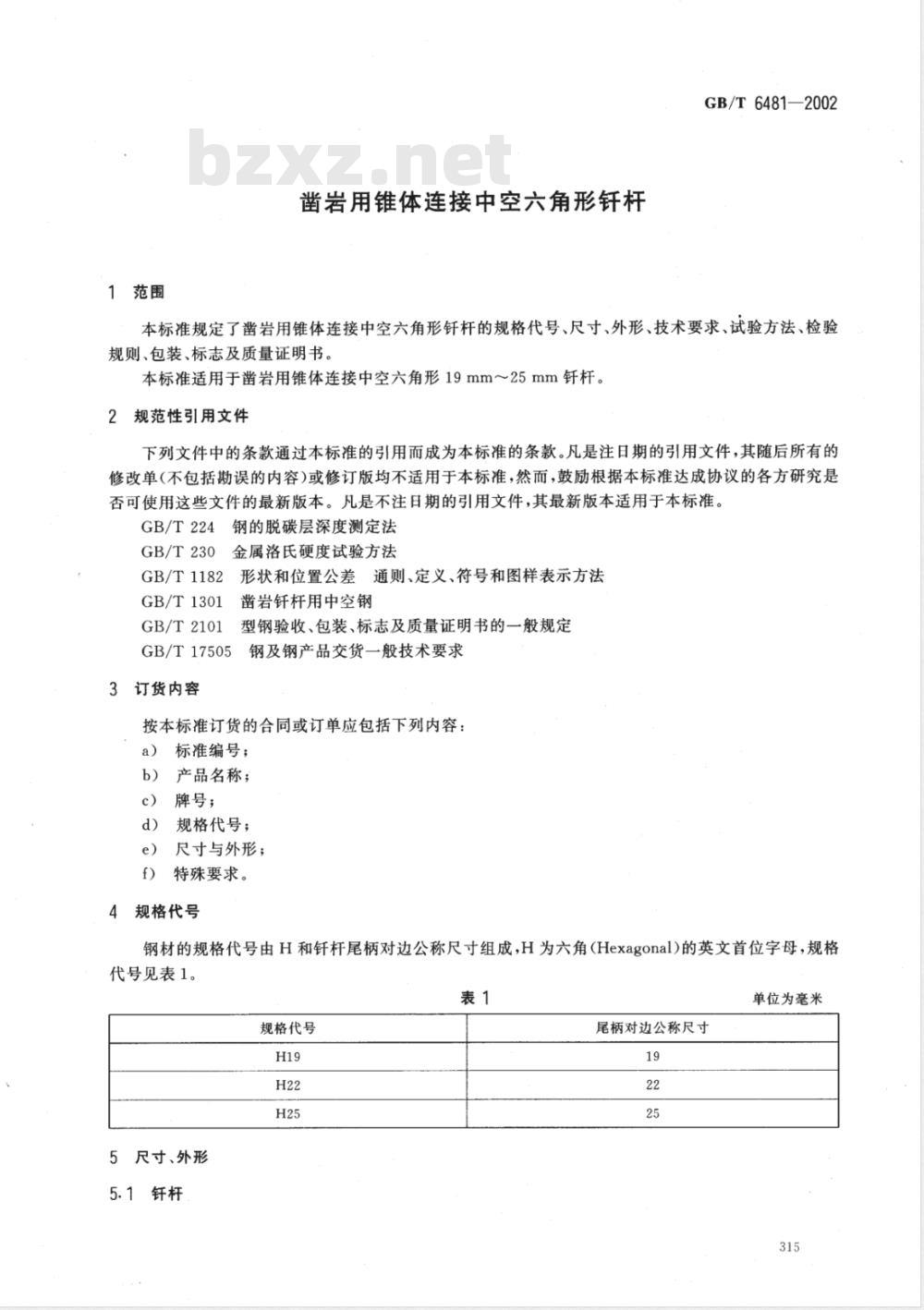

1范围
凿岩用锥体连接中空六角形钎杆GB/T6481—2002
本标准规定了凿岩用锥体连接中空六角形钎杆的规格代号、尺寸、外形、技术要求、试验方法、检验规则、包装、标志及质量证明书。本标准适用于凿岩用锥体连接中空六角形19mm～25mm钎杆。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T224
钢的脱碳层深度测定法
金属洛氏硬度试验方法
GB/T230
形状和位置公差通则、定义、符号和图样表示方法GB/T1182
GB/T1301
GB/T2101
凿岩钎杆用中空钢
型钢验收、包装、标志及质量证明书的一般规定GB/T17505钢及钢产品交货一般技术要求3订货内容
按本标准订货的合同或订单应包括下列内容：标准编号；
b）产品名称；
c）牌号；
规格代号；
尺寸与外形；
特殊要求。
4规格代号
钢材的规格代号由H和钎杆尾柄对边公称尺寸组成，H为六角（Hexagonal)的英文首位字母，规格代号见表1。
规格代号
5尺寸、外形
5.1钎杆
尾柄对边公称尺寸
单位为毫米
GB/T6481—2002

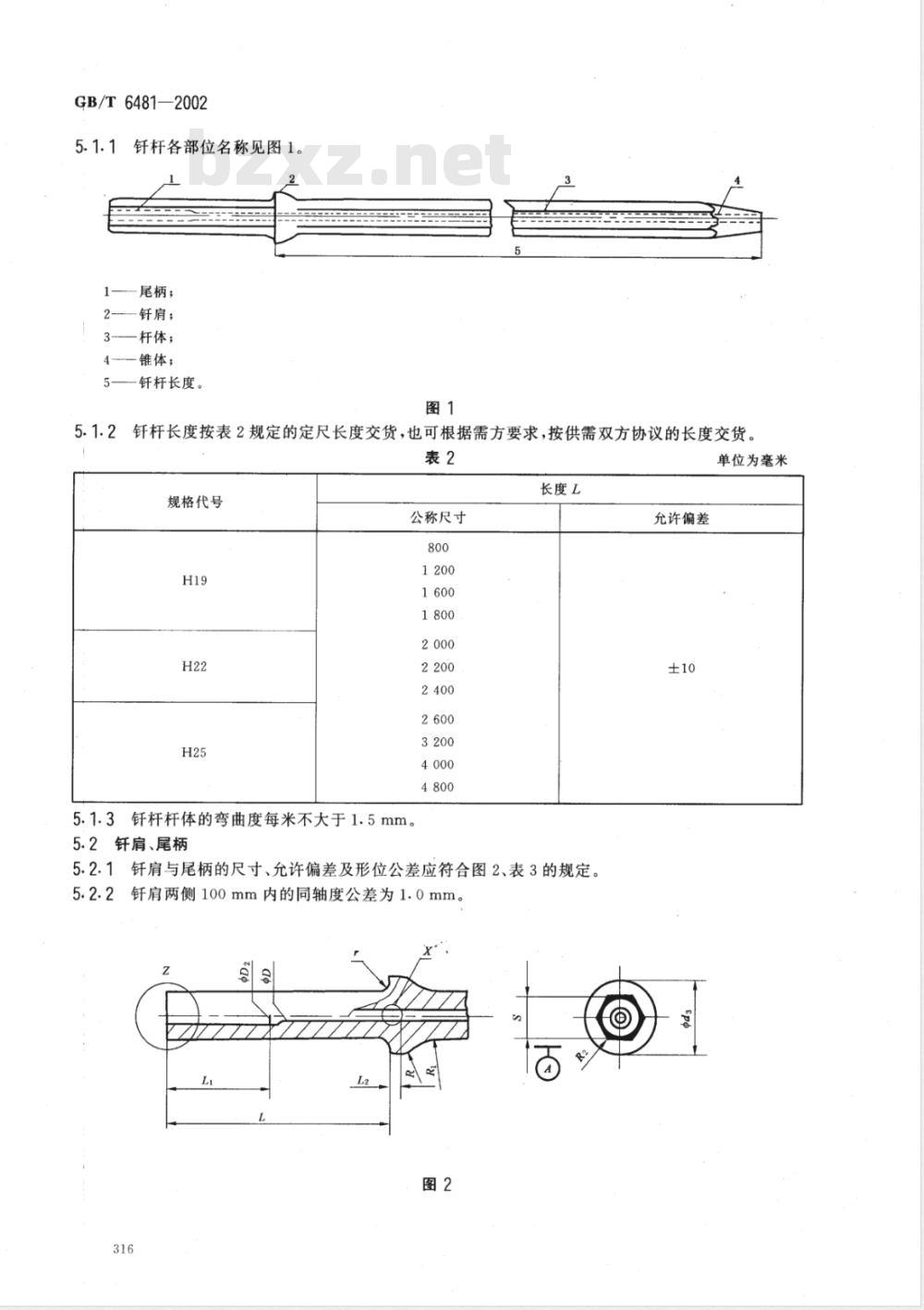

5.1.1钎杆各部位名称见图1。
1—尾柄；
钎肩；
一杆体；
锥体；
钎杆长度。
钎杆长度按表2规定的定尺长度交货，也可根据需方要求，按供需双方协议的长度交货。5.1.2
规格代号
公称尺寸
5.1.3钎杆杆体的弯曲度每米不大于1.5mm。5.2钎肩、尾柄
长度L
5.2.1钎肩与尾柄的尺寸、允许偏差及形位公差应符合图2、表3的规定。5.2.2钎肩两侧100mm内的同轴度公差为1.0mm。图2
允许偏差
单位为毫米
X(5: 1)
Z(2:1)
C×45°

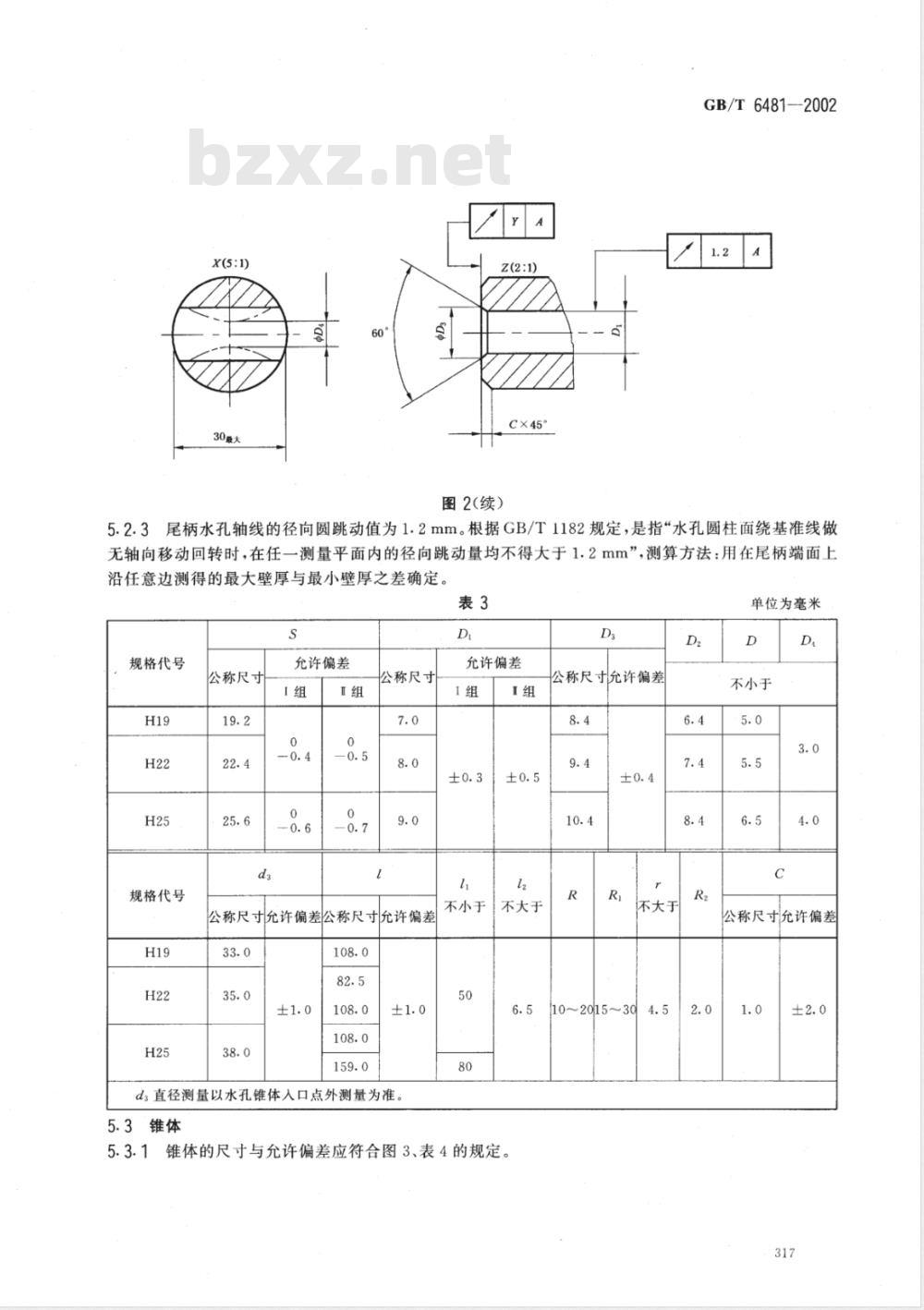

图2（续）
GB/T6481--2002
5.2.3尾柄水孔轴线的径向圆跳动值为1.2mm。根据GB/T1182规定，是指“水孔圆柱面绕基准线做无轴向移动回转时，在任一测量平面内的径向跳动量均不得大于1.2mm”，测算方法：用在尾柄端面上沿任意边测得的最大壁厚与最小壁厚之差确定。表3
规格代号
规格代号
公称尺寸
允许偏差
公称尺寸
公称尺寸允许偏差公称尺寸允许偏差33.0
ds直径测量以水孔锥体人口点外测量为准。5.3锥体
允许偏差
±0.3±0.5
不小于
不大于
5.3.1锥体的尺寸与允许偏差应符合图3、表4的规定。D3
公称尺寸允许偏差
不大于
10~2015~3g
单位为毫米
不小于
公称尺寸允许偏差
GB/T6481—2002
d,一-钎杆锥体小端直径；
α钎杆锥体锥度；
钎杆锥体水孔。
机加工钎杆锥体
规格代号
公称尺寸
允许偏差
锻造钎杆锥体
公称尺寸
允许偏差
C×45°
不小于
公称尺寸
单位为毫米
允许偏差
5.3.2供方若采用锻造钎杆锥体时，应保证锥体长度不小于27mm（锥体长度即锥体端面到锥度母线与六角面相交处的距离，亦即锥体的长度）。5.3.3锻造钎杆锥体应饱满，不得产生椭圆。锥面不得有折叠、结疤、凹坑、裂纹。锥体大小头间直线度偏差不大于0.6mm。
根据需方要求，经供需双方协议，可供锥体尺寸符合表5规定或表5以外尺寸的钎杆。表5
规格代号
6.技术要求
公称尺寸
6.1制钎用中空钢钢材应符合GB/T1301的规定。允许偏差
6.2根据需方要求，经供需双方协议，可采用其他牌号的钢制造。公称尺寸
单位为毫米
允许偏差
6.3钎杆的尾柄端部30mm内硬度为HRC49～HRC57。也可按钢种所制定的热处理制度而定，但应保证使用时不得发生堆顶、炸顶等缺陷6.4机加工钎杆锥体表面粗糙度Ra不大于12.5um。6.5采用非中频感应加热时，应检查脱碳层。每边的总脱碳层深度应不大于（0.30十1%S）mm。318
6.6钎杆水孔应通畅。
6.7钎杆应进行表面强化及防腐处理。试验方法
钎杆取样要求及试验方法应符合表6的规定。表6
8检验规则
检查和验收
试验项目
脱碳层
取样要求
整支钎杆
取样数量
每批1%，不少于3支
钎杆产品检查和验收由供方质量技术监督部门进行。需方有权进行检验。8.2组批规则下载标准就来标准下载网
钎杆应成批验收。每批由同一牌号、同一规格、同一热处理制度的钎杆组成。8.3取样数量
钎杆检验的取样数量应符合表6的规定。8.4复验与判定规则
钎杆的复验与判定规则应符合GB/T17505中相应条款的规定。9包装、标志和质量证明书
9.1每支钎杆上应有商标或标记，GB/T 6481---2002
试验方法
GB/T230
GB/T224
量具、样板、样棒
9.2每支钎杆的尾柄端部和锥体端部应用密封套套紧。每4～6支包装成一小捆，再由同一规格和长度的小捆包扎成大捆交货。每一大捆不超过2t。9.3除本标准规定的钎杆包装、标志和质量证明书之外，其余应符合GB/T2101的规定。319
