【国家标准(GB)】 热电联产系统技术条件

621.11.016

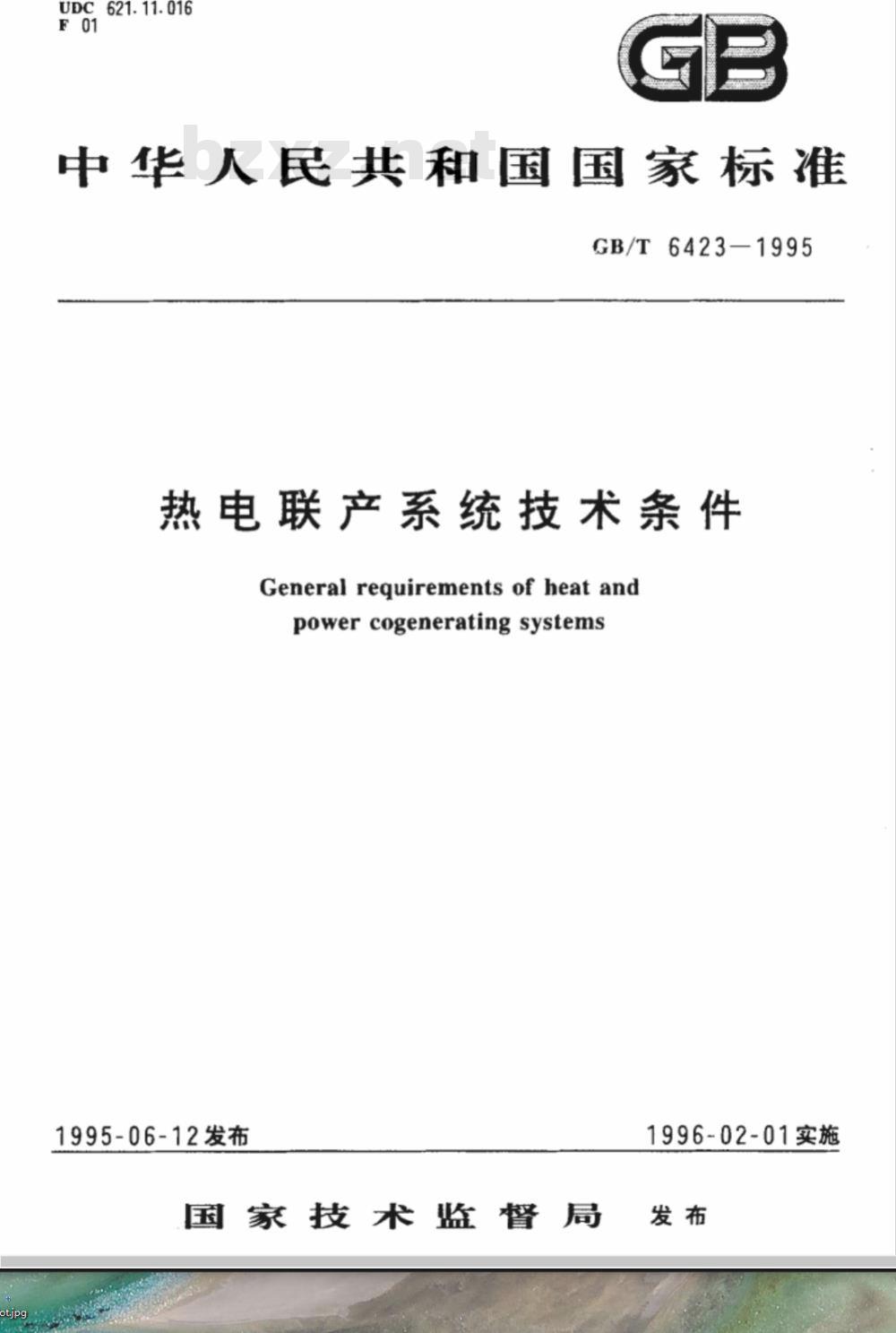

中华人民共和国国家标准
GB/T6423-1995
热电联产系统技术条件
General reguirements of heat andpower cogenerating systems
1995-06-12发布
国家技术蓝督局
1996-02-01实施

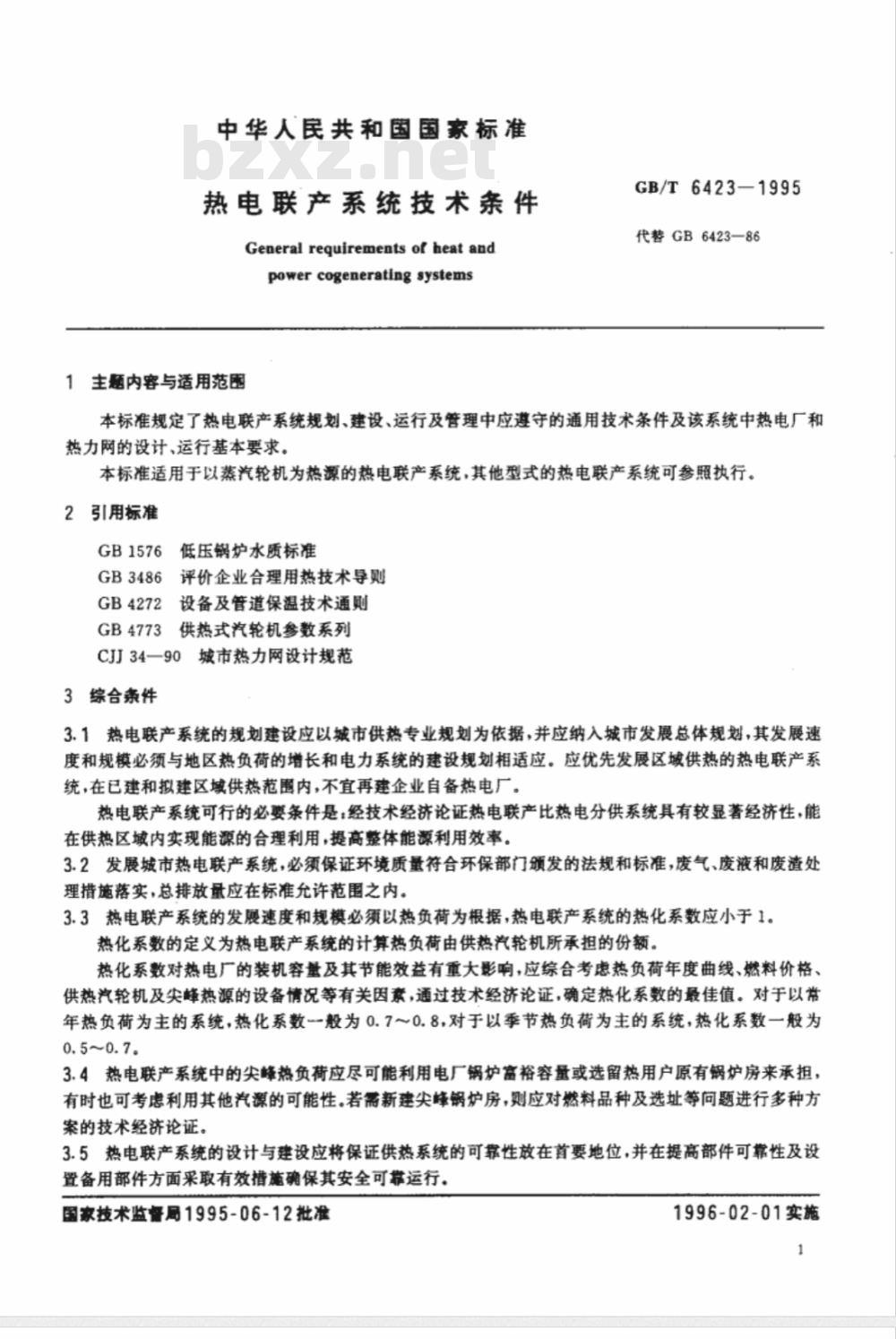

中华人民共和国国家标准
热电联产系统技术条件
General requirements of heat andpower cogenerating systems
1主题内容与适用范困
GB/T6423-1995
代替GB6423-—86
本标准规定了热电联产系统规划、建设、运行及管理中应遵守的通用技术条件及该系统中热电厂和热力网的设计、运行基本要求。本标准适用于以蒸汽轮机为热源的热电联产系统，其他型式的热电联产系统可参照执行。2引用标准
GB1576低压锅炉水质标准
GB3486评价企业合理用热技术导则设备及管道保温技术通则
GB4272
GB4773供热式汽轮机参数系列
CJ34一90城市热力网设计规范
3综合条件
3.1热电联产系统的规划建设应以城市供热专业规划为依据，并应纳入城市发展总体规划，其发展速度和规模必须与地区热负荷的增长和电力系统的建设规划相适应。应优先发展区域供热的热电联产系统，在已建和拟建区域供热范围内，不宜再建企业自备热电厂。热电联产系统可行的必要条件是：经技术经济论证热电联产比热电分供系统具有较显著经济性，能在供热区域内实现能源的合理利用，提高整体能源利用效率。3.2发展城市热电联产系统，必须保证环境质量符合环保部门颁发的法规和标准，废气、废液和废渣处理措施落实，总排放量应在标准允许范围之内。3.3热电联产系统的发履速度和规模必须以热负荷为根据，热电联产系统的热化系数应小于1。热化系数的定义为热电联产系统的计算热负荷由供热汽轮机所承担的份额。热化系数对热电厂的装机容量及其节能效益有重大影响，应综合考虑热负荷年度曲线、燃料价格、供热汽轮机及尖峰热源的设备情况等有关因素，通过技术经济论证，确定热化系数的最佳值。对于以常年热负荷为主的系统，热化系数一般为0.7～0.8，对于以季节热负荷为主的系统，热化系数一般为0.5～0.7。
3.4热电联产系统中的尖峰热负荷应尽可能利用电厂锅炉富裕容量或选留热用户原有锅炉房来承担有时也可考虑利用其他汽源的可能性。若需新建尖峰锅炉房，应对燃料品种及选址等间题进行多种方案的技术经济论证。
3.5热电联产系统的设计与建设应将保证供热系统的可靠性放在首要地位，并在提高部件可靠性及设暨备用部件方面采取有效措施确保其安全可靠运行。家技术监督局1995-06-12批准
1996-02-01实施
GB/T64231995

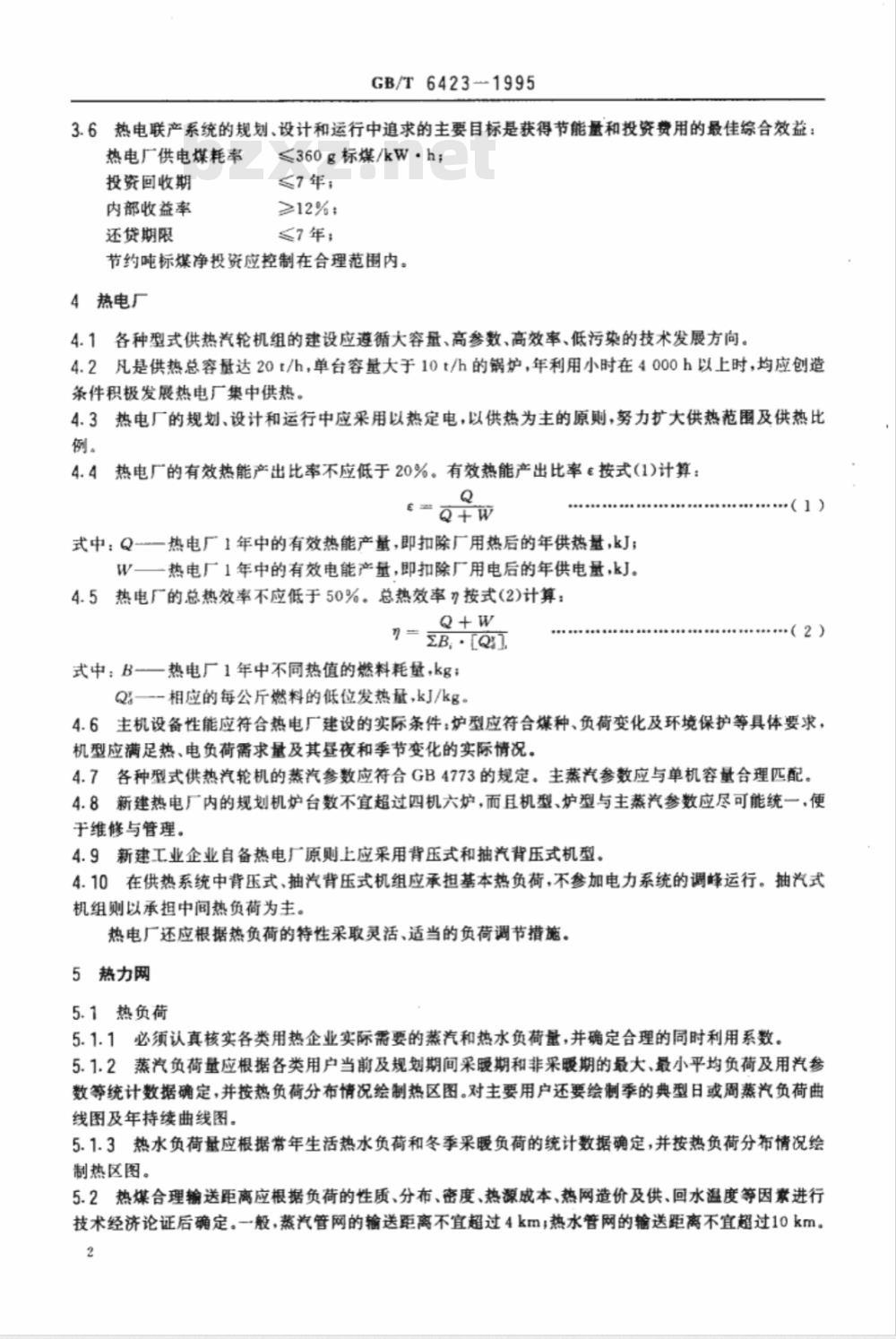

3.6热电联产系统的规划、设计和运行中追求的主要目标是获得节能量和投资费用的最佳综合效益：热电厂供电煤耗率
投资回收期
内部收益率
还贷期限
≤360g标煤/kW·h；
≤7年；
≥12%;
≤7年；
节约吨标煤净投资应控制在合理范围内。4热电厂
4.1各种型式供热汽轮机组的建设应遵循大容量、高参数、高效率、低污染的技术发展方向。4.2凡是供热总容量达20t/h，单台容量大于10t/h的锅炉，年利用小时在4000h以上时，均应创造条件积极发展热电厂集中供热。4.3热电厂的规划、设计和运行中应采用以热定电，以供热为主的原则，努力扩大供热范围及供热比例。
4.4热电厂的有效热能产出比率不应低于20%。有效热能产出比率e按式（1)计算：Q
式中：Q一—热电厂1年中的有效热能产量，即扣除厂用热后的年供热量，kJ；W一热电厂1年中的有效电能产量，即扣除厂用电后的年供电量，kJ。4.5热电厂的总热效率不应低于50%。总热效率n按式(2)计算：Q+W
\=zB,[Q]此内容来自标准下载网
式中：B-—热电厂1年中不同热值的燃料耗量，kg；Q一-相应的每公斤燃料的低位发热量，kJ/kg。（1)
·（2）
4.6主机设备性能应符合热电厂建设的实际条件；炉型应符合煤种、负荷变化及环境保护等具体要求，机型应满足热、电负荷需求量及其昼夜和季节变化的实际情况。4.7各种型式供热汽轮机的蒸汽参数应符合GB4773的规定。主蒸汽参数应与单机容量合理匹配。4.8新建热电厂内的规划机炉台数不宜超过四机六炉，而且机型、炉型与主蒸汽参数应尽可能统一，便于维修与管理。
4.9新建工业企业自备热电厂原则上应采用背压式和抽汽背压式机型。4.10在供热系统中背压式、抽汽背压式机组应承担基本热负荷，不参加电力系统的调峰运行。抽汽式机组则以承担中间热负荷为主。热电厂还应根据热负荷的特性采取灵活、适当的负荷调节措施。5热力网
5.1热负荷
5.1.1必须认真核实各类用热企业实际需要的蒸汽和热水负荷量，并确定合理的同时利用系数。5.1.2蒸汽负荷量应根据各类用户当前及规划期间采暖期和非采暖期的最大、最小平均负荷及用汽参数等统计数据确定，并按热负荷分布情况绘制热区图。对主要用户还要绘制季的典型日或周蒸汽负荷曲线图及年持续曲线图。
5.1.3热水负荷量应根据常年生活热水负荷和冬季采暖负荷的统计数据确定，并按热负荷分布情况绘制热区图。
5.2热煤合理输送距离应根据负荷的性质、分布、密度、热源成本、热网造价及供、回水温度等因素进行技术经济论证后确定。一般，蒸汽管网的输送距离不宜超过4km；热水管网的输送距离不宜超过10km。2
GB/T6423-1995

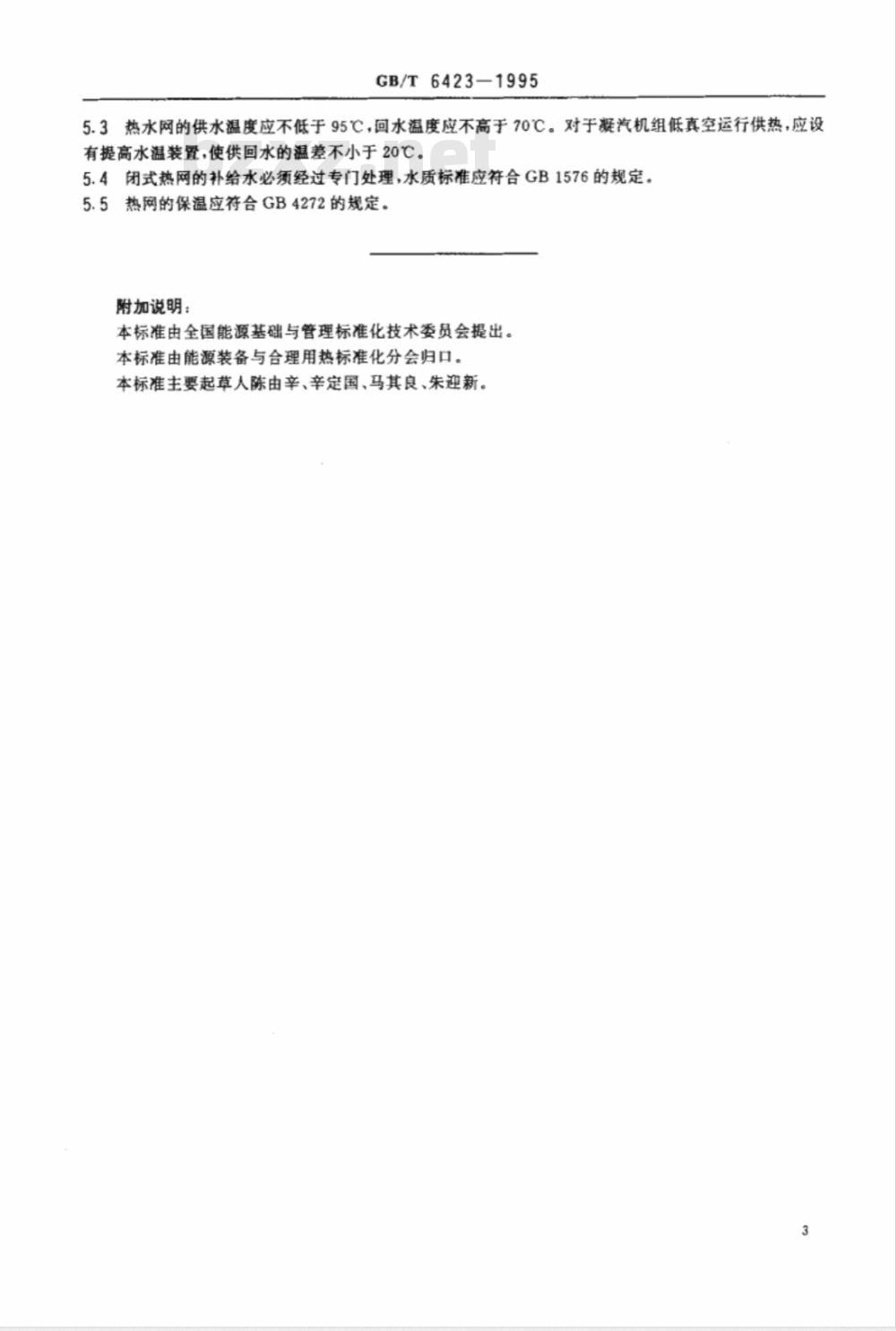

5.3热水网的供水温度应不低于95℃，回水温度应不高于70℃。对于凝汽机组低真空运行供热，应设有提高水温装置，使供回水的温差不小于20℃。5.4闭式热网的补给水必须经过专门处理，水质标准应符合GB1576的规定。5.5热网的保温应符合GB4272的规定。附加说明：
本标准由全国能源基础与管理标准化技术委员会提出。本标准由能源装备与合理用热标准化分会归口。本标准主要起草人陈由辛、辛定国、马其良、朱迎新。3
