【国家标准(GB)】 提交船舶产品完工文件的规定

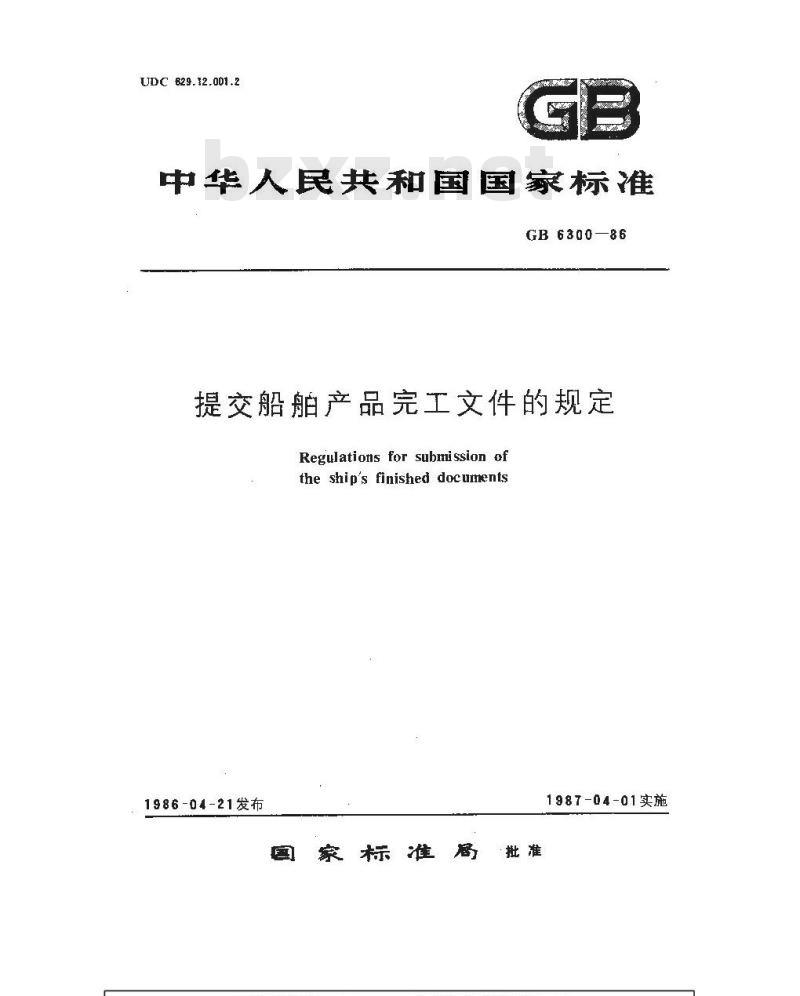

UDC 629.12.001.2
中华人民共和国国家标准
GB 6300—86
提交船舶产品完工文件的规定
Regulations for submission ofthe ship's finished docurrents1986-04-21发布
国家标准阁批准
1987-04-01实施

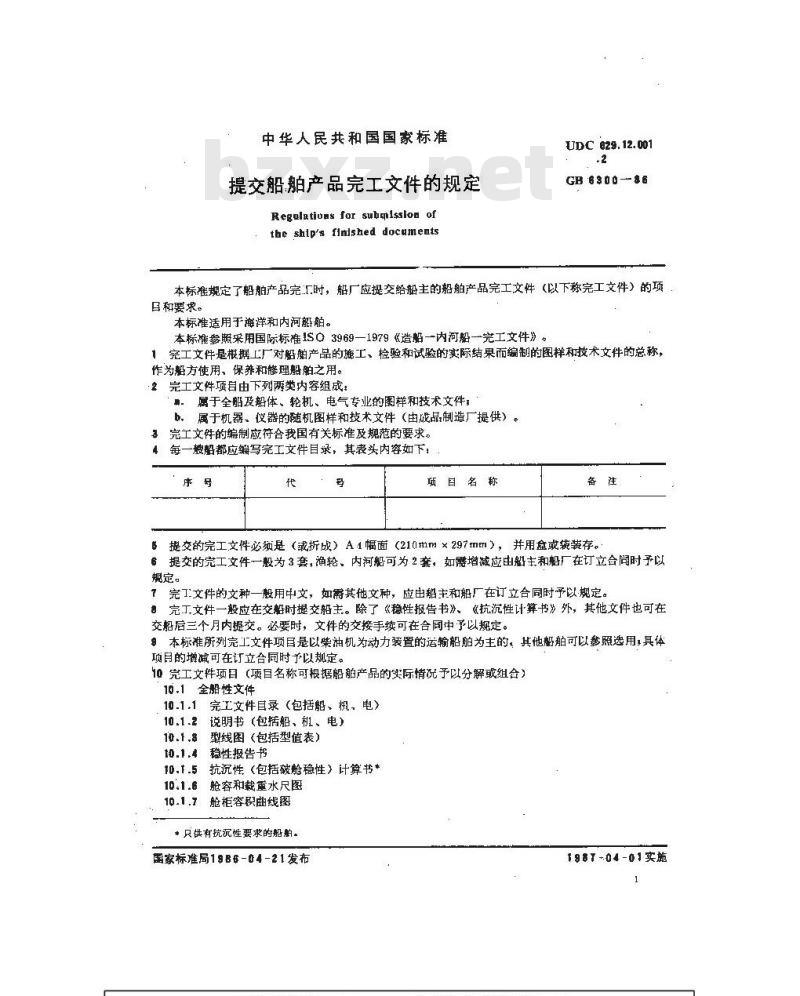

中华人民共和国国家标准
提交船舶产品完工文件的规定
Regulations for submisslon ofthe ship's finished documentsUDC 629.12. 001
GB 6300-86
本标准规定了船舶产品完.T时，船厂应提交给船主的船舶产品完工文件（以下称完工文件）的项日和要求。
本标准适用于游详和内河船舶。本标准照采用国际标准1SO3969—1979《造船一内河船一完工文件》。完工文件是根据工厂对船舶产品的施工、检验和试验的实际结果而编制的图样和技术文件的总称，作为方使用、保养和修理船舶之用。2完工文件项自由下列两类内容组成：属于全船及船体、轮机、电气专业的圈样和技术文件；属于机器，仪器的随机图样和技术文件（由成品制造厂提供）.
完工文件的编制应符合我国有关标准及规范的要求。每一毅船都应编写完工文件目录，其表头内容如下：序号
项目名称
提交的完工文件必须是（或折成）A1幅面（210mm×297mm），并用盒或袋装存。多提交的完工文件一般为3套，渔轮，内河船可为2套，如需增减应由船主和船厂在订立合尚时予以规定。
完工文件的文种一般用中文，如需其他文种，应由船主和船厂在订立合同时予以规定。完工文件一般应在交船时提交船主。除了《稳性报告书》、《抗沉性计算书》外，其他文件也可在交船后三个月内提交。必要时，文件的交接手续可在合同中予以规定。8本标准所列完工文件项目是以柴油机为动力装置的运输韶舶为主的，其他舒舶可以参照选用：具体项目的增减可在订立合同时予以规定。10完工文件项目（项目名称可根据船舶产品的实际情况予以分解或组合）10.1全船性文件
10.1.1完工文件目录（包括船、机，电）10.1.2说明书（包括船、机、电）10.1.8型线图（包括型值表）
稳性报告书
10.1.5抗况性（包括破舱稳性）计算书*10.1.6舱容和载重水尺图
舱柜容积线图
*只供有抗沉性要求的船。
国家标准局19 B 6 -04-21发布
1987-04-01实施

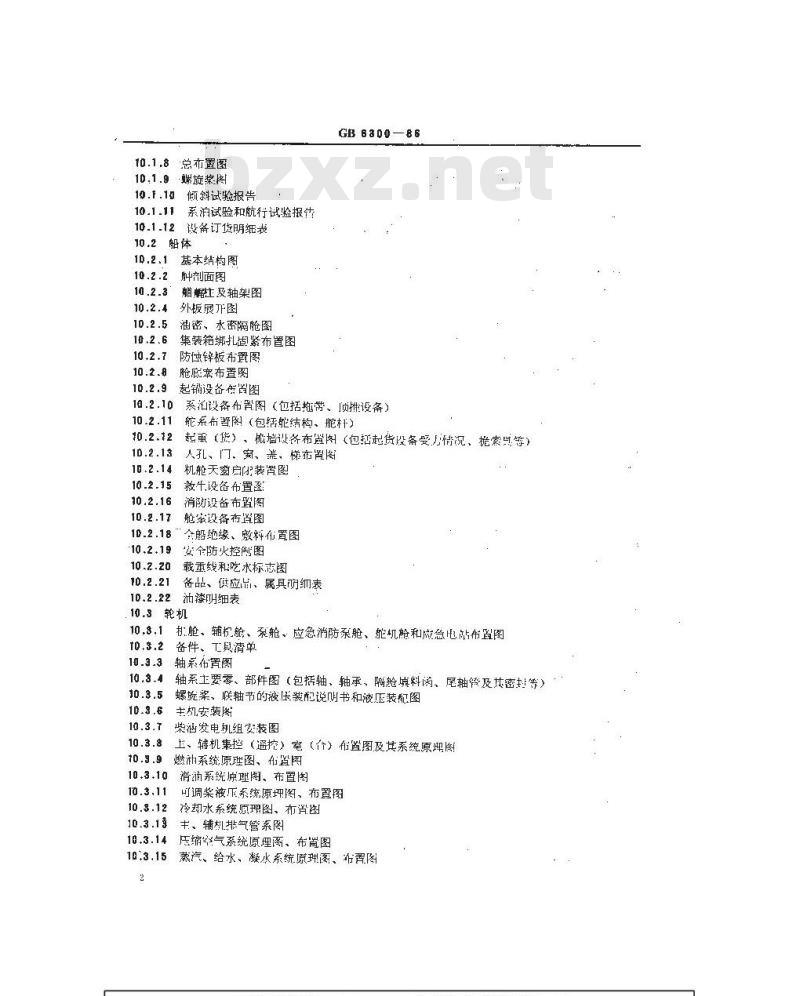

10.1.8总布置图
10.1.9螺旅浆阁
10.F.10倾斜试验报告
系泊试验和航行试验报估
10.1.12设备订货明纸表
10.2船体
基本结构图
肿剂面图
士及轴架图
外扳展升图
油密、水密隔舱图
集装箱绑扎固紧布置图
防蚀锌板布罩图
舱底牵布置图
起销设备留图
GB 6300—86
系治设备布置图（包括拖带、顶推设备）能系布置图（包括舱结构、舱杆）起重（货），梳格设各布置图（包括起货设备受月情况、索具等）人孔、门、窗、盖、梯布罩图
机舱天窗启闯装胃图
救牛设备布置函：
消防设备布置阁wwW.bzxz.Net
舱室设备布罩图
“全船绝缘、数料布置图
安全防火控制图
裁重线和吃水标志图
各品、供应品、属具明纫表
池漆明细表
10.3轮机
机舱、辅松舱、泵舱、应急消防泵舱、能机舱和应急电站布置图10.3.1
备件、工具清单
轴系布置图
轴系土要零、部件图（包括轴、轴承，隔舱填料函、尾轴管及其密封等）螺旋案、联轴节的液压装配说叫书和压装配图主机安装图
柴池发电机组安装图
土、辅机集控（遥控）室（↑）布置图及其系统原图燃油系统原理图、布图
滑润系统原理图、布置阁
可调桨液压系统原理图、布置图冷却水系统原理图、布肖图
主、辅机非气管系图
压缩密气系统原理商、布置图
蒸汽、给水、凝水系统原理菌、布置图GB6300---86

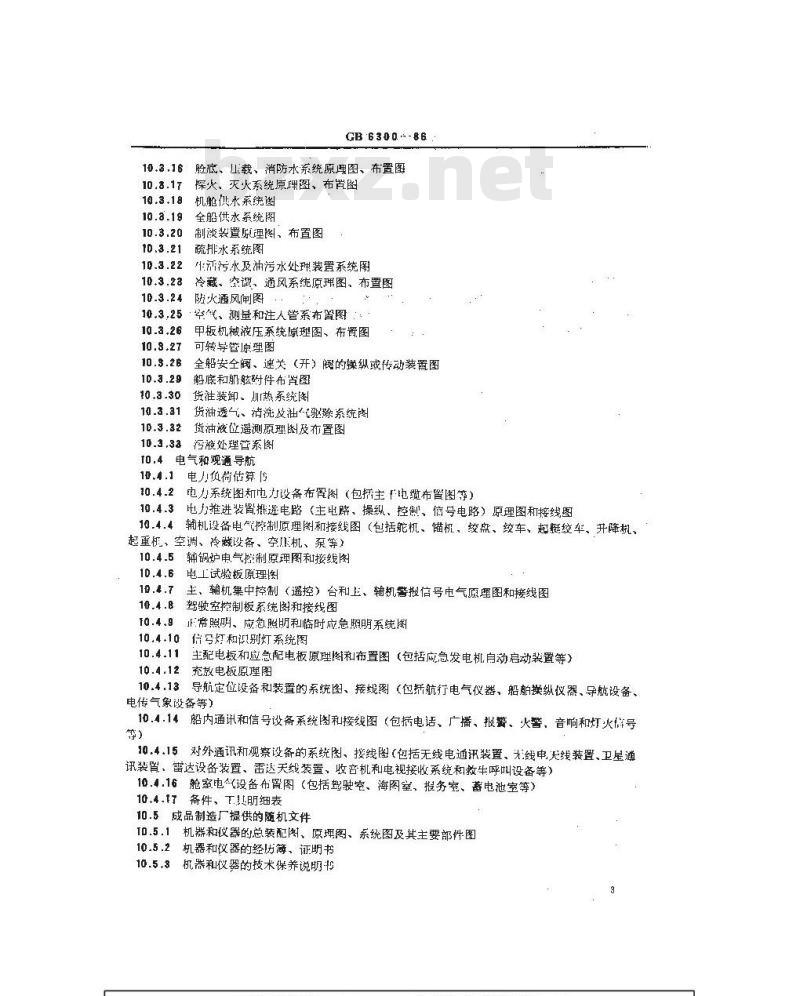

10.3.16脸底、业载、消防水系统原理图、布置图10.3.17
探火，灭火系统原理图、布置图机舱供水系统图
全船供水系统图
制淡装置原理图、布置图
疏排水系统图
生活污水及油污水处理装置系统图冷藏、空谓、通风系统原理图、布置图阴火通风闸图
10.3,25·空气、测量和注人管系布管图10.3.26
甲板机械液压系统原理图、布置图可转导管原理图
全船安全阀、速关（开）阀的操纵或传动装置图船底和船耐件布置图
货准装卸、川热系统图
货油透气、清洗及油驱除系统阁货油液位遥测原理图及布置图
污液处理管系图
10.4电气和观通导航
电力负荷估算[5
电力系统图和电力设备布置图（包拓主电缴布置图等）电力推进装握进电路（主电路、操纵、控制、信号电路）原理图和接线图辅机设备电气控制原理图和接线图（包括舵机、锚机、绞盘、绞车、起艇绞车、升降机、10.4.4
起重机、空调、冷裁设各、空儿机、泵等）10.4.5辅锅炉电气控制原理图和接线阁10.4.6
电工试验板原理图
主、辅机集中控制（遥控）台和上、辅机警报信号电气原厘图和接线图驾驶空控制板系统图和接线图
正带照明、应急照明和临时应急照明系统图10.4.9
信弓灯和识别灯系统图
生配电板和应急配电板原理图和布置图（包括应急发电机自动启动装置等）10.4.11
充放电板原理图
导航定位设备和装置的系统图、接线图（包括航行电气仪器、船舶操纵仪器、导航设备、10.4.13
电传气象设备等）
10.4.14船内通讯和信号设备系统图和接线图（包电话、广播、报警、火警，音响和灯火信号）
10.4.15对外通讯和观察设备的系统图、接线图（包括无线电通讯装置、光线申天线装置、卫星道讯装置、雷达设备装置、雷达天线装置、收音机和电视接收系统和救生呼叫设备等）10.4.16舱室电气设备布置图（包括驾驶宅、海图室、报务室、蓄电池室等）10.4.1备件、T!L明细表
10.5成品制造厂提供的随机文件T0.5.1机器和仪器的总装配图、原图、系统图及其主要部件图10.5.2机器和仪器的经历筹，证明书10.5.3
机器和仪器的技术保养说明书
GB 64O A - 6

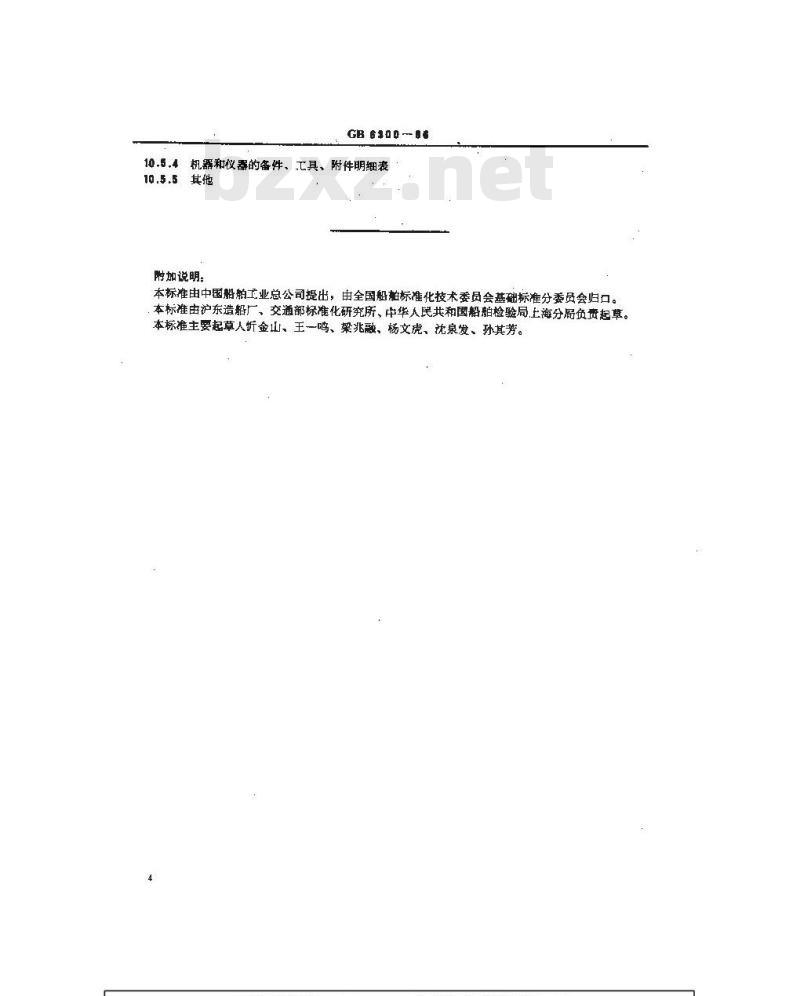

机器和仪器的备件、工具、附件明细表10.5.4
10.5.5其
附加说明：
本标准由中函船舶工业总公司提出，由全国船帕标准化技术委员会基础标准分委员会归口。本标准由沪东造船厂、交通部标准化研究所、中华人民共和国船舶检验局上海分局负责起草。本标准主要起草人忻金山、王一鸣、梁兆融、杨文虎、沈泉发、孙其芳。
