【国家标准(GB)】 漆膜耐水性测定法

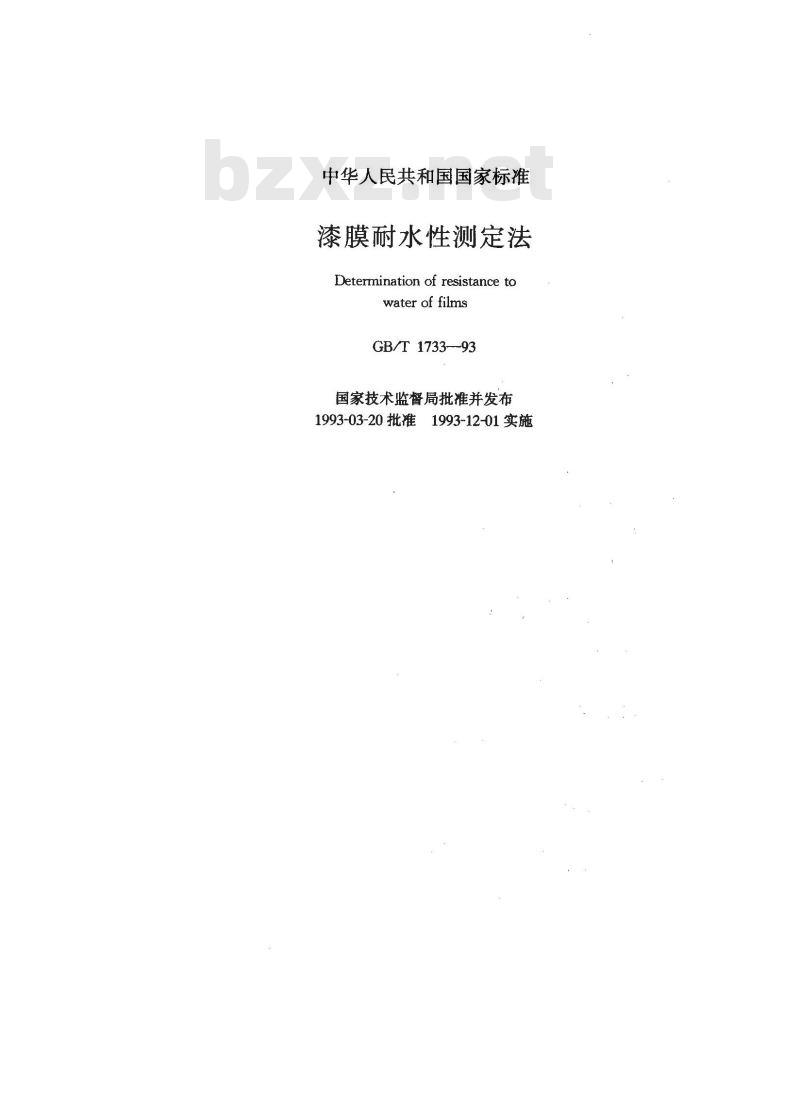

中华人民共和国国家标准
漆膜耐水性测定法
Determination of resistance towater of films
GB/T1733--93
国家技术监督局批准并发布

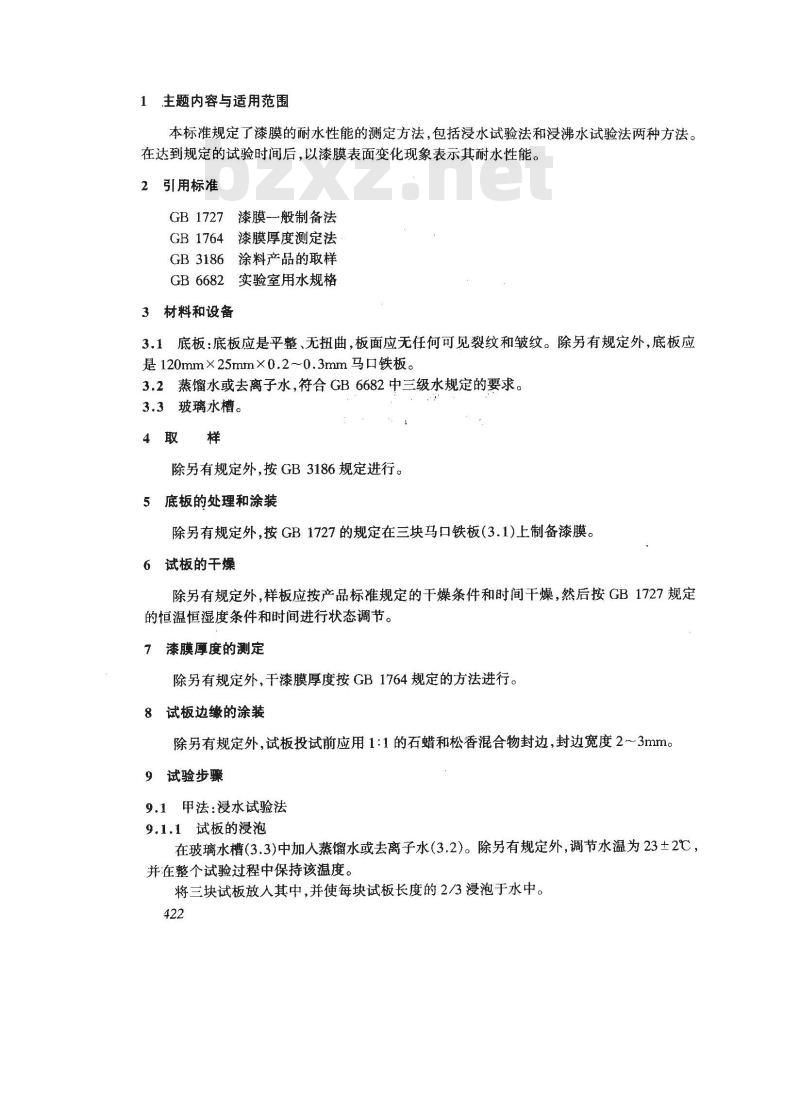

1993-03-20批准1993-12-01实施1主题内容与适用范围
本标准规定了漆膜的耐水性能的测定方法，包括浸水试验法和浸沸水试验法两种方法。在达到规定的试验时间后，以漆膜表面变化现象表示其耐水性能。2引用标准
GB 1727
漆膜—般制备法
GB 1764
漆膜厚度测定法
涂料产品的取样
GB 3186
GB6682实验室用水规格
3材料和设备
3.1底板：底板应是平整、无扭曲，板面应无任何可见裂纹和皱纹。除另有规定外，底板应是120mm×25mm×0.2~0.3mm马口铁板。3.2蒸馏水或去离子水，符合GB6682中三级水规定的要求。3.3玻璃水槽。
除另有规定外，按GB3186规定进行。5底板的处理和涂装
除另有规定外，按GB1727的规定在三块马口铁板(3.1)上制备漆膜。6试板的干燥
除另有规定外，样板应按产品标准规定的干燥条件和时间干燥，然后按GB1727规定的恒温恒湿度条件和时间进行状态调节。漆膜厚度的测定
除另有规定外，干漆膜厚度按GB1764规定的方法进行。8试板边缘的涂装
除另有规定外，试板投试前应用1:1的石蜡和松香混合物封边，封边宽度2～3mm。9 试验步骤
9.1甲法：浸水试验法
9.1.1试板的浸泡
在玻璃水槽(3.3)中加人蒸馏水或去离子水(3.2)。除另有规定外，调节水温为23±2℃，并在整个试验过程中保持该温度。将三块试板放人其中，并使每块试板长度的2/3浸泡于水中。422

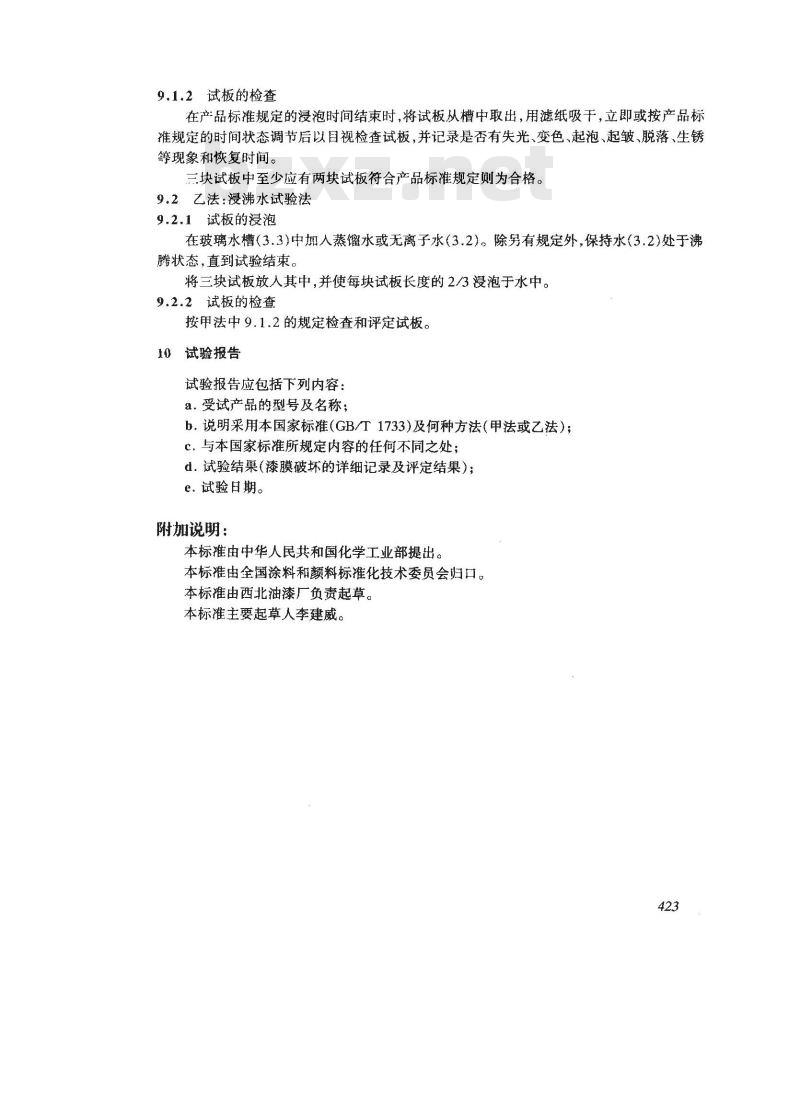

9.1.2试板的检查
在产品标准规定的浸泡时间结束时,将试板从槽中取出，用滤纸吸干，立即或按产品标推规定的时间状态调节后以目视检查试板，并记录是否有失光、变色、起泡、起皱、脱落、生锈等现象和恢复时间。
三块试板中至少应有两块试板符合产品标准规定则为合格。9.2乙法：浸沸水试验法
9.2.1试板的浸泡此内容来自标准下载网
在玻璃水槽（3.3)中加人蒸馏水或无离子水（3.2)。除另有规定外，保持水(3.2)处于沸腾状态，直到试验结束。
将三块试板放人其中，并使每块试板长度的2/3浸泡于水中。9.2.2试板的检查
按甲法中9.1.2的规定检查和评定试板。10试验报告
试验报告应包括下列内容：
a、受试产品的型号及名称；
b.说明采用本国家标准（GB/T1733)及何种方法（甲法或乙法）；c.与本国家标准所规定内容的任何不同之处；d.试验结果（漆膜破坏的详细记录及评定结果）；e.试验日期。
附加说明：
本标准由中华人民共和国化学工业部提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准由西北油漆厂负责起草。本标准主要起草人李建威。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
