【国家标准(GB)】漆膜柔韧性测定法

本网站发布时间： 2024-07-30 07:26:43

GB/T1731-1993
现行

基本信息

标准号：
GB/T 1731-1993
标准名称：
漆膜柔韧性测定法
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
1993-03-20
实施日期：
1993-12-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
49.95 KB

标准分类号

标准ICS号：
87-010
中标分类号：
化工>>涂料、颜料、染料>>G50涂料基础标准与通用方法

关联标准

替代情况：
GB 1731-1979
采标情况：
GOST 6806-1973,REF

出版信息

出版社：
中国标准出版社
页数：
平装16开，页数：4, 字数：5千字
标准价格：
8.0 元
出版日期：
1993-11-01

其他信息

首发日期：
1979-09-15
复审日期：
2004-10-14
起草人：
于同兰
起草单位：
沈阳清漆厂
归口单位：
全国涂料和颜料标准化技术委员会
提出单位：
中华人民共和国化工部
发布部门：
国家技术监督局
主管部门：
中国石油和化学工业协会
相关标签：
漆膜测定法

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了使用柔韧性测定器测定漆膜柔韧性的方法，并以不引起漆膜破坏的最小轴棒直径表示漆膜的柔韧性。 GB/T 1731-1993 漆膜柔韧性测定法 GB/T1731-1993

标准内容

部分标准内容：

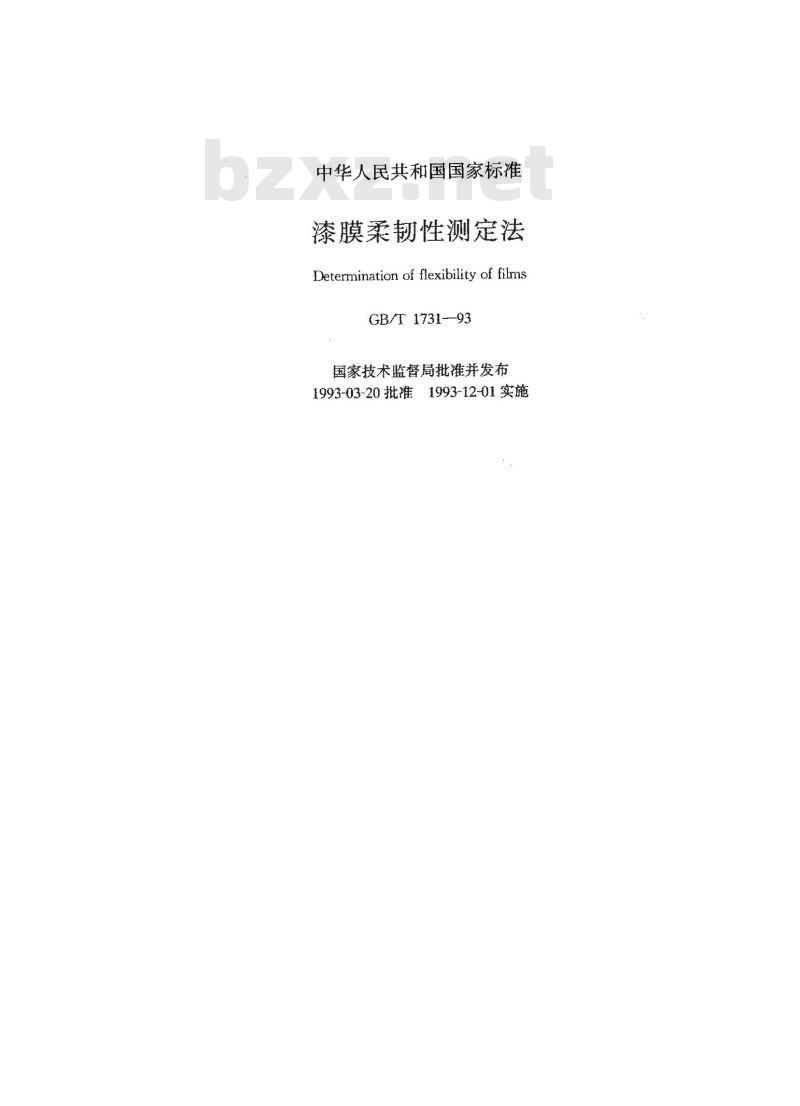

中华人民共和国国家标准
漆膜柔韧性测定法
Deterrnination of flexibility of filmsGB/T1731--93免费标准下载网bzxz
国家技术监督局批准并发布

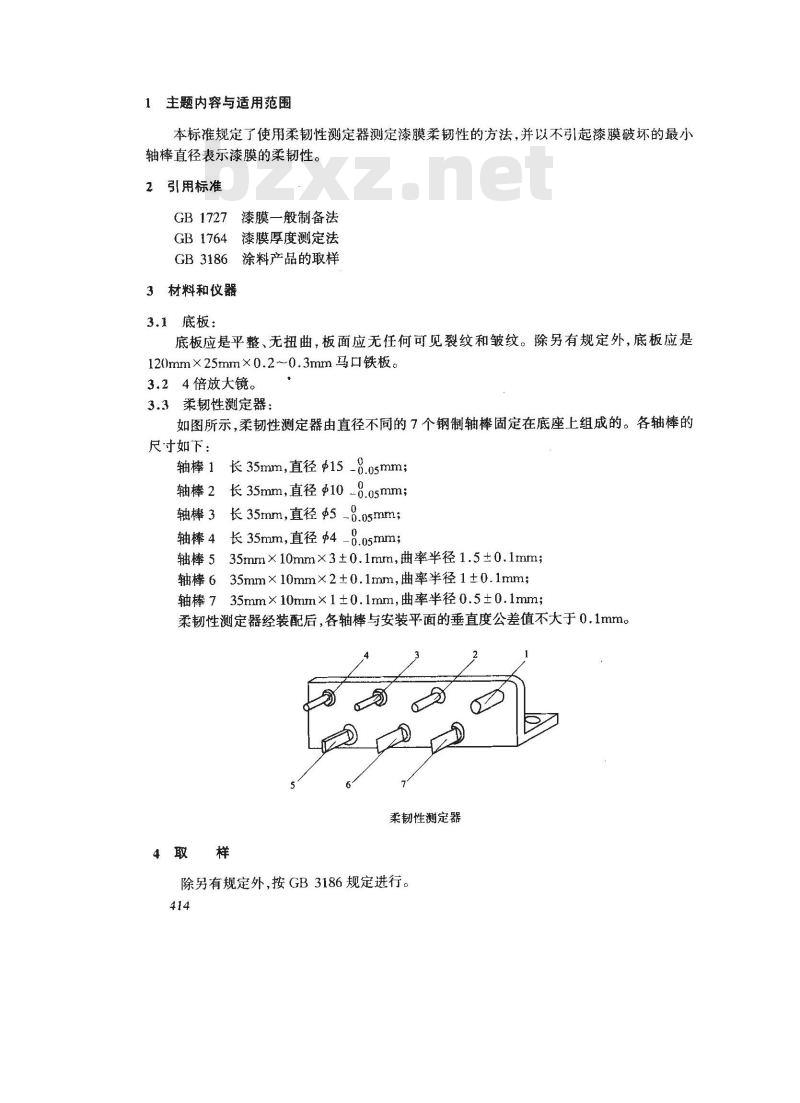

1993-03-20批准1993-12-01实施主题内容与适用范围
本标准规定了使用柔韧性测定器测定漆膜柔韧性的方法，并以不引起漆膜破坏的最小轴棒直径表示漆膜的柔韧性。
2引用标准
GB1727漆膜一般制备法
GB1764漆膜厚度测定法
GB3186涂料产品的取样
3材料和仪器
3.1底板：
底板应是平整、无扭曲，板面应无任何可见裂纹和皱纹。除另有规定外，底板应是120mm×25mm×0.2~0.3mm马口铁板。3.24倍放大镜。
3.3柔韧性测定器：
如图所示，柔韧性测定器由直径不同的7个钢制轴棒固定在底座上组成的。各轴棒的尺寸如下：
轴棒1长35mm，直径±15-0.05mm；轴棒2长35mm,直径±10-0.0smm;轴棒3长35mm，直径±5_0.05mm；轴棒4长35mm，直径Φ4-0.05mm；轴棒535mm×10mm×3±0.1mm，曲率半径1.5±0.1mm；轴棒635mm×10mm×2±0.1mm,曲率半径1±0.1mm；轴棒735mm×10mm×1±0.1mm，曲率半径0.5±0.1mm；柔韧性测定器经装配后，各轴棒与安装平面的垂直度公差值不大于0.1mm柔韧性测定器
4取样
除另有规定外，按GB3186规定进行。414

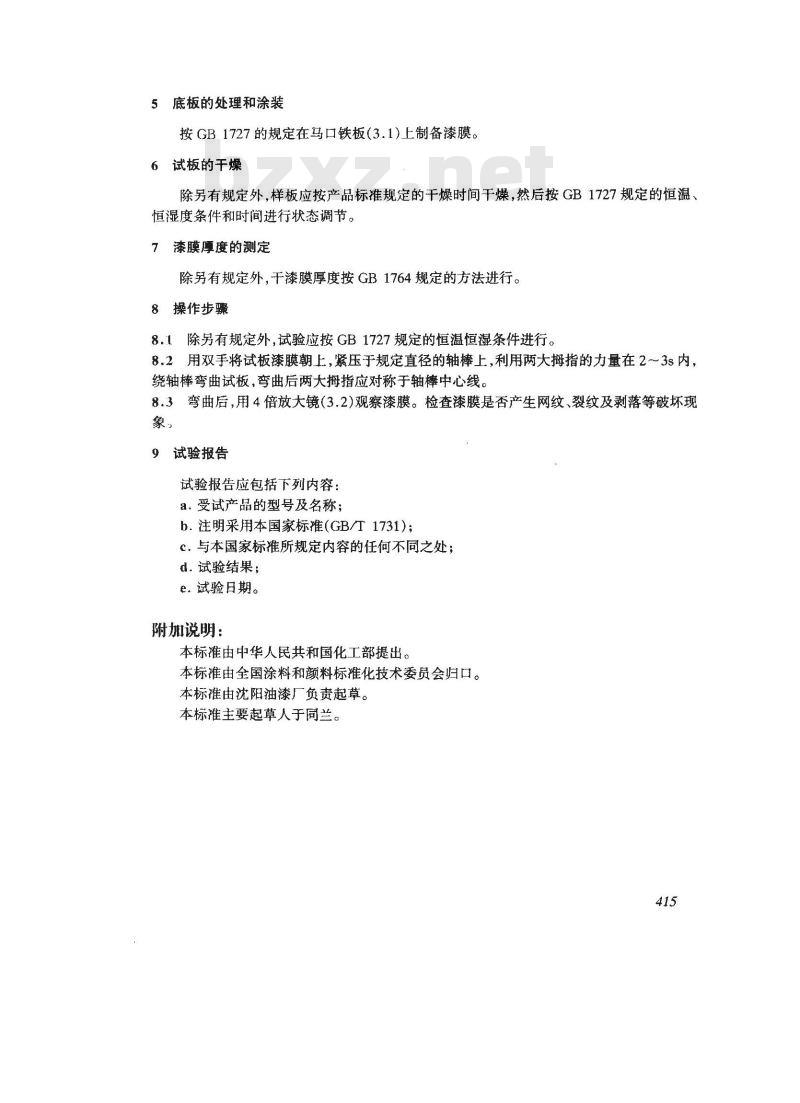

5底板的处理和涂装
按GB1727的规定在马口铁板(3.1)上制备漆膜。6试板的干燥
除另有规定外，样板应按产品标准规定的干燥时间干燥，然后按GB1727规定的恒温、恒湿度条件和时间进行状态调节。7漆膜厚度的测定
除另有规定外，干漆膜厚度按GB1764规定的方法进行。8操作步骤
8.1除另有规定外,试验应按GB1727规定的恒温恒湿条件进行。8.2用双手将试板漆膜朝上，紧压于规定直径的轴棒上，利用两大拇指的力量在2～3s内，绕轴棒弯曲试板，弯曲后两大拇指应对称于轴棒中心线。8.3弯曲后，用4倍放大镜（3.2)观察漆膜。检查漆膜是否产生网纹、裂纹及剥落等破坏现象，
9试验报告
试验报告应包括下列内容：
a.受试产品的型号及名称；
b.注明采用本国家标推（GB/T1731)；c．与本国家标准所规定内容的任何不同之处；d.试验结果;
e.试验日期。
附加说明：
本标准由中华人民共和国化工部提出。本标准由全国涂料和颜料标准化技术委员会归口。本标准由沈阳油漆厂负责起草。本标准主要起草人于同兰。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
