【国家标准(GB)】圆板牙架型式和互换尺寸

本网站发布时间： 2024-07-30 14:48:17

GB/T970.3-1994
已作废
　点击下载此标准

基本信息

标准号：
GB/T 970.3-1994
标准名称：
圆板牙架型式和互换尺寸
标准类别：
国家标准(GB)
标准状态：
已作废
发布日期：
1994-01-02
实施日期：
1995-09-01
作废日期：
2009-01-01
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
42.06 KB

标准分类号

标准ICS号：
机械制造>>切削工具>>25.100.50丝锥和板牙
中标分类号：
机械>>工艺装备>>J41刀具

关联标准

替代情况：
替代GB 3467-1983;被GB/T 970.1-2008代替
采标情况：
ISO 2568-1988,EQV

出版信息

出版社：
中国标准出版社
页数：
3页
标准价格：
8.0 元
出版日期：
1995-09-01

其他信息

首发日期：
1967-03-04
复审日期：
2004-10-14
起草单位：
机械部成都工具研究所
归口单位：
全国刀具标准化技术委员会
发布部门：
中国机械工业联合会
主管部门：
中国机械工业联合会
相关标签：
板牙互换尺寸

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

GB/T 970.3-1994 圆板牙架型式和互换尺寸 GB/T970.3-1994

标准内容

部分标准内容：

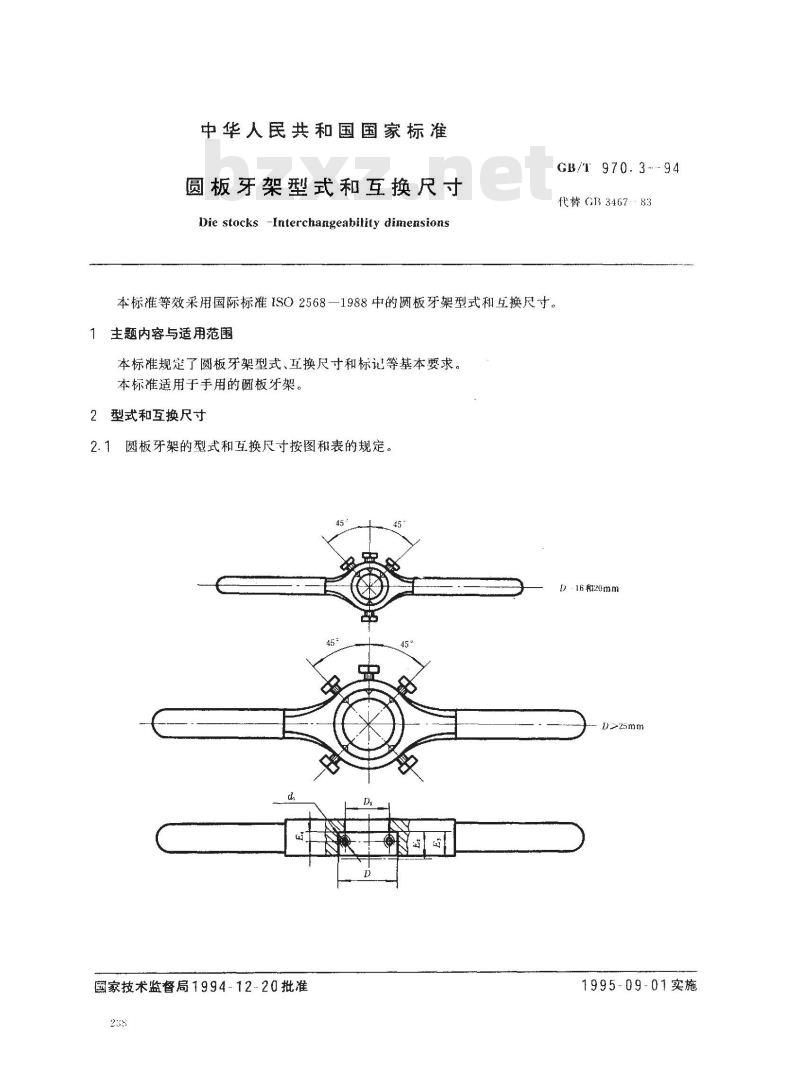

中华人民共和国国家标准
圆板牙架型式和互换尺寸
Die stocks -Interchangeability dimensionsGB/T970.3-.-94
代替GB346783
本标准等效采用国际标准1SO2568一1988中的圆板牙架型式和互换尺寸。主题内容与适用范围
本标准规定了圆板牙架型式、互换尺寸和标记等基本要求。本标准适用于手用的圆板牙架。2型式和互换尺寸
2.1圆板牙架的型式和互换尺寸按图和表的规定。D.16和20mm
D>25mm
国家技术监督局1994-12-20批准238
1995-09-01实施

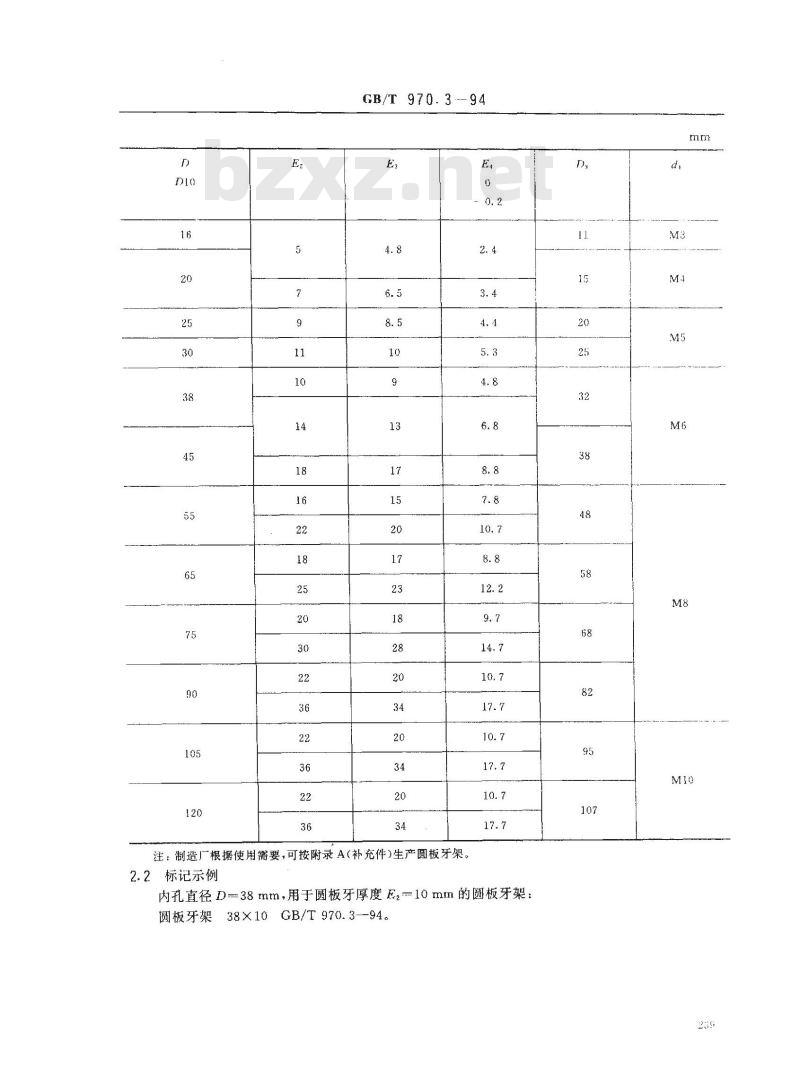

GB/T 970.3--94
注：制造厂根据使用需要，可按附录A（补充件)生产圆板牙架。2.2标记示例
内孔直径D38mm，用于圆板牙厚度Ez10mm的圆板牙架：38X×10GB/T 970.3-94。www.bzxz.net
圆板牙架
附加说明：
GB/T970.3-94

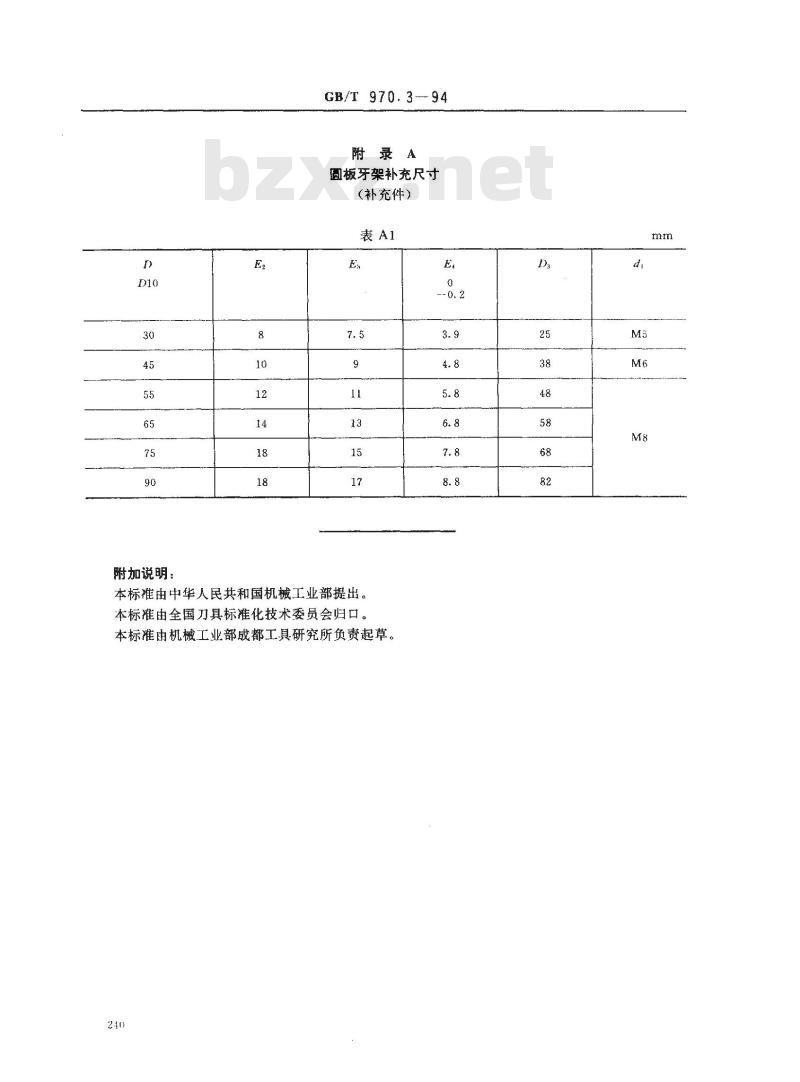

附录A
圆板牙架补充尺寸
（补充件）
本标准由中华人民共和国机械工业部提出。本标准由全国刀具标准化技术委员会归口。本标准由机械工业部成都工具研究所负责起草。240
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
