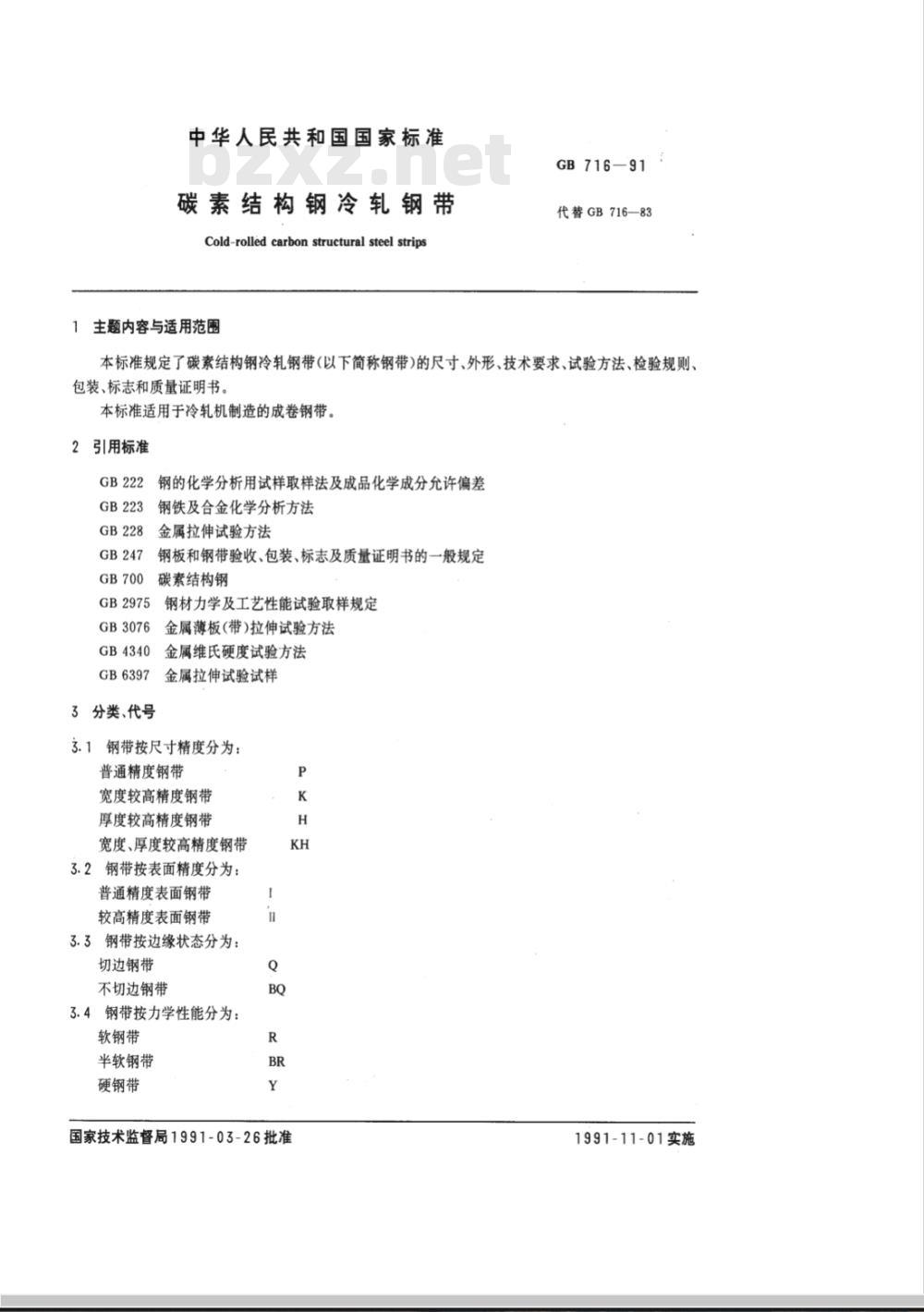

【国家标准(GB)】 碳素结构钢冷轧钢带

中华人民共和国国家标准
碳素结构钢冷轧钢带
Cold-rolled carbon structural steel strips1主题内容与适用范围
GB716—91
代替GB716—83
本标准规定了碳素结构钢冷轧钢带（以下简称钢带)的尺寸、外形、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于冷轧机制造的成卷钢带。2引用标准
钢的化学分析用试样取样法及成品化学成分允许偏差GB223
钢铁及合金化学分析方法
金属拉伸试验方法
钢板和钢带验收、包装、标志及质量证明书的一般规定碳素结构钢
GB2975
GB3076
GB4340
GB6397此内容来自标准下载网
3分类、代号
钢材力学及工艺性能试验取样规定金属薄板（带)拉伸试验方法
金属维氏硬度试验方法
金属拉伸试验试样
3.1钢带按尺寸精度分为：
普通精度钢带
宽度较高精度钢带
厚度较高精度钢带
宽度、厚度较高精度钢带
3.2钢带按表面精度分为：
普通精度表面钢带
较高精度表面钢带
3.3钢带按边缘状态分为：
切边钢带
不切边钢带
3.4钢带按力学性能分为：
软钢带
半软钢带
硬钢带
国家技术监督局1991-03-26批准1991-11-01实施

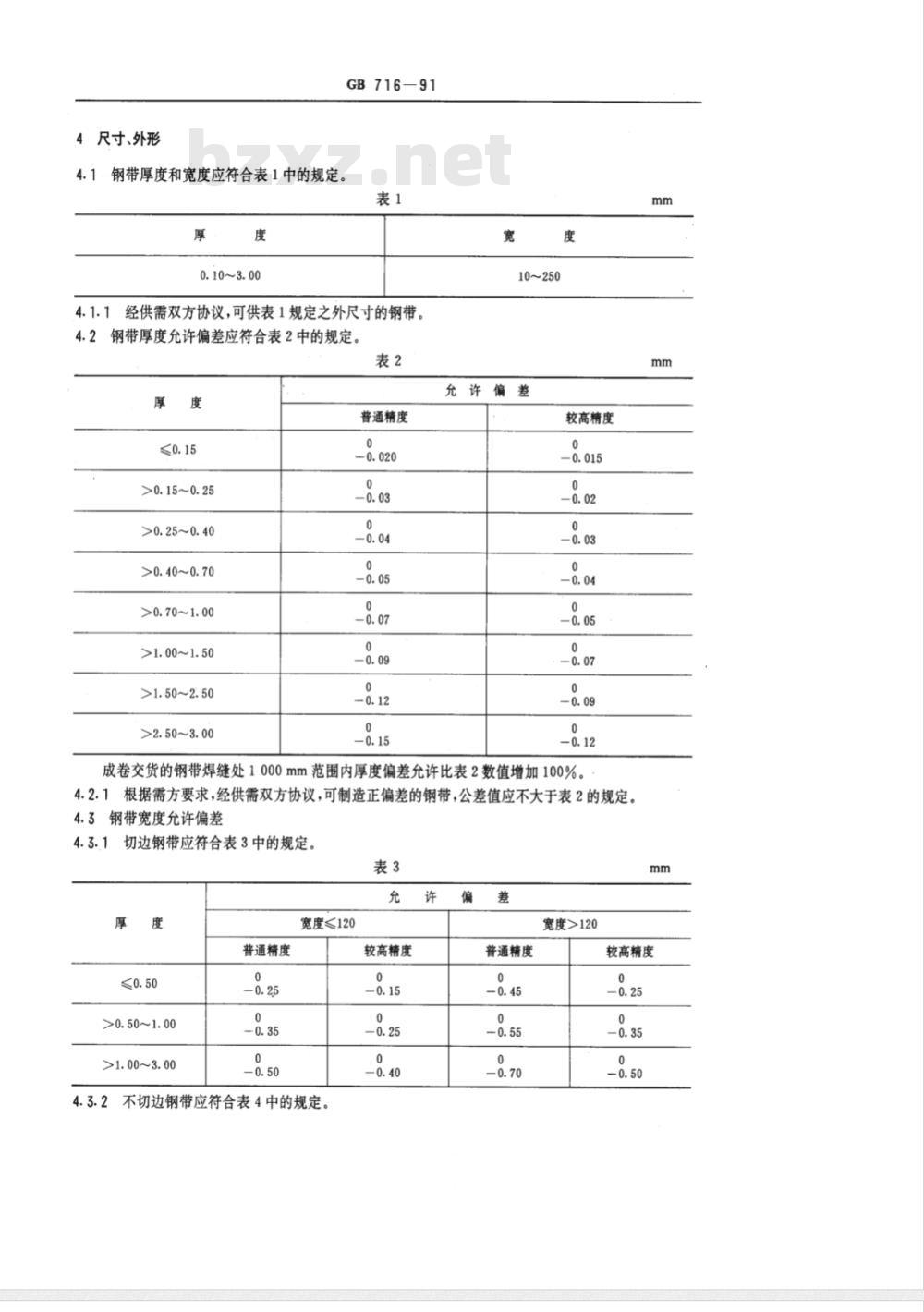

4尺寸、外形
钢带厚度和宽度应符合表1中的规定。厚
0.10~3.00
GB716—91
4.1.1经供需双方协议，可供表1规定之外尺寸的钢带。2钢带厚度允许偏差应符合表2中的规定。4.2
普通精度
>0.15~0.25
>0.25~0.40
>0.40~0.70
>0.70~1.00
>1.00~1.50
>1.50~2.50
>2.50~3.00
10~250
允许偏差
较高精度
成卷交货的钢带焊缝处1000mm范围内厚度偏差允许比表2数值增加100%。4.2.1根据需方要求，经供需双方协议，可制造正偏差的钢带，公差值应不大于表2的规定。4.3钢带宽度允许偏差
4.3.1切边钢带应符合表3中的规定。表3
>0.50~1.00
>1.00~3.00
普通精度
宽度≤120
较高精度

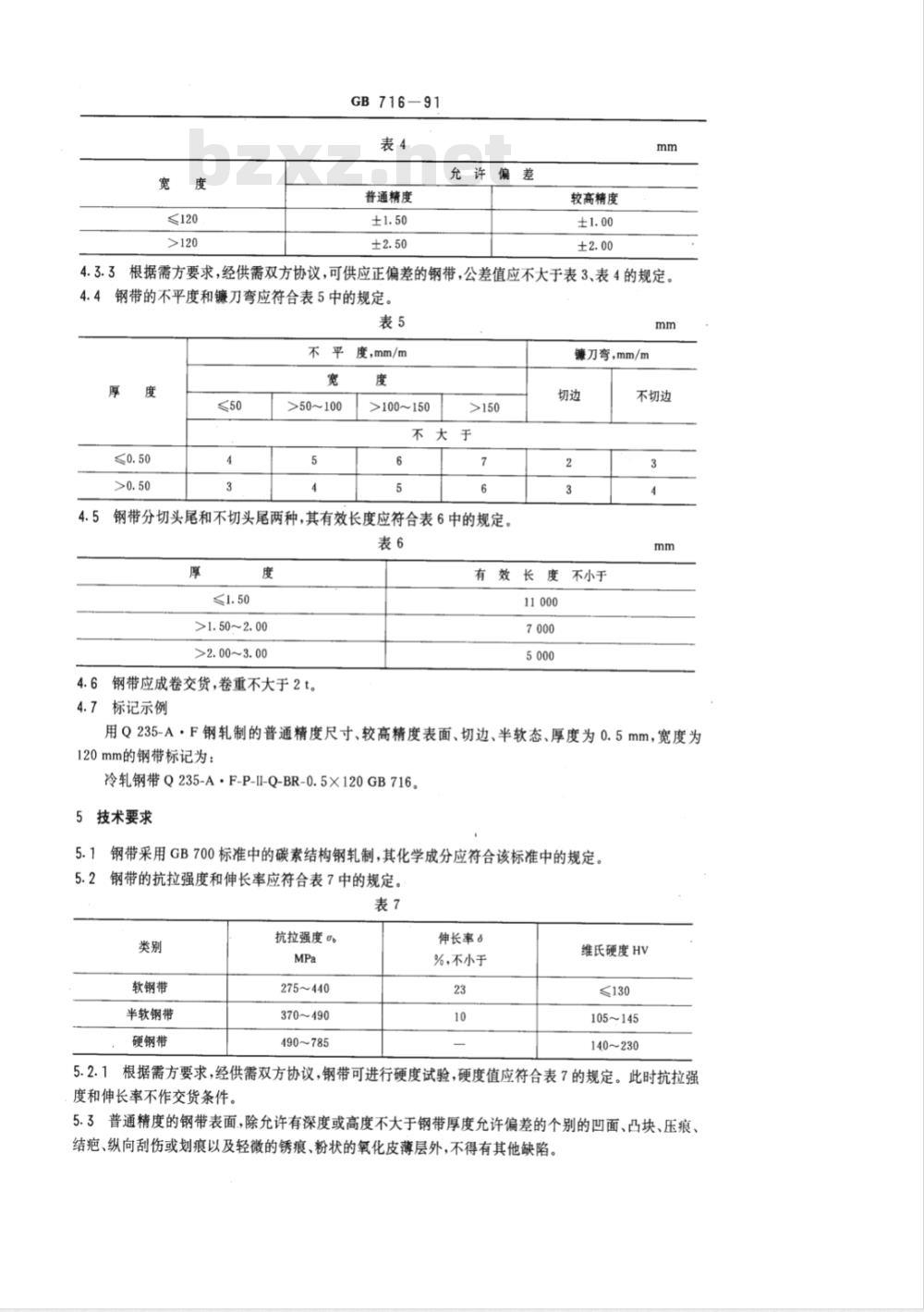

2不切边钢带应符合表4中的规定。4.3.2
宽度>120
普通精度
较高精度
≤120
GB716-91
普通精度
允许偏差
较高精度
4.3.3根据需方要求，经供需双方协议，可供应正偏差的钢带，公差值应不大于表3、表4的规定钢带的不平度和镰刀弯应符合表5中的规定。4.4
不平度,mm/m
>50~100
>100~150
4.5钢带分切头尾和不切头尾两种，其有效长度应符合表6中的规定。表6
>1.50~2.00
>2.00~3.00
4.6钢带应成卷交货，卷重不大于2t。4.7标记示例
镶刀弯，mm/m
有效长度不小于
11 000
不切边
用Q235-A·F钢轧制的普通精度尺寸、较高精度表面、切边、半软态、厚度为0.5mm，宽度为120mm的钢带标记为：
冷轧钢带Q235-A·F-P-II-Q-BR-0.5X120GB716。5技术要求
钢带采用GB700标准中的碳素结构钢轧制，其化学成分应符合该标准中的规定。5.1
钢带的抗拉强度和伸长率应符合表7中的规定。表7
软钢带
半软钢带
硬钢带
抗拉强度
275~440
370~490
490~785
伸长率
%，不小于
维氏硬度HV
≤130
105~145
140~230
根据需方要求，经供需双方协议，钢带可进行硬度试验，硬度值应符合表7的规定。此时抗拉强5.2.1
度和伸长率不作交货条件。
5.3普通精度的钢带表面，除允许有深度或高度不大于钢带厚度允许偏差的个别的凹面、凸块、压痕、结疤、纵向刮伤或划痕以及轻微的锈痕、粉状的氧化皮薄层外，不得有其他缺陷。GB716-91

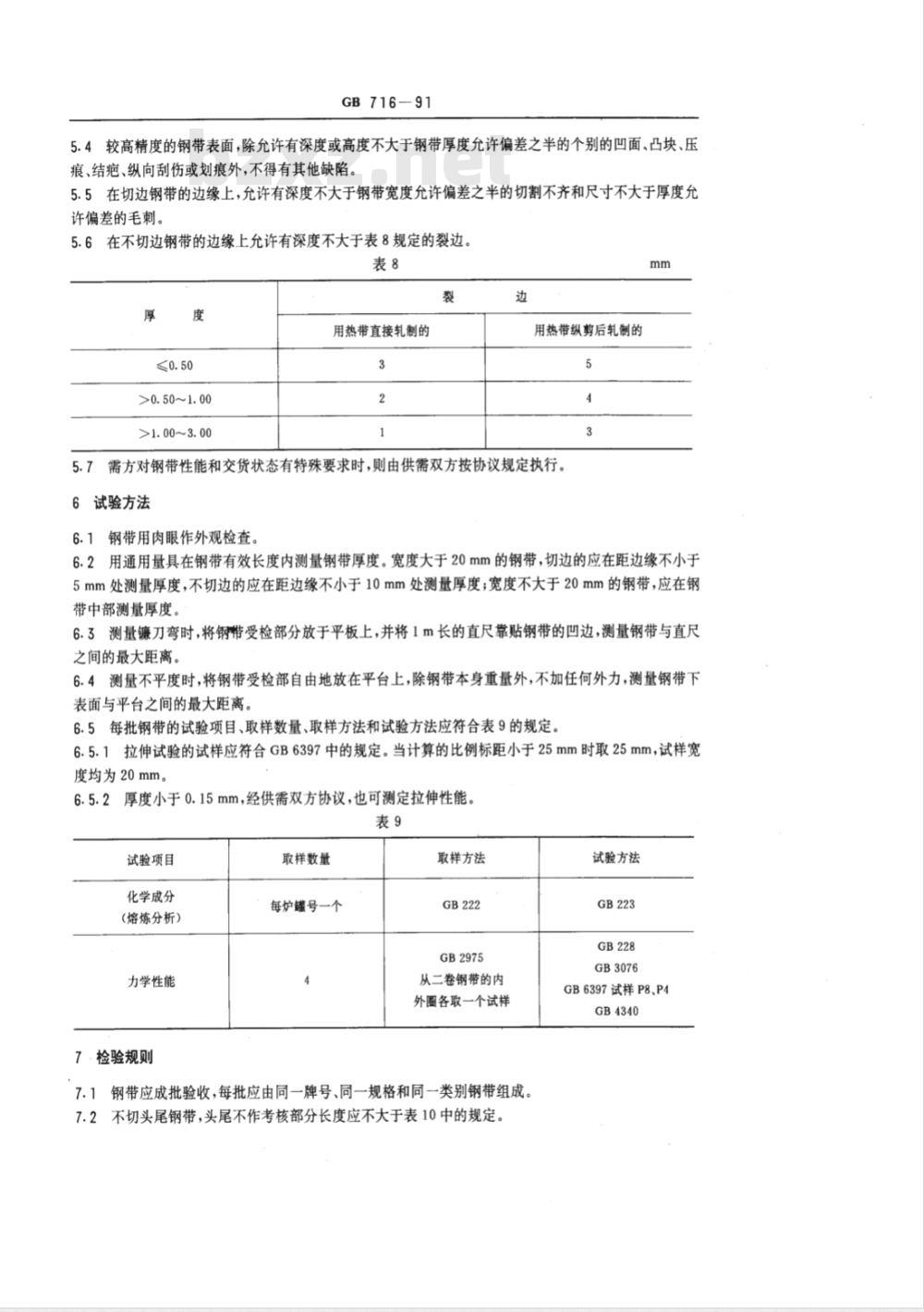

5.4较高精度的钢带表面，除允许有深度或高度不大于钢带厚度允许偏差之半的个别的凹面、凸块、压痕、结疤、纵向刮伤或划痕外，不得有其他缺陷。5.5在切边钢带的边缘上，允许有深度不大于钢带宽度允许偏差之半的切割不齐和尺寸不大于厚度允许偏差的毛刺。
5.6在不切边钢带的边缘上允许有深度不大于表8规定的裂边。表8
用热带直接轧制的
>0.50~1.00
>1.00~3.00
用热带纵剪后轧制的
5.7需方对钢带性能和交货状态有特殊要求时，则由供需双方按协议规定执行。试验方法
6.1钢带用肉眼作外观检查。
6.2用通用量具在钢带有效长度内测量钢带厚度。宽度大于20mm的钢带，切边的应在距边缘不小于5mm处测量厚度，不切边的应在距边缘不小于10mm处测量厚度；宽度不大于20mm的钢带，应在钢带中部测量厚度。
6.3测量镰刀弯时，将钢带受检部分放于平板上，并将1m长的直尺靠贴钢带的凹边，测量钢带与直尺之间的最大距离。
6.4测量不平度时，将钢带受检部自由地放在平台上，除钢带本身重量外，不加任何外力，测量钢带下表面与平台之间的最大距离。
6.5每批钢带的试验项目、取样数量、取样方法和试验方法应符合表9的规定。6.5.1拉伸试验的试样应符合GB6397中的规定。当计算的比例标距小于25mm时取25mm，试样宽度均为20mm。
6.5.2厚度小于0.15mm，经供需双方协议，也可测定拉伸性能。表9
试验项目
化学成分
（熔炼分析）
力学性能
7.检验规则
取样数量
每炉罐号一个
取样方法
GB2975
从二卷钢带的内
外圈各取一个试样
7.1钢带应成批验收，每批应由同一牌号、同一规格和同一类别钢带组成。7.2不切头尾钢带，头尾不作考核部分长度应不大于表10中的规定。试验方法
GB3076
GB6397试样P8、P4
GB4340

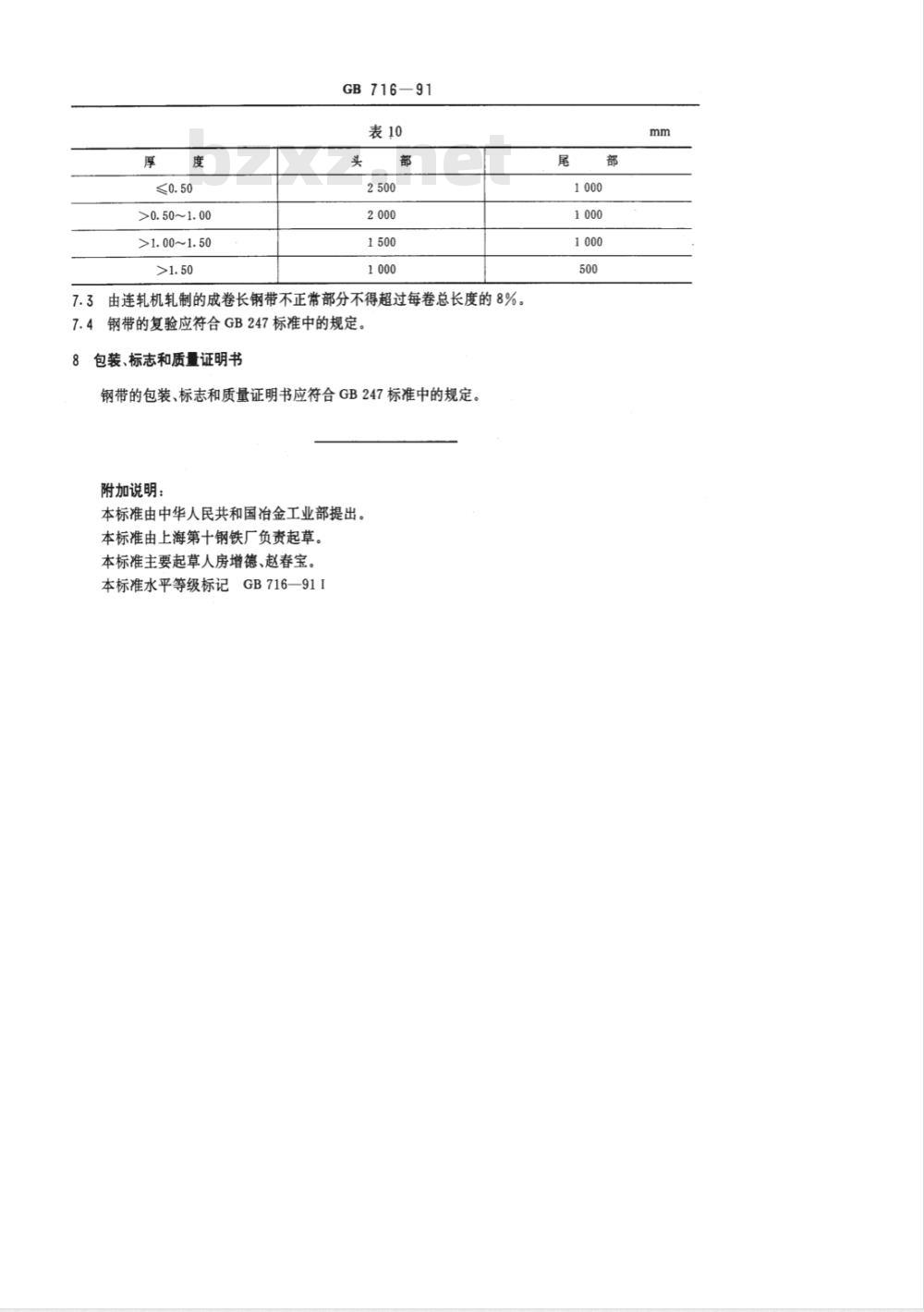

>0.50~1. 00
>1.00~1. 50
GB716-91
由连轧机轧制的成卷长钢带不正常部分不得超过每卷总长度的8%。7.3
钢带的复验应符合GB247标准中的规定包装、标志和质量证明书
钢带的包装、标志和质量证明书应符合GB247标准中的规定附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由上海第十钢铁厂负责起草。本标准主要起草人房增德、赵春宝。本标准水平等级标记
GB716—91I
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
