【国家标准(GB)】 热轧槽钢尺寸、外形、重量及允许偏差

中华人民共和国国家标准
热轧槽钢
尺寸、外形、重量及允许偏差
Hot rolled channe! steel--Dimensions, shape,welght and tolerances
主题内容与适用范围
本标准规定了热轧槽钢的尺寸、外形、重量及允许偏差。本标准适用于腿部内侧有斜度的热轧槽钢。2尺寸及允许偏差
2.1截面尺寸及允许偏差

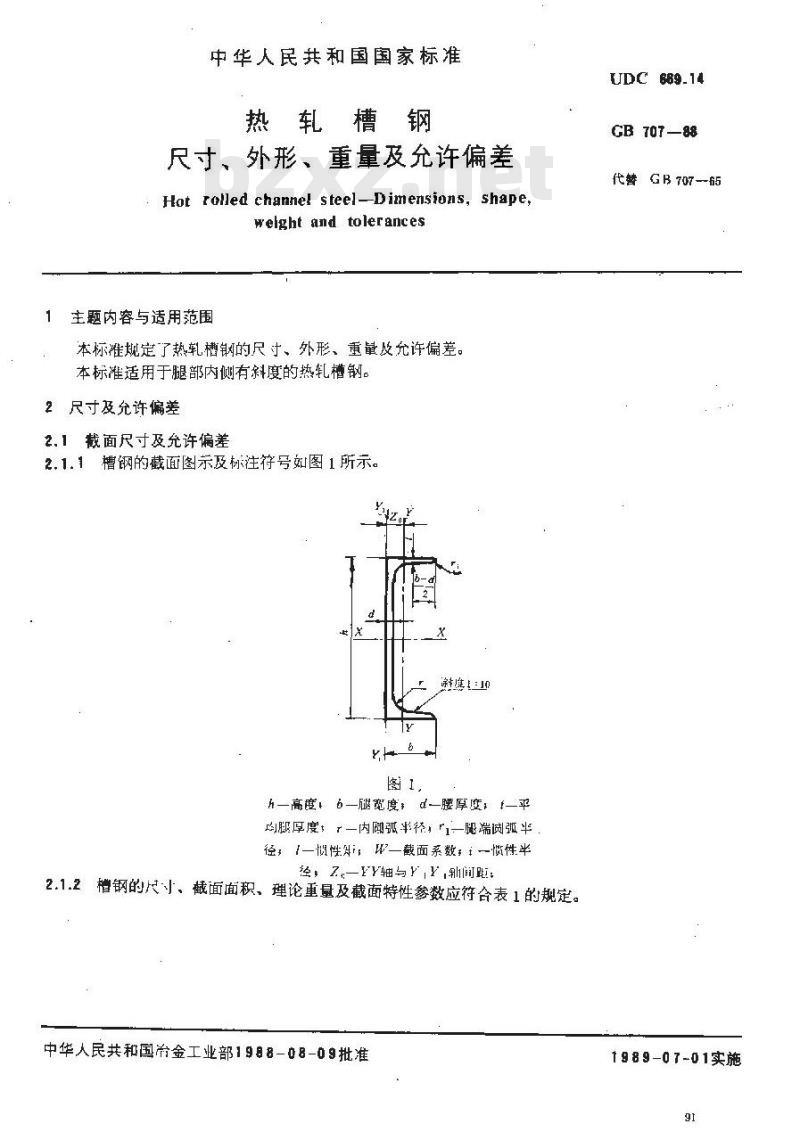

槽钢的截面图示及注符号如图1所示。2.1.1
徐#三1
h—高度b—腿宽度：d一腰厚度，平均豚厚度，内脚弧半径，一腿端圆弧半径，「—惯性，W—截面系数：惯性半经，Z—YY轴与Y，Y，轴间距：

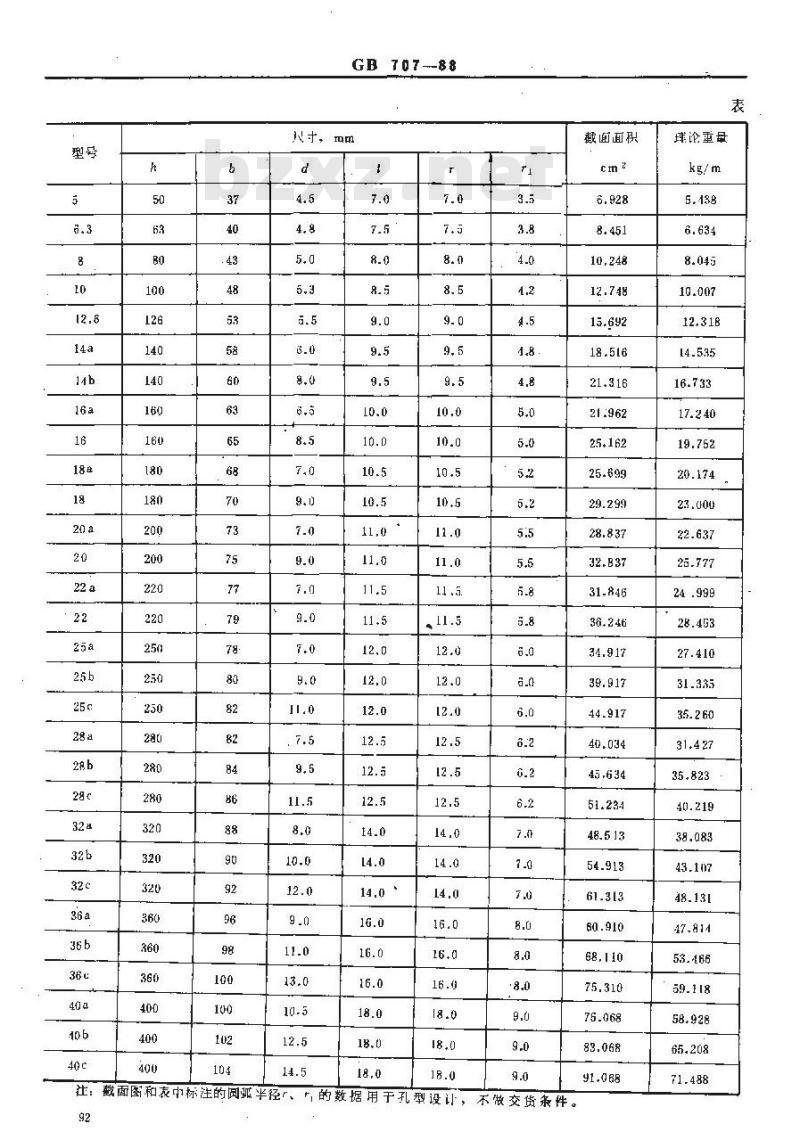

2.1.2槽钢的尺寸、截面面积、理论重量及截面特性参数应符合表1的规定。中华人民共和国净金工业部1988-08-09批准UDC 689.14
GB 707—88
代替GB707-65
1989-07-01实施
707--88
尺寸，
截面图和表中标注的同弧半径厂、汪：
的数据用于孔型设计，
截面面积
10,248
21:962
不做交货条件。
璀论重母
53-166
W，tm\
Ix+ rm*
GB 70788

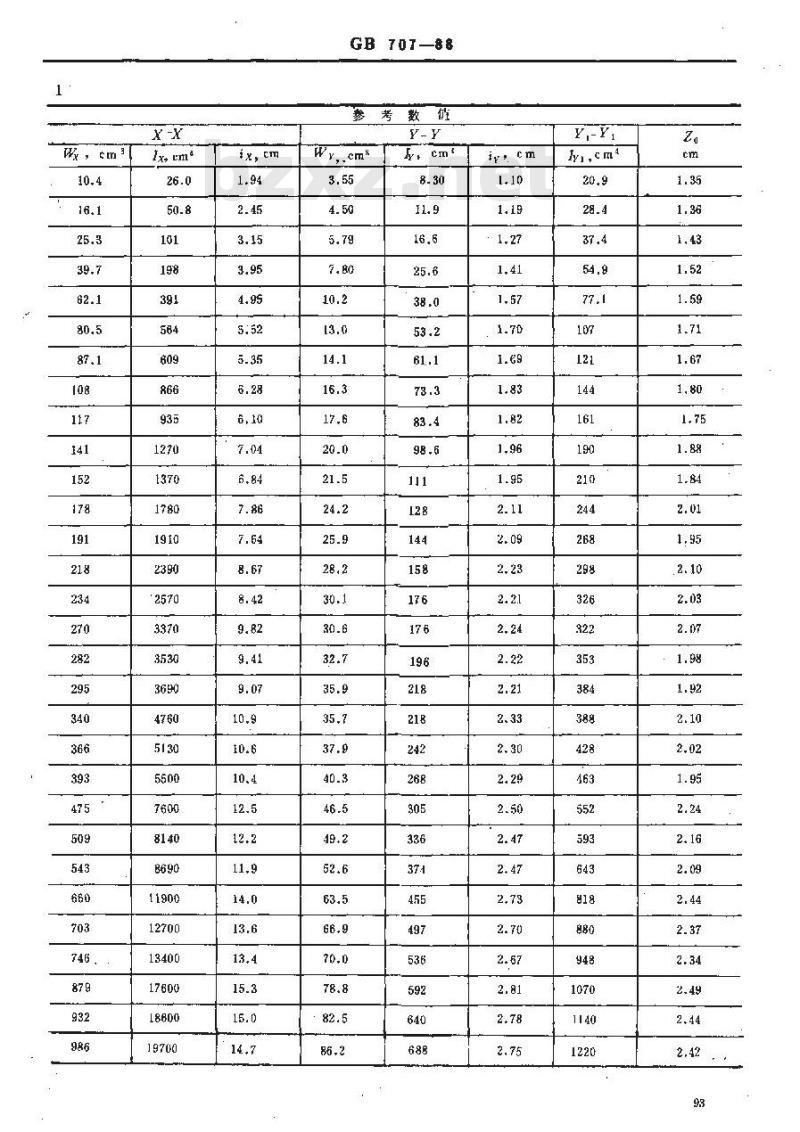

参考数征
lyi,cma
GB70788

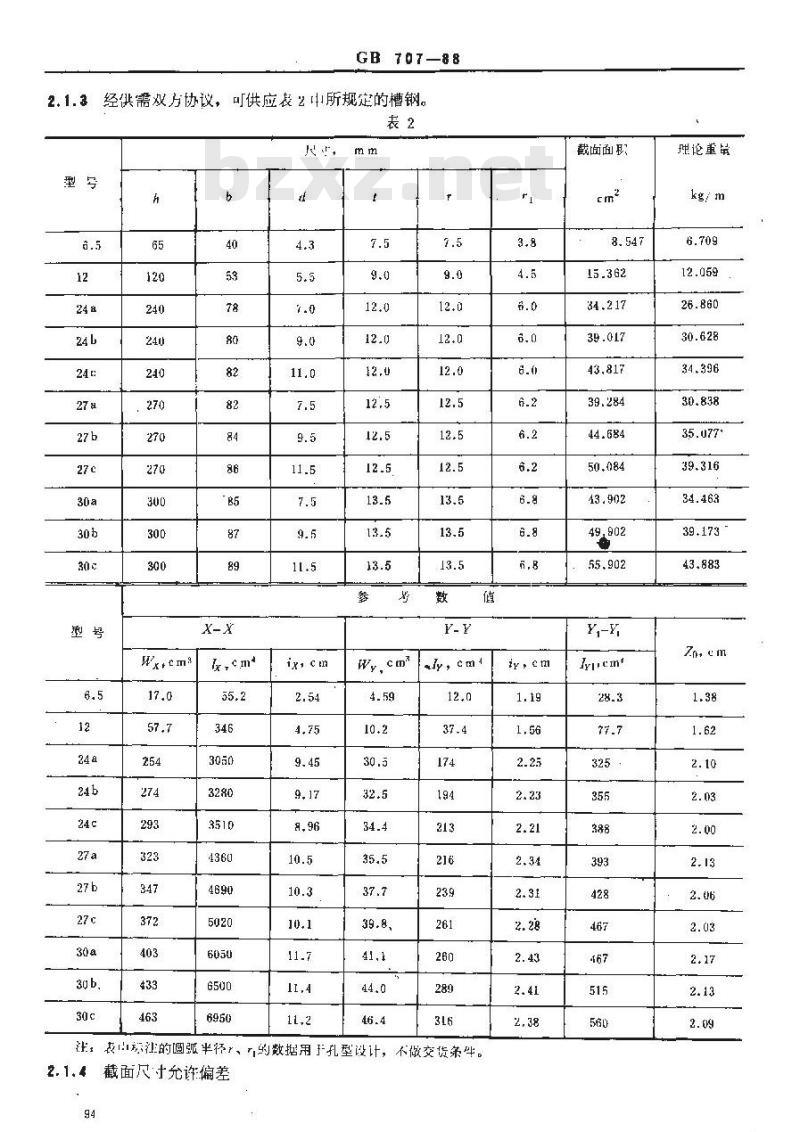

经供需双方协议，可供应表艺中所规定的槽钢。表2
Wx+tms
Wy,ctm
表！标注的圆弧半径！、的数据用于孔型设计，不做交货条。2. 1.4
截面尺十充许偏差
截面面积
lypcint
理论重最
GB 707-88

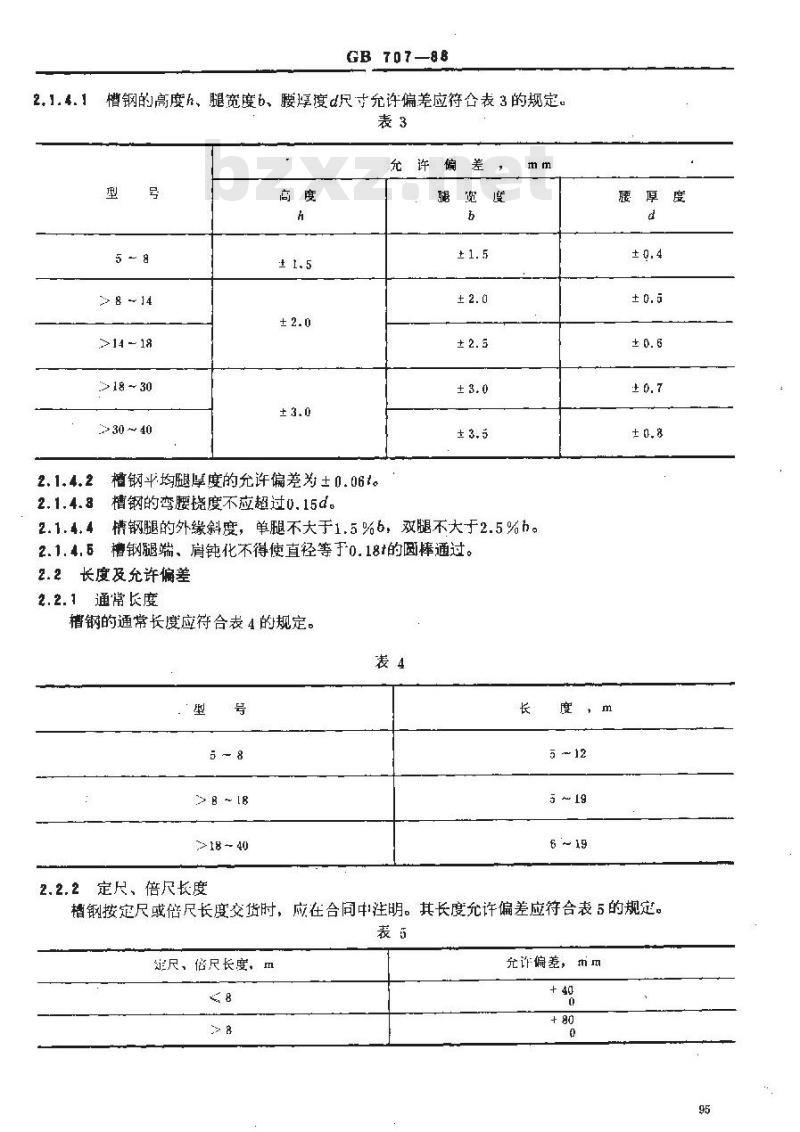

槽钢的高度、腿宽度6、腰厚度d尺寸允许偏差应符合表3的规定。表3
允许偏差
8 ~ 14
>14 ~ 18
>18 ~ 30
>30 ~ 40
槽钢平均腿厚度的允许偏差为±0.06t。槽钢的弯腰桡度不应超过0.15d。度
槽钢腿的外缘斜度，单腿不大于1.5%6，双腿不大于2.5%h。2.1.4.5槽钢腿端、肩钝化不得使直径等于0.18的圆棒通过。2.2长度及允许偏差
2.2. 1通常长度
槽钢的通常长度应符合表4的规定。表4
> B 18
>18 - 40
度，m
5 ~ 12
2.2.2定尺、倍尺长度
槽钢按定尺或倍尺长度交货时，应在合同中注明。其长度允许偏差应符合表5的规定。裁5
冠尺、倍尺长度，m
充诈偏差，功Www.bzxZ.net
3外形
3.1弯曲度
GB 707—88
槽钢每米弯曲度不人于3Ⅲm，总弯曲度不大于总长度的0.3%。3.2扭转
槽钢不得有明显的扭转。
1重量及允许偏差
4.1槽钢按理论重量或实际重量交货。4.2槽钢计算理论重量时，钢的密度为7.85g/cm。4.3槽钢截面面积的计算公式为，hd+21 (b-d) +0.349 (rz-rz)
4.4根据双方协议，槽钢每米重量允许偏差不得超过？%。E
5标记示例
普通碳素钢甲类3号镇静钢，尺寸为180mm×68mm×7mm的热轧槽钢标记如下：180 × 68 × 7 —GB 707—88
热轧槽钢
A3-GB700-79
6检查方法
6.1尺寸检查方法
6.1.1检查高度以腰的高度为准。6.1.2检查腿宽应免除腰不平的影响。6.1.3检查弯腰挠度用直尺和塞尺测量。6.1.4检查腿的外缘斜度按图2，用样板测量P和Q及M与N之差的绝对值，不得超过本标准2.1.4.4规定。
检查腿端、肩钝化按图3用样板和圆摔测量，测量时不得使直径等于0，18t的圆棒通过钝化部6.1.5
GB 707-88
1—矩尺样板：2圆样，
6.1.6检查槽钢的长度用直尺或卷尺测量。6.1.7平均腿厚度在车削轧辑时，在轧辊上检查。6.2检变部位
一槽钢的腿
槽钢的弯腰挠度和外缘斜度在距端头不小于750mm处进行检查。附加说明：
本标准由鞍山钢铁公司负责起草。本标准水平等级标记
GB 707—881
