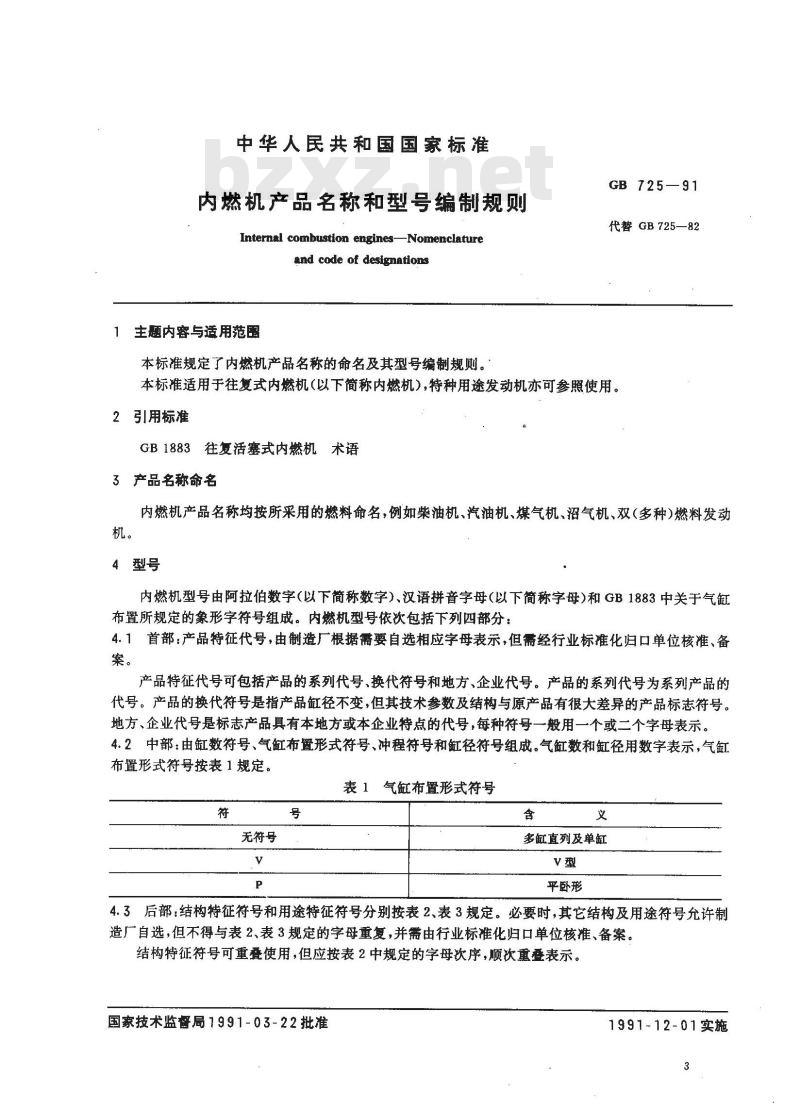

中华人民共和国国家标准
内燃机产品名称和型号编制规则Internal combustion engines-Nomenclatureand code of designations
主题内容与适用范围
本标准规定了内燃机产品名称的命名及其型号编制规则。GB 725—91
代替GB725—82
本标准适用于往复式内燃机(以下简称内燃机),特种用途发动机亦可参照使用。2引用标准
GB1883往复活塞式内燃机术语
3产品名称命名
内燃机产品名称均按所采用的燃料命名，例如柴油机、汽油机、煤气机、沼气机、双（多种）燃料发动机。
4型号
内燃机型号由阿拉伯数字（以下简称数字）、汉语拼音字母（以下简称字母）和GB1883中关于气缸布置所规定的象形字符号组成。内燃机型号依次包括下列四部分：4.1首部：产品特征代号，由制造厂根据需要自选相应字母表示，但需经行业标准化归口单位核准、备案。
产品特征代号可包括产品的系列代号、换代符号和地方、企业代号。产品的系列代号为系列产品的代号。产品的换代符号是指产品缸径不变，但其技术参数及结构与原产品有很大差异的产品标志符号。地方、企业代号是标志产品具有本地方或本企业特点的代号，每种符号一般用一个或二个字母表示。4.2中部：由缸数符号、气缸布置形式符号、冲程符号和缸径符号组成。气缸数和缸径用数字表示，气缸布置形式符号按表1规定。
表1气缸布置形式符号
无符号
多缸直列及单缸
平勘形
4.3后部：结构特征符号和用途特征符号分别按表2、表3规定。必要时，其它结构及用途符号允许制造厂自选，但不得与表2、表3规定的字母重复，并需由行业标准化归口单位核准、备案。结构特征符号可重叠使用，但应按表2中规定的字母次序，顺次重叠表示。国家技术监督局1991-03-22批准1991-12-01实施
无符号
无符号
GB 725—91

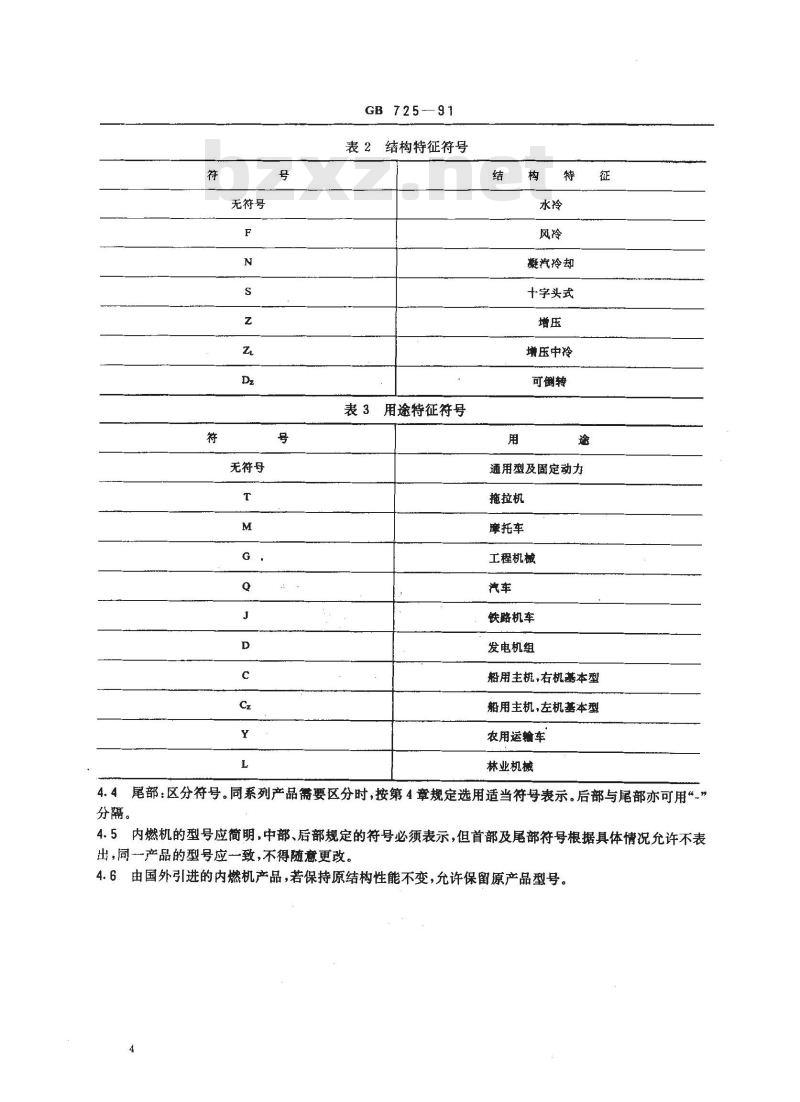

表2结构特征符号
表 3 用途特征符号
凝汽冷却
十字头式
增压中冷
可倒转
通用型及固定动力
拖拉机
摩托车
工程机械
铁路机车
发电机组
船用主机，右机基本型
船用主机，左机基本型
农用运输车
林业机械
4.4尾部：区分符号。同系列产品需要区分时，按第4章规定选用适当符号表示。后部与尾部亦可用“_\分隔

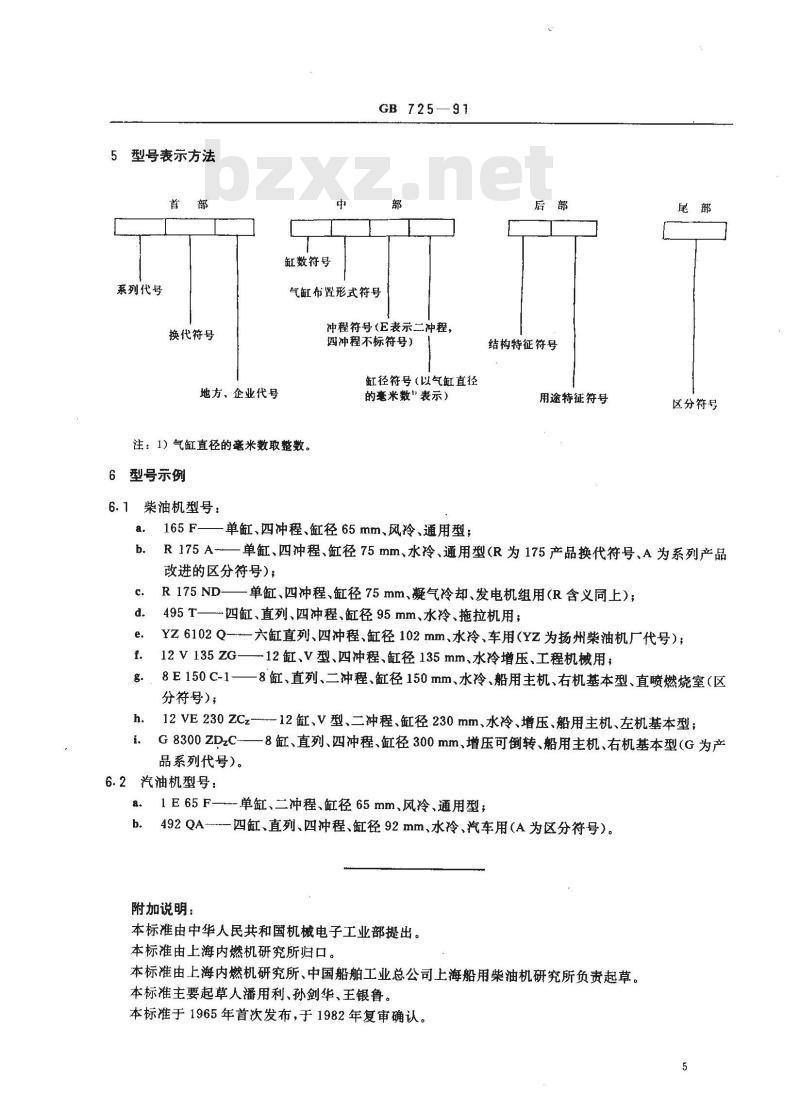

4.5内燃机的型号应简明，中部、后部规定的符号必须表示，但首部及尾部符号根据具体情况允许不表出，同一产品的型号应一致，不得随意更改。4.6由国外引进的内燃机产品，若保持原结构性能不变，允许保留原产品型号。5型号表示方法
系列代号
换代符号
地方、企业代号
缸数符号
GB 725—91
气缸布置形式符号
冲程符号（E表示二冲程，
四冲程不标符号）
缸径符号（以气缸直径
的米数表示）
注：1）气缸直径的毫米数取整数。6型号示例
6.1柴油机型号：
R 175 A
单缸、四冲程、缸径65mm、风冷、通用型；后部
结构特征符号
用途特征符号
区分符号
单缸、四冲程、缸径75mm、水冷、通用型（R为175产品换代符号、A为系列产品改进的区分符号）；
R 175 ND
495 T-wwW.bzxz.Net
单缸、四冲程、缸径75mm、凝气冷却、发电机组用（R含义同上）；四缸、直列、四冲程、缸径95mm、水冷、拖拉机用；YZ6102Q-—六缸直列、四冲程、缸径102mm、水冷、车用（YZ为扬州柴油机厂代号）；12V135ZG—12缸、V型、四冲程、缸径135mm、水冷增压、工程机械用；8 E 150 C-1-
分符号)；
-8缸、直列、二冲程、缸径150 mm、水冷、船用主机、右机基本型、直喷燃烧室（区12 VE 230 ZCz--
12缸、V型、二冲程、缸径230 mm、水冷、增压、船用主机、左机基本型；G8300ZDzC—8缸、直列、四冲程、缸径300mm、增压可倒转、船用主机、右机基本型(G为产品系列代号）。
6.2汽油机型号：
单缸、二冲程、缸径65 mm、风冷、通用型；1 E 65 F—-
492QA--四缸、直列、四冲程、缸径92mm、水冷、汽车用（A为区分符号）。附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由上海内燃机研究所归口。本标准由上海内燃机研究所、中国船舶工业总公司上海船用柴油机研究所负责起草。本标准主要起草人潘用利、孙剑华、王银鲁。本标准于1965年首次发布，于1982年复审确认。5
